Коврики пола и багажника автомобиля Шевроле-Нива – снятие и установка.

ТИ 3100.25100.20373

Общие указания.

Работы производить в соответствии с требованиями “Правил по охране труда на автомобильном транспорте” Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

1. Установить автомобиль на рабочий пост, затормозить его стояночным тормозом и отсоединить клемму “минус” аккумуляторной батареи (ключ гаечный 10).

2. Снять передние и задние сиденья согласно ТИ 3100.25100.20377.

3. Отвернуть двенадцать самонарезающих винтов 1, рис. 1 и снять облицовки 2 порогов задние (отвертка крестообразная).

4. Извлечь через проем двери коврики 11 и 12 багажника передний и задний.

5. Вывернуть пять самонарезающих винтов 7, поднять облицовку 10 туннеля пола, отсоединить при необходимости колодки жгута проводов от переключателей, снять облицовку туннеля пола в сборе с чехлами 8 и 9 рычагов (отвертка крестообразная).

6. Снять консоль радиоприемника (отвертка крестообразная).

7. Открыть крышку вещевого ящика, отвернуть три винта крепления облицовки вещевого ящика, снять облицовку (отвертка крестообразная).

8. Отвернуть восемь самонарезающих винтов 1 и четыре самонарезающих винта 5, снять облицовки 4 порогов передние (отвертка крестообразная).

9. Снять обивки 3 нижние центральных стоек.

10. Извлечь через проем двери коврик 6 пола.

11. Установить коврики пола и багажника в порядке обратном снятию, при этом:

– убедиться в удовлетворительном состоянии шумоизолирующих ковриков;

– коврики должны быть установлены без морщин и складок.

12. Предъявить автомобиль Службе качества. Службе качества проверить автомобиль на соответствие требованиям п.11 настоящей ТИ.

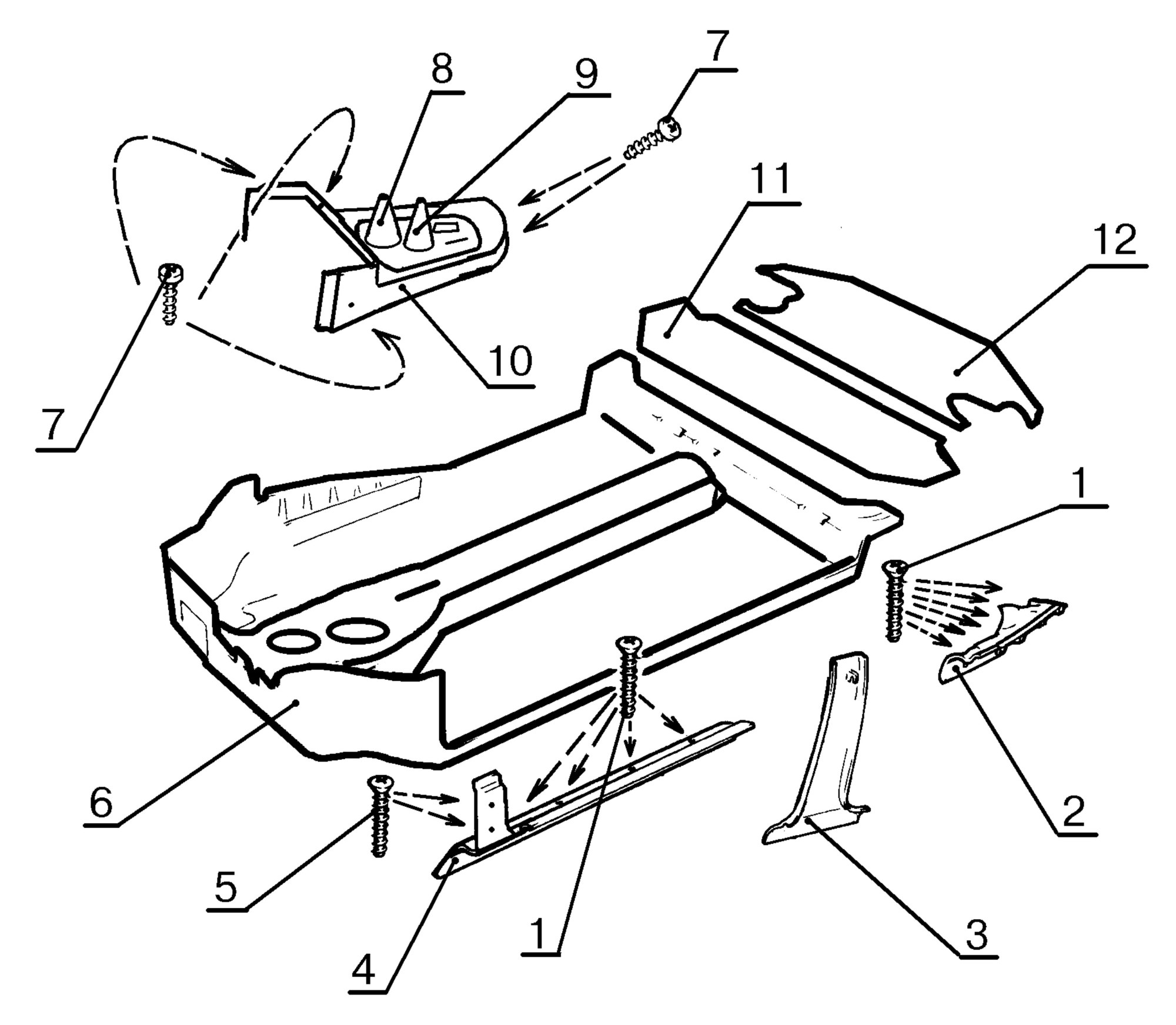

Рис. 1. Снятие и установка ковриков пола и багажника.

1 – винт 2123-6302332 самонарезающий; 2 – облицовка порога пола задняя; 3 – облицовка центральной стойки нижняя; 4 – облицовка порога пола передняя; 5 – винт 2123-6302334 самонарезающий; 6 – коврик пола; 7 – винт 2114-5325388 самонарезающий; 8 – чехол рычага коробки переключения передач; 9 – чехол рычага раздаточной коробки; 10 – облицовка туннеля пола; 11 – коврик багажника передний; 12 – коврик багажника задний.
