Электробензонасос автомобиля Шевроле-Нива – снятие и установка.

ТИ 3100.25100.20383

Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

1. Потянуть вверх петлю привода замка подушки правого заднего сиденья откинуть сиденье вперед.

2. Отвернуть два винта самонарезающих и снять лючок крышки бензобака (отвертка крестообразная).

3. Отключить колодку жгута проводов заднего от колодки электробензонасоса.

4. Запустить двигатель, дать ему поработать на оборотах холостого хода, для сброса давления в топливной системе, до полной остановки.

5. Отсоединить шланги подачи и слива топлива от трубок электробензонасоса.

Внимание.

В конструкции топливных шлангов использовано оригинальное быстроразъемное соединение, рис. 1. Для разборки соединения необходимо нажать на пружинный фиксатор 1 в направлении перпендикулярном соединению, удерживая фиксатор потянуть за шланг 6 и отсоединить его от трубки 3. Для сборки соединения надеть шланг 6 на трубку 3 до характерного щелчка.

6. Отвернуть восемь гаек 5, рис. 2, крепления электробензонасоса 3 к топливному баку 1 и снять электробензонасос (головка сменная 10, вороток и удлинитель).

7. Для установки электробензонасоса выполнить операции по пп.1-6 в последовательности, обратной снятию.

8. Предъявить автомобиль Службе качества. Службе качества проверить автомобиль на соответствие следующим требованиям:

– соединения топливопроводов системы питания должны быть герметичны;

– электропровода к электробензонасосу должны иметь исправную изоляцию и надежный контакт в соединительной колодке;

– двигатель должен надежно запускаться и устойчиво работать на минимальной частоте вращения коленчатого вала, без “провалов” увеличивать частоту вращения при открывании дроссельной заслонки.

Допускается проверки производить в процессе выполнения работ с периодичностью не реже одного раза в квартал. Количество проверяемых автомобилей – не менее трех штук.

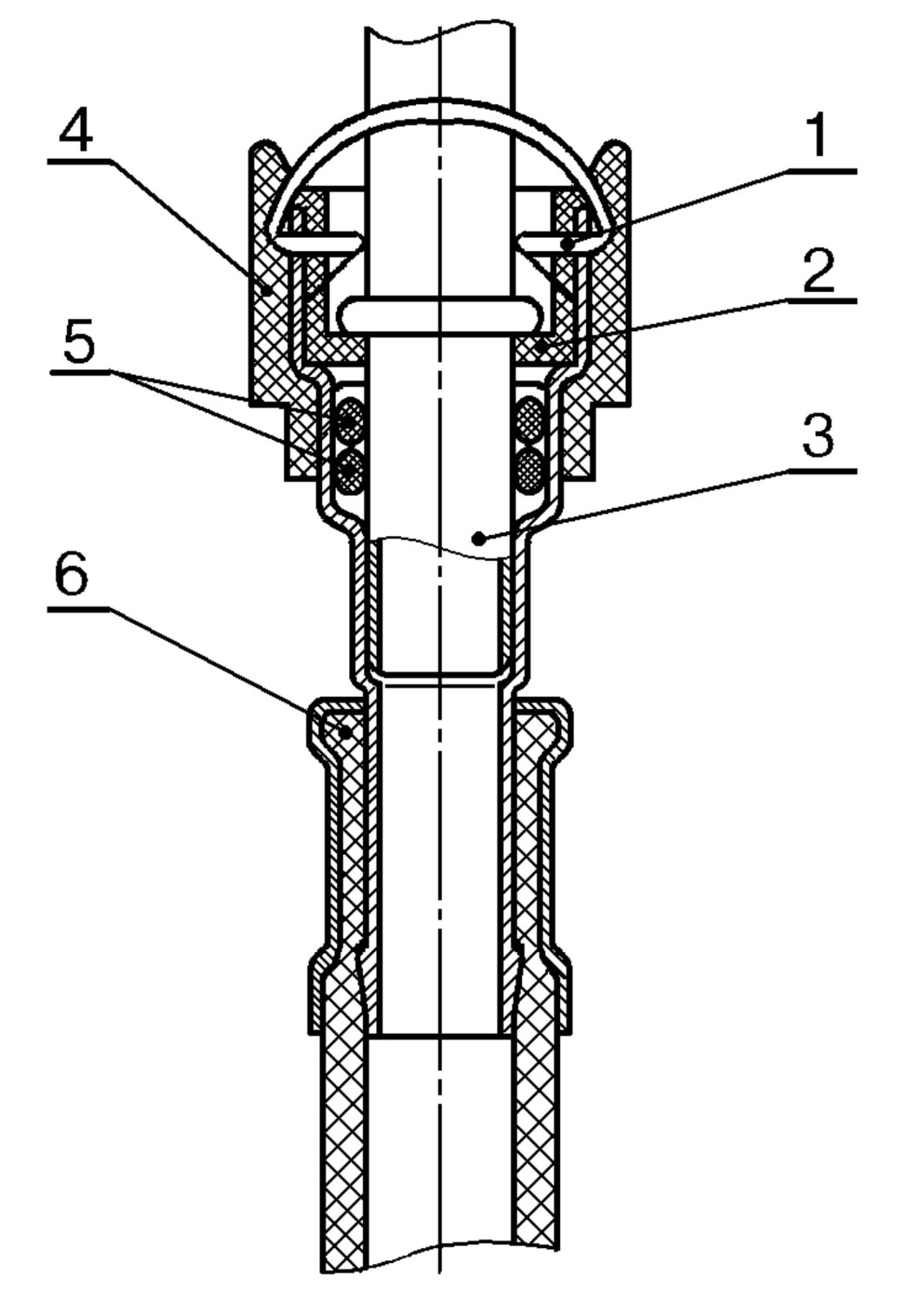

Рис. 1. Быстроразъемное соединение топливопроводов автомобиля Шевроле-Нива.

1 – пружинный фиксатор; 2 – стопорная втулка; 3 – топливная трубка; 4 – соединитель; 5 – уплотнительные кольца; 6 – топливный шланг.

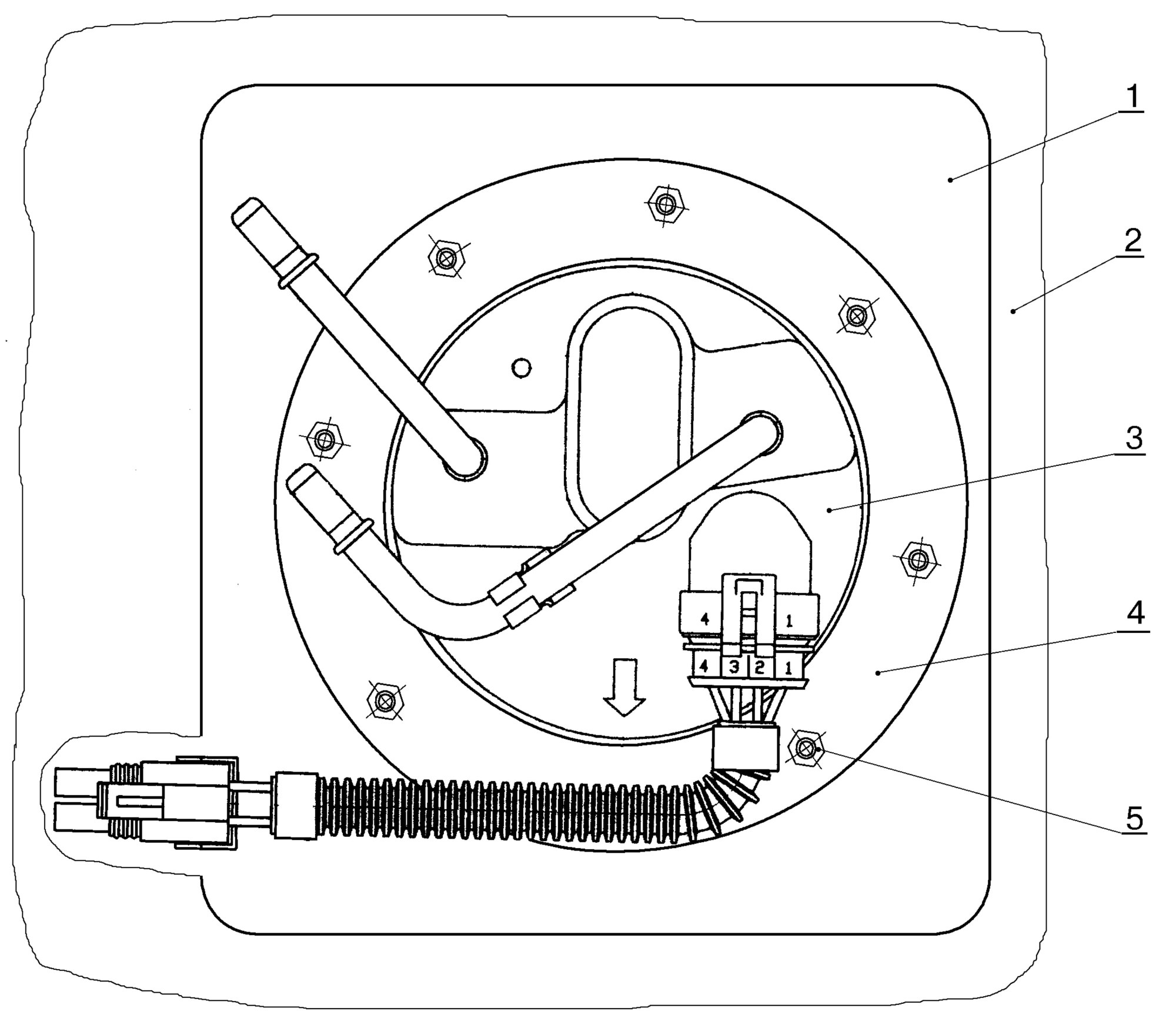

Рис. 2. Установка электробензонасоса.

1 – бак топливный 2123-1101010-10; 2 – крышка бензобака 2123-5107092; 3 – электро- бензонасос 2123-1139009-20; 4 – кольцо прижимное 21103-1101178; 5 – гайка 1/58962/11 крепления электробензонасоса к топливному баку.
