• Руководство по ремонту и эксплуатации Kia Bongo III, Hyundai Porter II.

Кузов. Глава 12.

Перейти к подразделам:

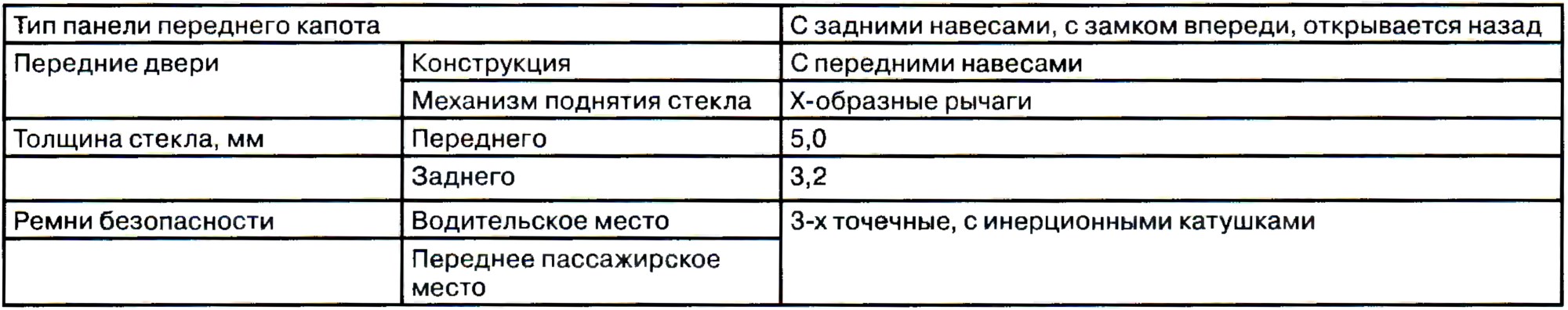

• 1. Технические характеристики.
• 2. Передний капот транспортного средства.
• 3. Передняя дверь транспортного средства.
• 4. Зеркало заднего вида.
• 5. Внутренние декоративные панели кабины транспортного средства.
• 6. Ветровое стекло транспортного средства.
• 7. Передний бампер.
• 8. Передние сидения транспортного средства.
• 9. Ремни безопасности транспортного средства.
• Приложения к главе.

1. Технические характеристики.

2. Передний капот транспортного средства.

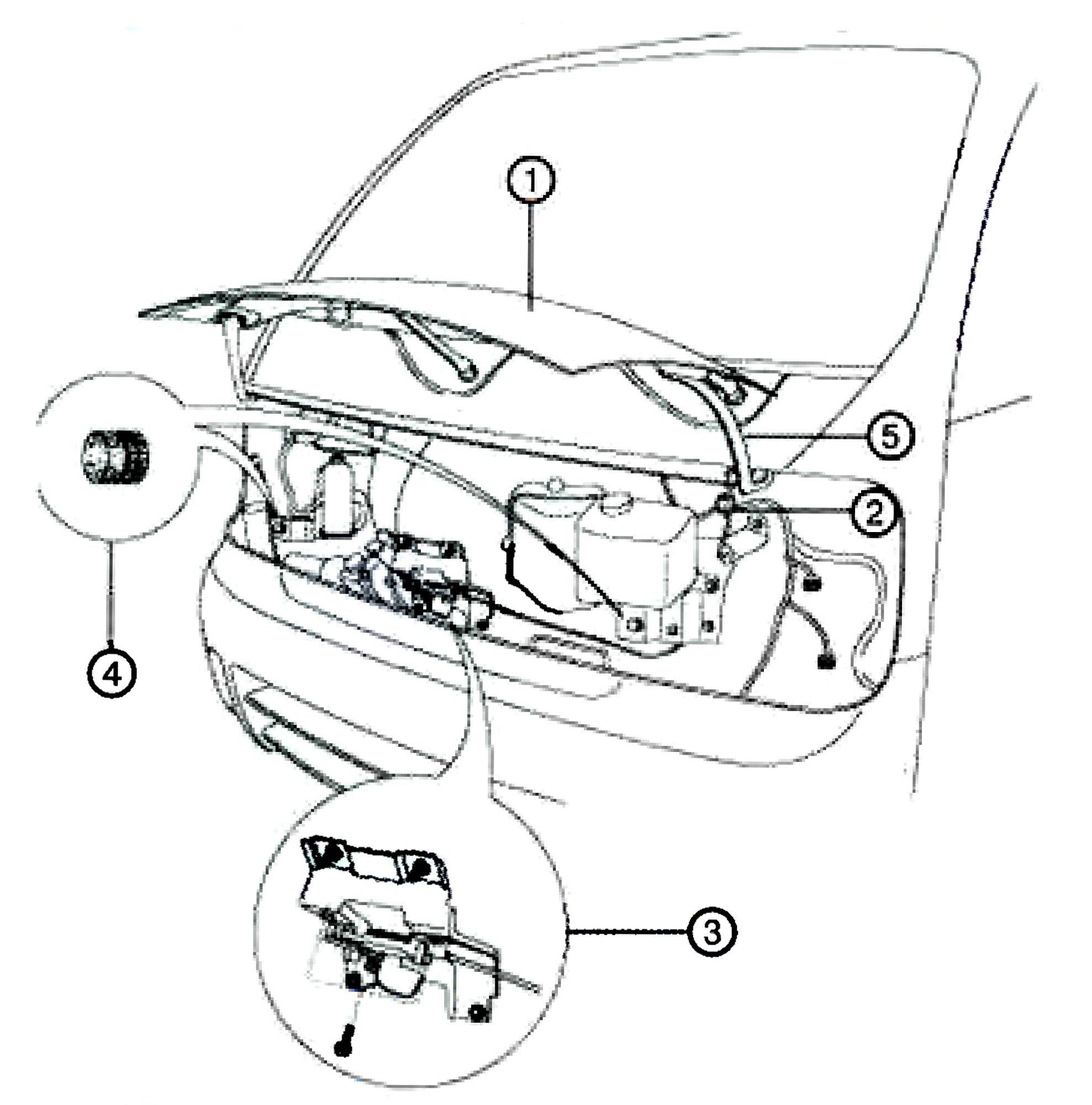

Общее устройство переднего капота транспортного средства.

1 – Панель переднего капота; 2 – Стойка переднего капота; 3 – Замок панели переднего капота; 4 – Отбойник панели переднего капота; 5 – Навесы панели переднего капота.

Регулировка элементов переднего капота.

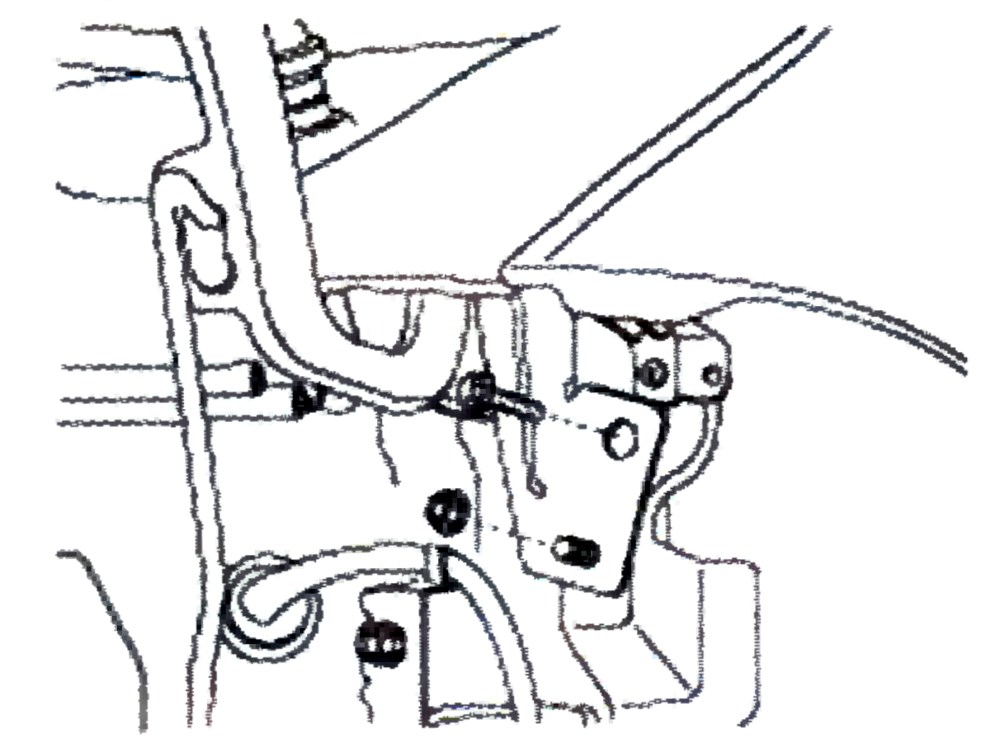

Регулировка навесов панели переднего капота.

1. Проверить плавность й легкость закрытия панели переднего капота. Если наблюдается какое-либо нарушение плавности и легкости открытия или закрытия, а также неравномерное местоположение относительно кабины транспортного средства, то необходимо отрегулировать навесы панели переднего капота.

2. Регулировку навесов панели переднего капота производить регулировочными винтами при поднятой панели переднего капота.

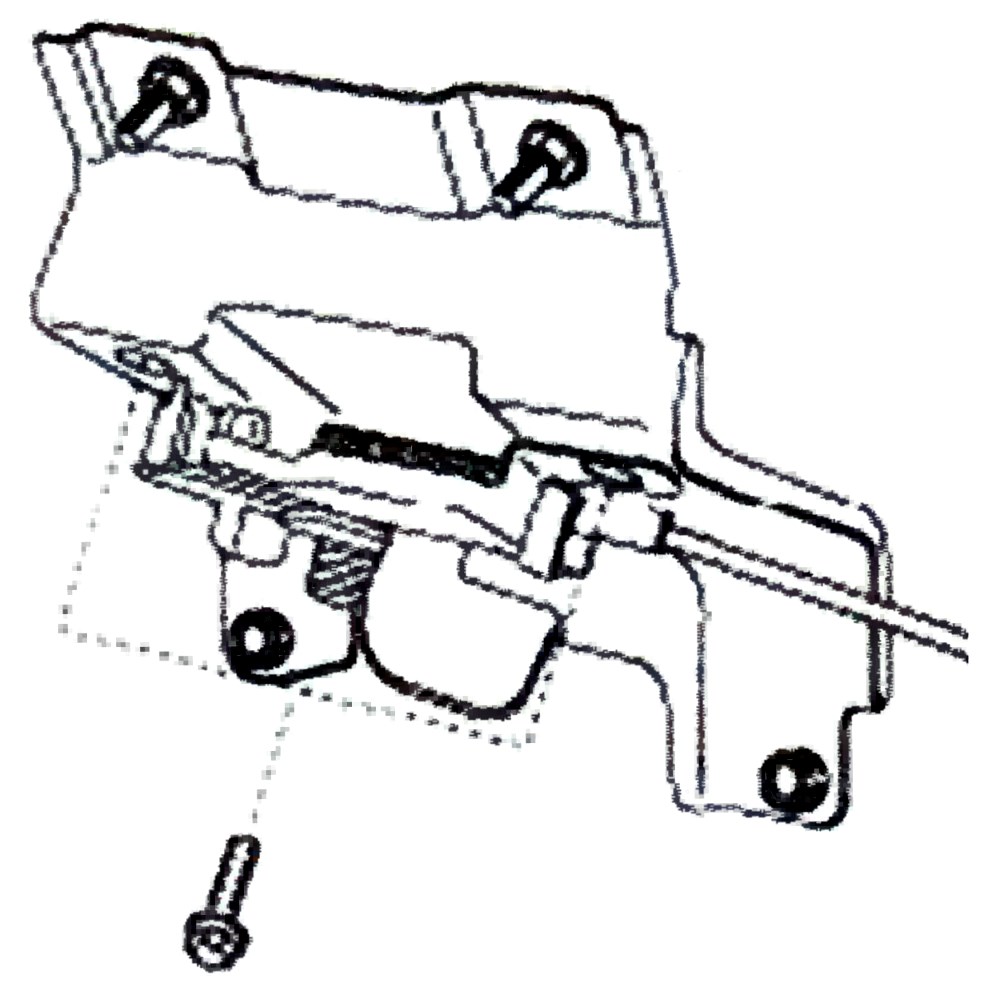

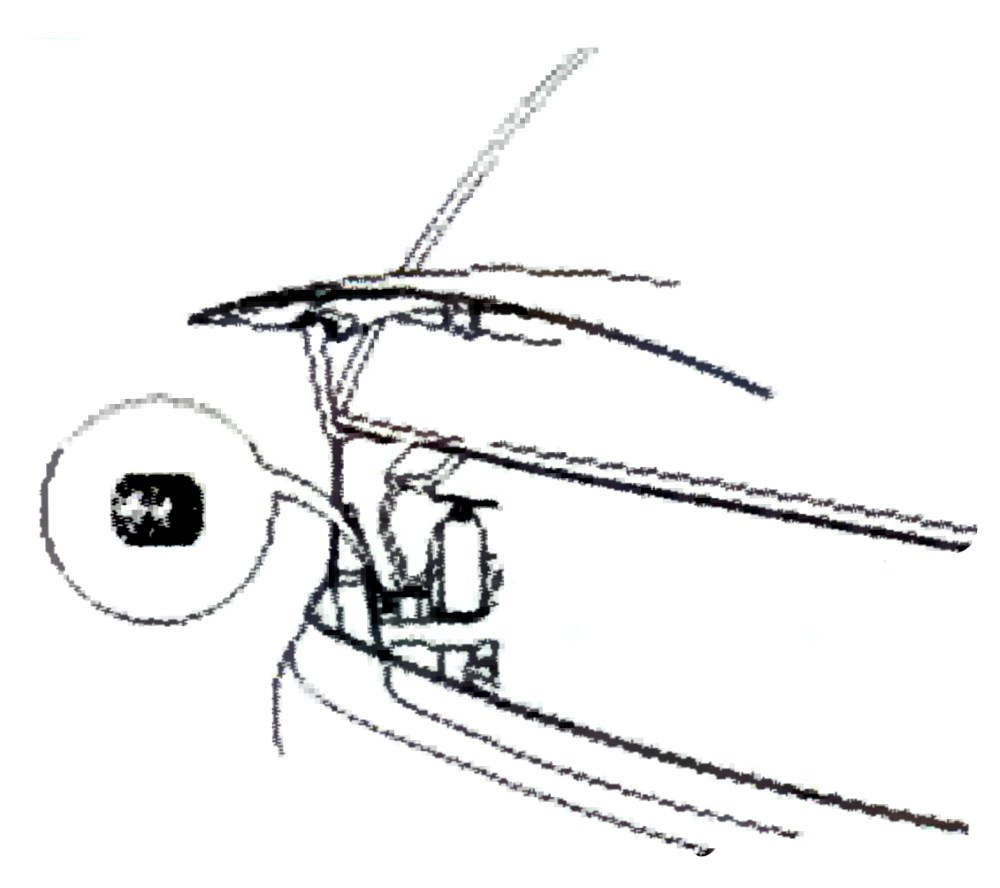

Регулировка замка панели переднего капота.

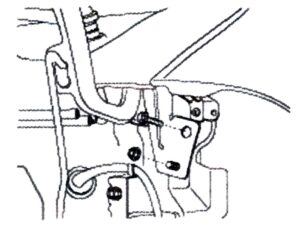

1. Проверить легкость закрытия панели переднего капота. Если нарушена легкость закрытия панели переднего капота, то необходимо отрегулировать местоположение замка панели переднего капота. Регулировку местоположения замка панели переднего капота производить регулировочными болтами. Регулировку производить до тех пор, пока не будет восстановлена легкость закрытия панели переднего капота.

2. При необходимости отрегулировать силу прижатия капота отбойниками панели переднего капота.

3. Передняя дверь транспортного средства.

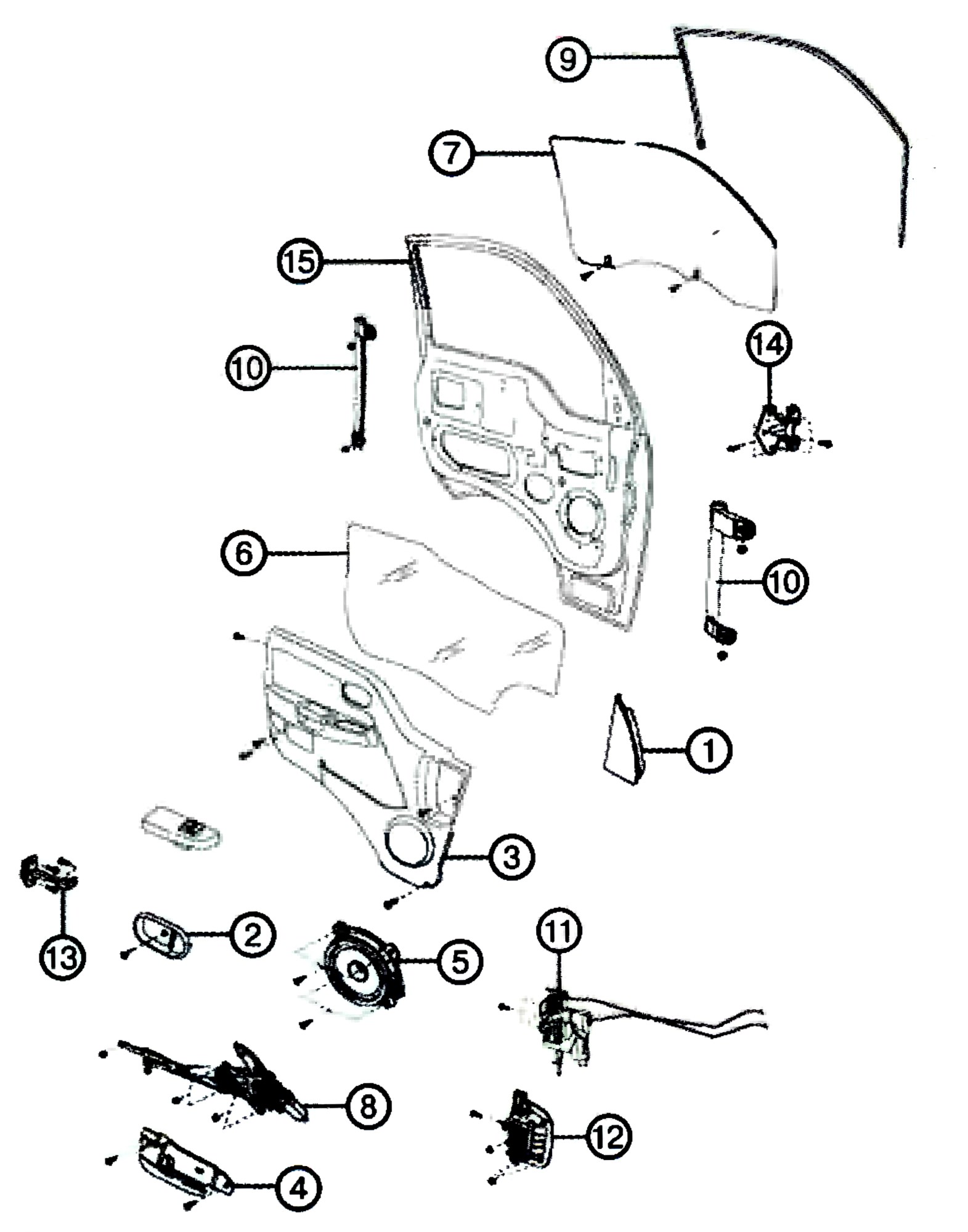

Общее устройство передней двери транспортного средства.

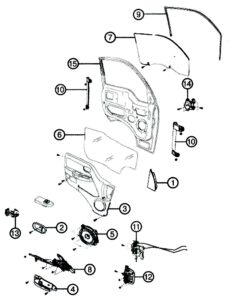

1 – Дверной сектор; 2 – Внутренняя декоративная крышка панели двери; 3 – Панель передней двери; 4 – Дверная ручка; 5 – Головка динамическая; 6 – Дверной шумоподавляющий экран; 7 – Дверное стекло; 8 Механизм поднятия стекла передней двери; 9 – Уплотнительный ободок стекла передней двери; 10 – Направляющая стойка механизма поднятия стекла; 11 – Дверной замок в сборе; 12 – Наружная ручка передней двери; 13 – Ограничитель открытия передней двери; 14 – Навес передней двери; 15 – Передняя дверная рама.

Разборка, сборка и регулировка передней двери транспортного средства.

Снятие передней двери с транспортного средства.

1. Снять внутреннюю крышку дверного сектора.

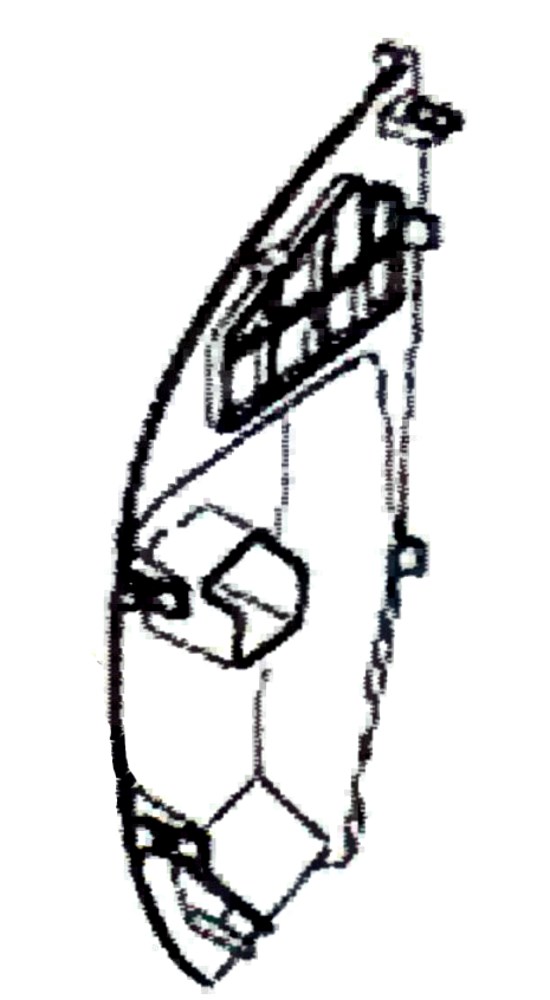

2. Отвинтить крепежный болт и снять внутреннюю декоративную крышку панели передней двери.

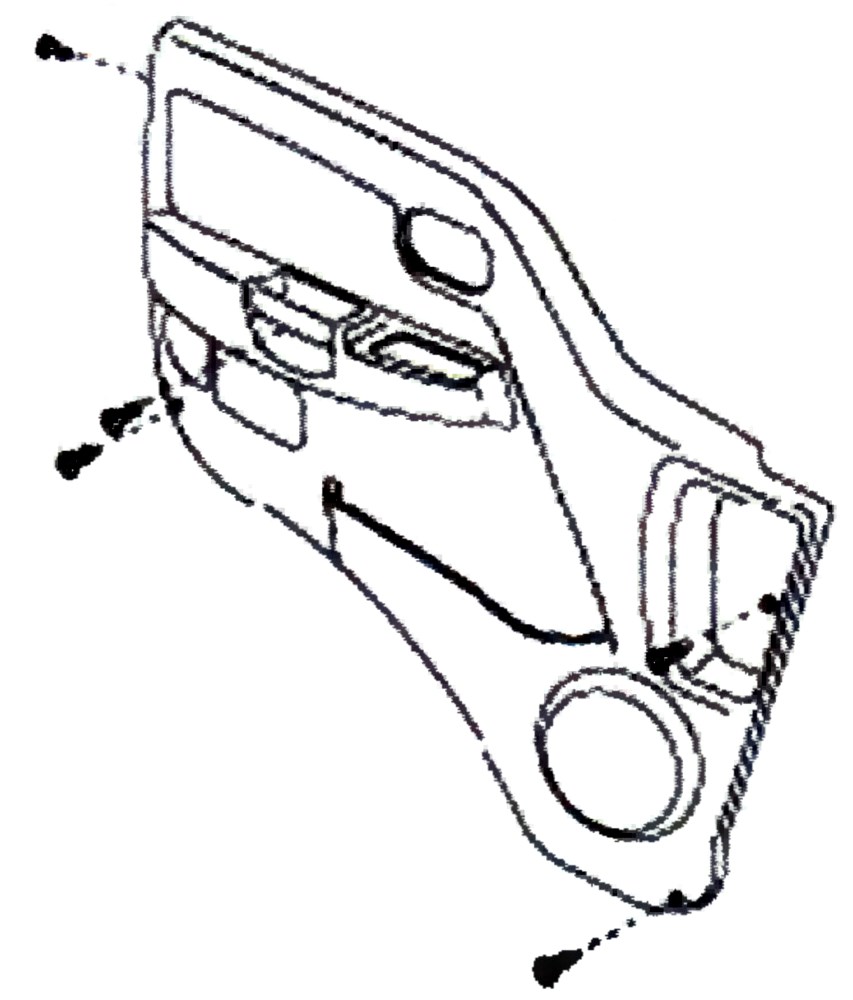

3. Отвинтить крепежные болты и снять панель передней двери.

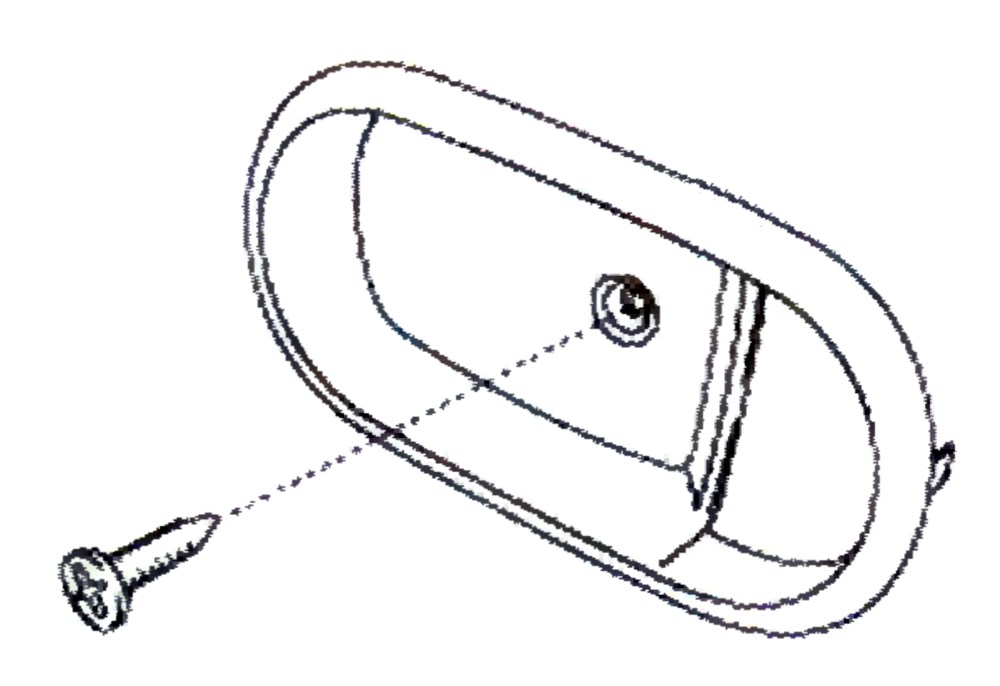

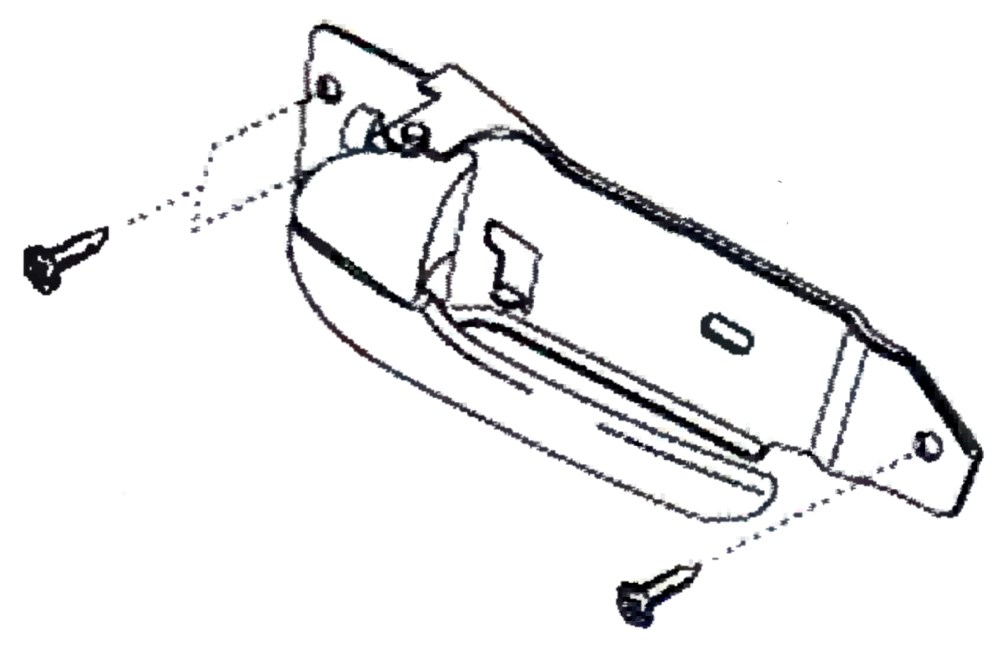

4. Отвинтить крепежные болты и снять внутреннюю ручку передней двери.

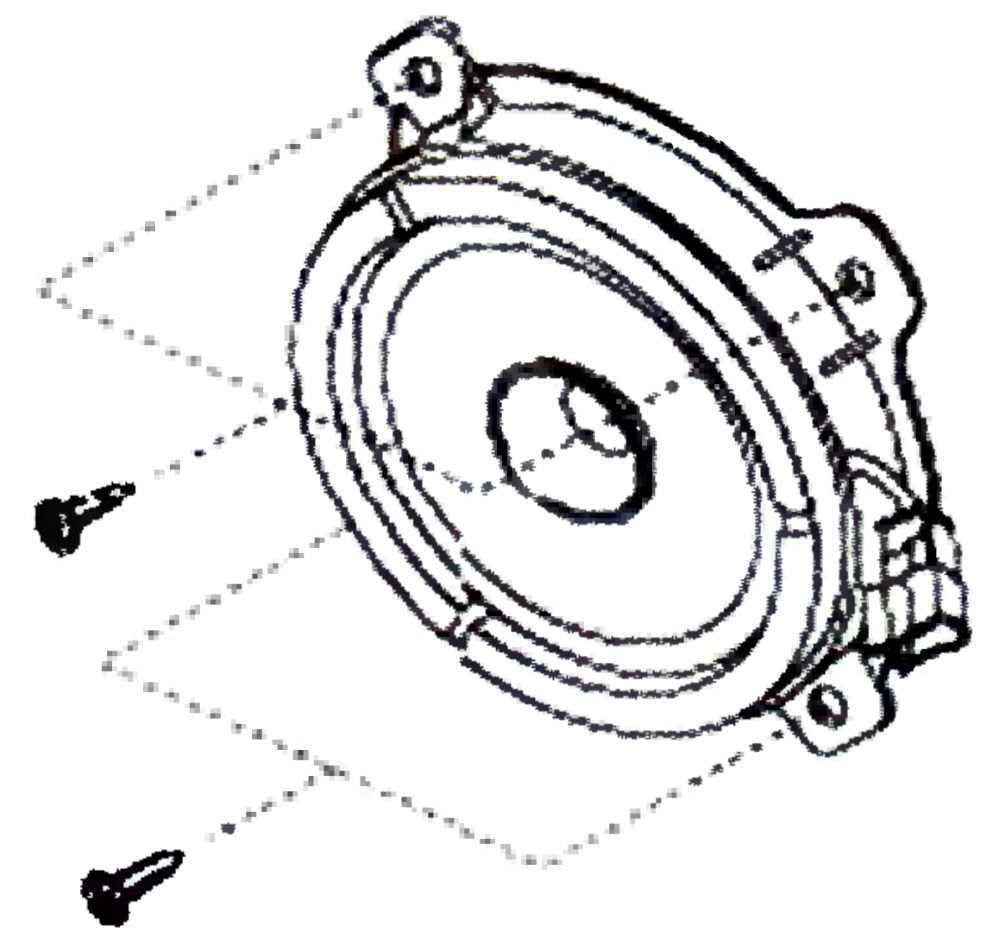

5. Отвернув крепежные болты и разъединив соединительный разъем, извлечь переднюю динамическую головку.

6. Снять дверной шумоподавляющий экран.

Примечание:

• Дверной шумоподавляющий экран следует снимать аккуратно, для того чтобы его можно было использовать еще раз.

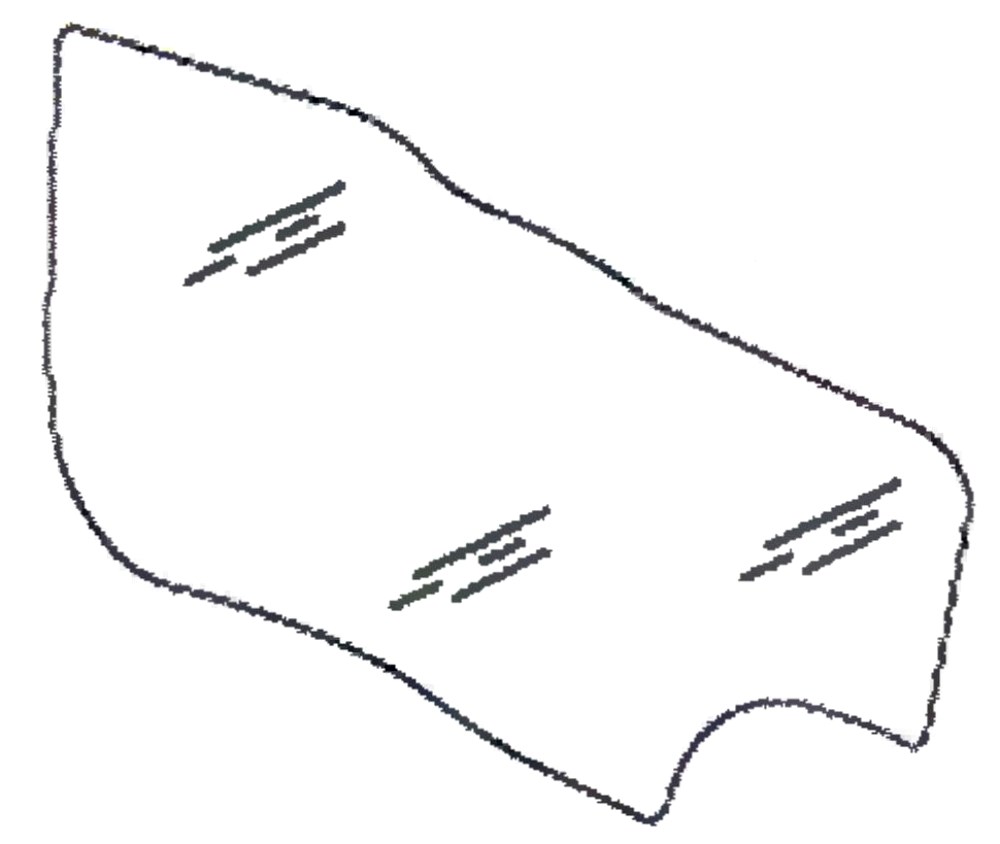

7. Снять стекло передней двери:

– соединить соединительный разъем сервопривода механизма поднятия стекла;

– подсоединить отрицательную клемму к аккумуляторной батареи;

– провернуть ключ в замке зажигания в положение «ВКЛЮЧЕНО» и установить крепежные болты стекла передней двери напротив люка смотрового окна;

– повернуть ключ в замке зажигания в положение «ВЫКЛЮЧЕНО»;

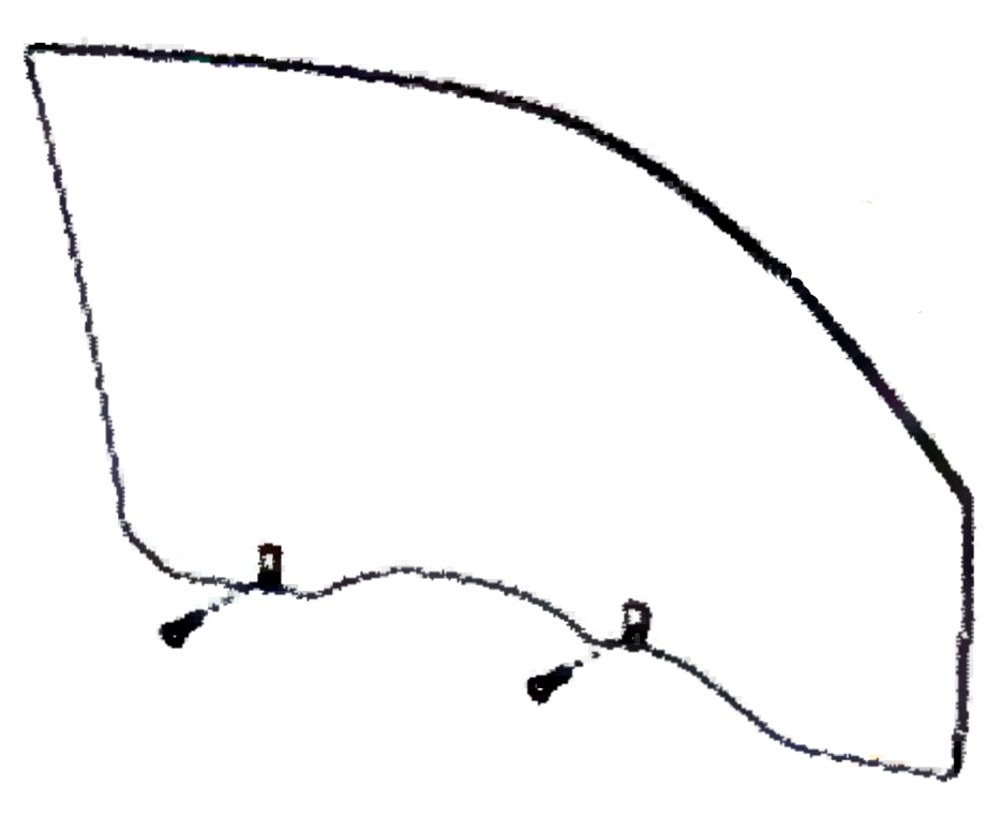

– отвернуть крепежные болты стекла передней двери;

– извлечь стекло передней двери из передней дверной рамы

– отсоединить отрицательную клемму от аккумуляторной батареи;

– разъединить соединительный разъем сервопривода механизма поднятия стекла.

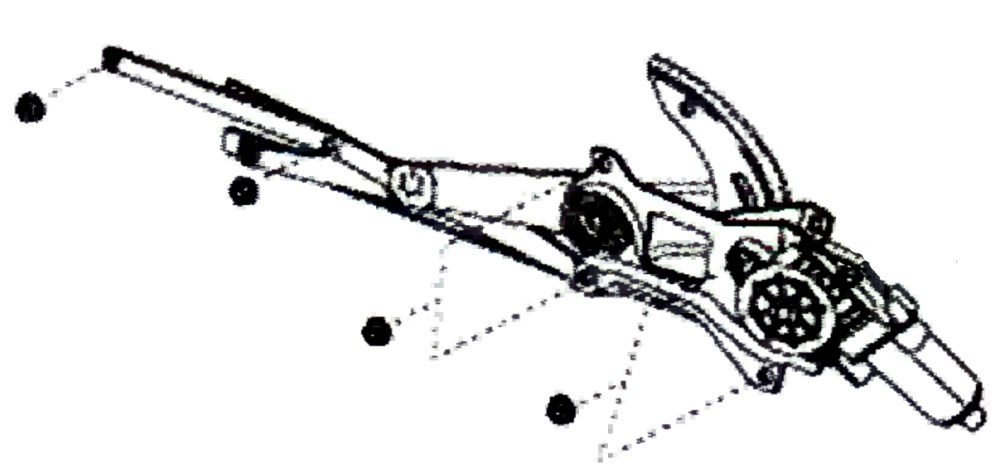

8. Снять механизм поднятия стекла передней двери:

– отвинтить крепежные гайки механизма поднятия стекла передней двери;

– разъединить соединительный разъем механизма поднятия стекла передней двери;

– извлечь механизм поднятия стекла передней двери.

9. Снять направляющую стойку механизма поднятия стекла:

– отвинтить крепежные гайки направляющей стойки механизма поднятия стекла;

– извлечь направляющую стойку механизма поднятия стекла.

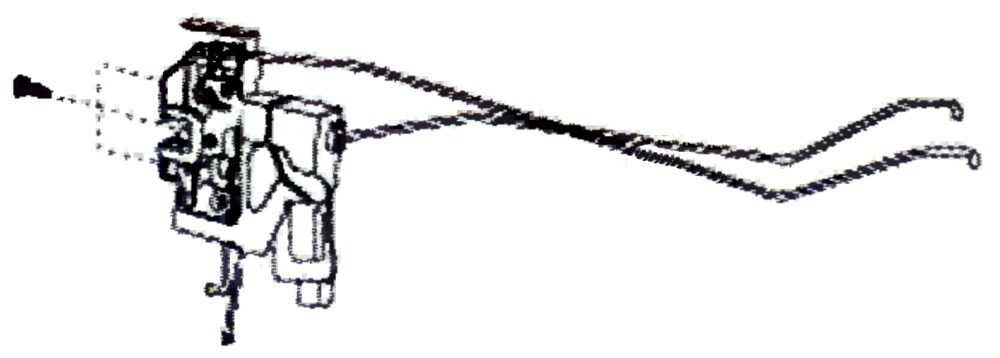

10. Снять дверной замок в сборе:

– снять внутреннюю тягу дверной ручки;

– снять тягу дверного замка;

– снять соединительный разъем привода;

– снять дверной запорный болт.

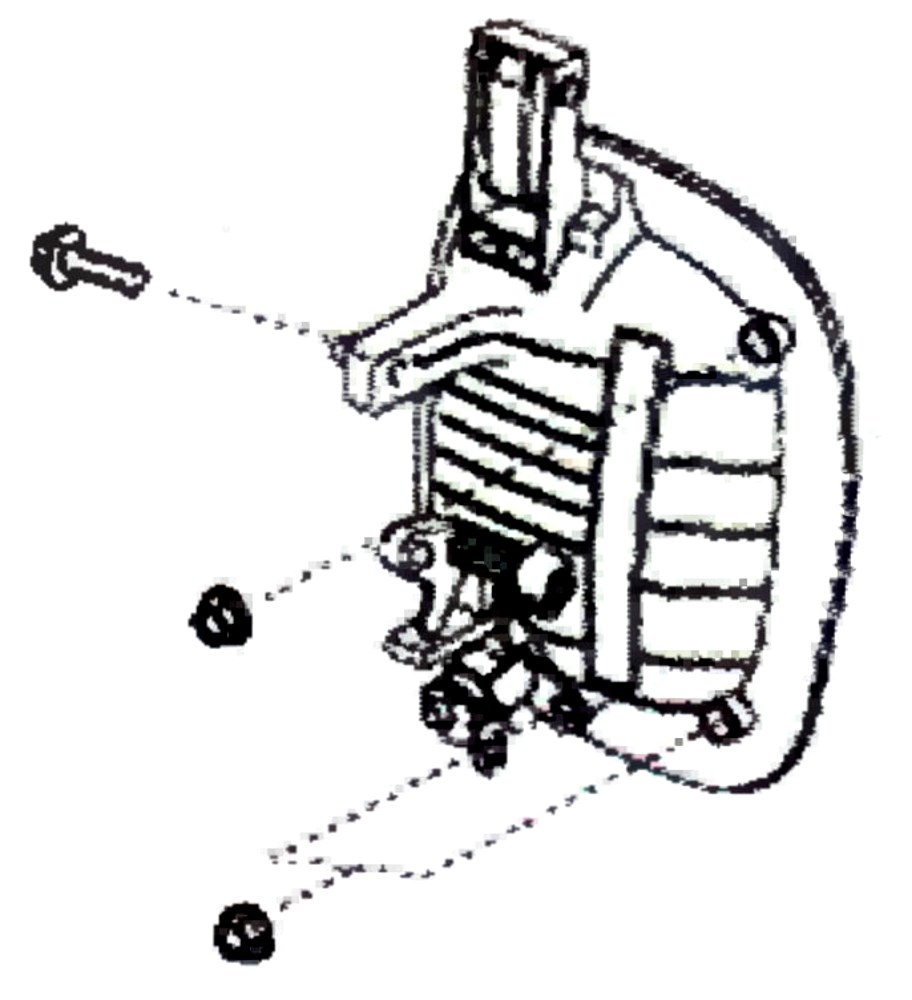

11. Снять наружную дверную ручку:

– отвинтить крепежные болты и гайки;

– отсоединить соединительный разъем дверного замка;

– извлечь наружную переднюю ручку из дверной рамы.

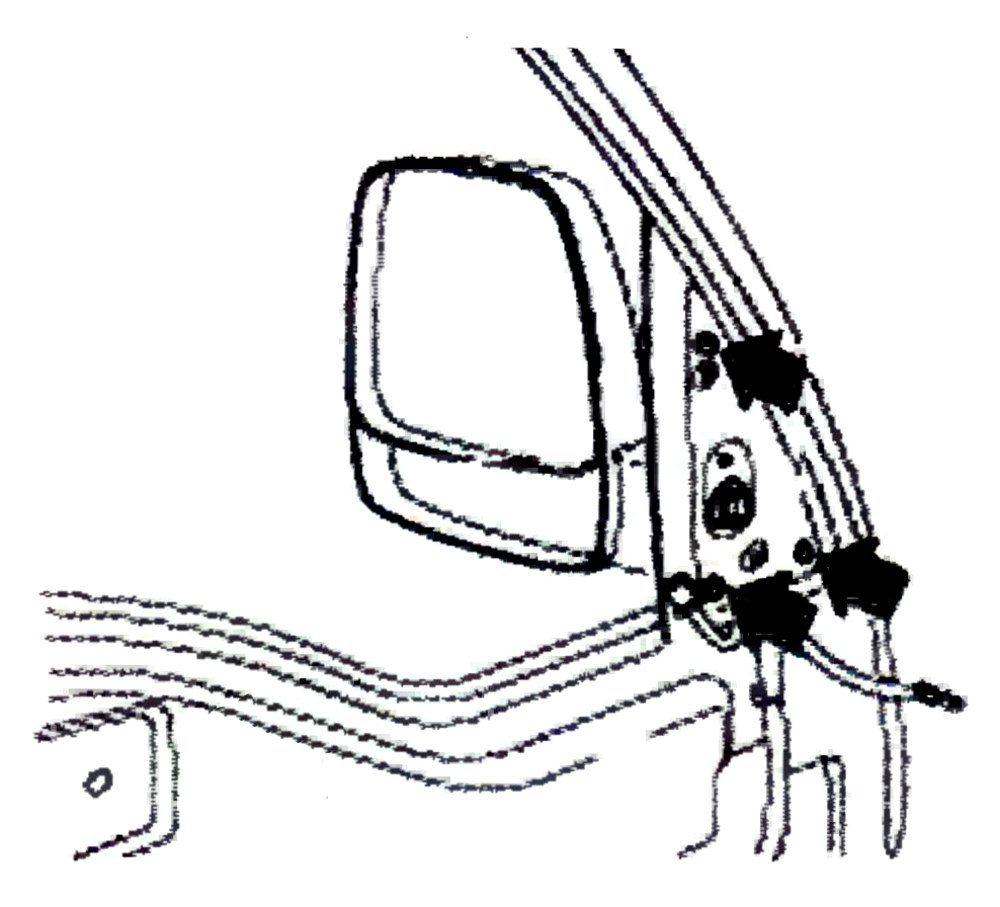

12. Снять наружное зеркало заднего вида в сборе:

– разъединить соединительный разъем привода;

– отвинтить крепежные болты;

– снять зеркало заднего вида с дверной рамы.

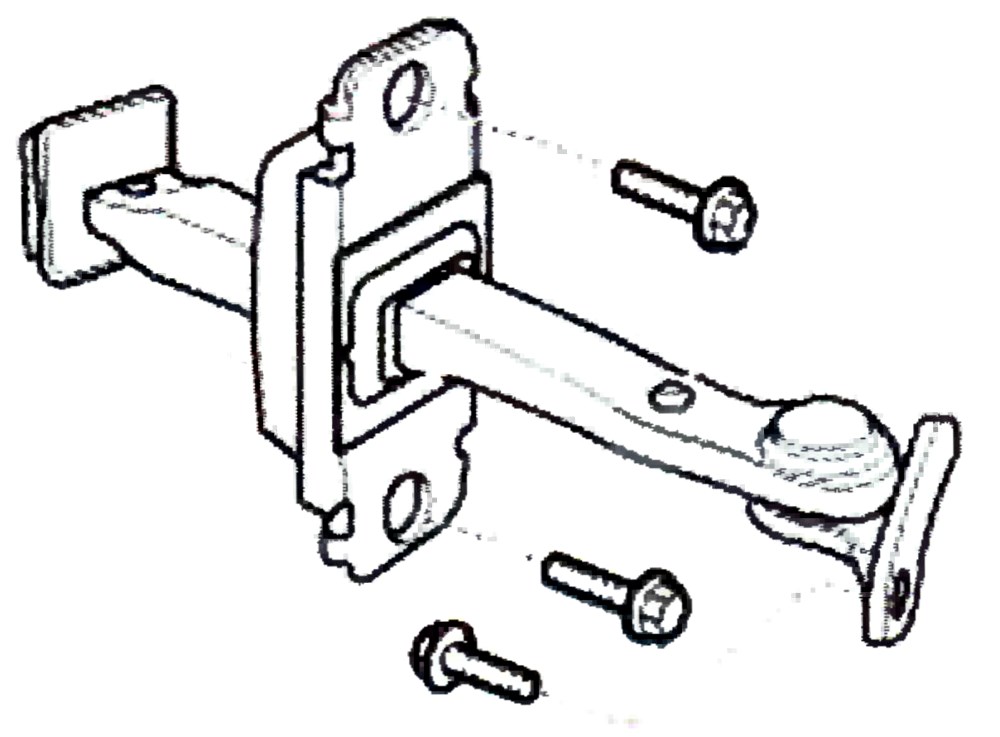

13. Отвинтить крепежные болты ограничителя открытия передней двери.

14. Разъединить главный дверной разъем со стороны кузова:

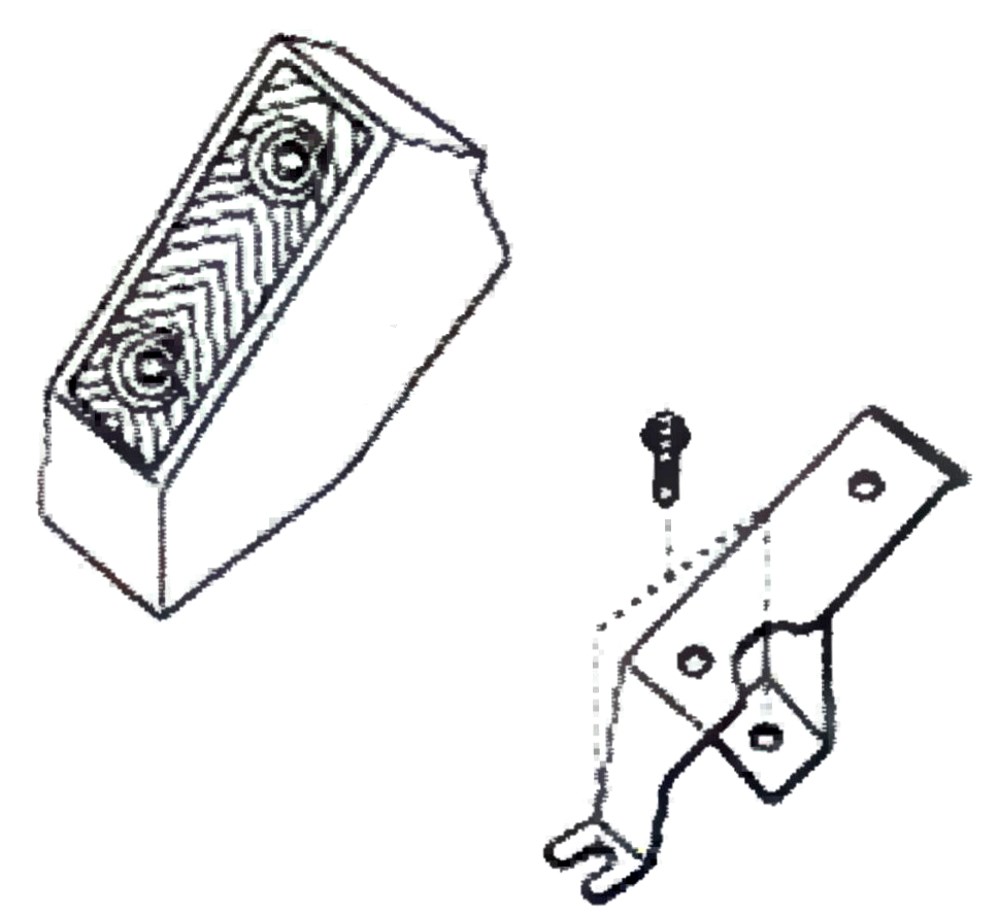

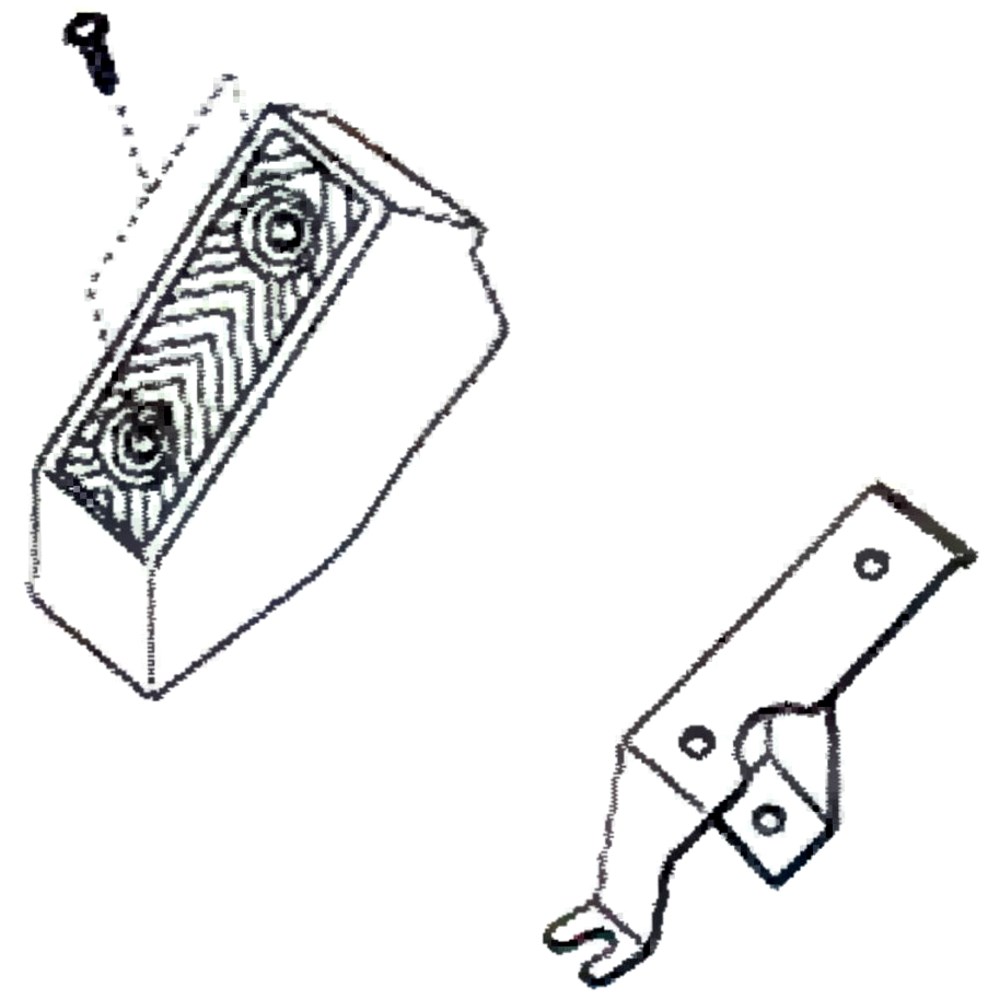

– отвинтить крепежный болт упора для ноги;

– снять упор для ноги;

– отвинтить крепежный болт кронштейна упора для ноги;

– снять кронштейн упора для ноги;

– снять кожух внутренней отделки салона;

– отвинтить крепежный болт передней крышки внутренней отделки салона, а затем снять ее;

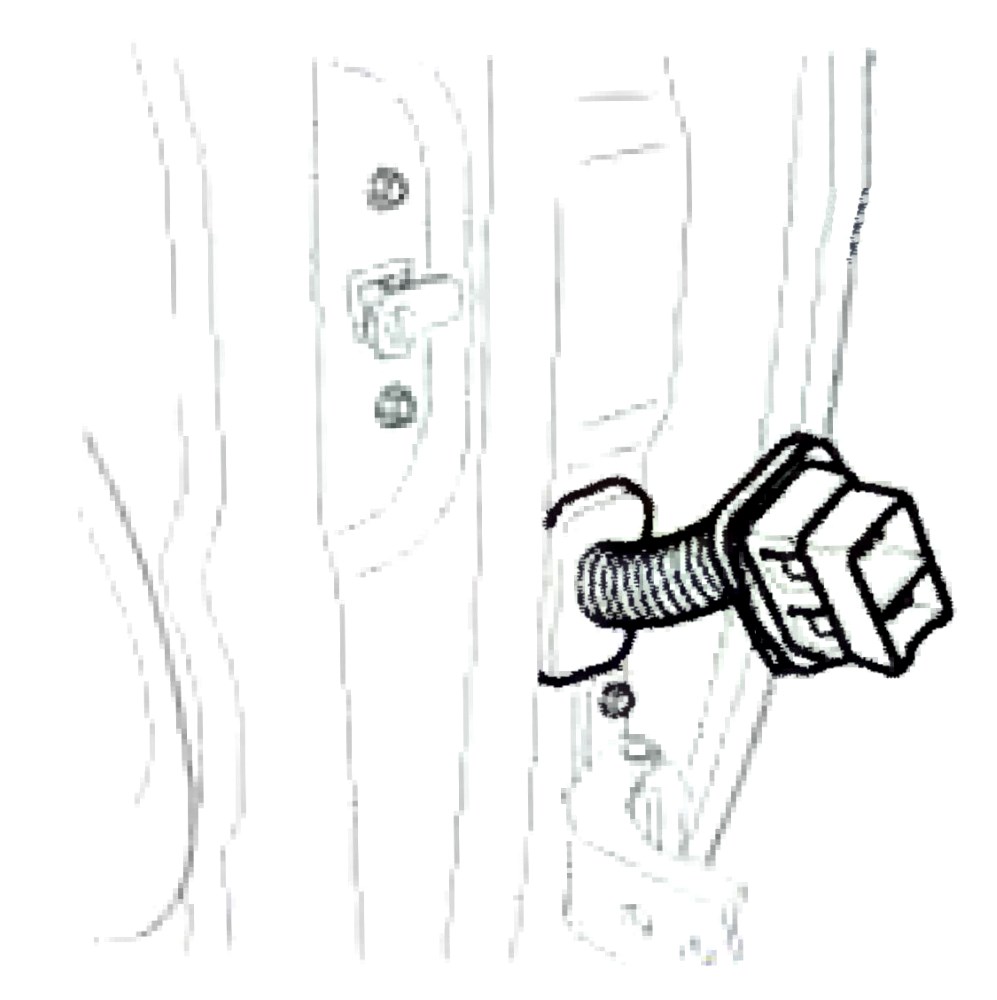

– разъединить главный соединительный разъем передней двери.

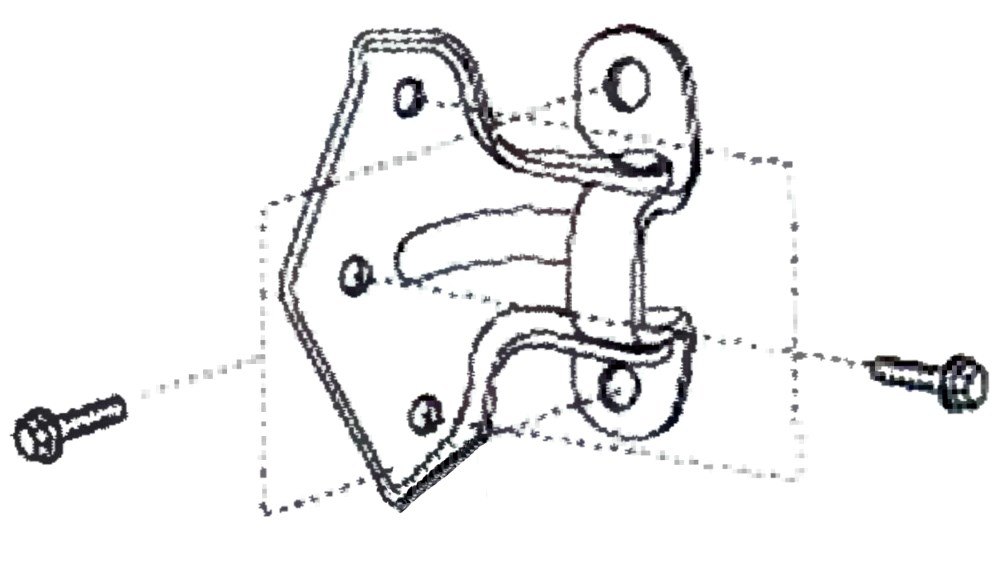

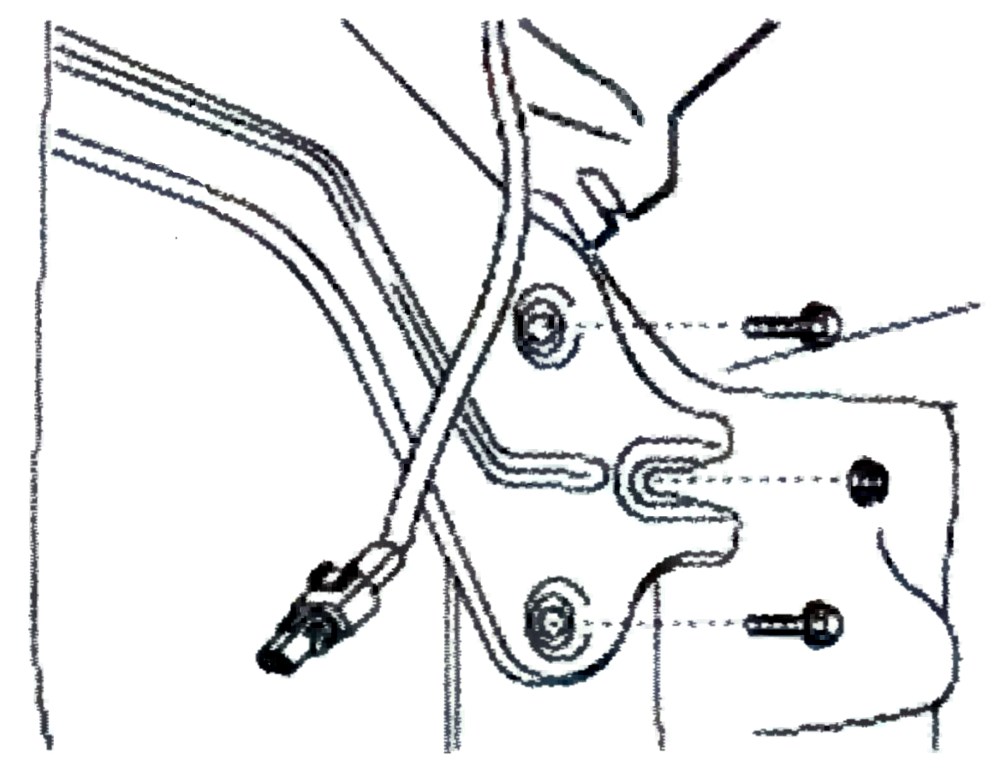

15. Отвинтить крепежные болты дверных навесов, а затем снять дверные навесы.

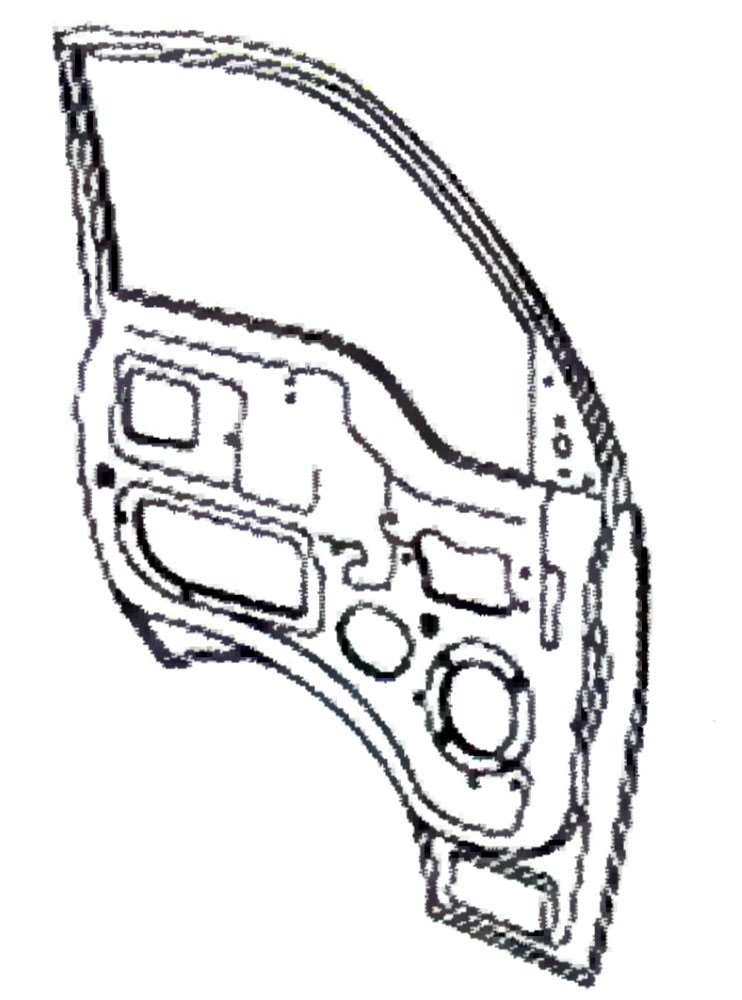

16. Снять переднюю дверную раму.

Установка передней двери на транспортное средство.

Установку передней двери на транспортное средство производить в порядке обратном снятию.

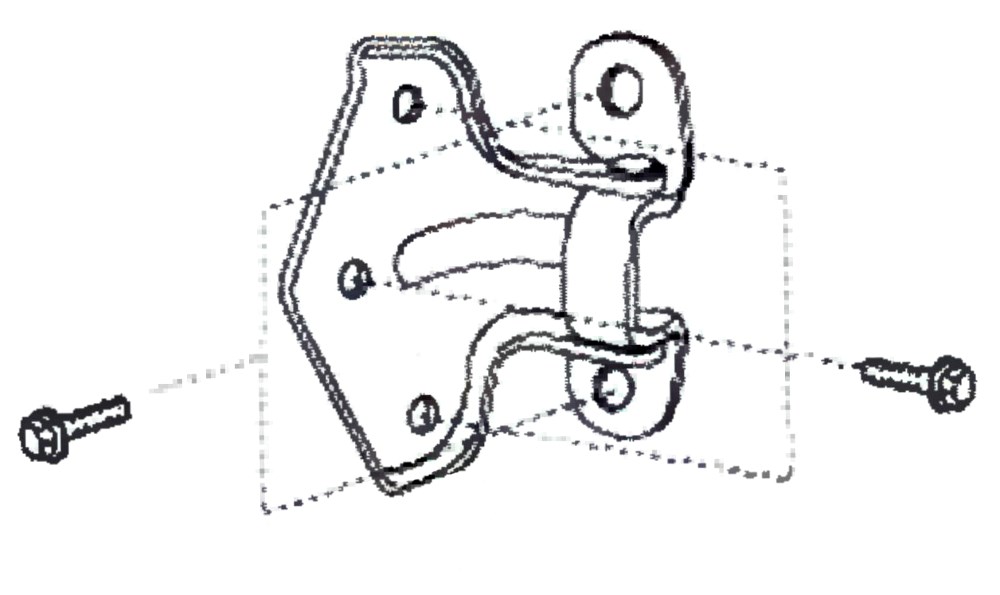

Регулировка дверных навесов.

1. Проверить плавность и легкость закрытия и открытия передней двери. Если наблюдается какой-либо дефект, то необходимо открыть дверь и, отвинчивая и завинчивая крепежные болты дверных навесов выбрать необходимое местоположение передней двери.

2. Проверить равномерность установки передней двери относительно кузова транспортного средства.

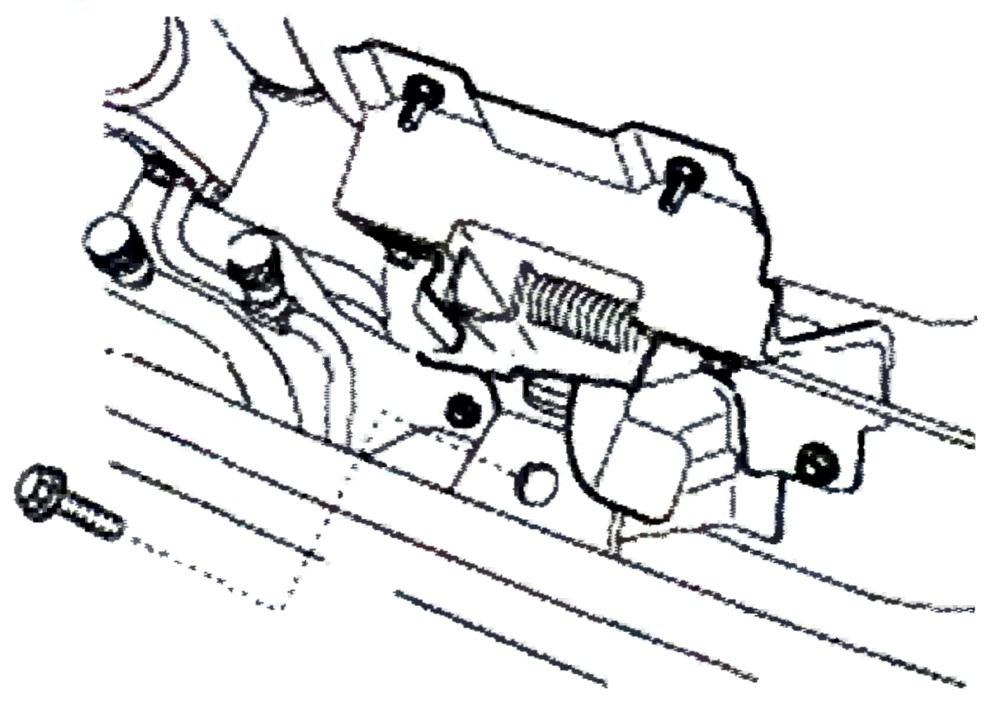

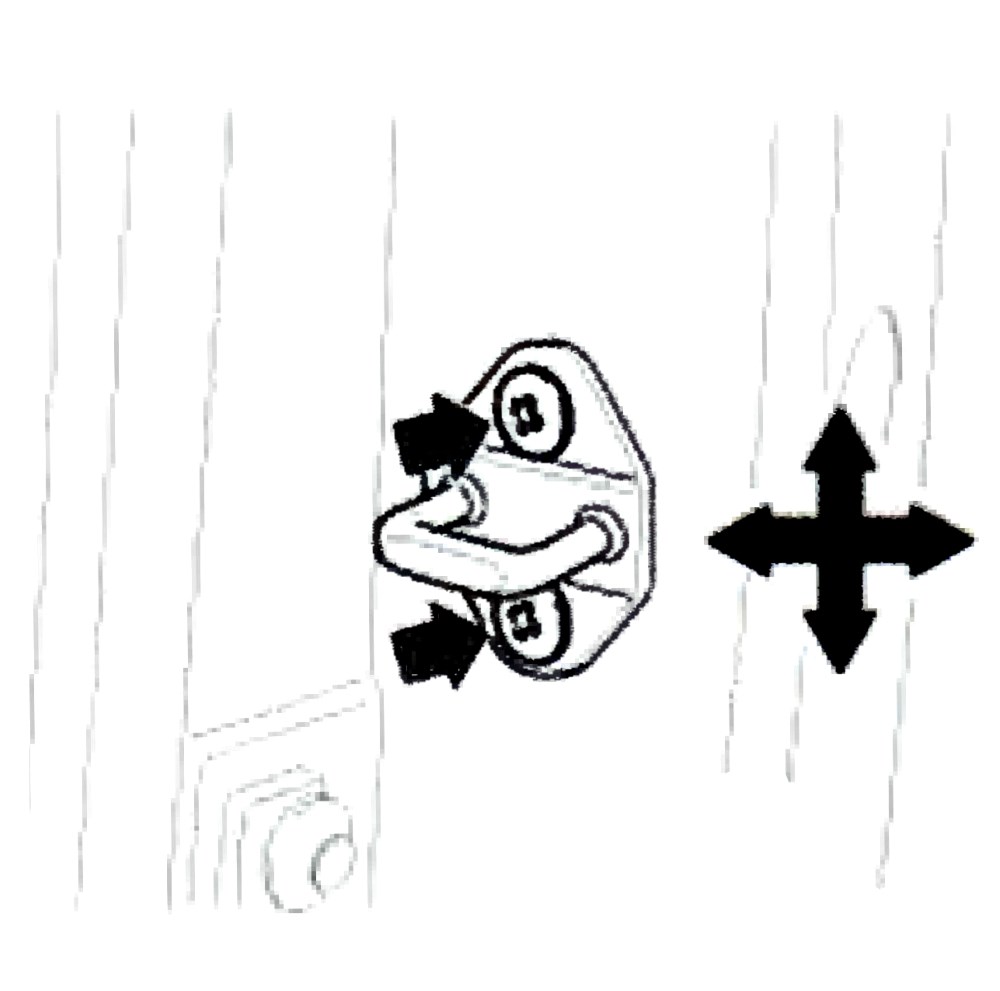

Регулировка скобы дверного замка.

Проверить легкость и плавность закрытия дверного замка. Если наблюдается какой-либо дефект, то, необходимо отвинчивая и завинчивая крепежные болты скобы дверного замка и перемещая ее в горизонтальном и вертикальном направлении добиться легкости и плавности закрытия дверного замка.

4. Зеркало заднего вида.

Общее устройство зеркала заднего вида.

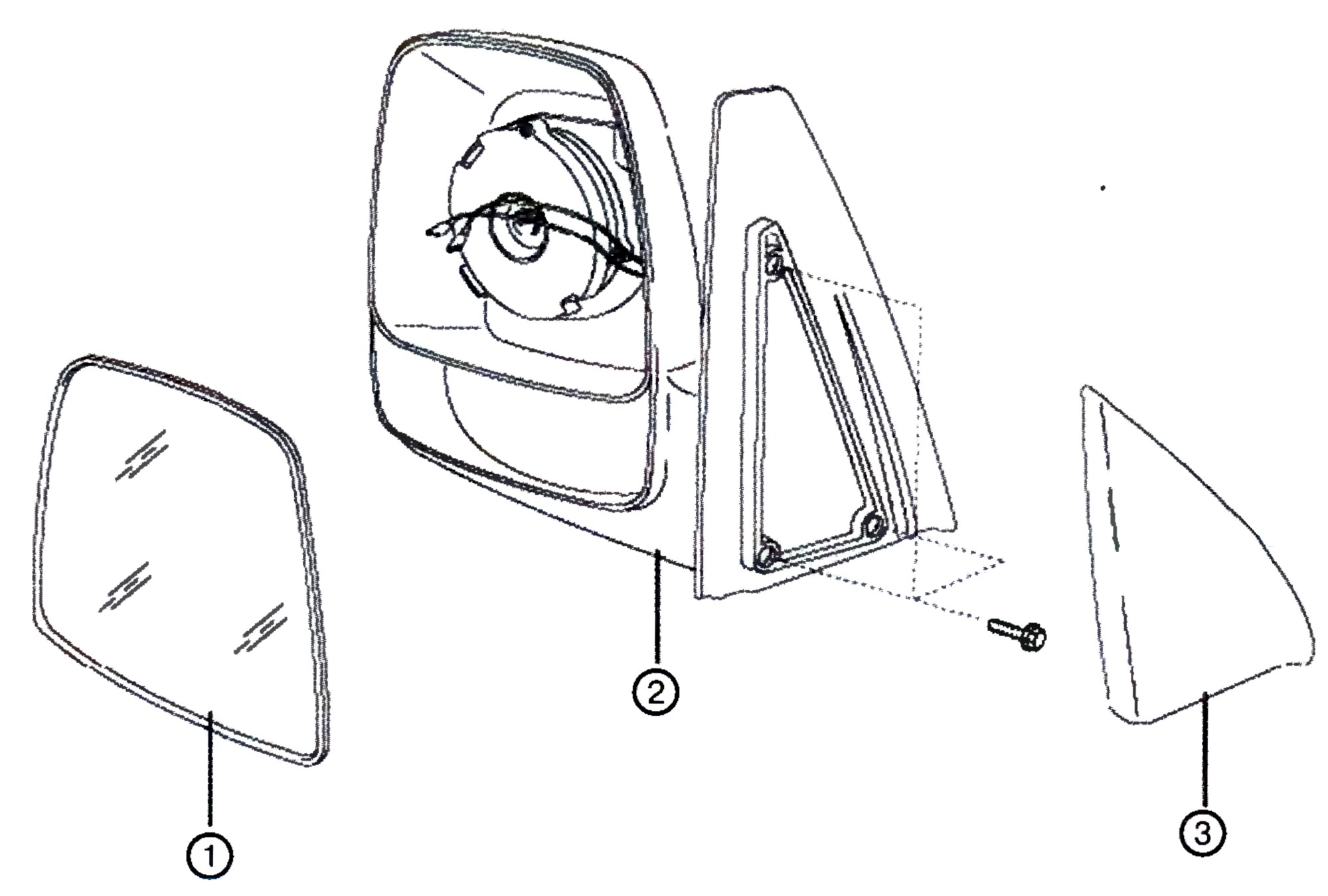

1 – Зеркало; 2 – Корпус зеркала заднего вида в сборе; 3 – Внутренняя декоративная панель зеркала заднего вида.

Снятие и установка зеркала заднего вида с транспортного средства.

Снятие и разборка зеркала заднего вида.

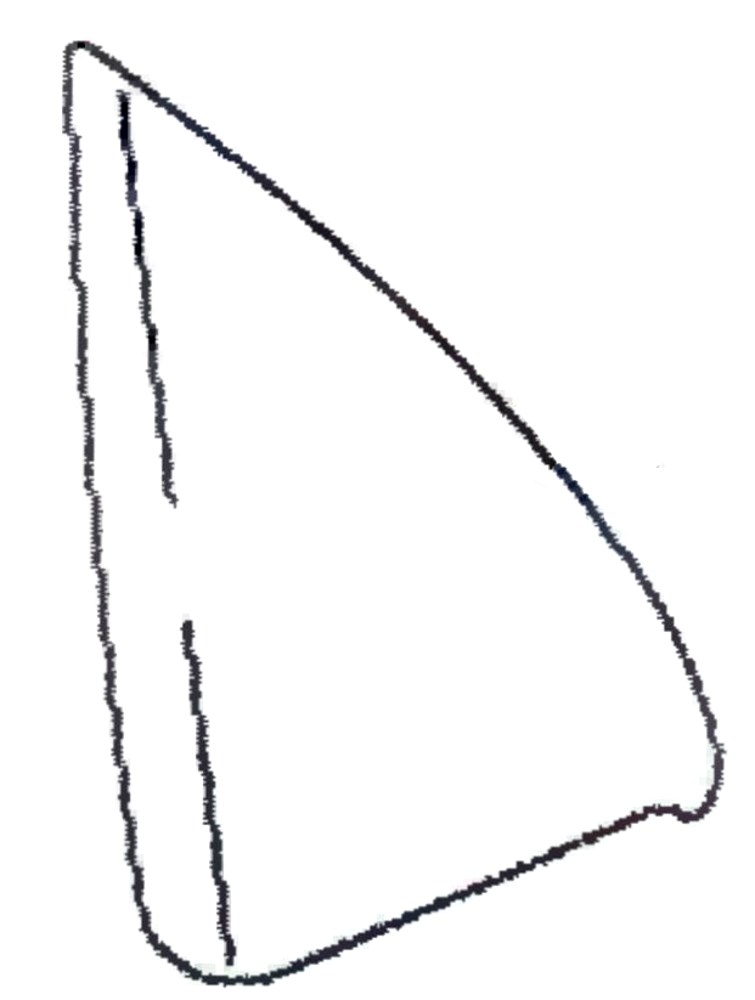

1. Снять декоративную крышку зеркала заднего вида со стороны салона транспортного средства.

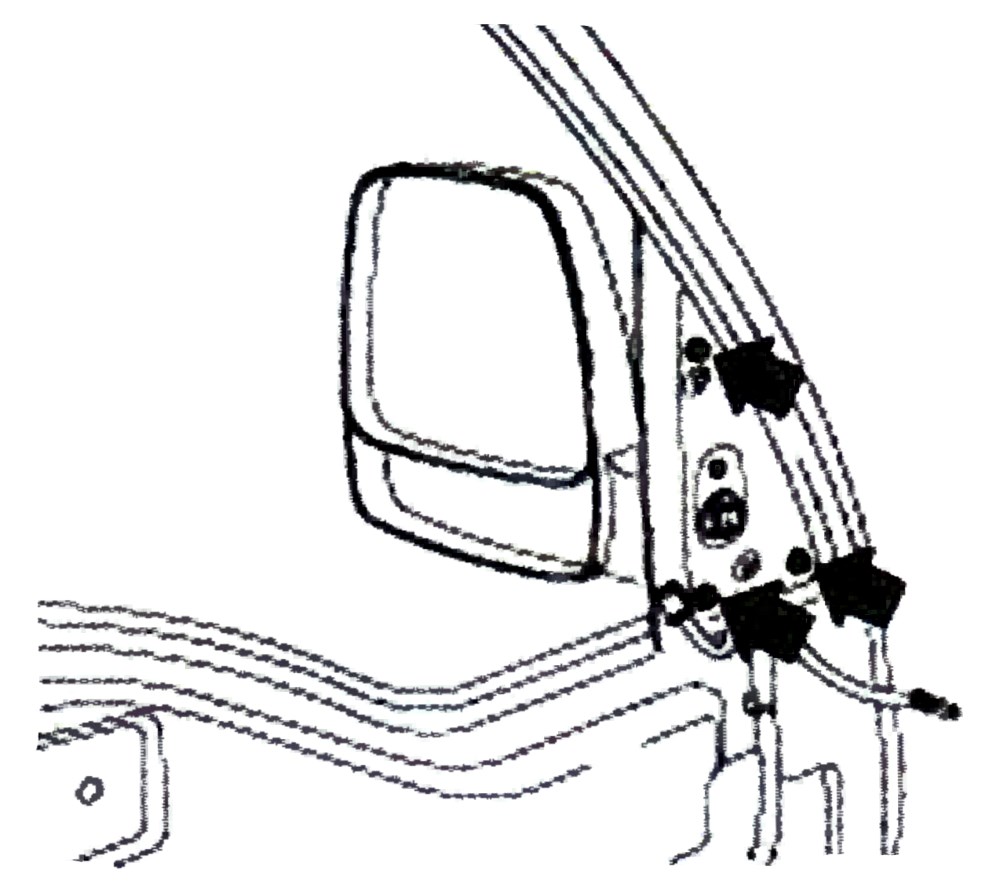

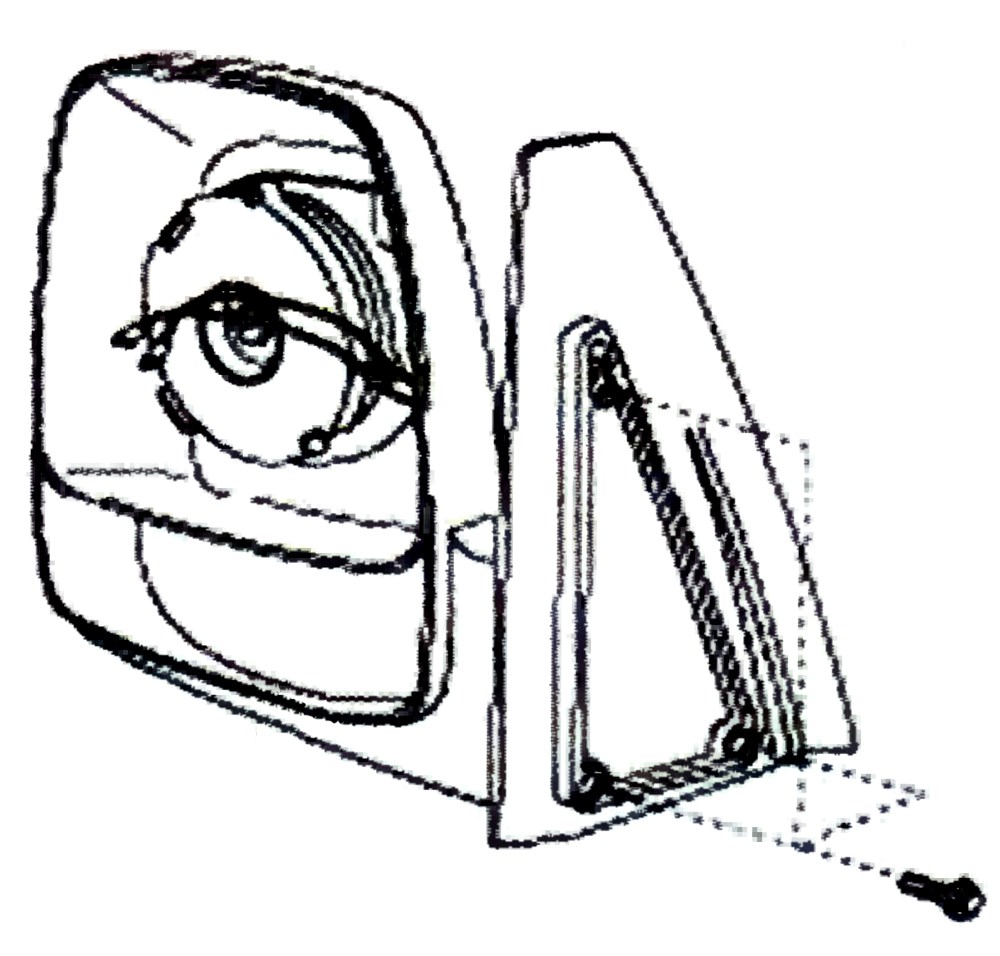

2. Снять зеркало заднего вида:

– разъединить соединительный разъем привода зеркала заднего вида;

– отвинтить крепежные гайки зеркала заднего вида;

– снять зеркало заднего вида с дверной рамы транспортного средства.

Примечание:

• Использовать перчатки перед сборкой и разборкой зеркала заднего вида.

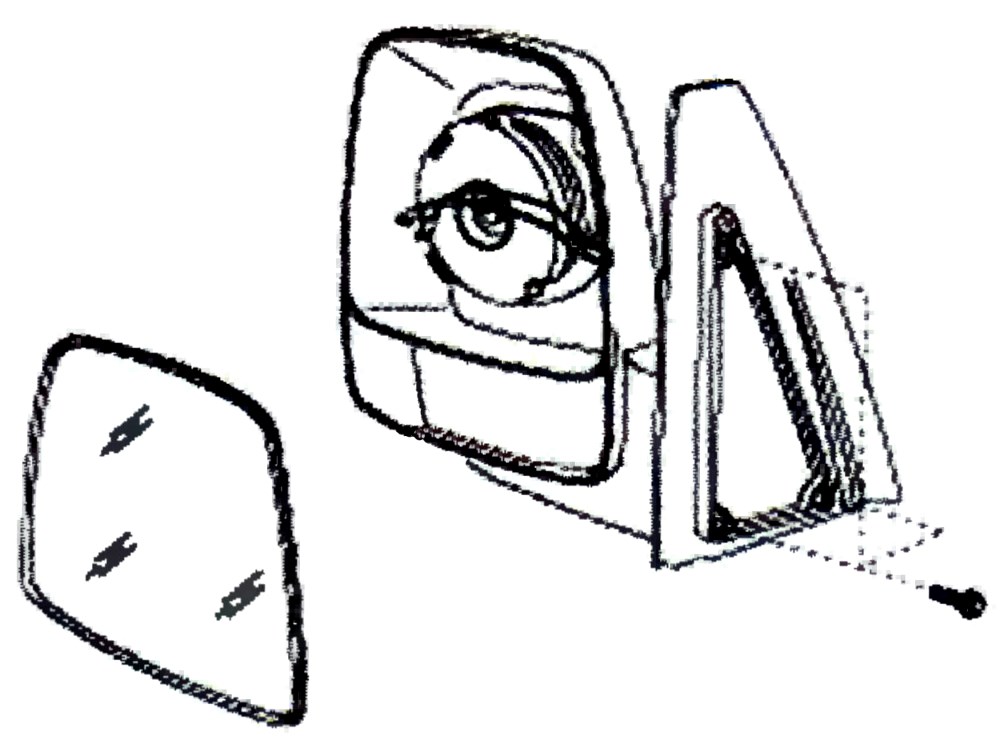

3. С внутренней стороны вставить плоскую отвертку между держателем зеркала заднего вида и приводом исполнительного механизма, а затем снять зеркало.

Примечание:

• При извлечении зеркала из корпуса зеркала заднего вида необходимо использовать отвертку, обмотанную полотенцем или ветошью. Это необходимо для того, чтобы сохранить зеркало целым.

4. Извлечь привод исполнительного механизма из корпуса зеркала заднего вида.

Установку и сборку зеркала заднего вида.

Установку и сборку зеркала заднего вида производить в порядке обратном снятию.

5. Внутренние декоративные панели кабины транспортного средства.

Общее устройство, снятие и установка передней декоративной панели.

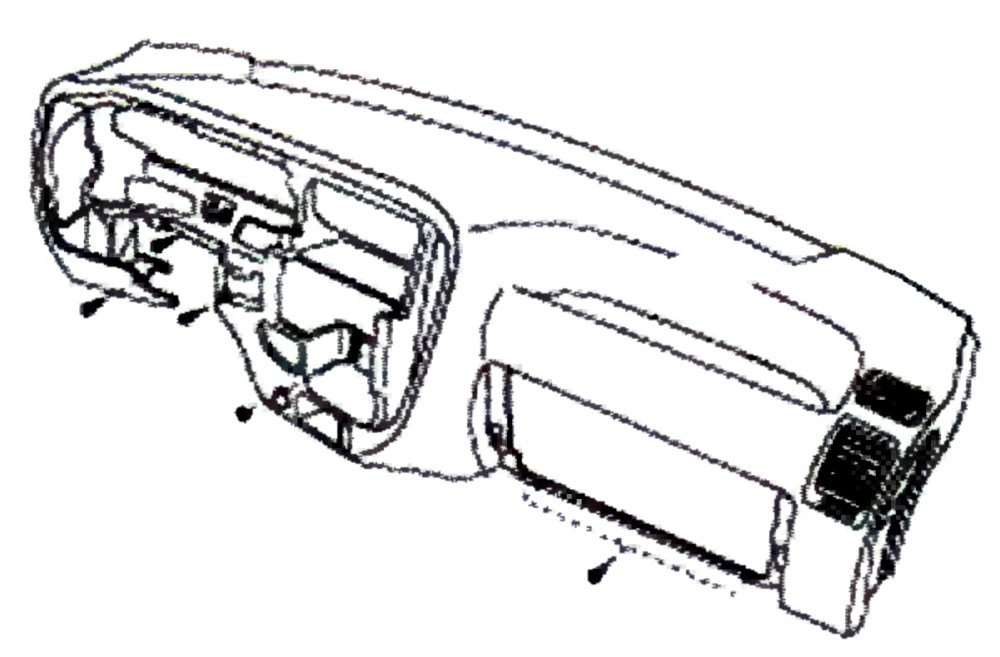

Общее устройство передней декоративной панели.

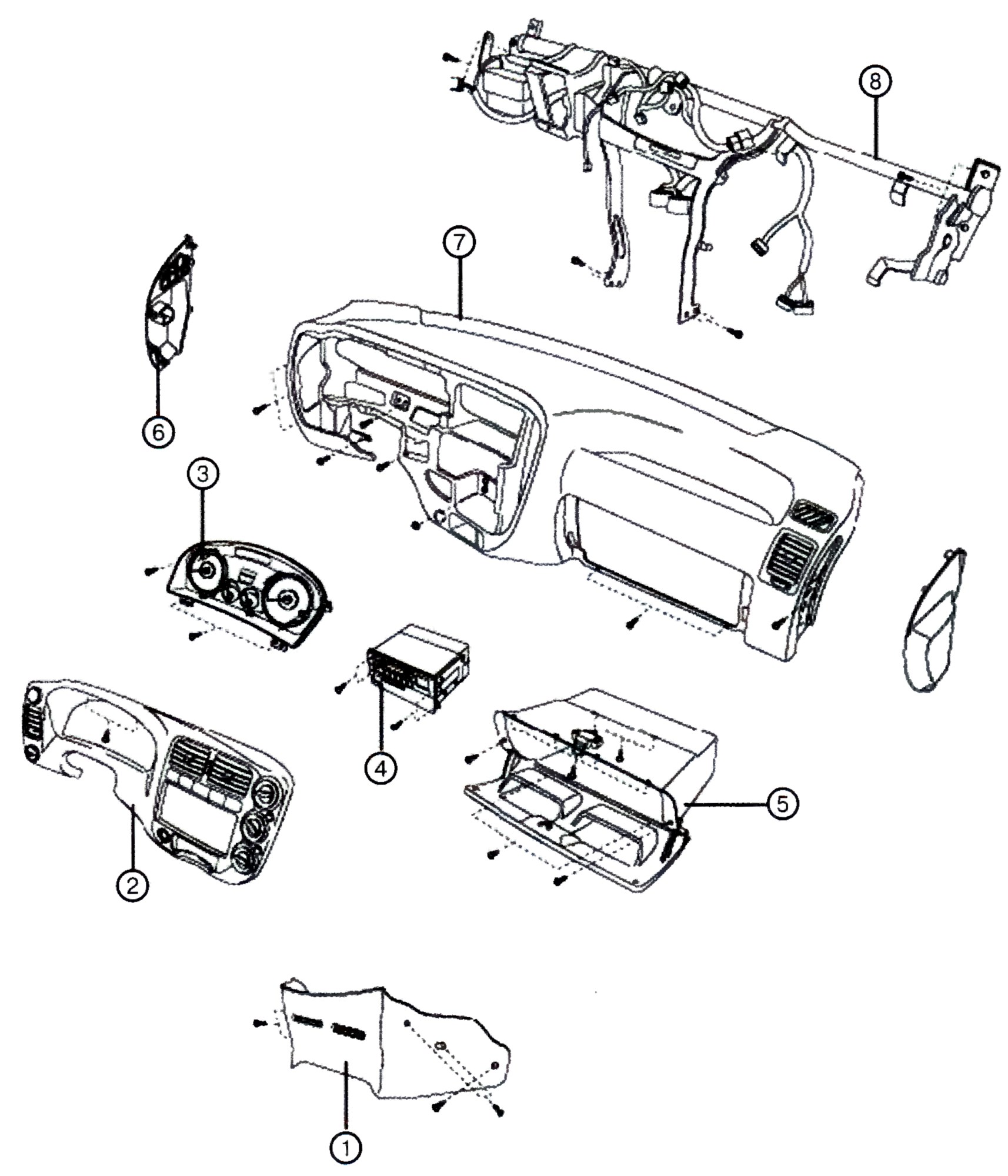

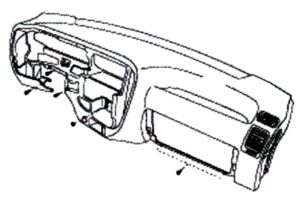

1 – Центральная нижняя крышка; 2 – Декоративная панель информационных приборов; 3 – Панель приборов; 4 – Магнитола; 5 – Вещевой ящик в сборе; 6 – Боковая крышка передней декоративной панели; 7 – Передняя декоративная панель; 8 – Поперечная балка передней декоративной панели в сборе.

Снятие передней декоративной панели транспортного средства.

1. Снять переднюю внутреннюю декоративную панель стойки:

– снять уплотнитель кузова;

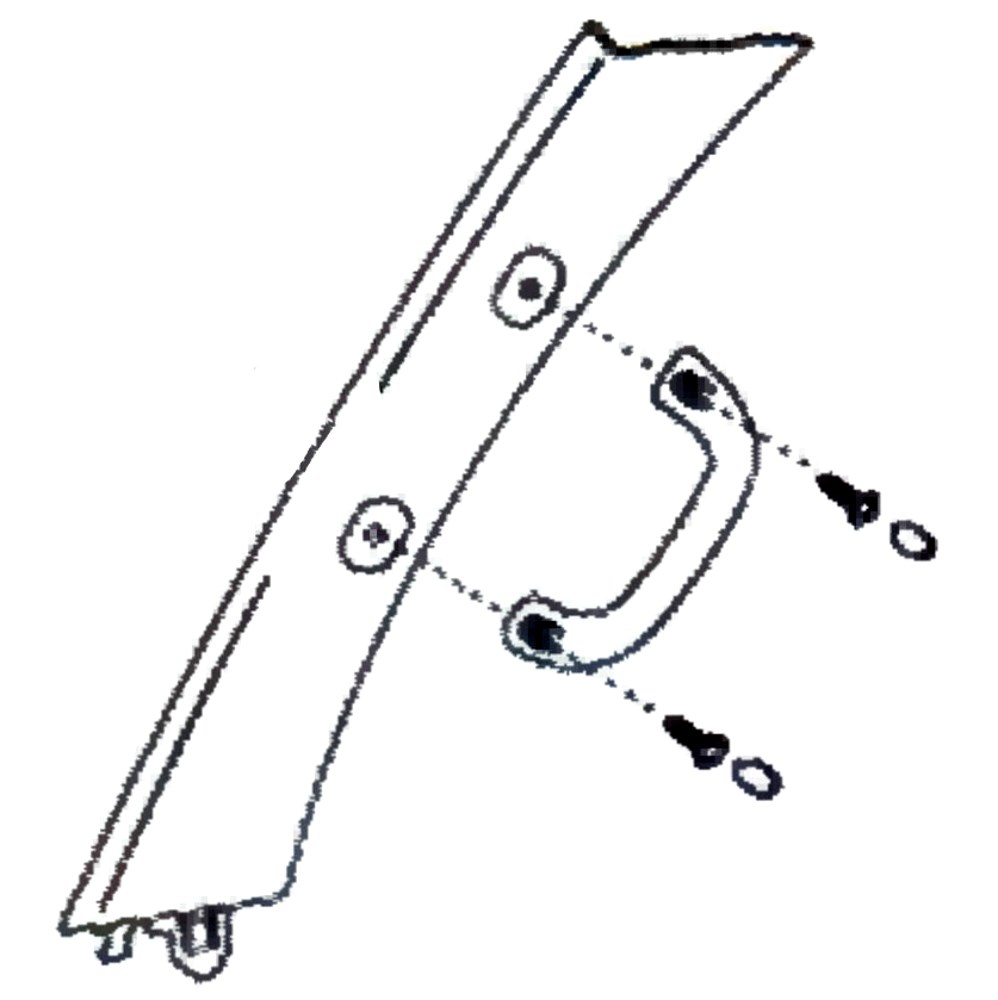

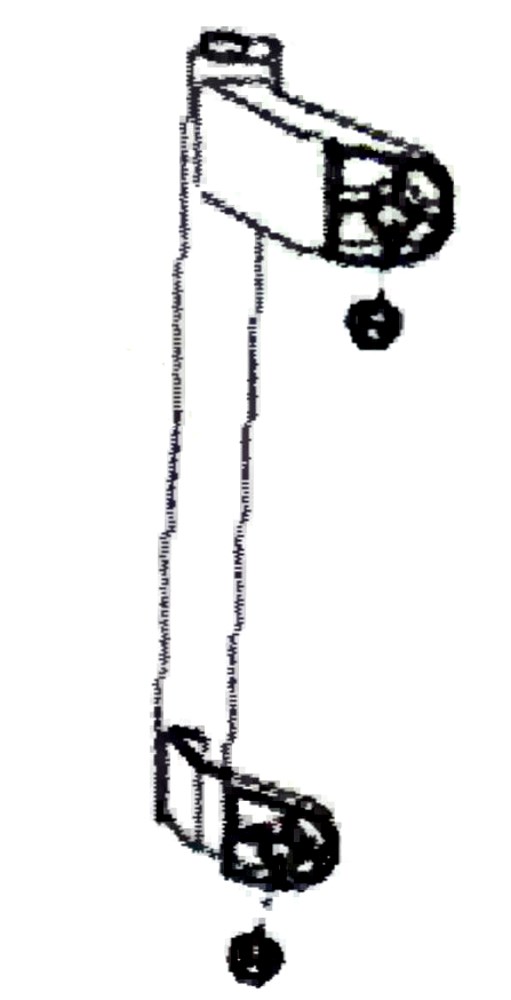

– отвинтить крепежные болты вспомогательной ручки и снять последнюю;

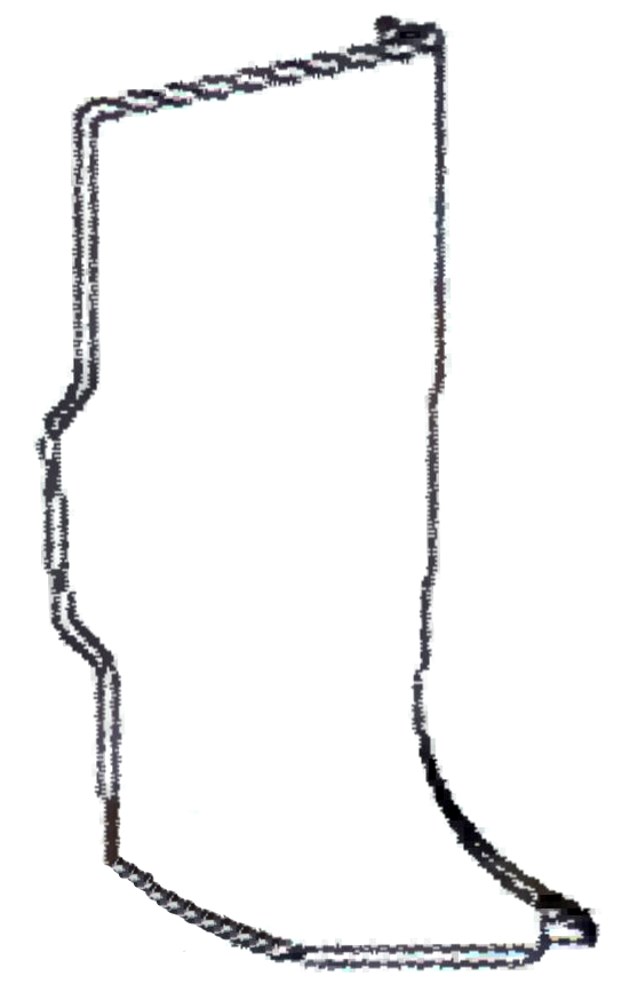

– снять декоративную панель передней стойки.

2. Снять крышку боковой декоративной панели:

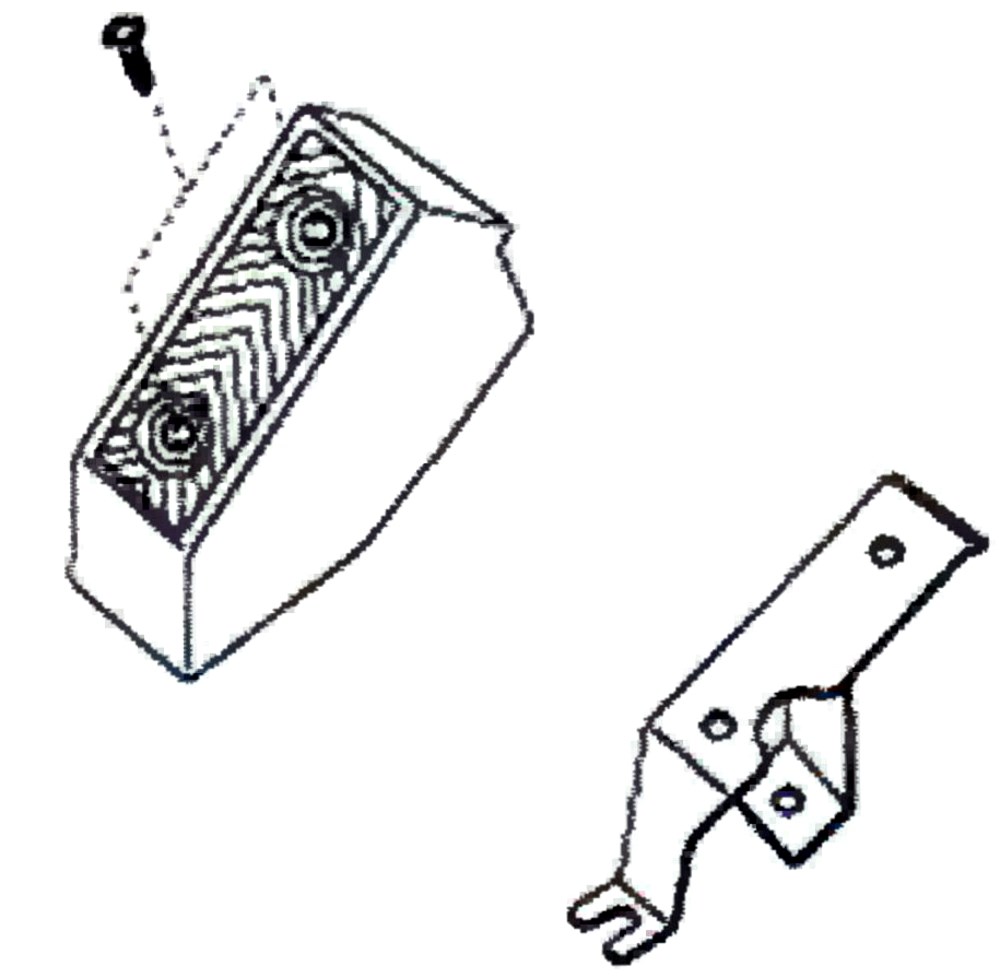

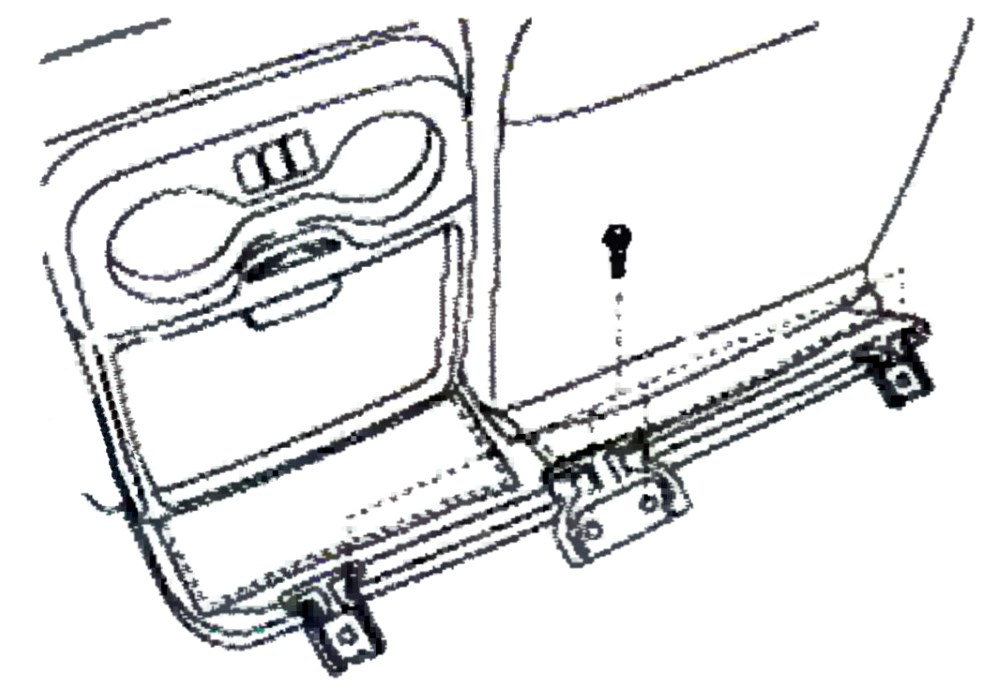

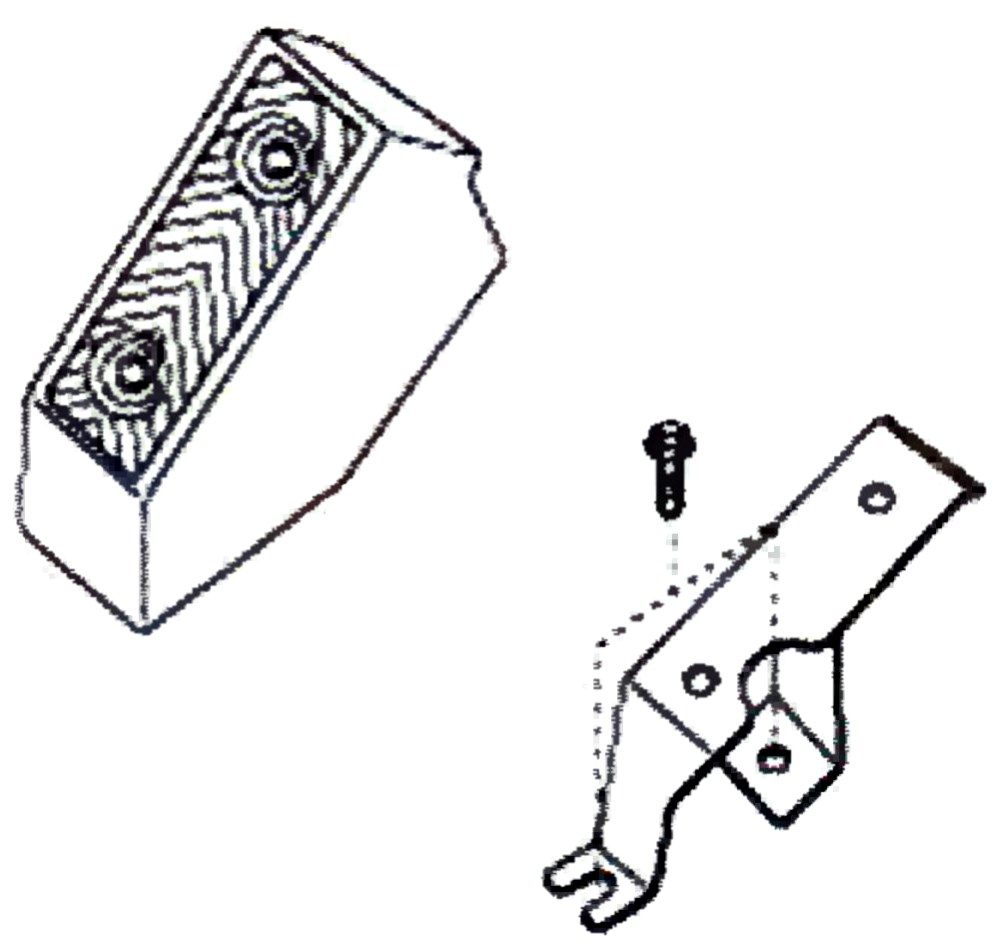

– отвинтить крепежный болт упора для ноги, а затем снять упор для ноги;

– отвинтить крепежный болт кронштейна убора для ноги, а затем его снять;

– снять кожух внутренней отделки салона;

3. Снять рулевое колесо и крышки рулевой колонки, потом снять рулевой вал в сборе.

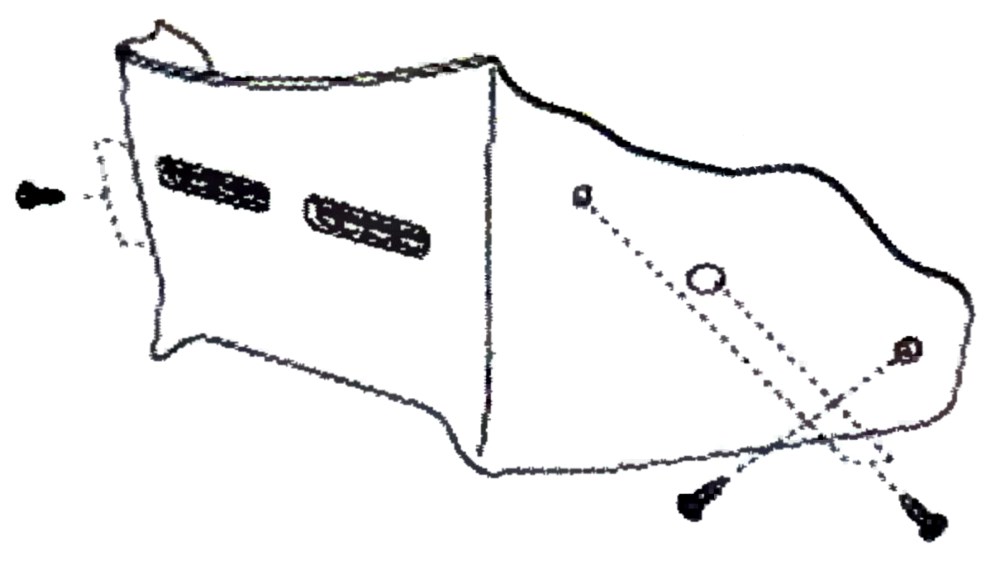

4. Снять правую и левую боковую крышку передней декоративной панели.

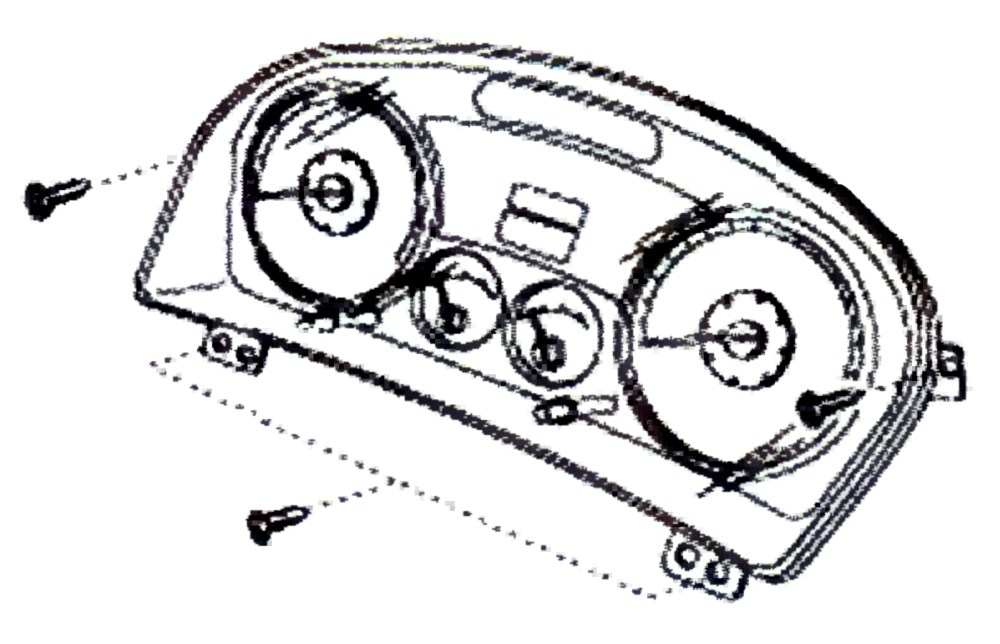

5. Снять декоративную панель информационных приборов в сборе:

– отвинтить крепежные болты;

– разъединить декоративную панель информационных приборов от передней декоративной панели;

– разъединить соединительные разъемы с обратной стороны декоративной панели информационных приборов.

6. Снять панель приборов:

– отвинтить крепежные болты;

– извлечь панель приборов из передней декоративной панели;

– разъединить соединительные разъемы панели приборов с обратной стороны.

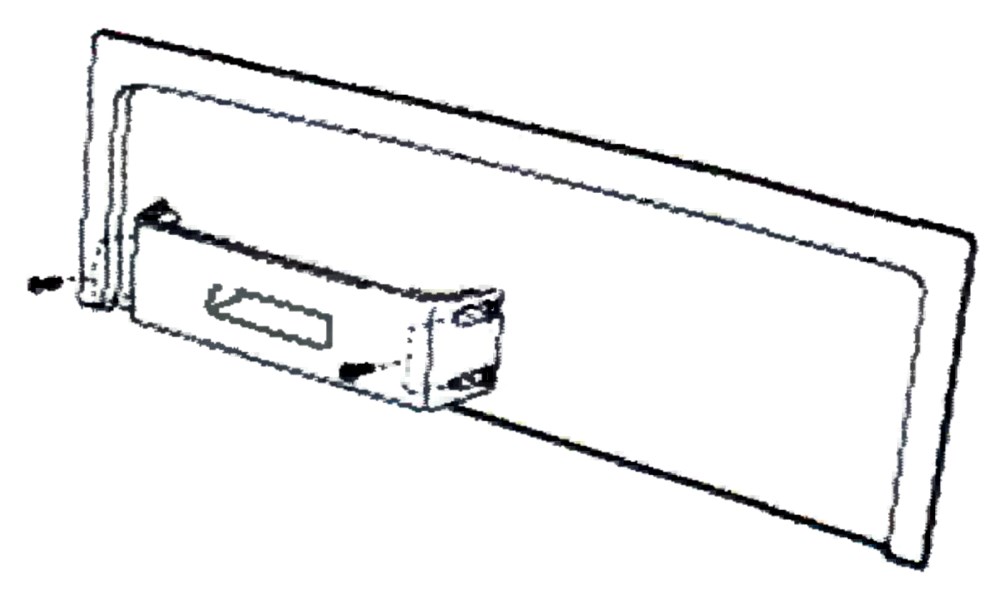

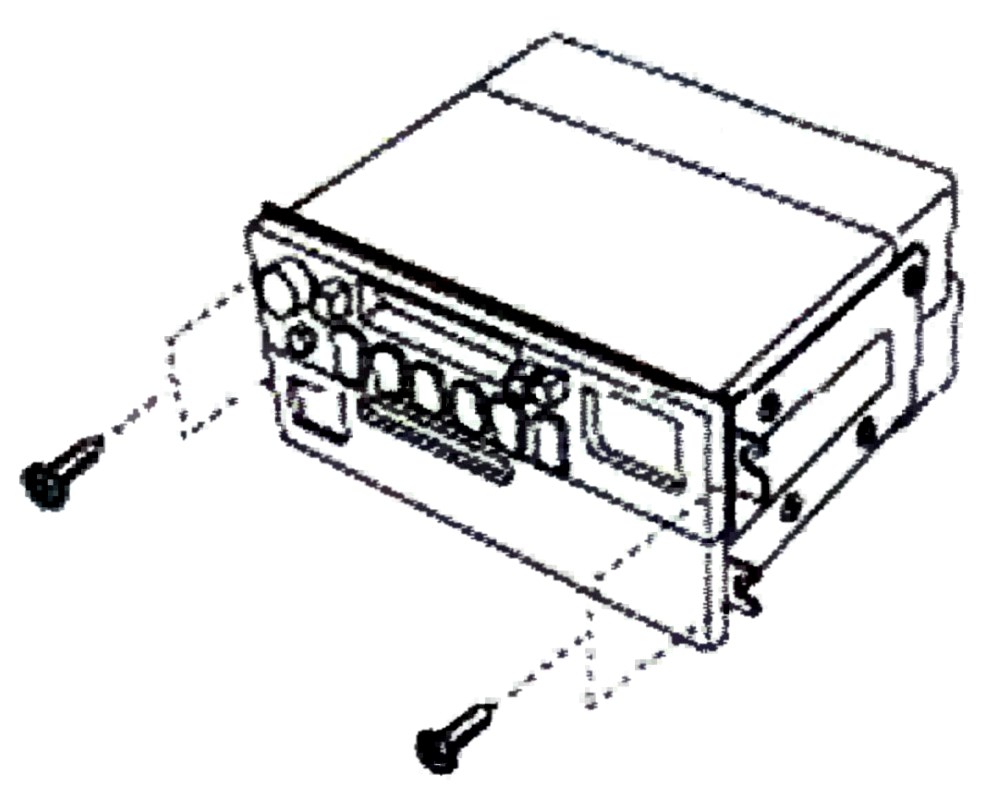

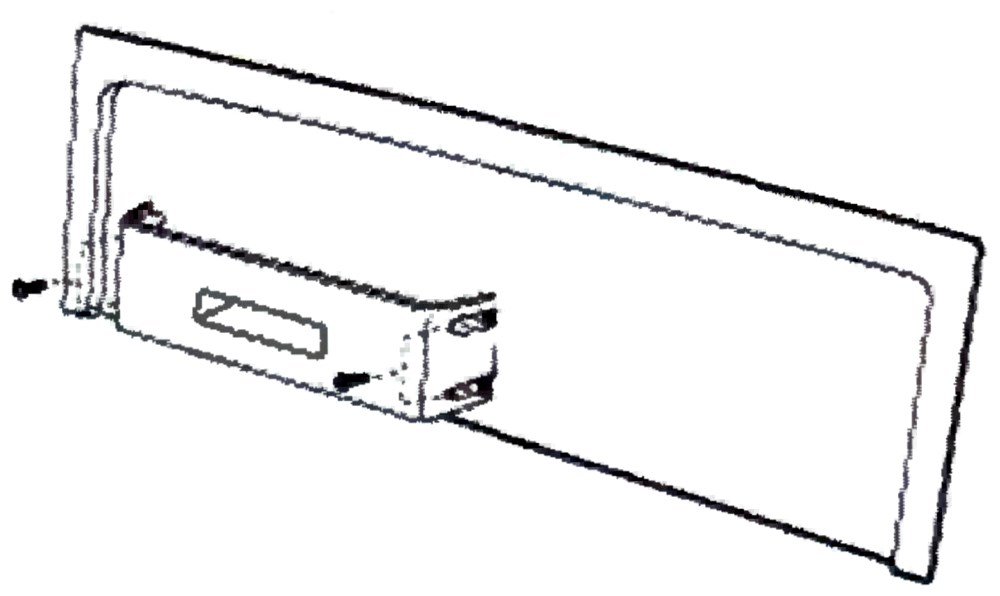

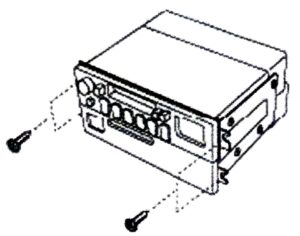

7. Снять магнитолу:

– отвинтить крепежные болты;

– извлечь магнитолу из шахты передней декоративной панели;

– разъединить соединительные разъемы магнитолы с обратной стороны.

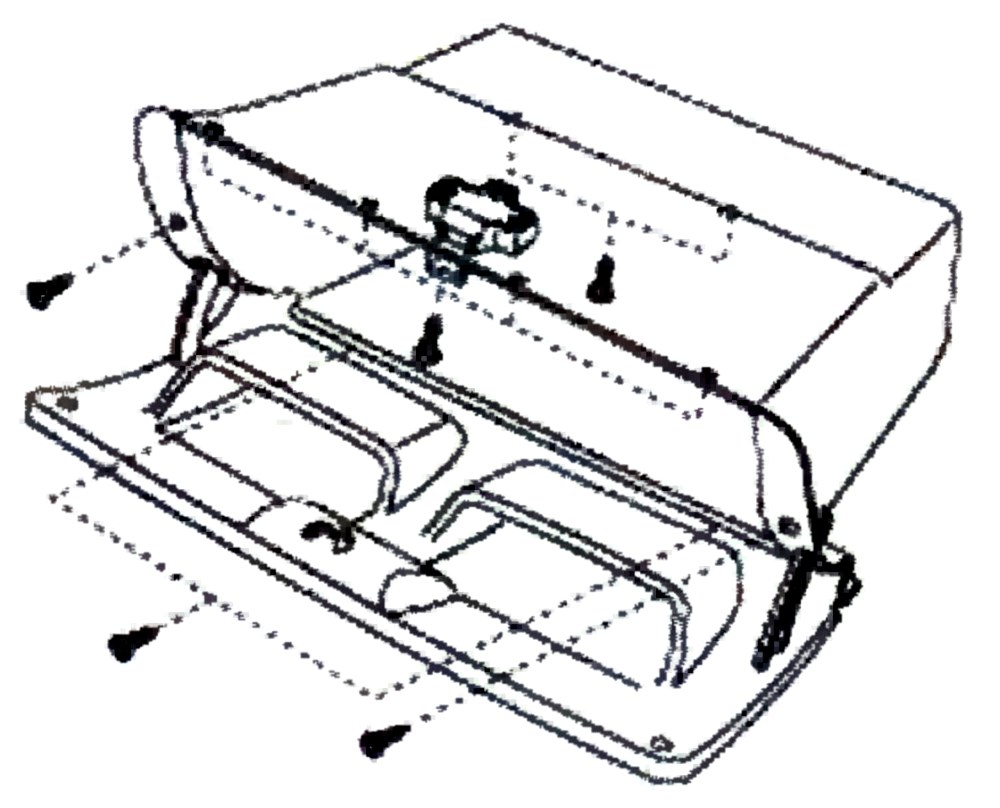

8. Снять вещевой ящик в сборе:

– отвинтить крепежные болты;

– извлечь вещевой ящик из передней декоративной панели.

9. Отвинтить крепежные болты и снять центральную нижнюю крышку.

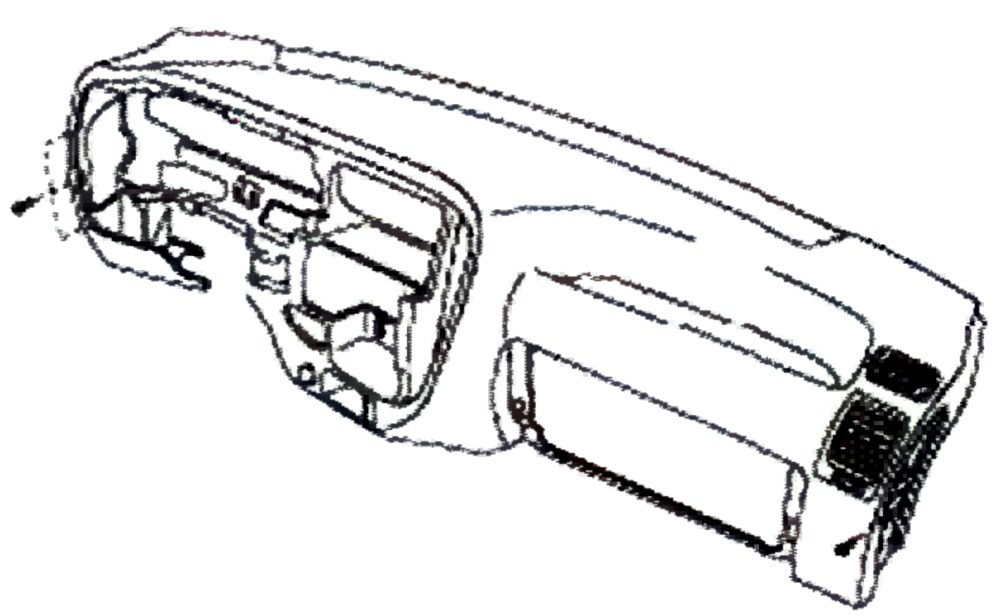

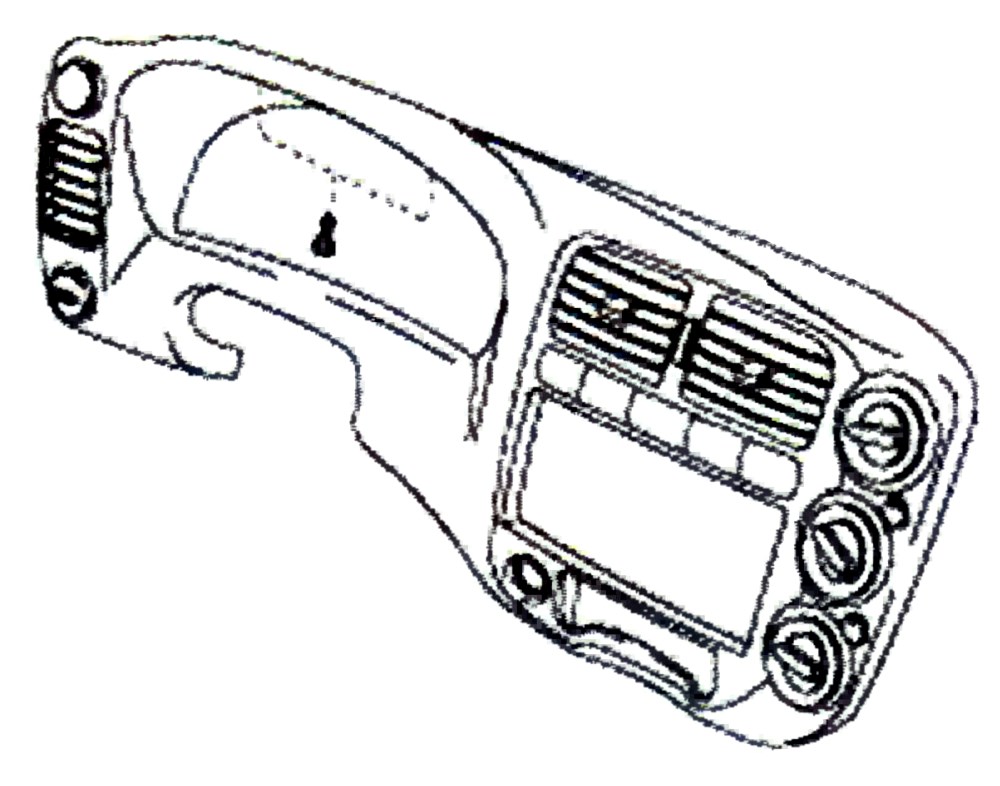

10. Снять переднюю декоративную панель:

– снять регулировочную головку троса антенны с левой стороны передней декоративной панели;

– отвинтить крепежные болты с правой и с левой стороны передней декоративной панели;

– отвинтить остальные крепежные болты передней декоративной панели;

– снять переднюю декоративную панель в сборе;

– разъединить соединительные разъемы с обратной стороны передней декоративной панели.

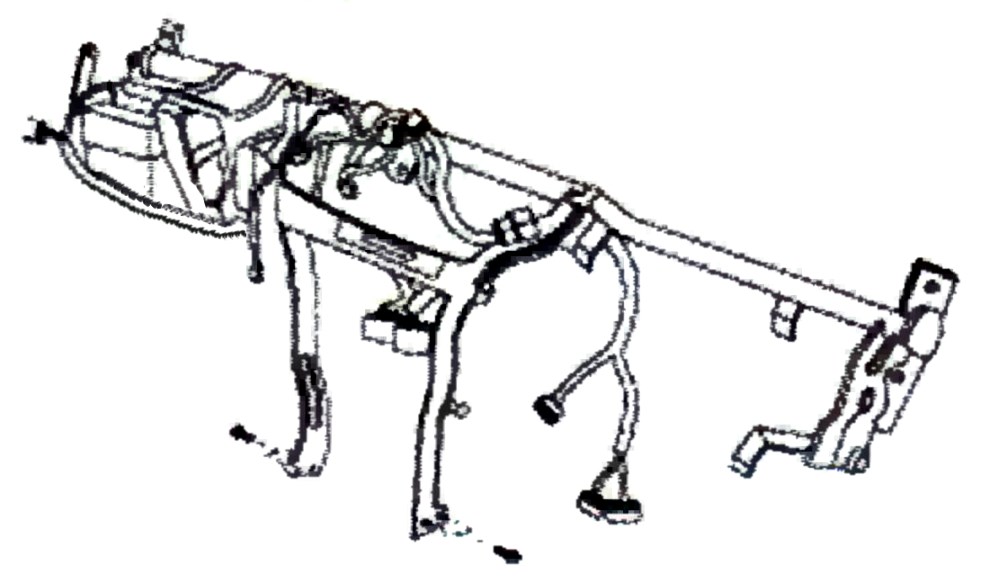

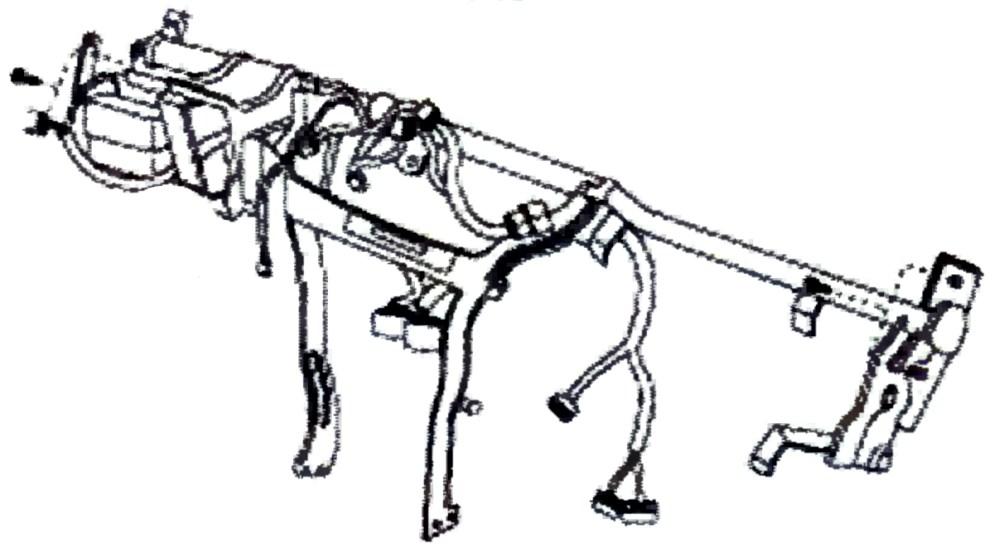

11. Поперечную балку передней декоративной панели:

– отвинтить крепежные болты поперечной балки передней декоративной панели с правой и с левой стороны;

– отвинтить нижние центральные крепежные болты поперечной балки передней декоративной панели;

– разъединить соединительные разъемы и извлечь поперечную балку передней декоративной панели.

Установка передней декоративной панели на транспортное средство.

Установку передней декоративной панели на транспортное средство производить в порядке обратном снятию.

Общее устройство, снятие и установка декоративной панели потолка.

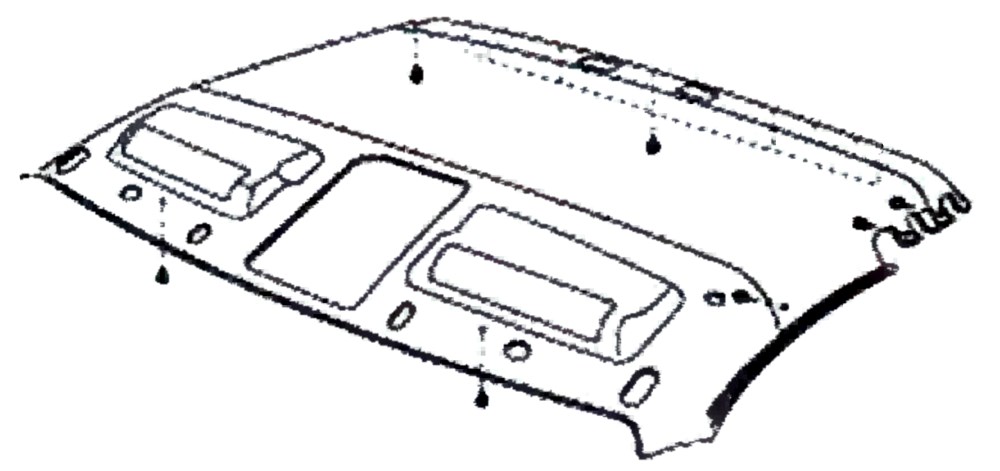

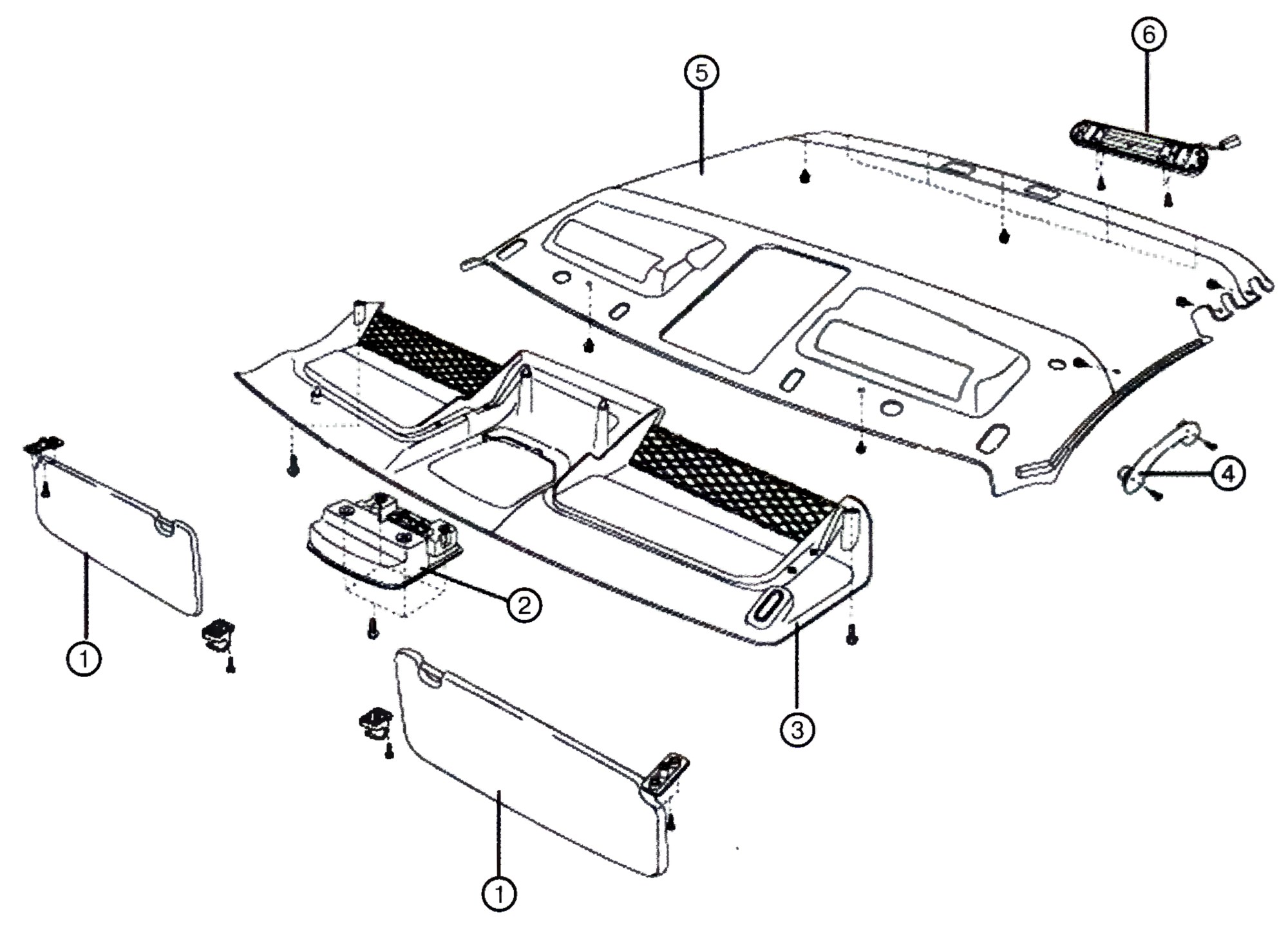

Общее устройство декоративной панели потолка.

1 – Солнцезащитный козырек; 2 – Передний потолочный фонарь; 3 – Верхняя потолочная консоль; 4 – Вспомогательные потолочные ручки; 5 – Декоративная панель потолка; 6 – Задний потолочный фонарь.

Снятие декоративной панели потолка.

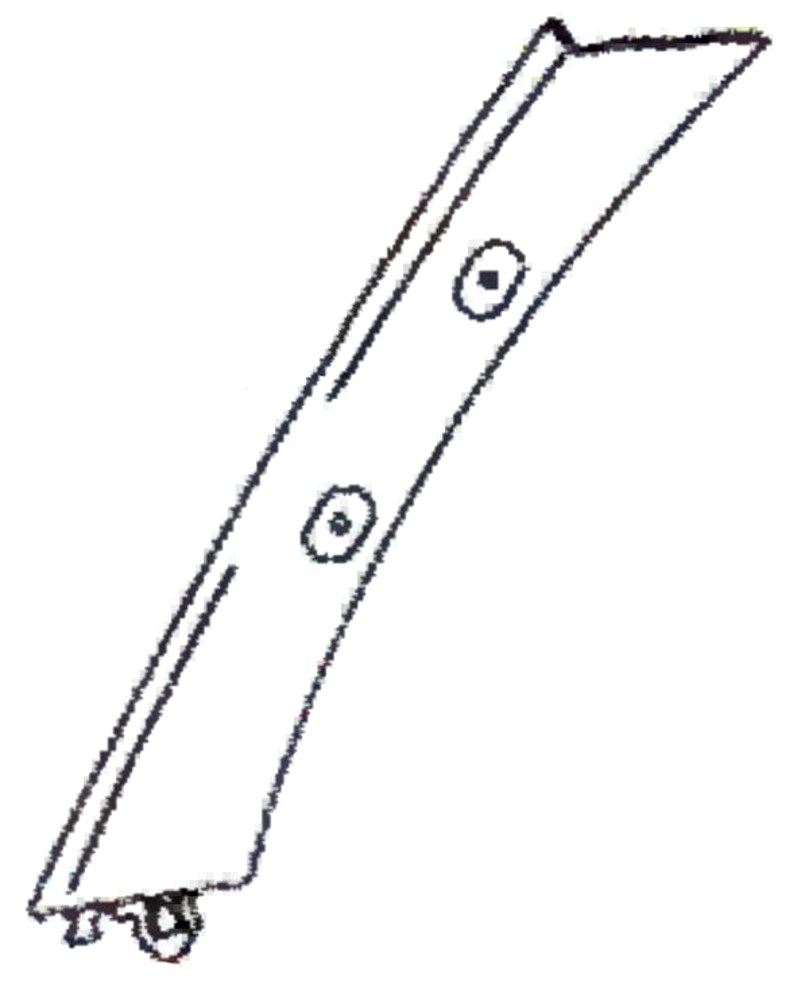

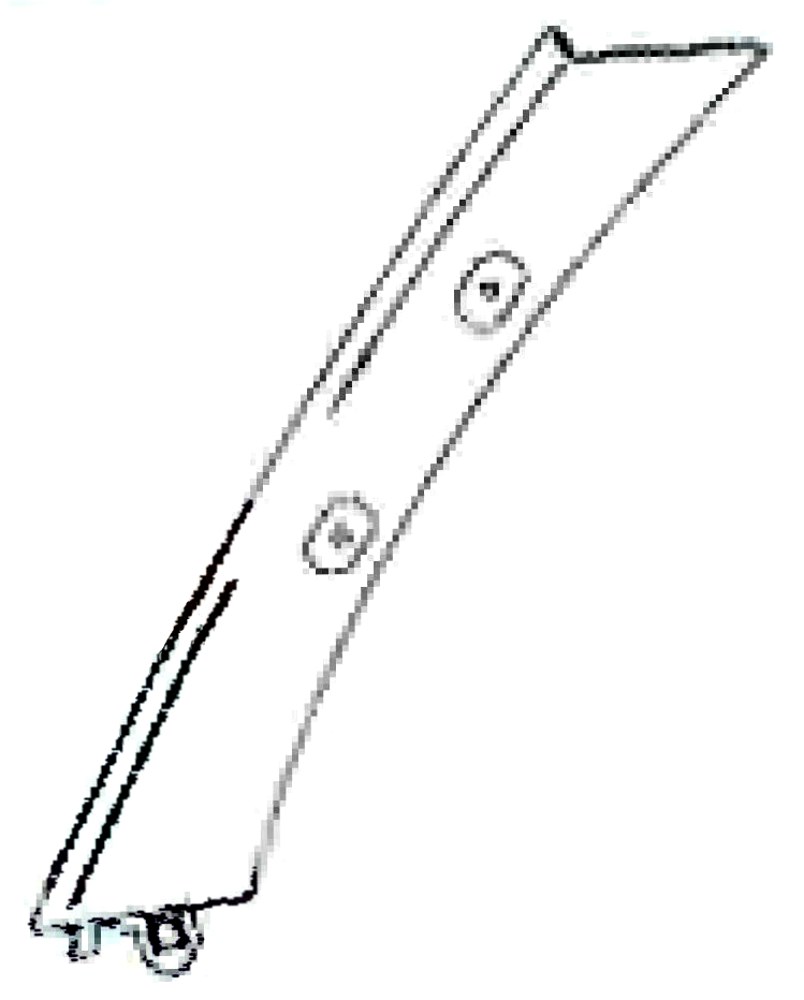

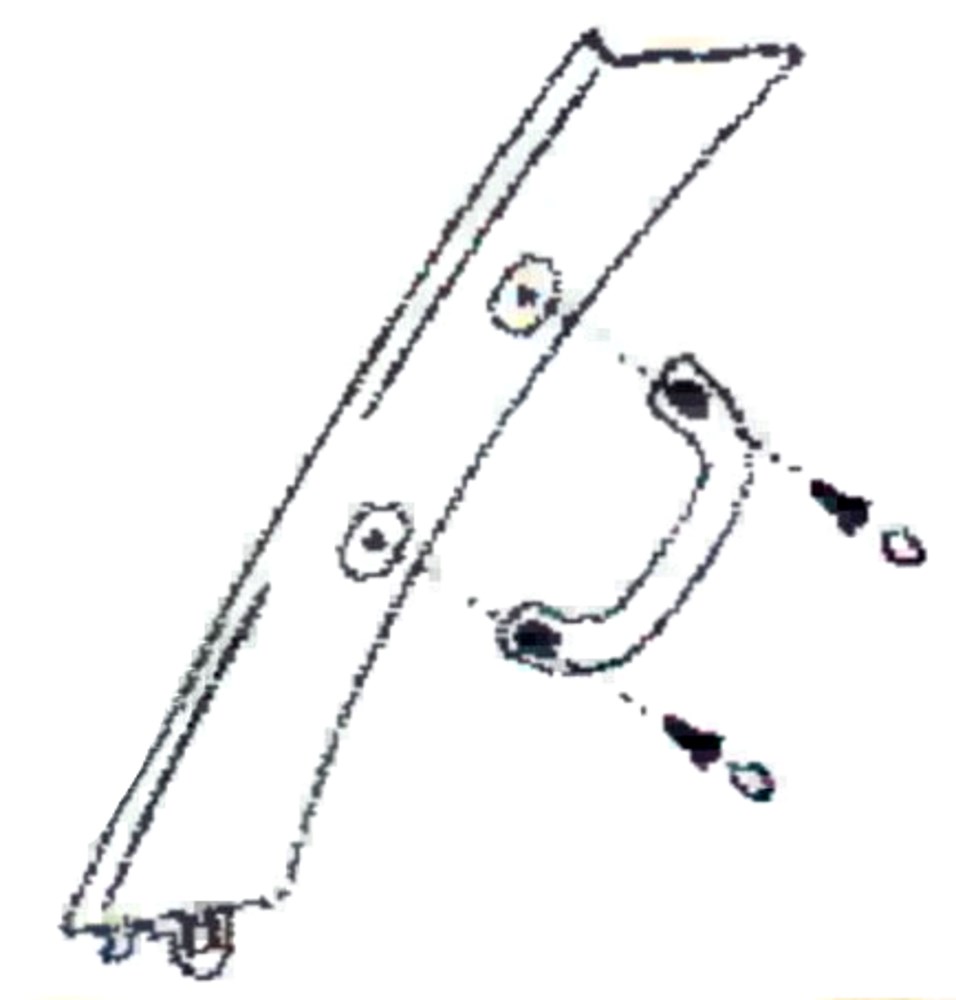

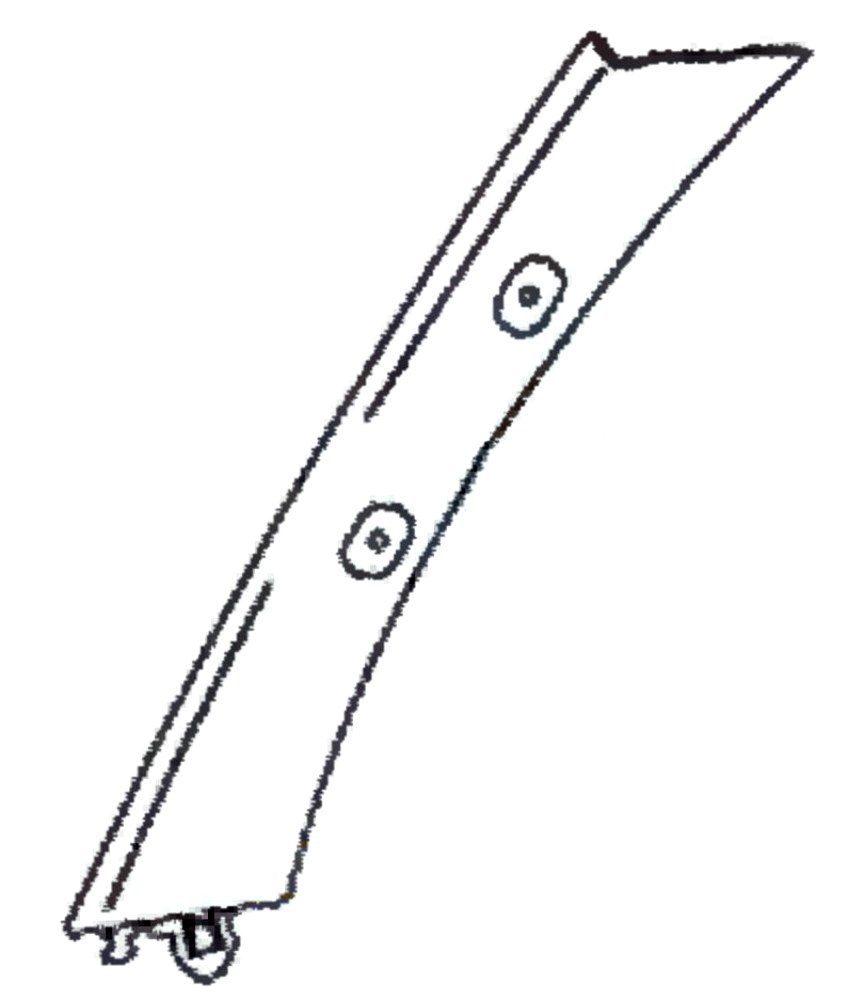

1. Снять переднюю декоративную панель боковой стойки:

– снять уплотнитель кузова;

– отвинтить крепежные болты и снять вспомогательную боковую ручку;

– снять переднюю декоративную панель боковой стойки.

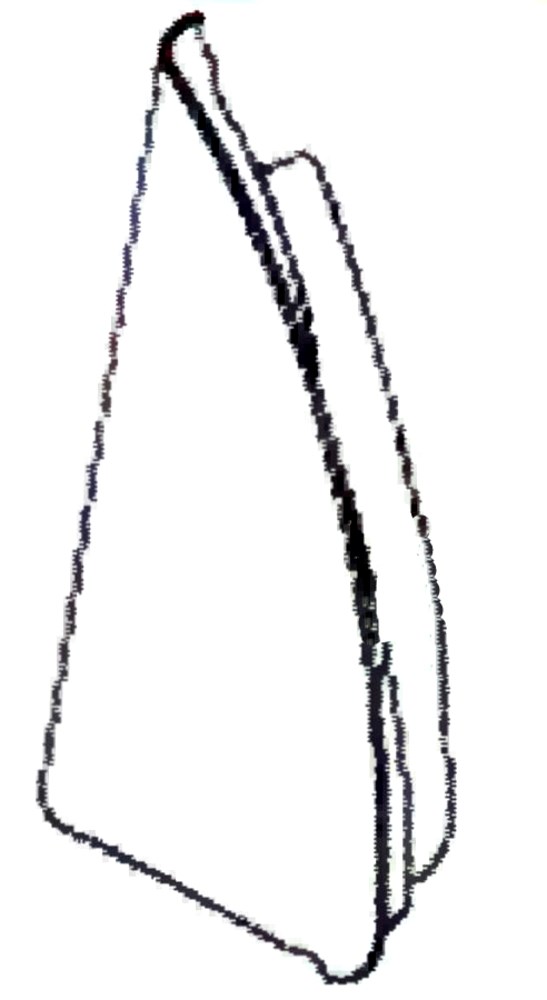

2. Снять нижнюю заднюю декоративную панель:

– отвинтить крепежные болты;

– снять нижнюю заднюю декоративную панель.

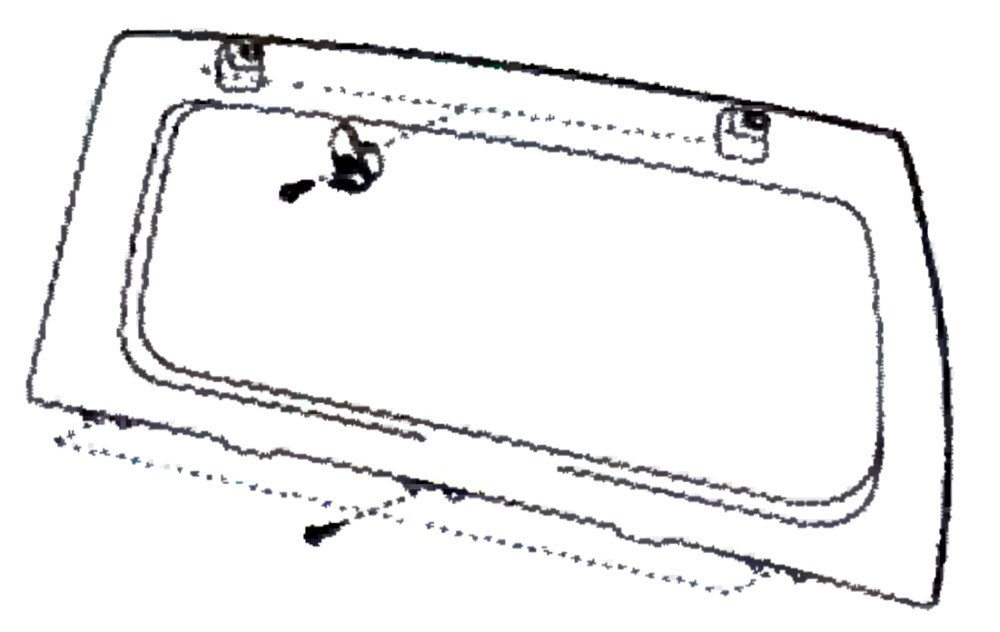

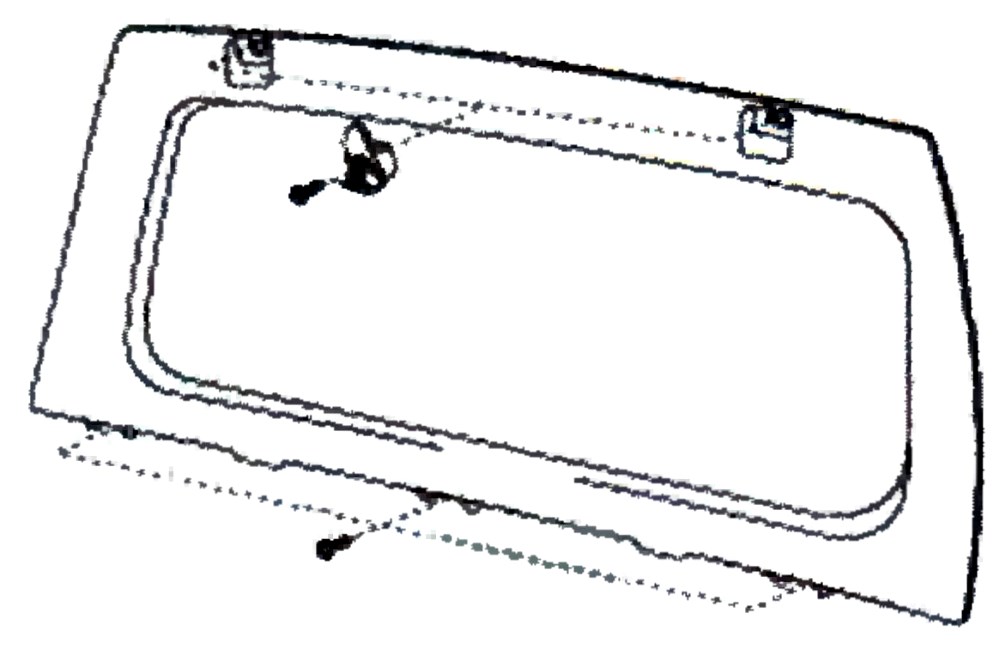

3. Снять верхнюю заднюю декоративную панель:

– снять крепежные крючки и болты;

– снять верхнюю заднюю декоративную панель.

4. Снять декоративную панель задней стойки:

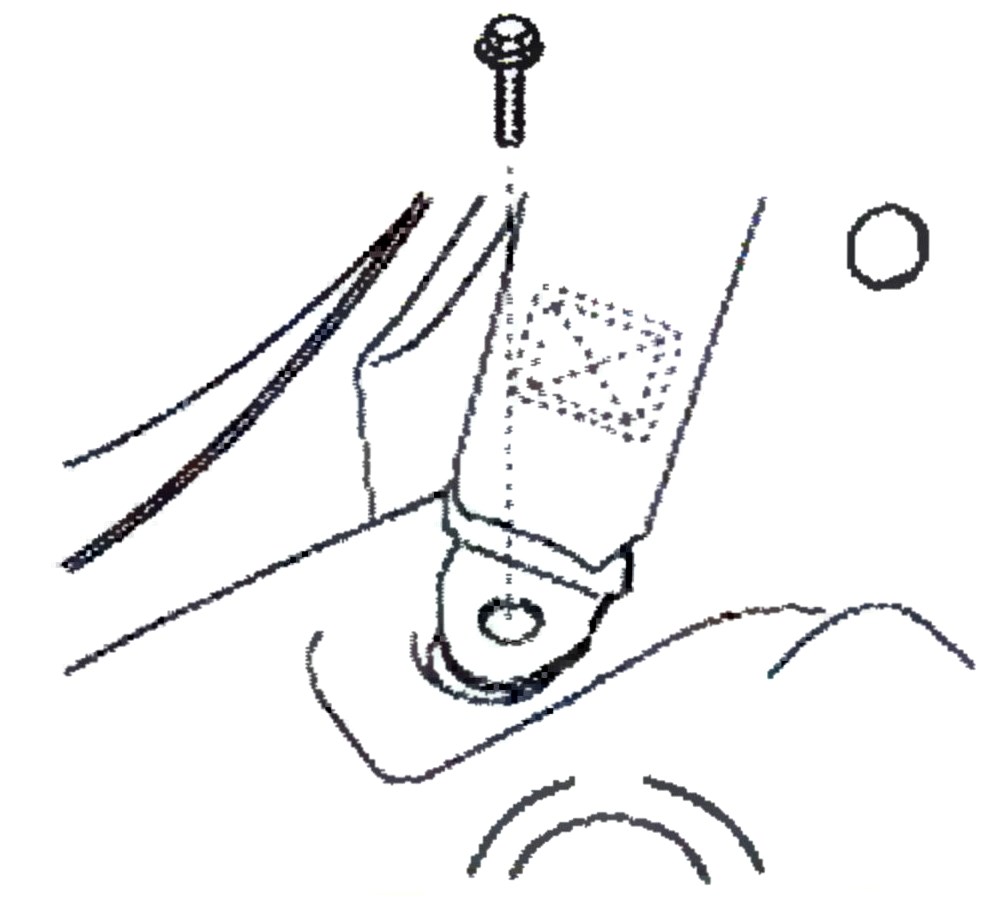

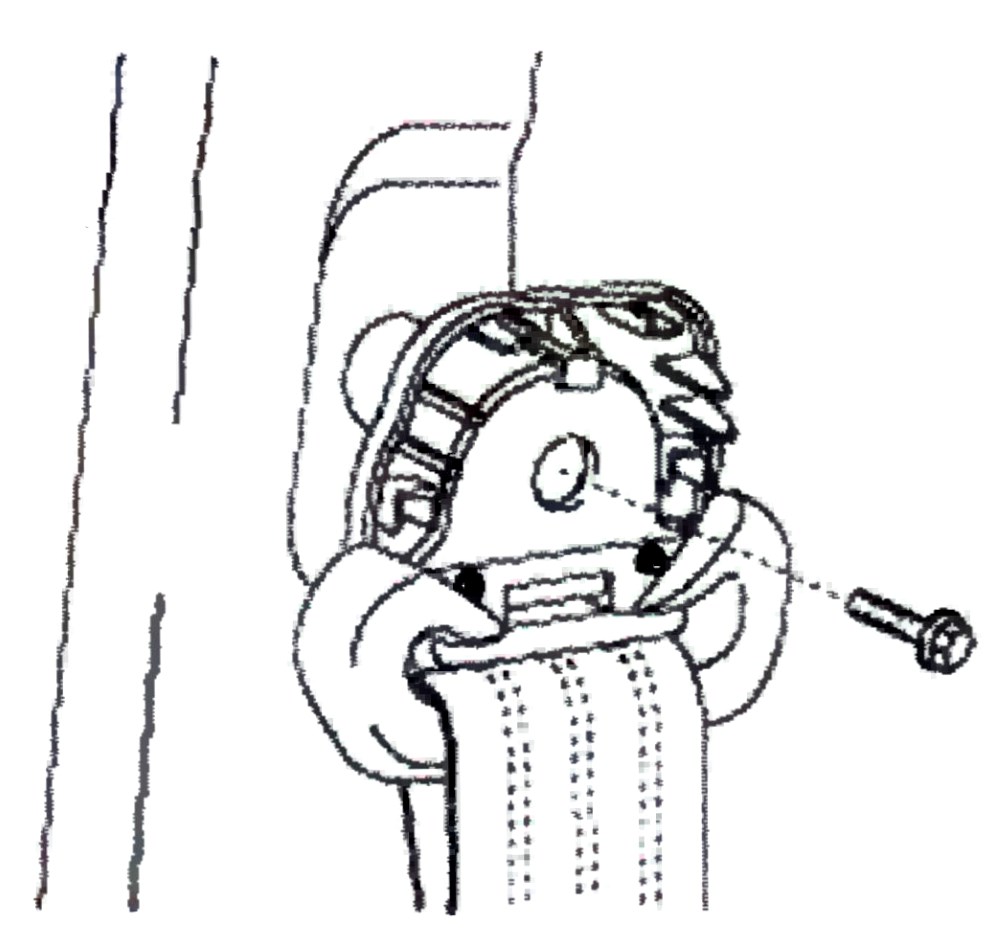

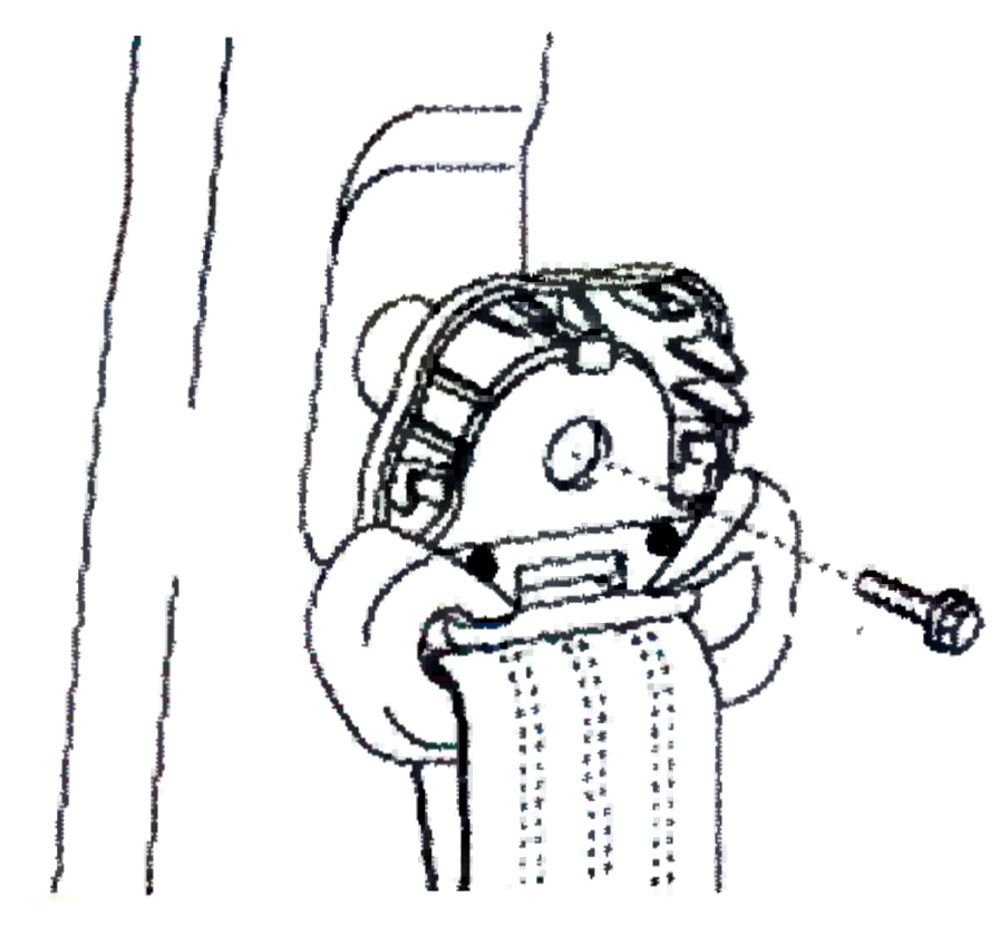

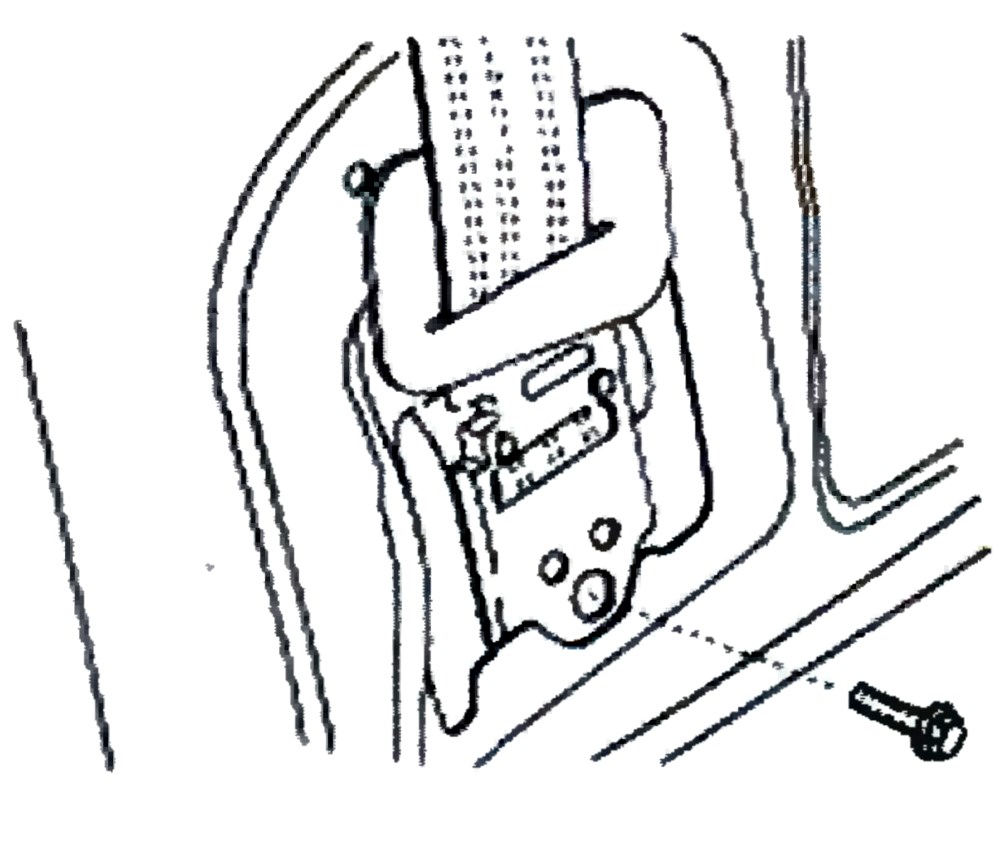

– отвинтить крепежные болты верхнего кронштейна ремня безопасности и снять последний;

– отвинтить крепежные болты декоративной панели;

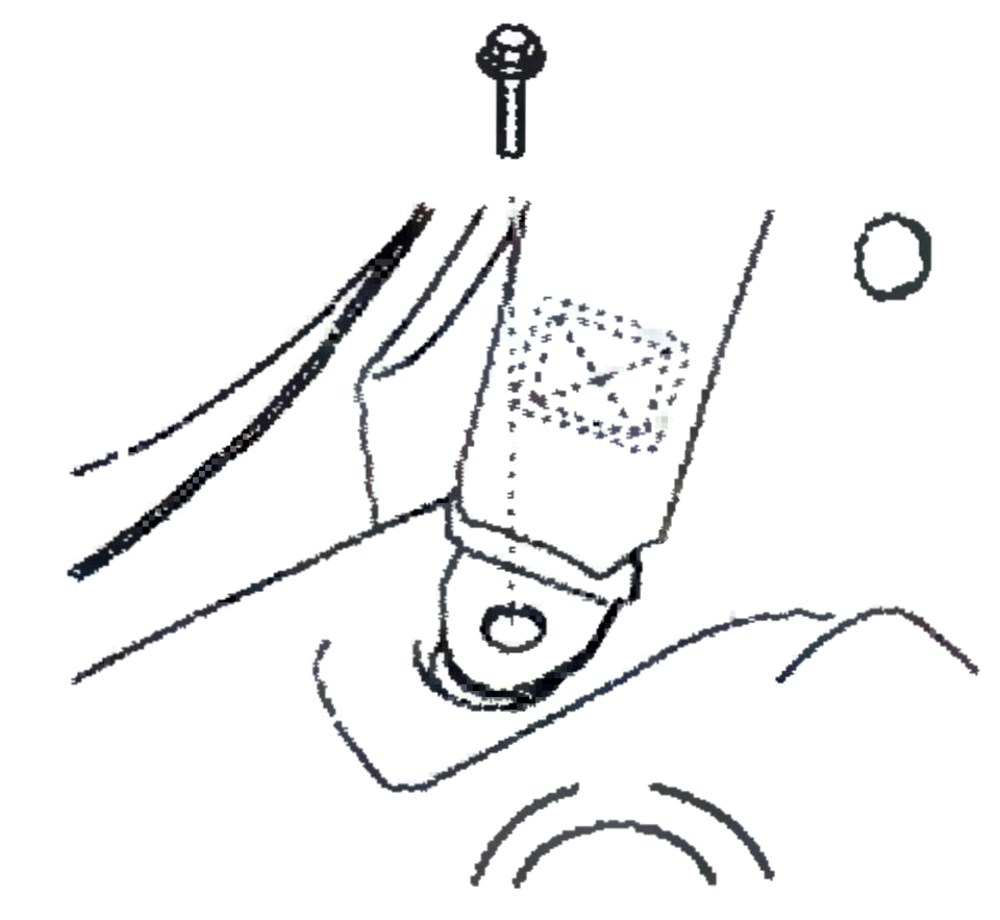

– отвинтить крепежные болты нижнего кронштейна ремня безопасности;

– снять декоративную панель, затем снять ремни безопасности и внутреннюю направляющую с задней декоративной панели.

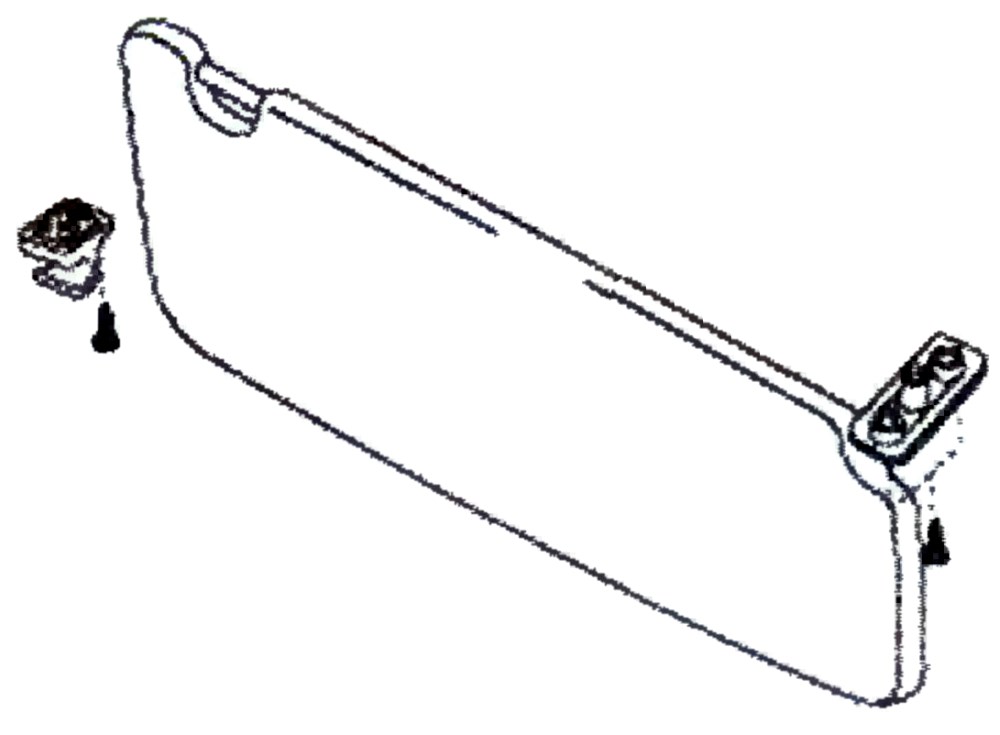

5. Снять солнцезащитный козырек:

– отвинтить крепежные болты;

– снять солнцезащитный козырек.

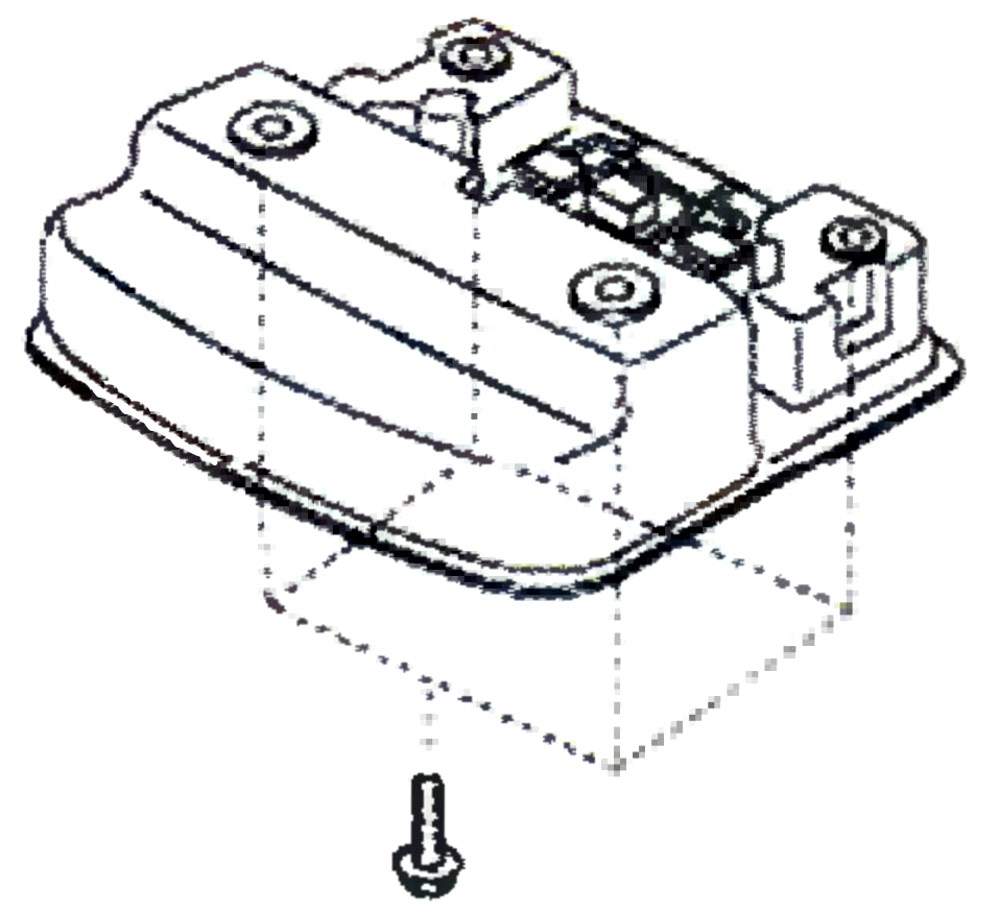

6. Снять передний потолочный фонарь:

– открыть стекло переднего потолочного фонаря и отвинтить крепежные болты;

– извлечь передний потолочный фонарь;

– извлечь лампу из переднего потолочного фонаря и разъединить соединительные разъемы.

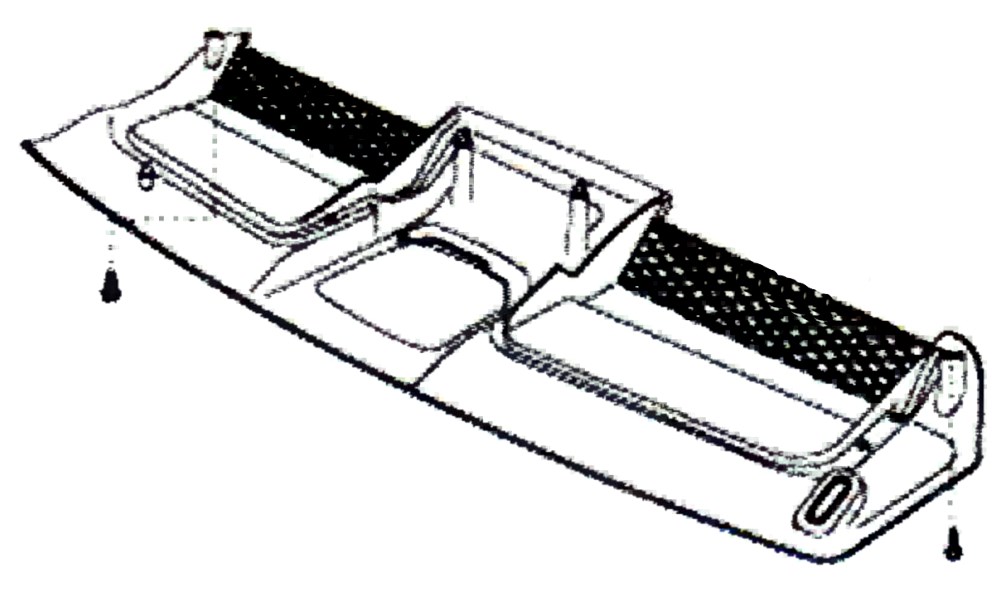

7. Снять заглушки и отвинтить крепежные болты, затем снять верхнюю потолочную консоль.

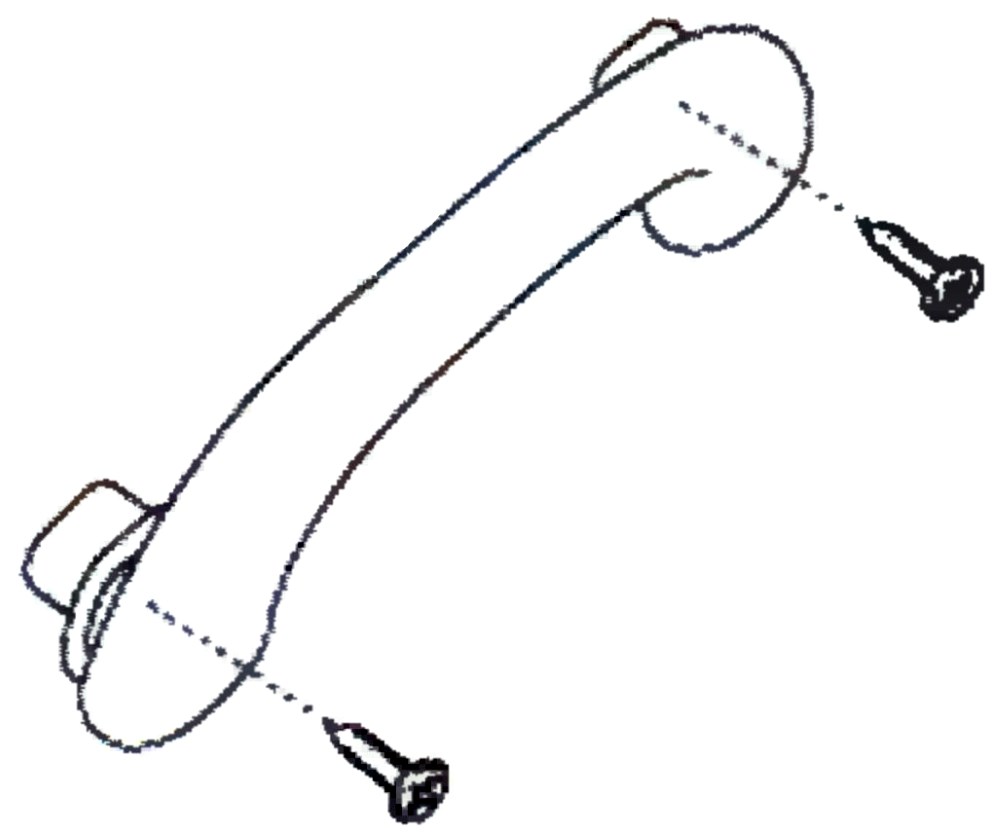

8. Отвинтить крепежные болты и снять вспомогательные потолочные ручки.

9. Снять задний потолочный фонарь:

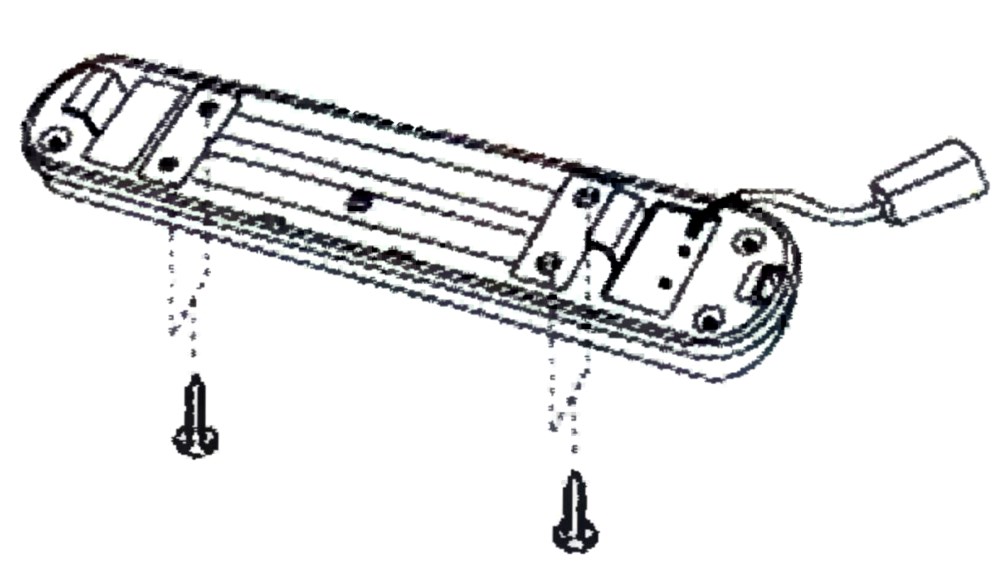

– отвинтить крепежные болты;

– снять задний потолочный фонарь и разъединить соединительные провода.

10. Извлечь крепежные кронштейны декоративной панели потолка и снять последнюю.

Установка декоративной панели потолка.

Установку декоративной панели потолка производить в порядке обратном снятию.

Общее устройство, снятие и установка внутренних декоративных панелей кабины транспортного средства.

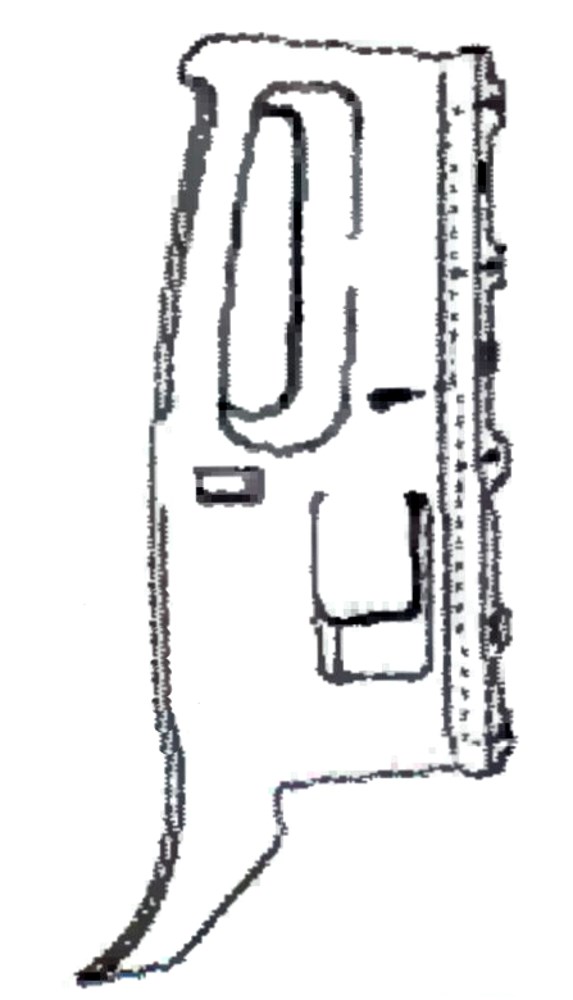

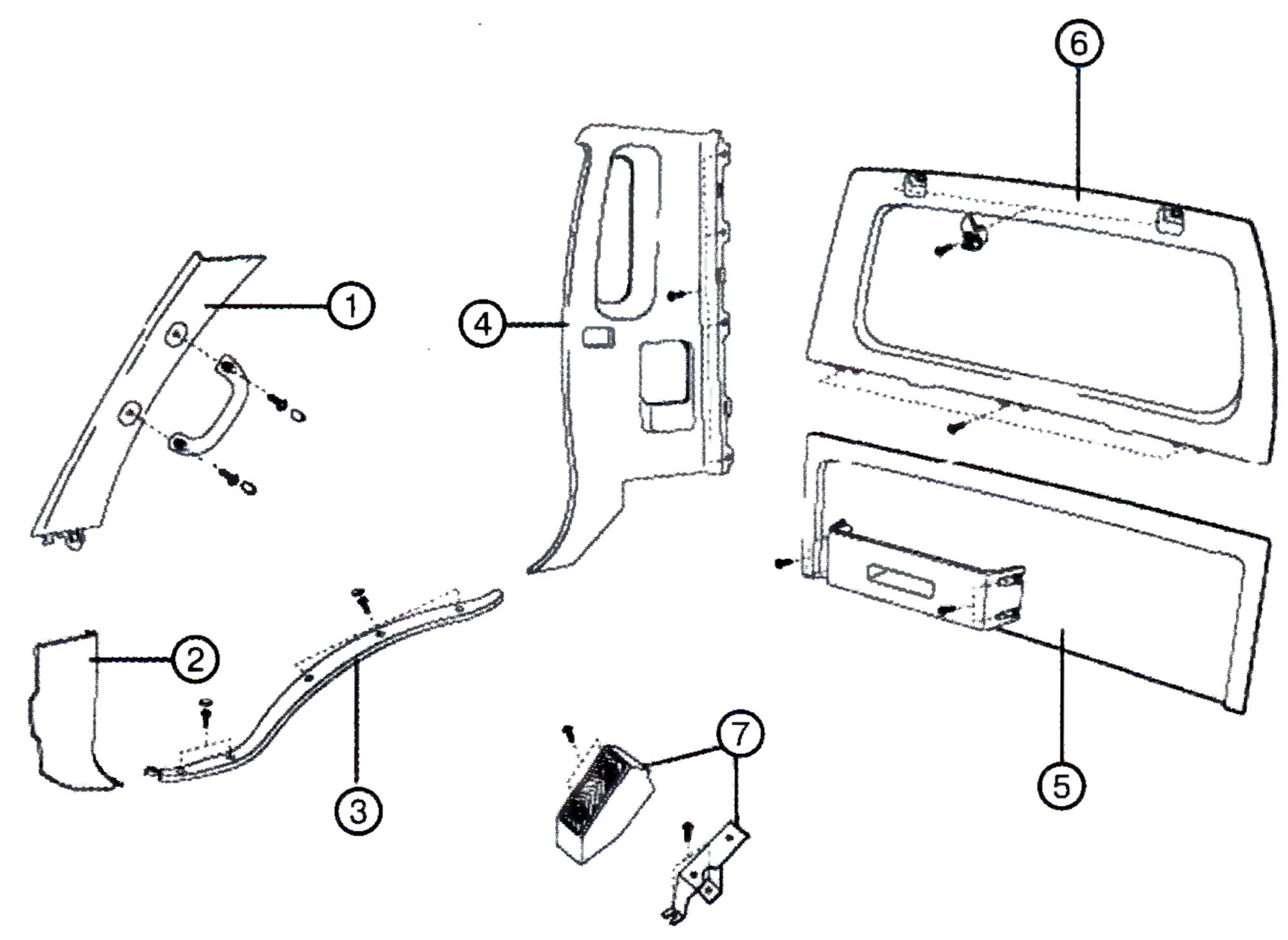

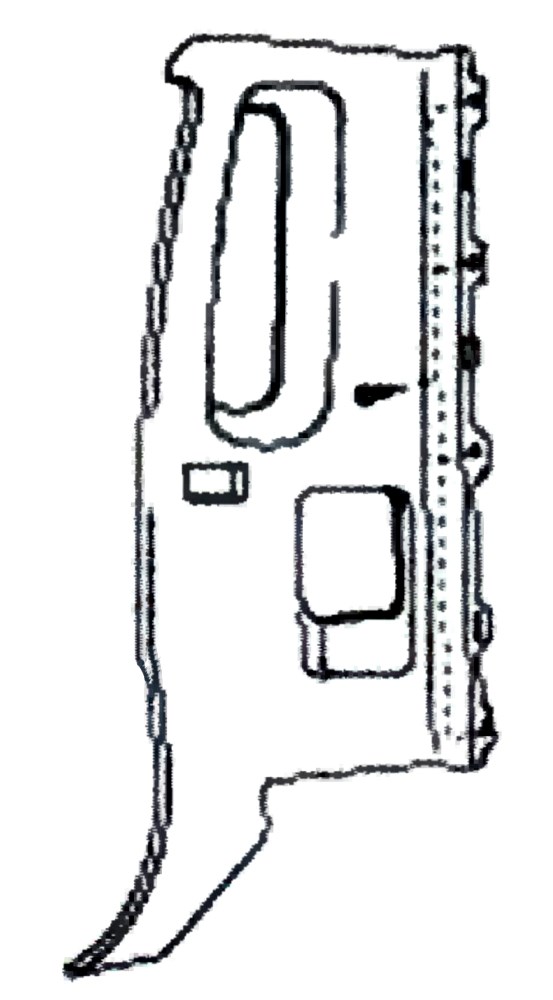

Общее устройство внутренних декоративных панелей кабины транспортного средства.

1 – Декоративная панель передней стойки; 2 – Внутренняя нижняя декоративная панель; 3 – Внутренняя декоративная панель передней двери; 4 – Задняя боковая панель; 5 – Нижняя задняя декоративная панель; 6 – Верхняя задняя декоративная панель; 7 – Упор для ноги в сборе.

Снятие и установка внутренних декоративных панелей кабины транспортного средства.

Снятие и установка внутренних декоративных панелей кабины транспортного средства были частично описаны в предыдущих разделах.

6. Ветровое стекло транспортного средства.

Снятие и установка ветрового стекла транспортного средства.

Снятие ветрового стекла транспортного средства.

1. Снять декоративные панели передней стойки:

– отвинтить крепежные болты и снять вспомогательную боковую ручку;

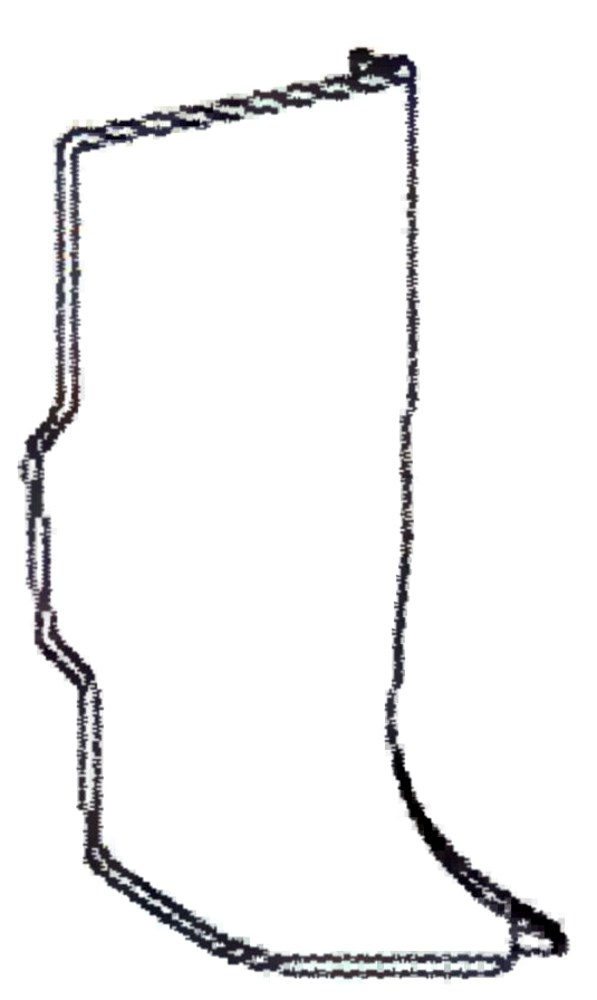

– снять переднюю декоративную панель боковой стойки.

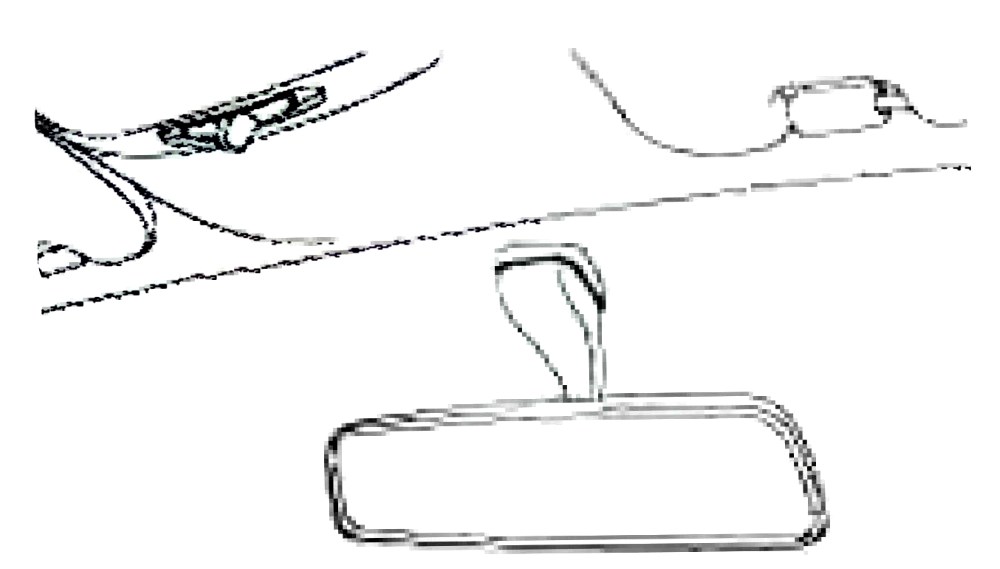

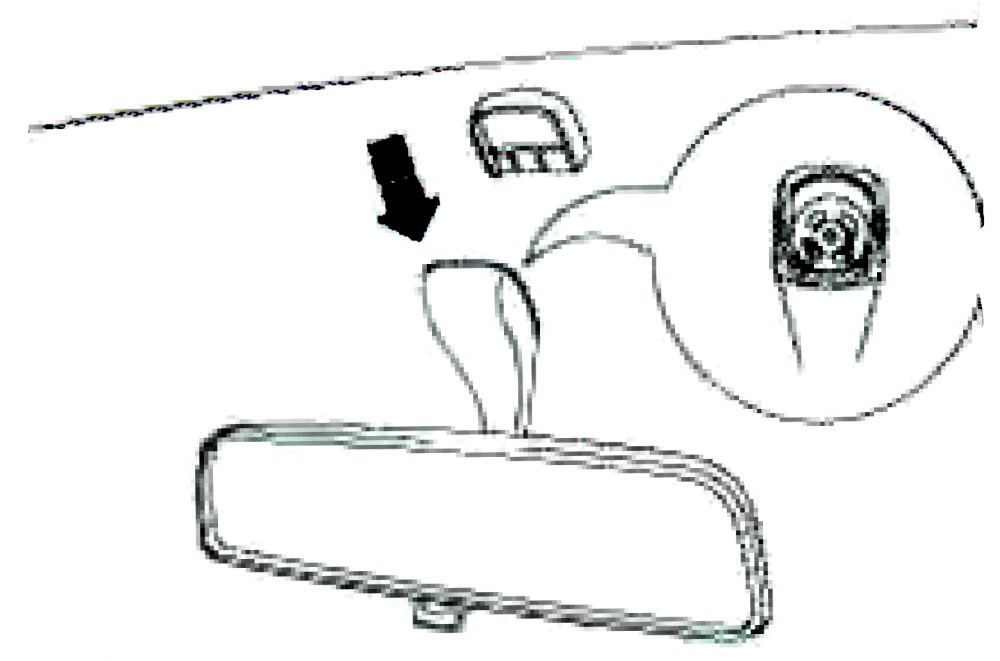

2. Снять внутренне зеркало заднего вида с ветрового стекла:

– снять внутренне зеркало заднего ветрового стекла с его посадочного места;

3. Снять стеклоочистители ветрового стекла:

– снять крышки стеклоочистителей ветрового стекла;

– отвинтить крепежные гайки стеклоочистителей;

– снять правый и левый стеклоочиститель ветрового стекла.

4. Снять кожух верхней крышки.

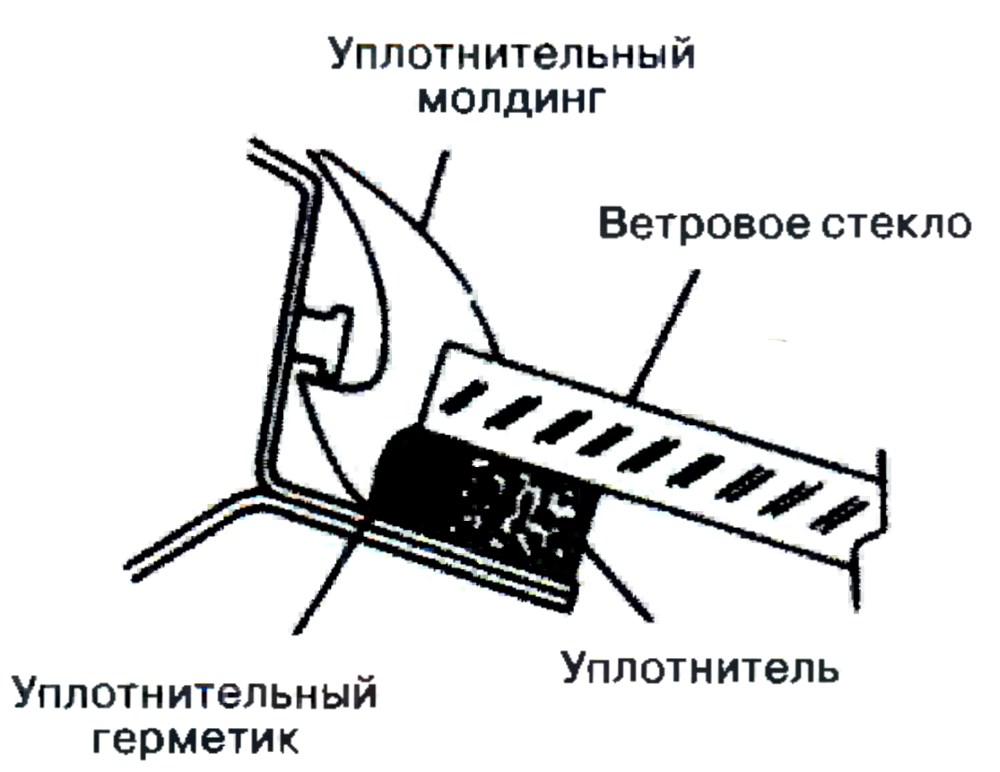

5. Снять боковой молдинг ветрового стекла.

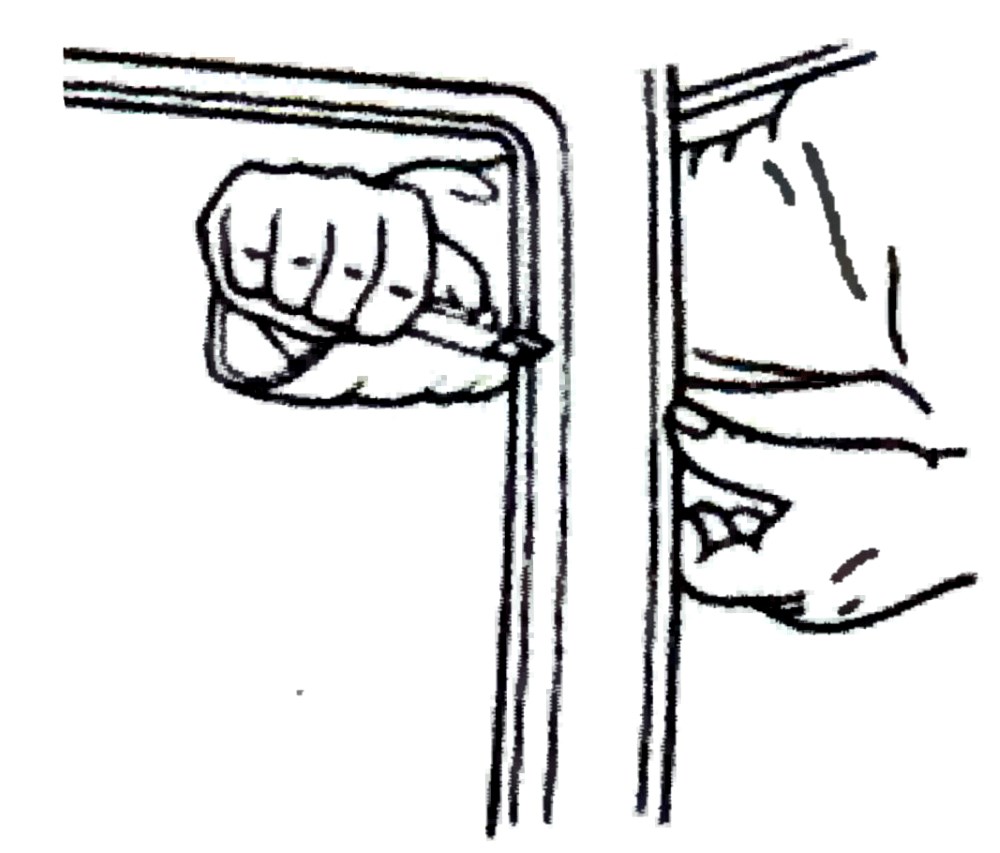

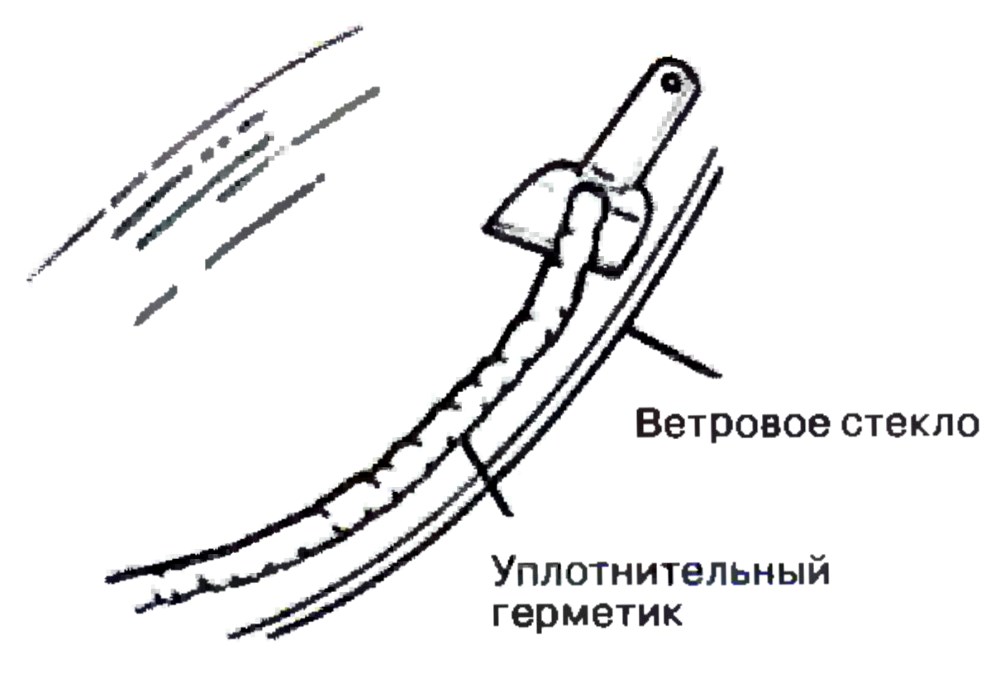

6. Используя нож удалить герметик с ветрового стекла.

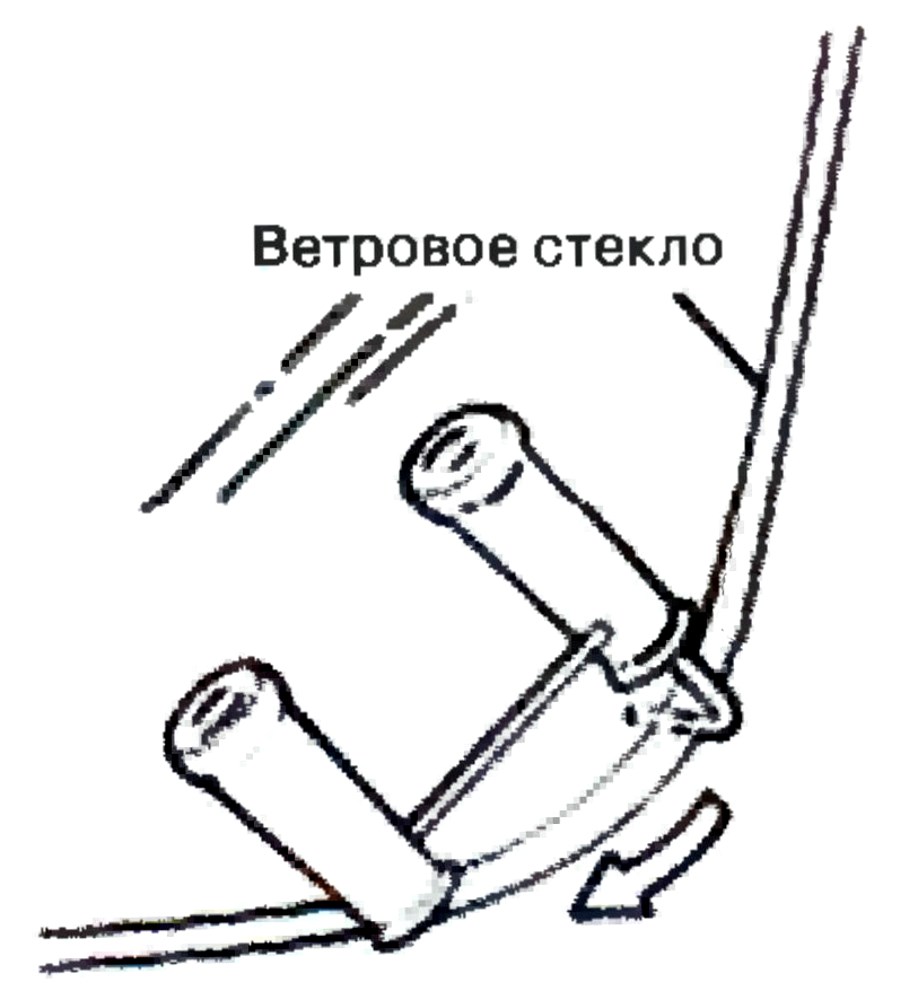

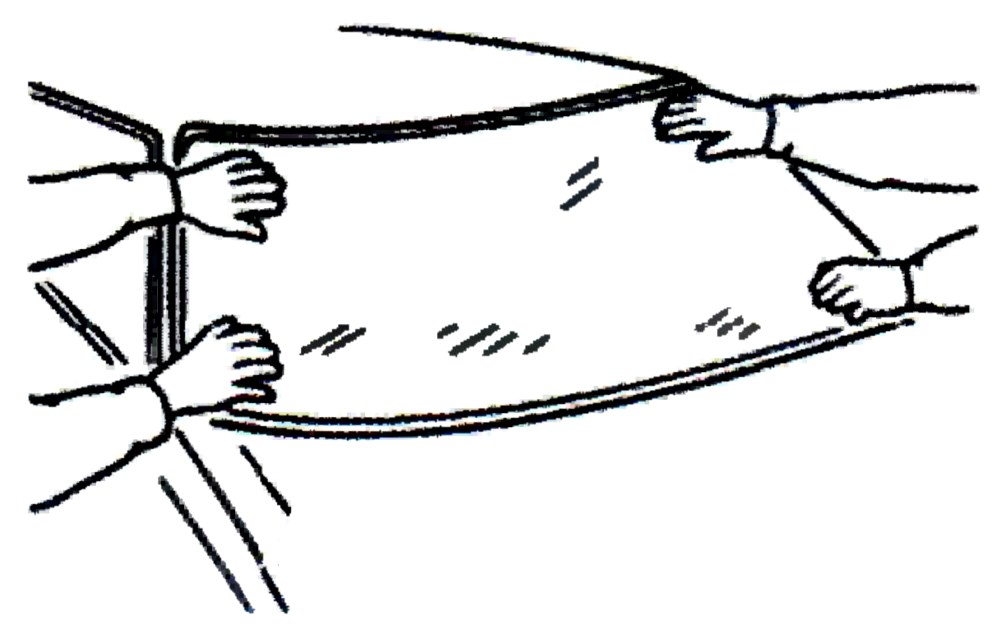

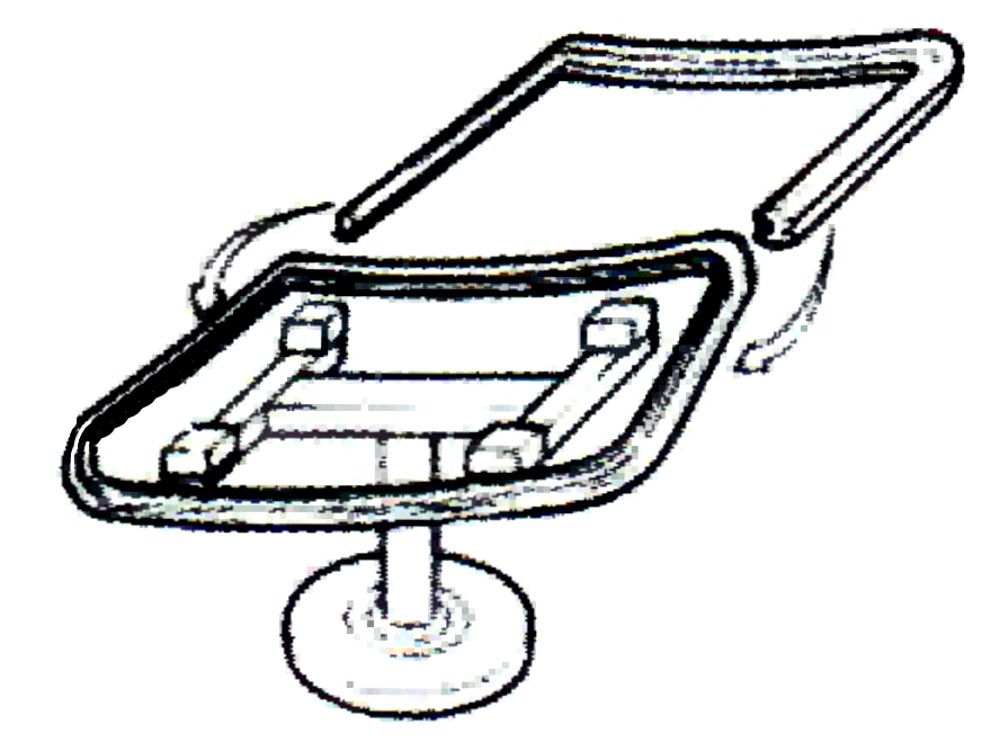

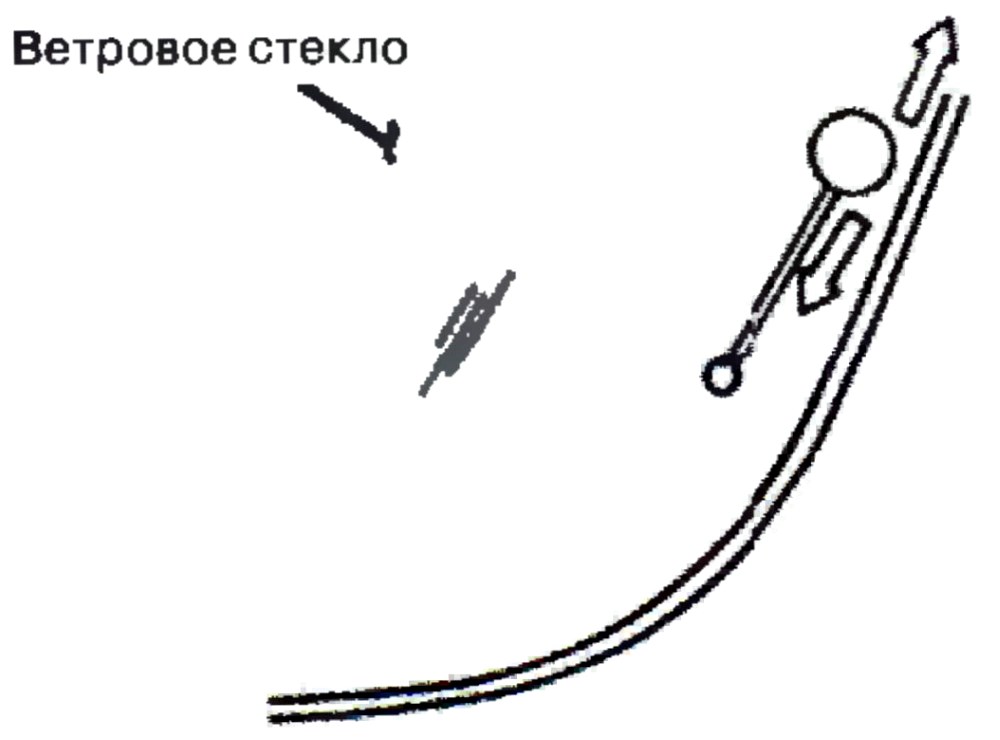

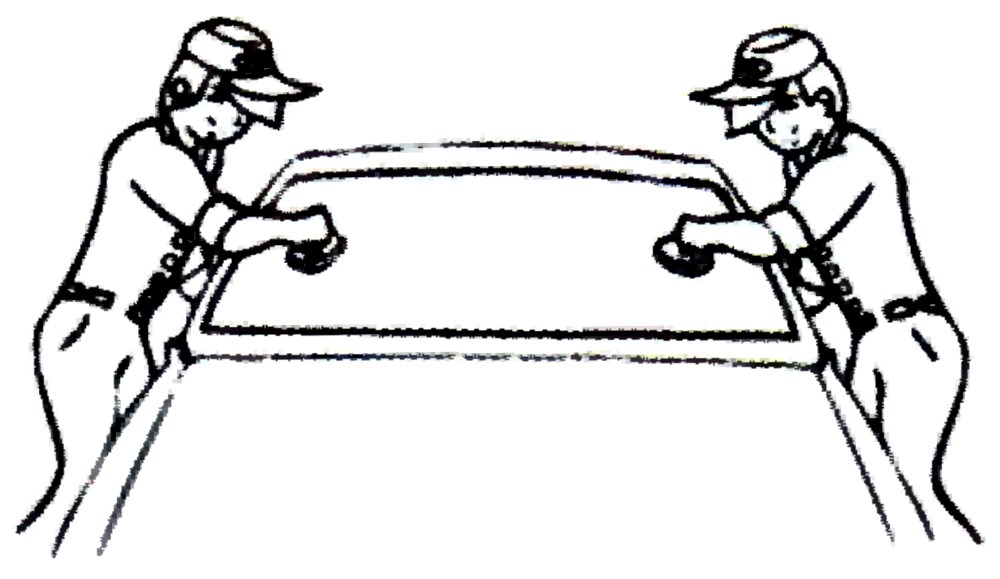

7. Используя вакуумные присоски снять ветровое стекло.

Установка ветрового стекла на транспортное средство.

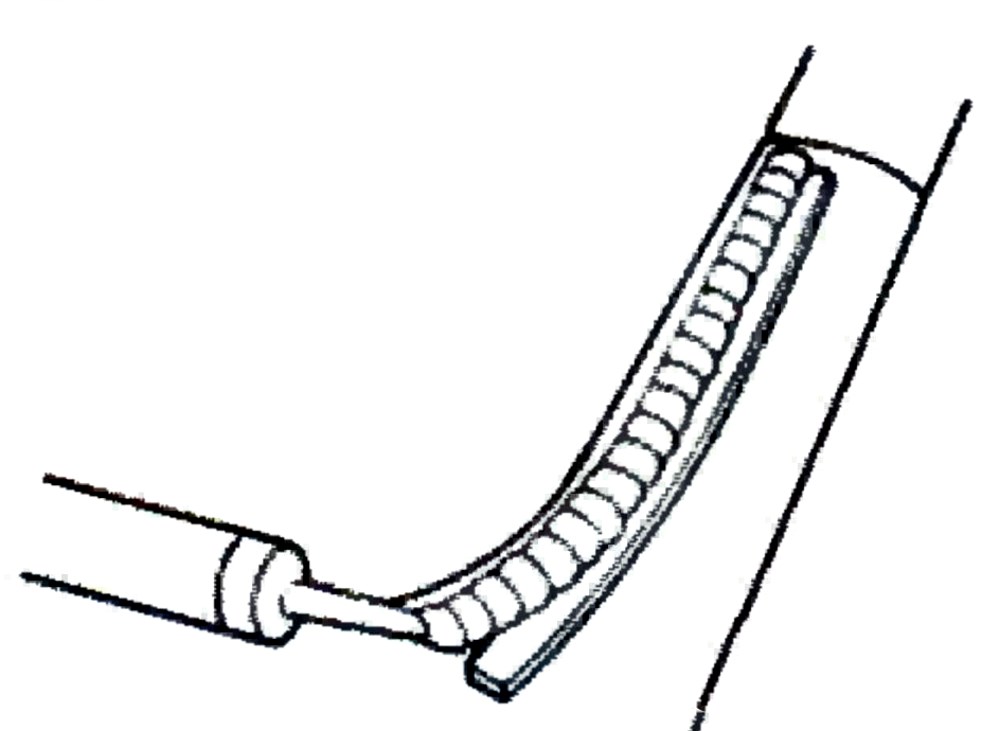

1. Используя скребок удалить остатки уплотнительного герметика с ветрового стекла.

2. Используя специальный нож удалить остатки уплотнительного герметика и пену с кузова.

Примечание:

• При удалении остатков уплотнительного герметика не обходимо следить за тем, чтобы не удалить лакокрасочное покрытие с кузова транспортного средства.

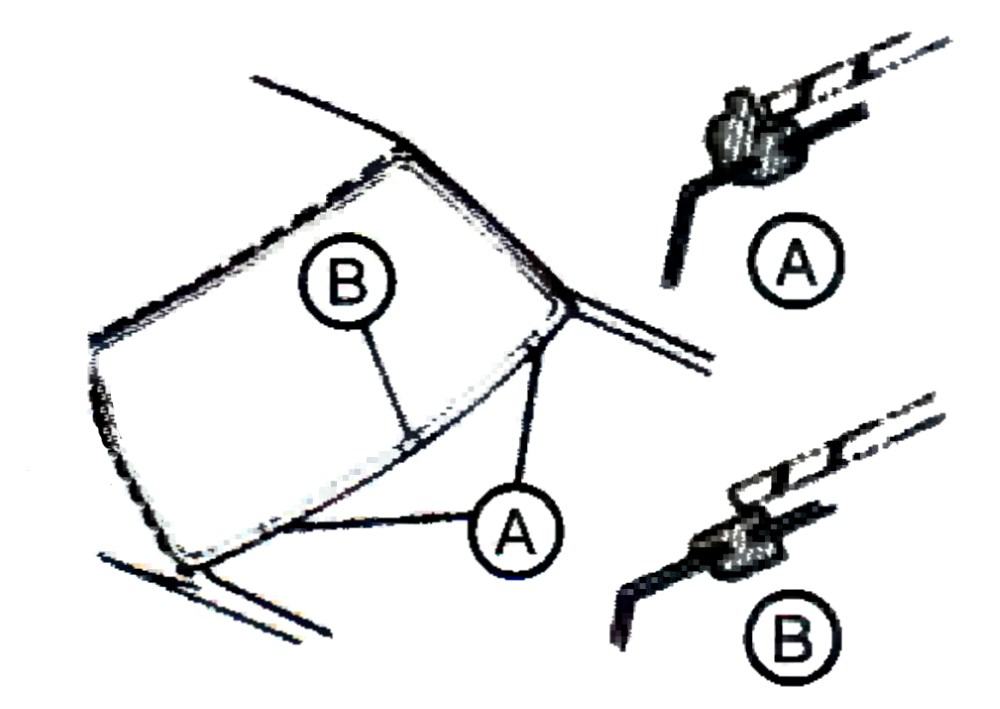

3. Используя специальный стеклоочиститель очистить ветровое стекло с внутренней стороны.

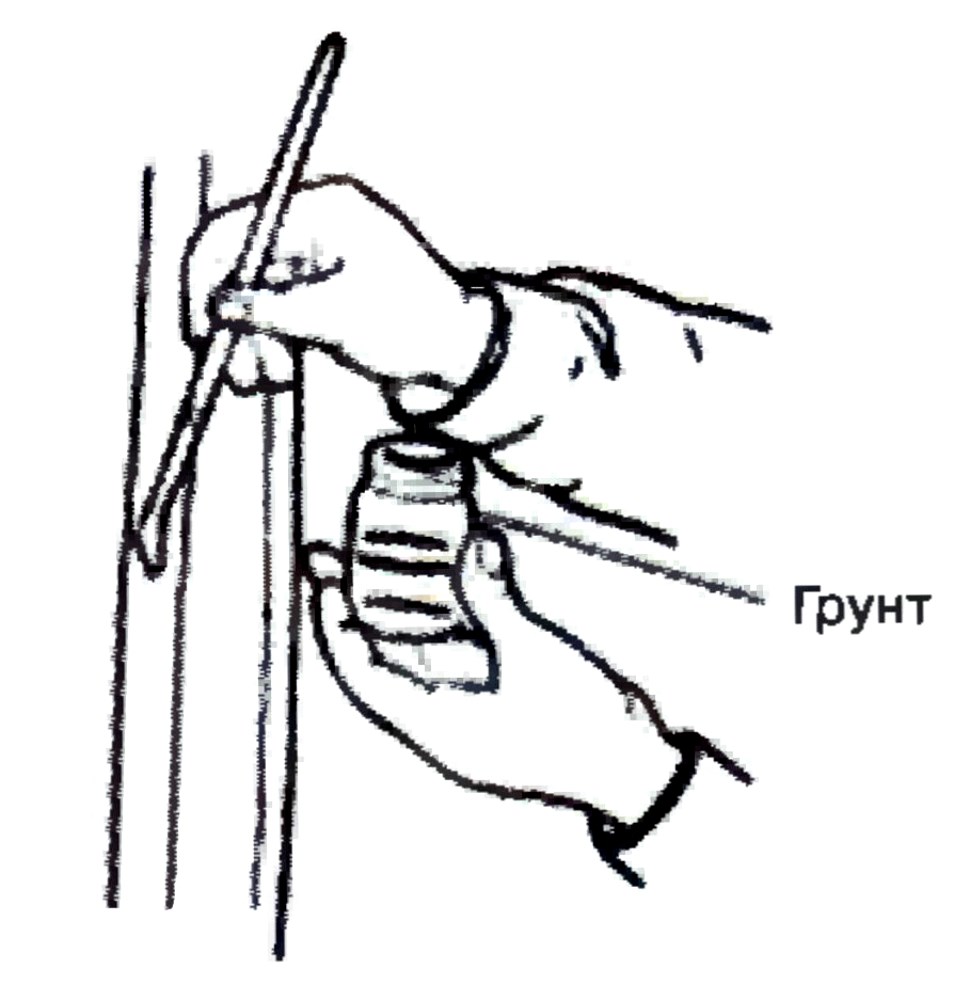

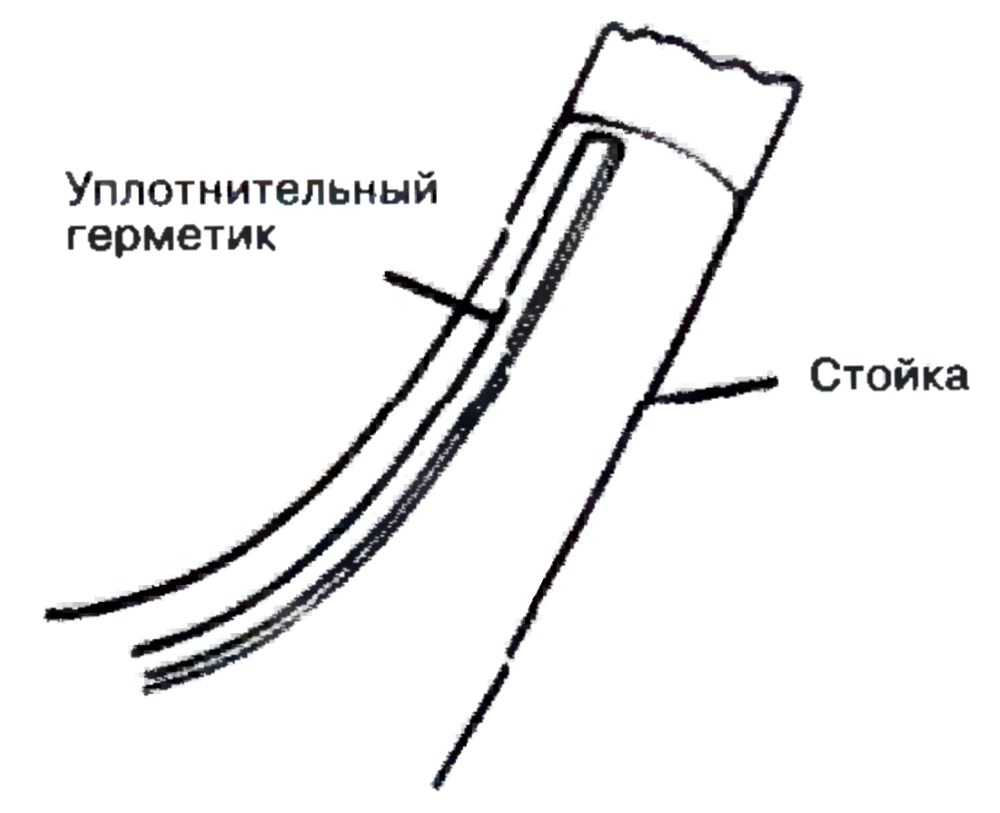

4. Загрунтовать полосу в 20 мм по периметру ветрового стекла со стороны крайней кромки.

5. Загрунтовать контактную поверхность ветрового стекла на кузове транспортного средства.

6. Повторно нанести слой грунта на ветровое стекло.

Примечание:

• Не касаться обработанной поверхности руками и не наносить другие вещества, так как это может привести к нарушению герметичности соединения.

7. Нанести самоклеющееся уплотнение на кузов транспортного средства.

8. Нанести уплотнительный герметик на кузов транспортного средства слева от самоклеющегося уплотнения. Слой уплотнительного герметика должен быть выше, чем слой самоклеющегося уплотнения.

9. Установить уплотнительный молдинг на ветровое стекло.

10. Установить ветровое стекло в кузов транспортного средства и убедится в том, что резиновый молдинг стал на свое посадочное место.

11. Установить ветровое стекло до упора в кузов транспортного средства.

12. Проверить герметичность установки ветрового стекла водой.

13. Установить правый и левый стеклоочиститель, и завинтить крепежные гайки.

14. Установить крышки стеклоочистителей.

15. Установить декоративную панель боковой стойки и завинтить крепежные болты.

16. Установить вспомогательную боковую ручку и завинтить крепежные болты.

7. Передний бампер.

Общее устройство, снятие и установка переднего бампера транспортного средства.

Общее устройство переднего бампера транспортного средства.

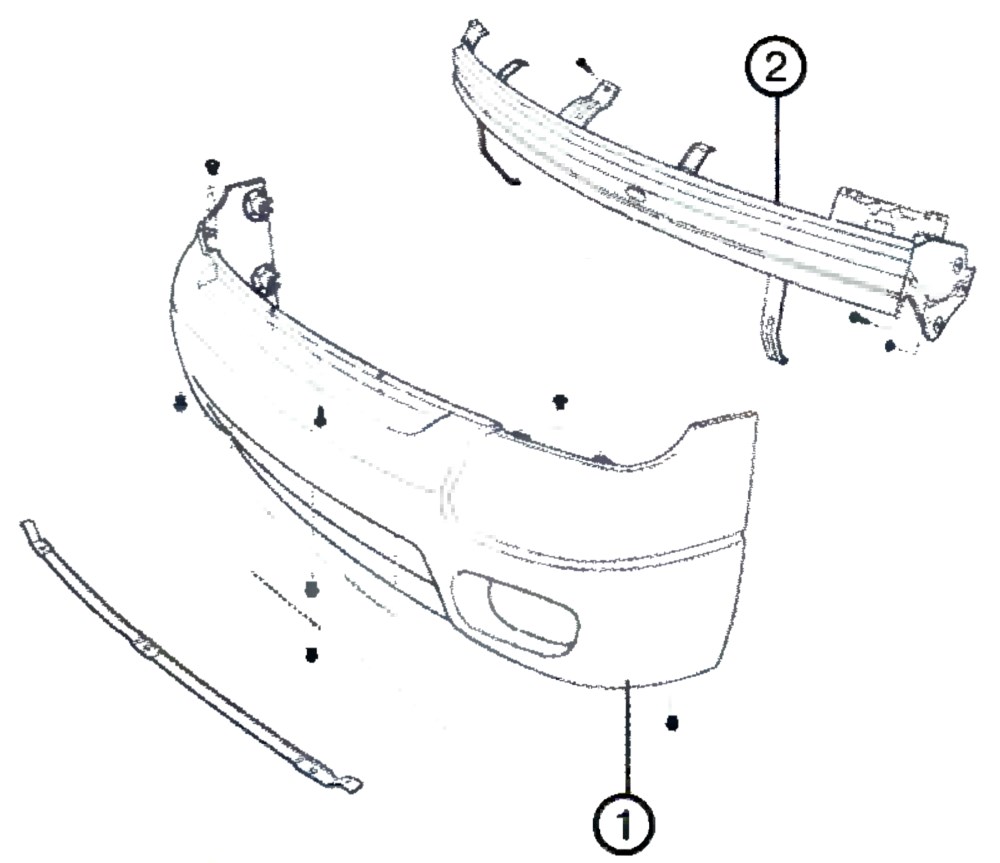

1 – Декоративная панель переднего бампера транспортного средства; 2 – Балка переднего бампера транспортного средства.

Снятие переднего бампера с транспортного средства.

1. Извлечь правую и леву фару из переднего бампера транспортного средства.

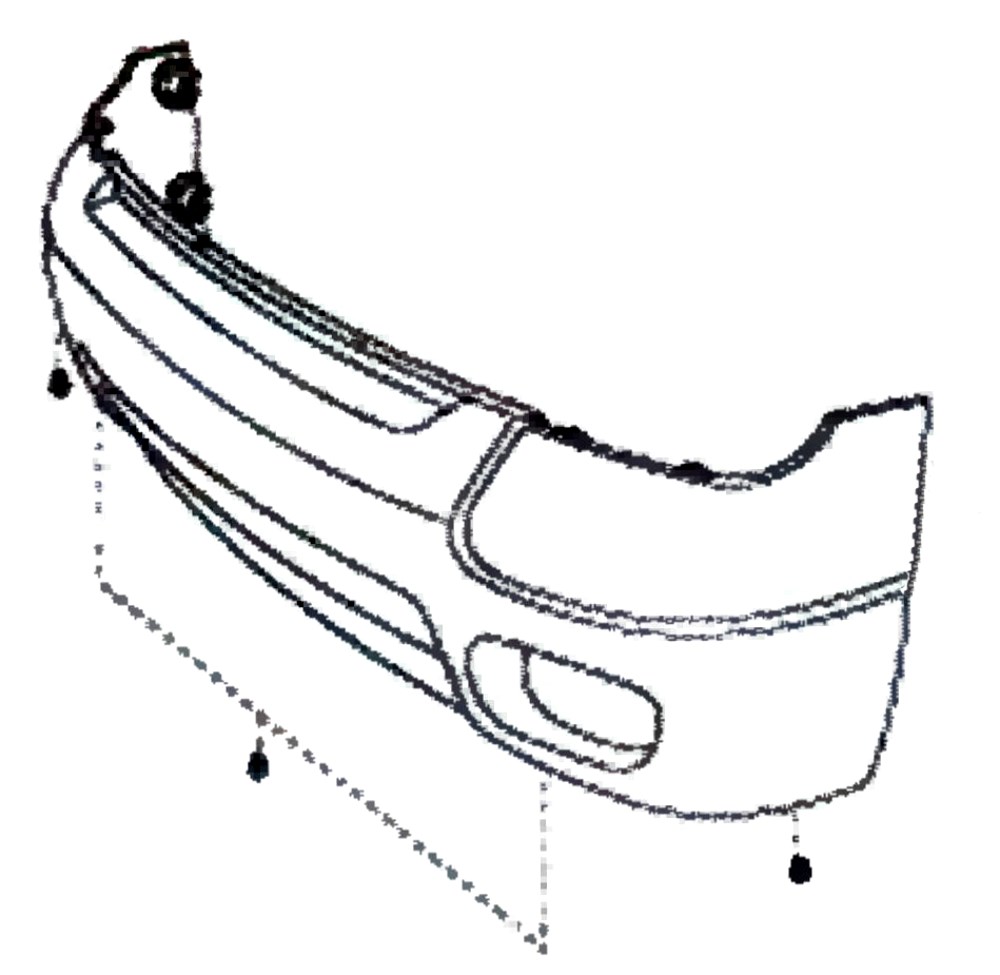

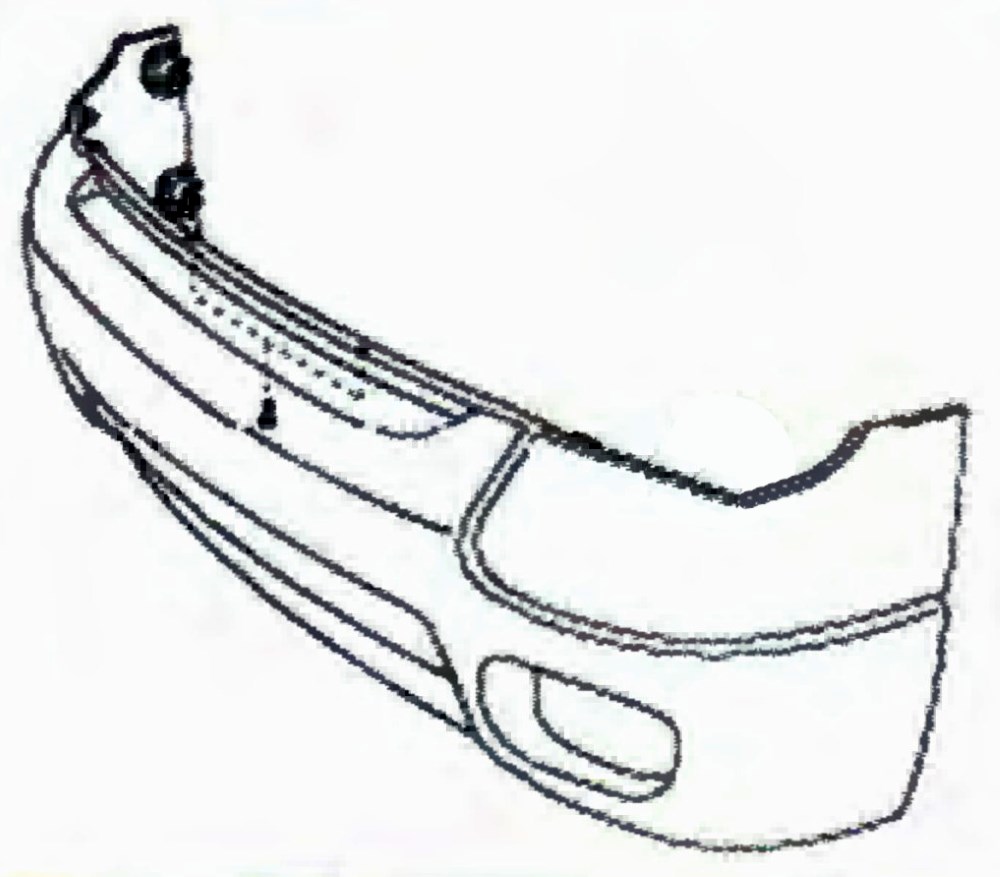

2. Снять передний бампер:

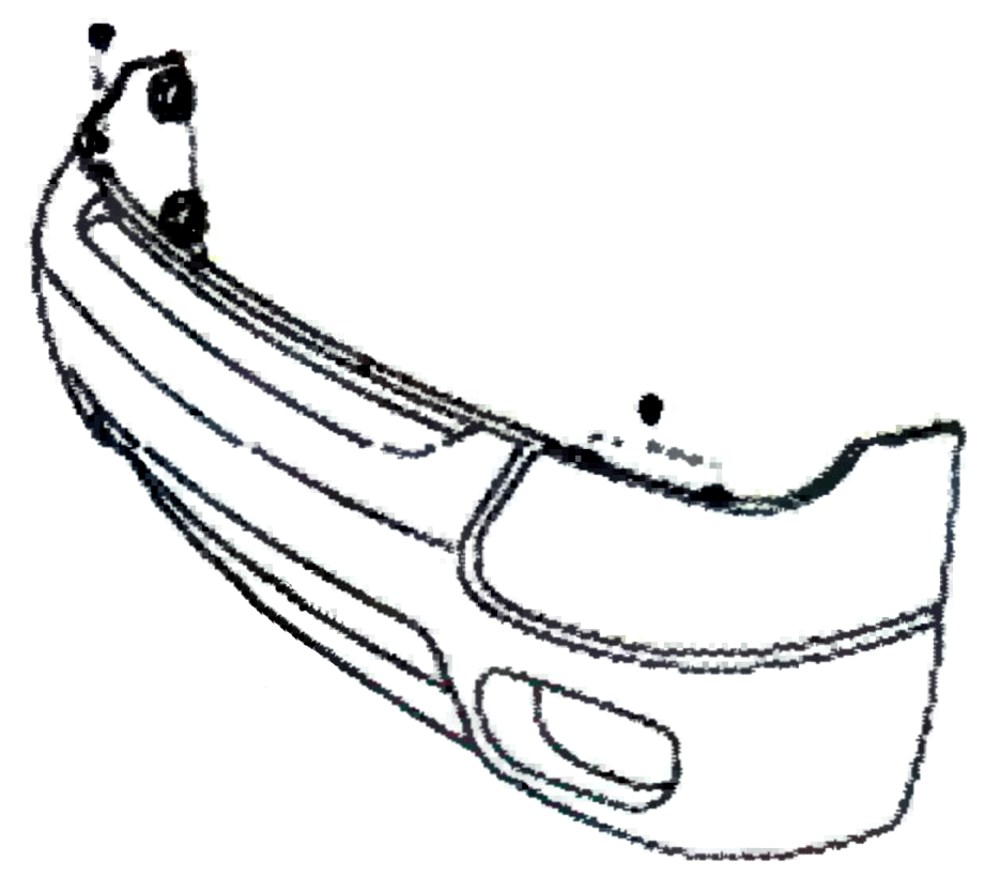

– отвинтить крепежные болты и гайки с правой и с левой стороны переднего бампера;

– отвинтить нижние крепежные болты переднего бампера;

– снять зажимы в нижней части переднего бампера;

– разъединить соединительный разъем правой и левой противотуманной фары и снять передний бампер в сборе.

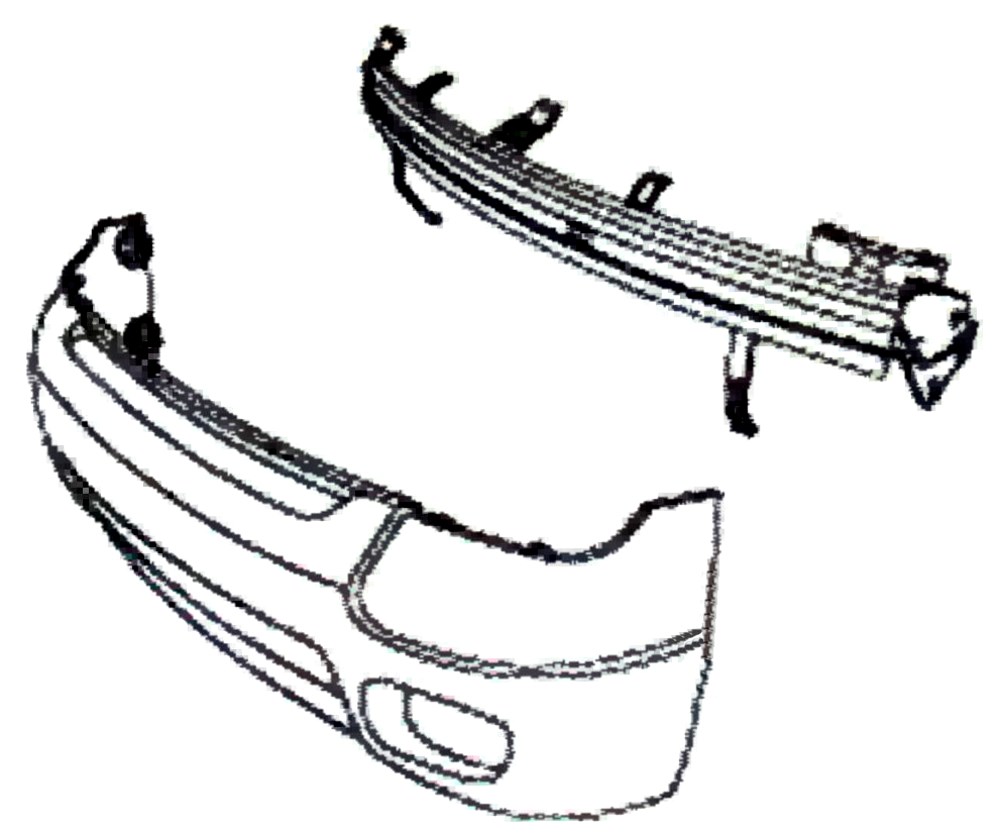

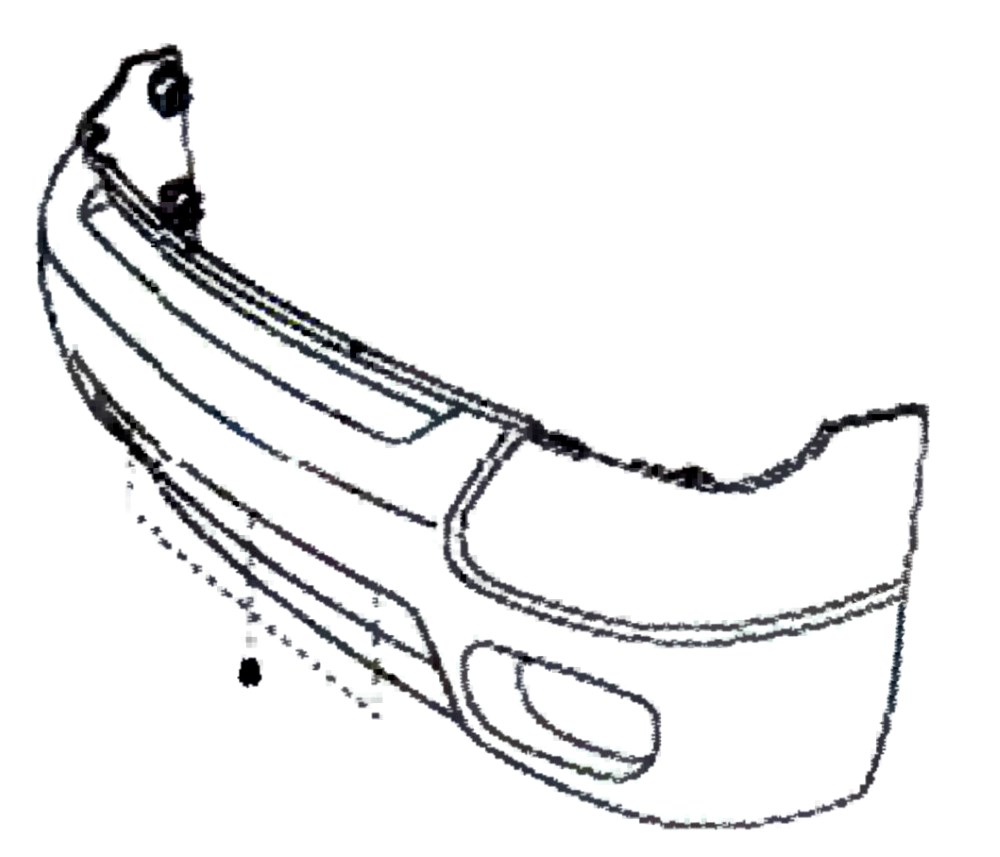

3. Снять декоративную панель переднего бампера:

– отвинтить крепежные болты в нижней части переднего бампера;

– снять зажимы из верхней части переднего бампера;

– снять зажимы из передней части переднего бампера;

– снять зажимы из нижней части переднего бампера;

– отделить переднюю декоративную панель от передней балки бампера.

Установку переднего бампера на транспортное средство.

Установку переднего бампера на транспортное средство производить в порядке обратном снятию.

8. Передние сидения транспортного средства.

Общее устройство, снятие и установка передних сидений на транспортное средство.

Общее устройство передних сидений транспортного средства.

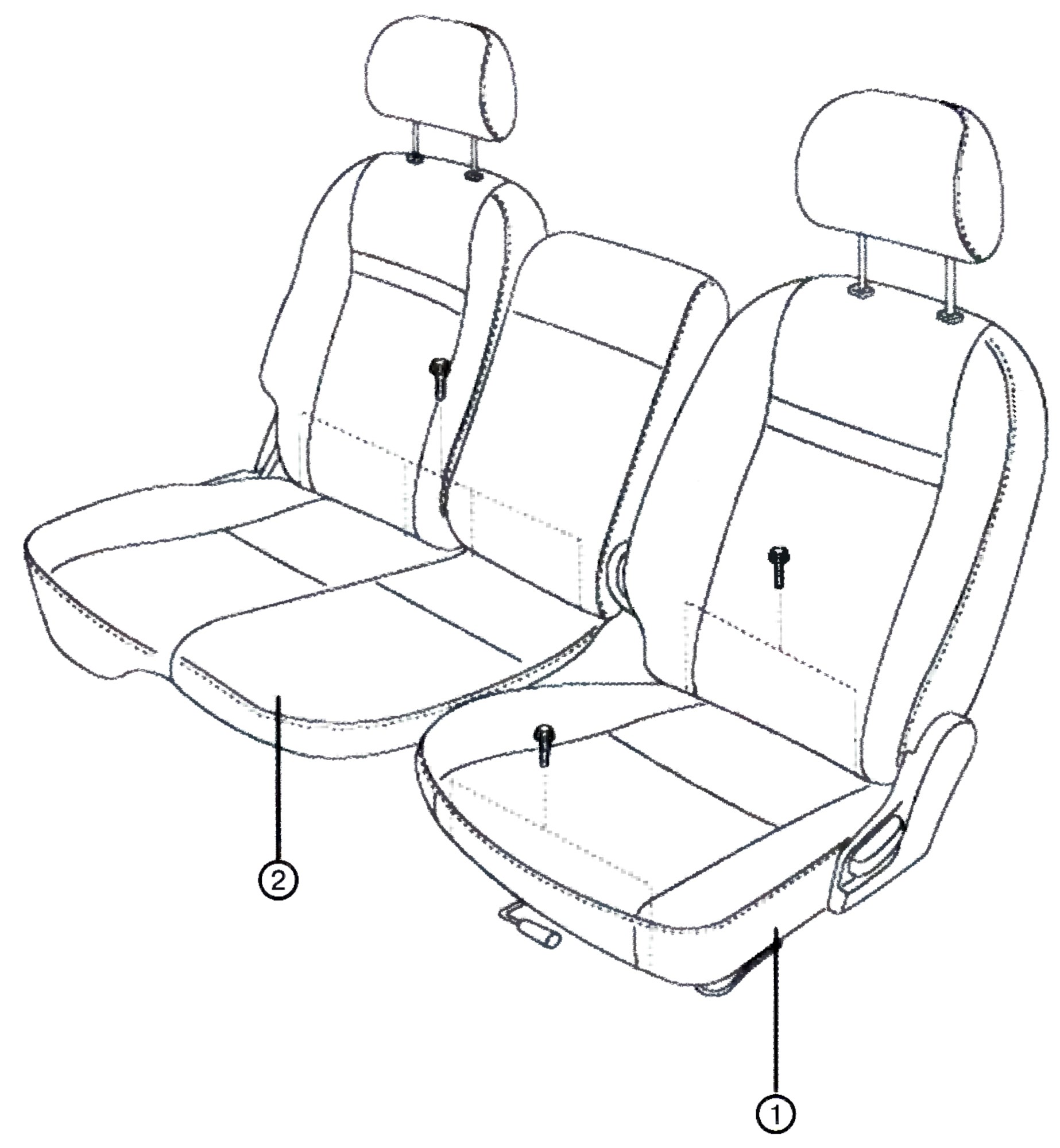

1 – Водительское переднее сидение в сборе; 2 – Пассажирское переднее сидение в сборе.

Снятие передних сидений с транспортного средства.

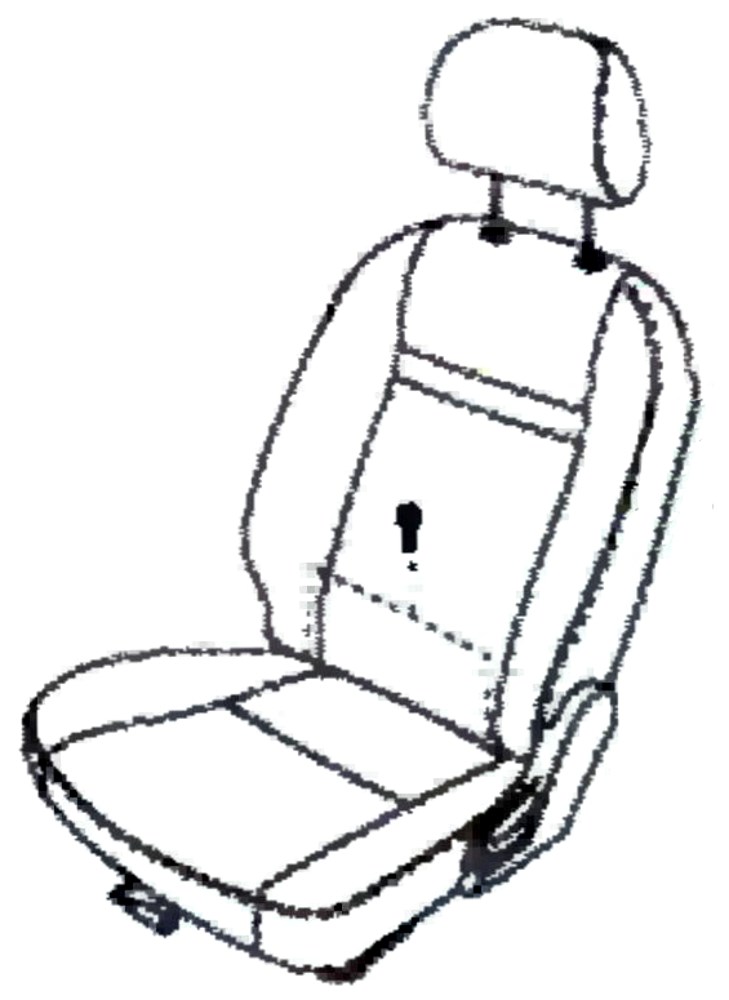

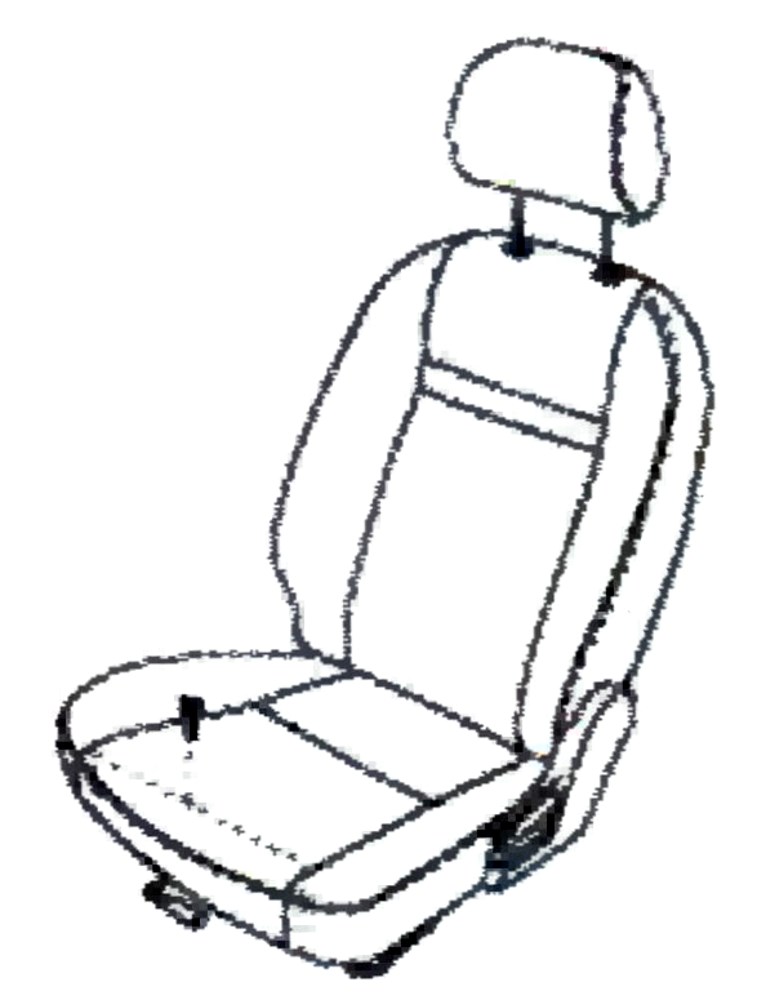

1. Отвинтить передние крепежные болты переднего водительского сидения.

2. Отвинтить задние крепежные болты переднего водительского сидения.

3. Снять переднее водительское сидение из транспортного средства.

4. Отвинтить передние крепежные болты переднего пассажирского сидения.

5. Передвинуть рычаг и снять переднее пассажирское сидение из транспортного средства.

Установка передних сидений на транспортное средство.

Установку передних сидений производить в порядке обратном их снятию.

9. Ремни безопасности транспортного средства.

Общее устройство, снятие и установка ремней безопасностей транспортного средства.

Общее устройство ремней безопасности транспортного средства.

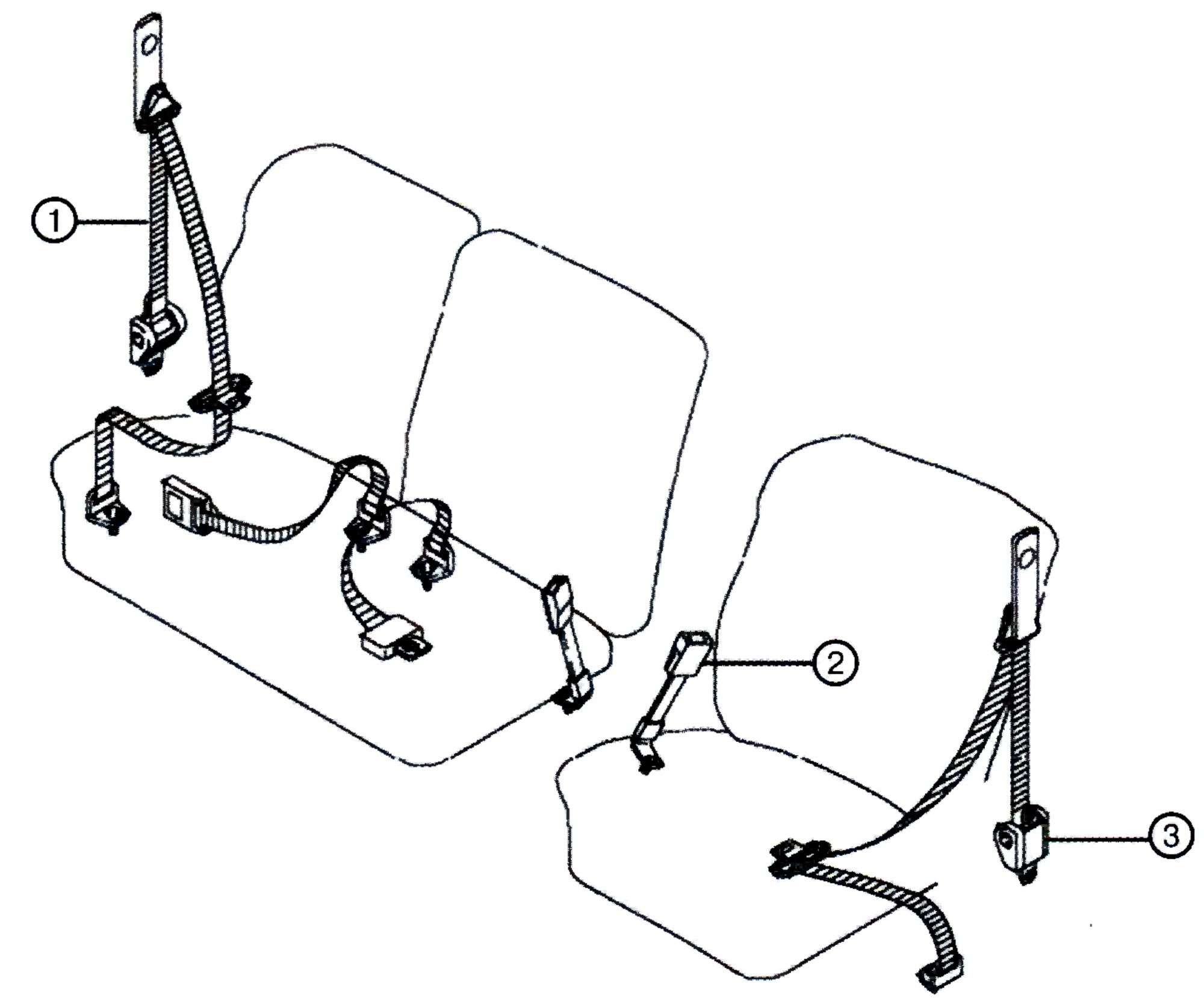

1 – Ремень безопасности; 2 – Ответная скоба ремня безопасности; 3 – Механизм возврата ремня безопасности.

Снятие ремней безопасности с транспортного средства.

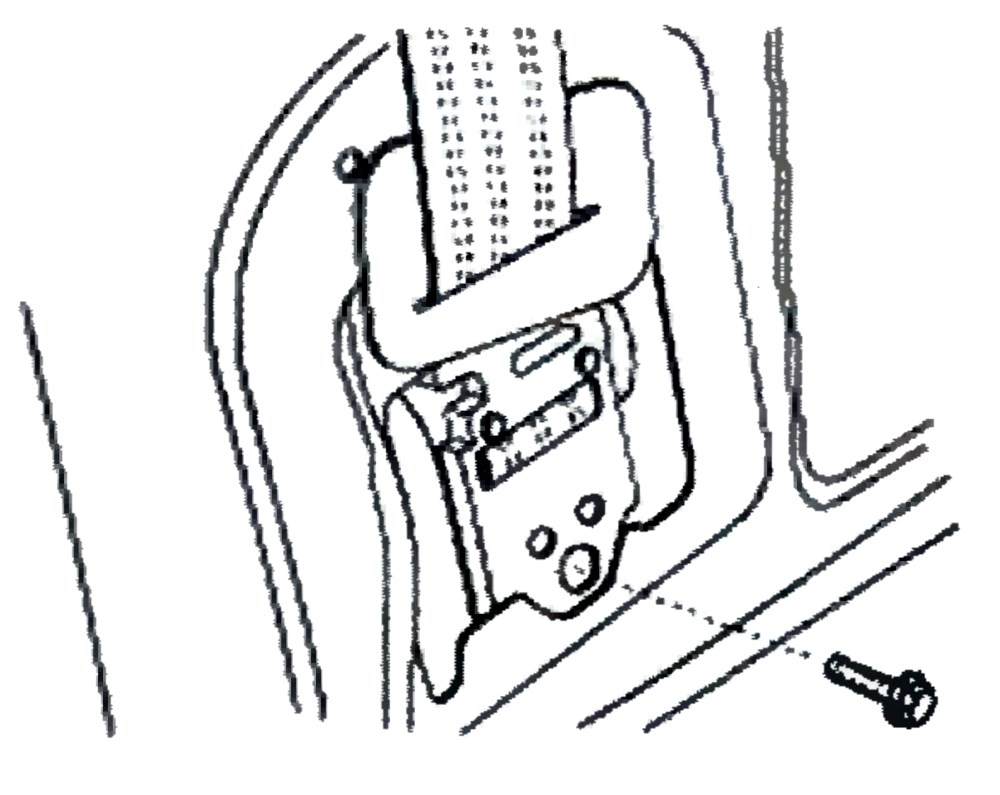

1. Отвинтить нижний крепежный болт ремня безопасности.

2. Снять заднюю нижнюю декоративную панель:

– отвинтить крепежные болты;

– снять заднюю нижнюю декоративную панель.

3. Снять заднюю верхнюю декоративную панель:

– отвинтить крепежные болты и снять крепежные зажимы;

– снять заднюю верхнюю панель.

4. Снять заднюю панель боковой стойки:

– отвинтить верхний крепежный болт ремня безопасности;

– снять крепежные зажимы;

– снять декоративную боковую панель, потом ремень безопасности.

5. Снять механизм возврата ремня безопасности:

– отвинтить крепежный болт;

– извлечь механизм возврата ремня безопасности из задней боковой стойки.

Установка ремней безопасности на транспортное средство.

Установку ремней безопасности на транспортное средство производить в порядке обратном снятию.

Приложения к главе.

Возможные неисправности и способы их устранения.

Неисправность	Причина	Способ устранения
Не работает механизм поднятия дверного стекла (не поднимается и/или не опускается)	Правильно установить дверное стекло	Отрегулировать местоположение дверного стекла
	Не работает сам механизм поднятия дверного стекла	Заменить механизм поднятия дверного стекла
Передняя дверь не открывается или закрывается не полностью	Нарушено местоположение передней двери	Отрегулировать местоположение передней двери
	Деформирован ограничитель открытия передней двери	Заменить ограничитель открытия передней двери
	Отсутствует смазка в навесах двери	Смазать навесы двери
Панель переднего капота не открывается или закрывается не полностью	Должным образом не отрегулирован замок панели переднего капота	Отрегулировать замок панели переднего капота
	Должным образом не отрегулировано местоположение панели переднего капота	Отрегулировать местоположение панели переднего капота
	Должным образом не отрегулированы отбойники панели переднего капота	Отрегулировать отбойники панели переднего капота
Течь воды через уплотнения ветрового стекла	Нарушено уплотнение ветрового стекла	Заменить уплотнение ветрового стекла
	Нарушены кромки	Восстановить кромки
Шум при закрытии дверей	Уплотнитель двери не уплотняет должным образом	Заменить уплотнитель двери
	Нарушено местоположение передней двери	Отрегулировать место положение передней двери
	Нарушены зазоры между дверью и кузовом транспортного средства	Отрегулировать местоположение передней двери
	Деформирована передняя дверь	Заменить переднюю дверь
	Отсутствует смазка в навесах двери	Смазать навесы двери

Поделиться ссылкой:
