Дверь задняя автомобиля Шевроле-Нива – разборка/ сборка.

ТИ 3100.25100.20370

Общие указания.

Работы производить в соответствии с требованиями “Правил по охране труда на автомобильном транспорте” Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

1. Разборка.

1.1 Установить автомобиль на рабочее место. Отсоединить клемму ”минус” от аккумуляторной батареи. Открыть заднюю дверь и опустить в нижнее положение опускное стекло (ключ гаечный 10).

1.2 Сжать выступы фиксатора и извлечь кнопку 1, рис. 1, выключения блокировки замка двери (отвертка плоская).

1.3 Отвернуть винт, снять нишу 1, рис. 2, обивки задней двери (отвертка крестообразная).

1.4 Снять облицовку 3 внутренней ручки открывания двери (отвертка крестообразная).

1.5 Отвернуть два винта 5 крепления обивки 2 задней двери (отвертка крестообразная).

1.6 Ввести плоскую отвертку между облицовкой 1, рис. 3 и розеткой 2. Вывести облицовку 1, снять ручку 19 и розетку 2 (отвертка плоская).

1.7 Отсоединить кнопки 4, рис. 2, снять внутренний горизонтальный уплотнитель 9, рис. 3 и обивку задней двери (отвертка плоская, отвертка крестообразная).

1.8 Отвернуть два винта 14, рис. 1, и снять кронштейн 15 крепления ниши обивки задней двери (отвертка крестообразная).

1.9 Снять с вала стеклоподъемника распорную втулку 3, рис. 3.

1.10 Снять наружный 12 горизонтальный уплотнитель опускного стекла 10 (отвертка плоская).

1.11 Снять верхний уплотнитель 11 опускного стекла (отвертка плоская).

1.12 Отвернуть винты 7 и 15, крепления передней 8 и задней 14 направляющих опускного стекла 10, снять направляющие в сборе с уплотнителями 13 и 6 (головка сменная 10, вороток).

1.13 Временно установить ручку стеклоподъемника и поднять опускное стекло.

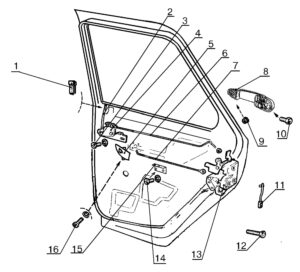

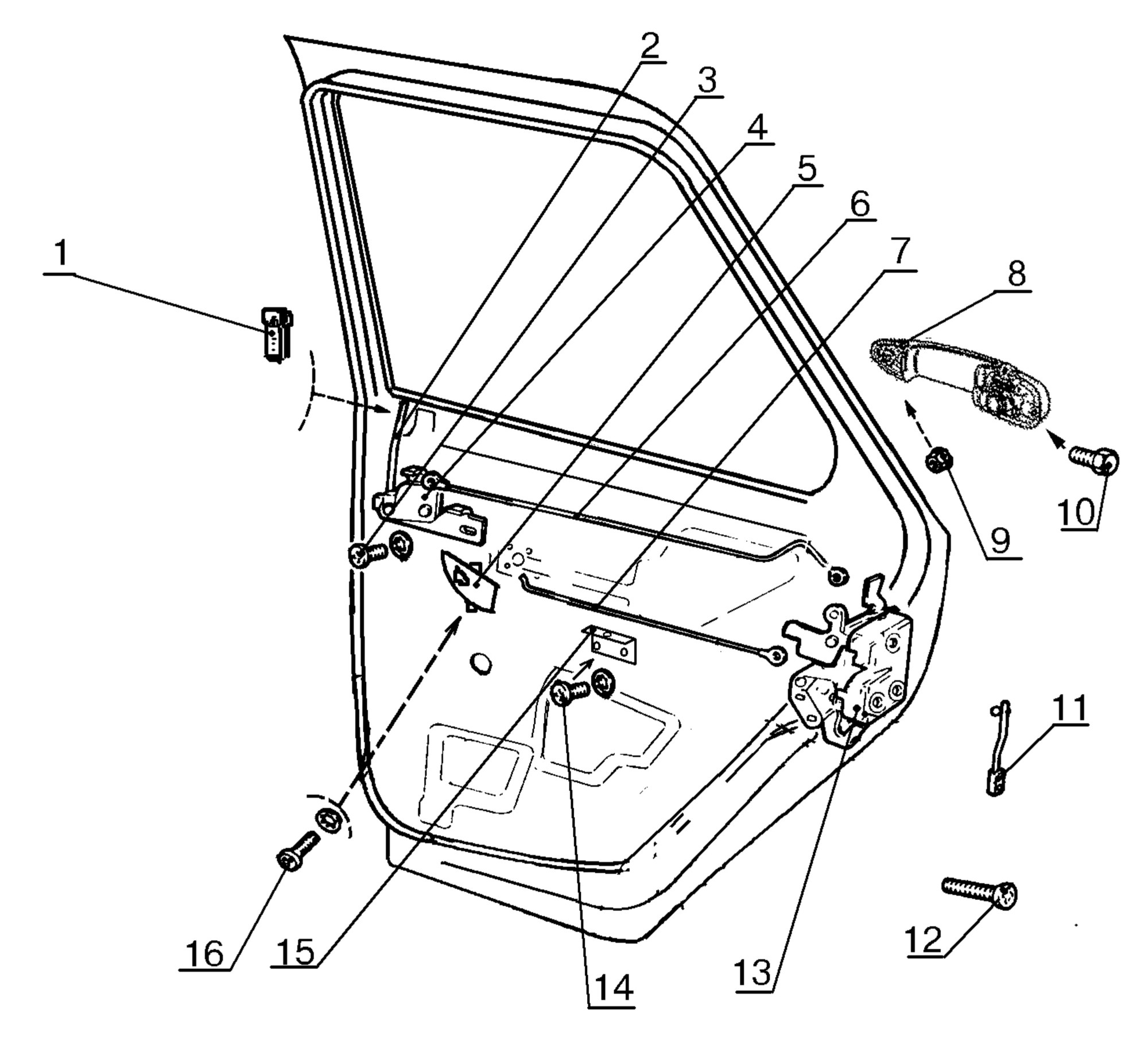

Рис. 1. Снятие и установка арматуры двери.

1 – кнопка блокировки замка; 2 – тяга; 3 – винт 1/32759/01 крепления привода выключения блокировки замка; 4 – привод выключения блокировки замка; 5 – внутренняя ручка открывания двери; 6 – тяга привода выключения блокировки; 7 – тяга внутренней ручки; 8 – наружная ручка открывания двери; 9 – гайка 1/38321/01 крепления наружной ручки; 10 – болт крепления наружной ручки; 11 –тяга наружной ручки; 12 – болт 1/33127/01 крепления замка двери; 13 – замок двери; 14 – винт 1/76702/07 крепления кронштейна; 15 – кронштейн 2123-6202320 крепления ниши обивки задней двери; 16 – винт 1/32759/01 крепления внутренней ручки.

1.14 Отвернуть через проемы во внутренней панели двери два винта 17 крепления обоймы 16 опускного стекла к стеклоподъемнику 5 и извлечь опускное стекло 10 из полости двери (головка сменная 10, вороток).

1.15 Отвернуть три гайки 4, и две гайки 18 крепления стеклоподъемника 5 и извлечь его через проем во внутренней панели двери (головки сменные 8 и 10, вороток).

1.16 Отвернуть два винта 16, рис. 1, крепления внутренней ручки 5 привода замка двери, отсоединить тягу 7 и снять ручку (отвертка крестообразная).

1.17 Отсоединить от замка 13 тягу 11 наружной ручки (отвертка плоская).

1.18 Отвернуть гайку 9 и болт 10, крепления наружной ручки 8 замка двери и снять ручку в сборе с тягой 11 (головка сменная 8, вороток).

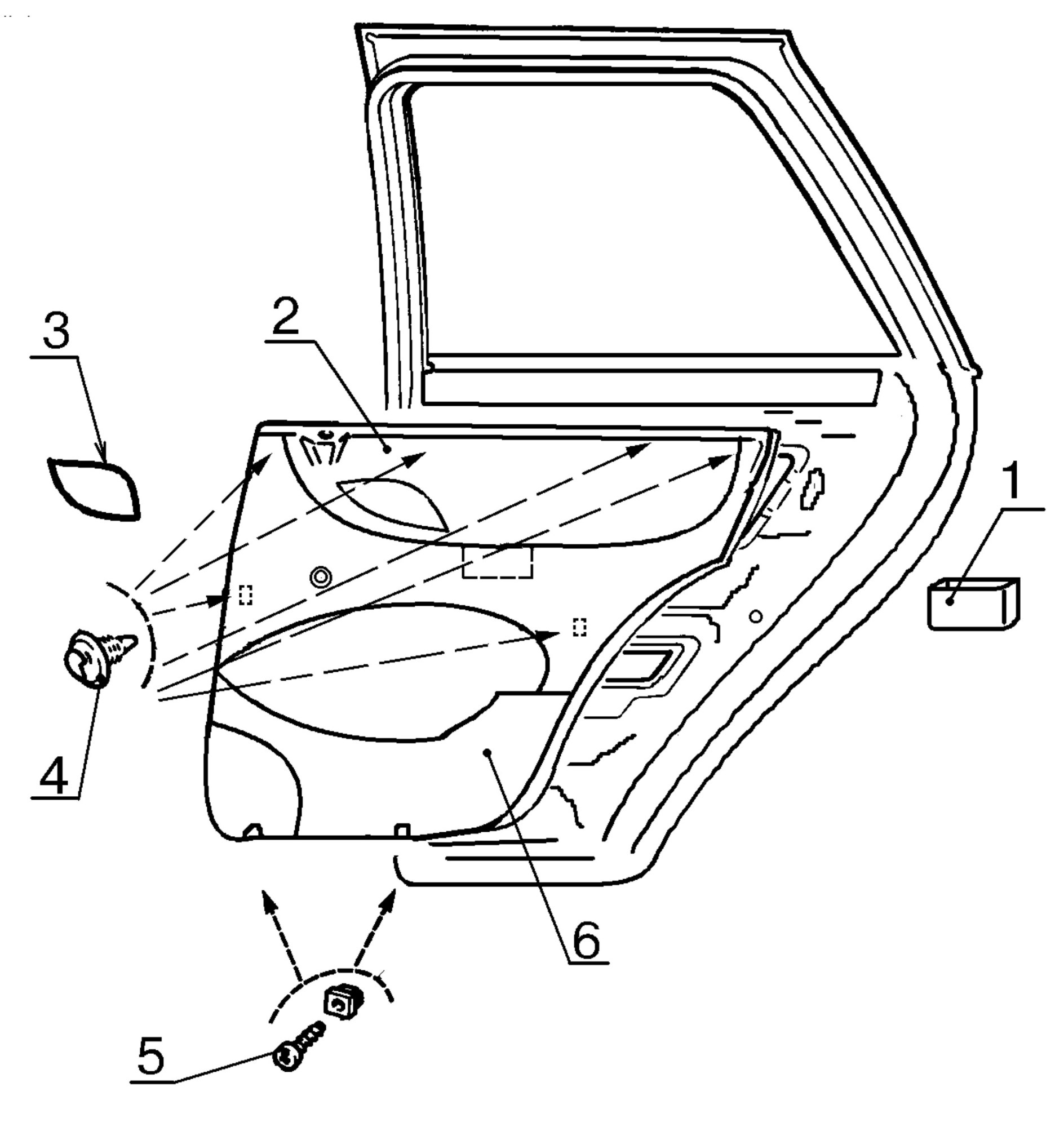

Рис. 2. Снятие и установка обивки двери.

1 – ниша обивки задней двери; 2 – обивка задней двери; 3 – облицовка внутренней ручки; 4 – кнопка 2110-6102053; 5 – винты 1/76705/07 крепления обивки двери; 6 – карман обивки двери.

1.19 Отвернуть винт 3, крепления привода 4 выключения блокировки замка двери (отвертка крестообразная).

1.20 Отвернуть три винта 12 и снять замок 13 в сборе с моторедуктором блокировки, приводом 4 выключения замка и тягами 2, 6, 7 (отвертка ударная, молоток, или пневмомолоток типа КМП-25 с крестообразной насадкой).

1.21 Отсоединить три скобы крепления жгута проводов 2123-3724551. Снять защитный чехол и извлечь жгут проводов из полости двери (отвертка плоская, отвертка крестообразная).

1.22 Снять молдинг 1, рис. 4, двери (плоскогубцы, отвертка плоская).

2. Сборка.

2.1 Установить молдинг двери. Работы выполнять в помещении с общей вытяжной вентиляцией и температурой не ниже 18 °С.

2.1.1 Обезжирить места приклеивания молдинга на двери (уайт-спирит, норма расхода – 50 грамм на одну дверь, ветошь обтирочная, респиратор).

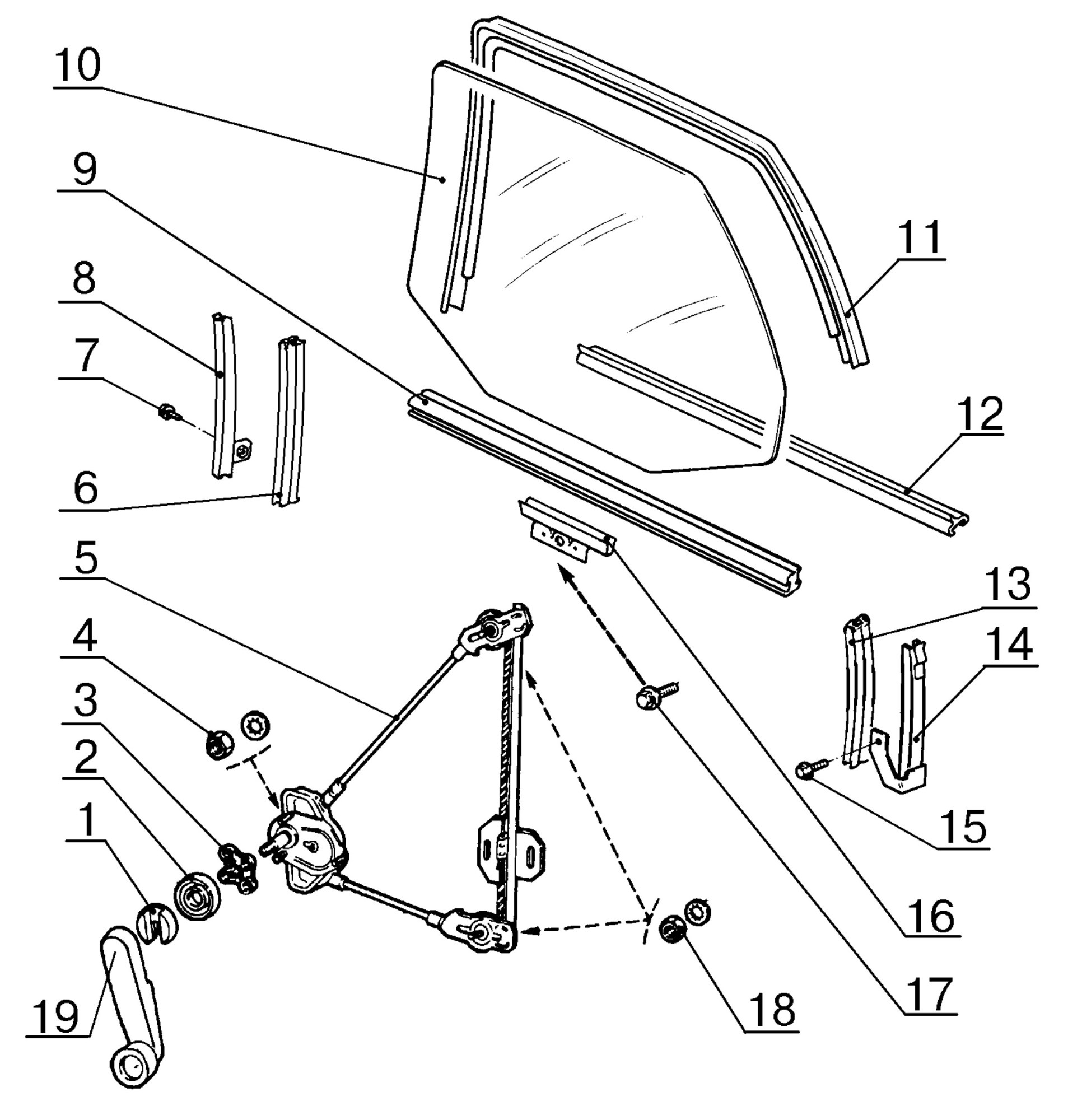

Рис. 3. Снятие и установка стекла задней двери.

1 – облицовка; 2 – розетка; 3 – распорная втулка; 4 – гайка 1/58964/11 крепления стеклоподъемника; 5 – стеклоподъемник; 6 – уплотнитель передней направляющей; 7 – 1/38331/71 винт крепления передней направляющей; 8 – передняя направляющая; 9 – внутренний горизонтальный уплотнитель опускного стекла; 10 – опускное стекло; 11 – уплотнитель опускного стекла; 12 – наружный горизонтальный уплотнитель опускного стекла; 13 – уплотнитель задней направляющей; 14 – задняя направляющая; 15 – винт 1/38360/71 крепления задней направляющей; 16 – обойма опускного стекла; 17 – винт 1/38360/71 крепления обоймы опускного стекла; 18 – гайка 1/58962/11 крепления стеклоподъемника; 19 – ручка стеклоподъемника.

2.1.2 При установке молдинга из запасных частей, удалить защитную пленку с двусторонней клеящей ленты молдинга и установить молдинг на дверь, совместив держатели 2, рис. 4 молдинга 1 с отверстиями в двери и плотно прижать молдинг к поверхности двери для обеспечения надежного контакта клеящей ленты с дверью.

2.1.3 При повторном использовании молдинга снятого с двери:

– удалить со снятого молдинга остатки клеящей ленты и обезжирить места приклеивания ленты (нож технологический, уайт-спирит, норма расхода – 50 грамм на один молдинг, ветошь обтирочная, респиратор);

– нанести на поверхность молдинга в местах установки клеящей ленты праймер типа 4297 фирмы 3М (кисть);

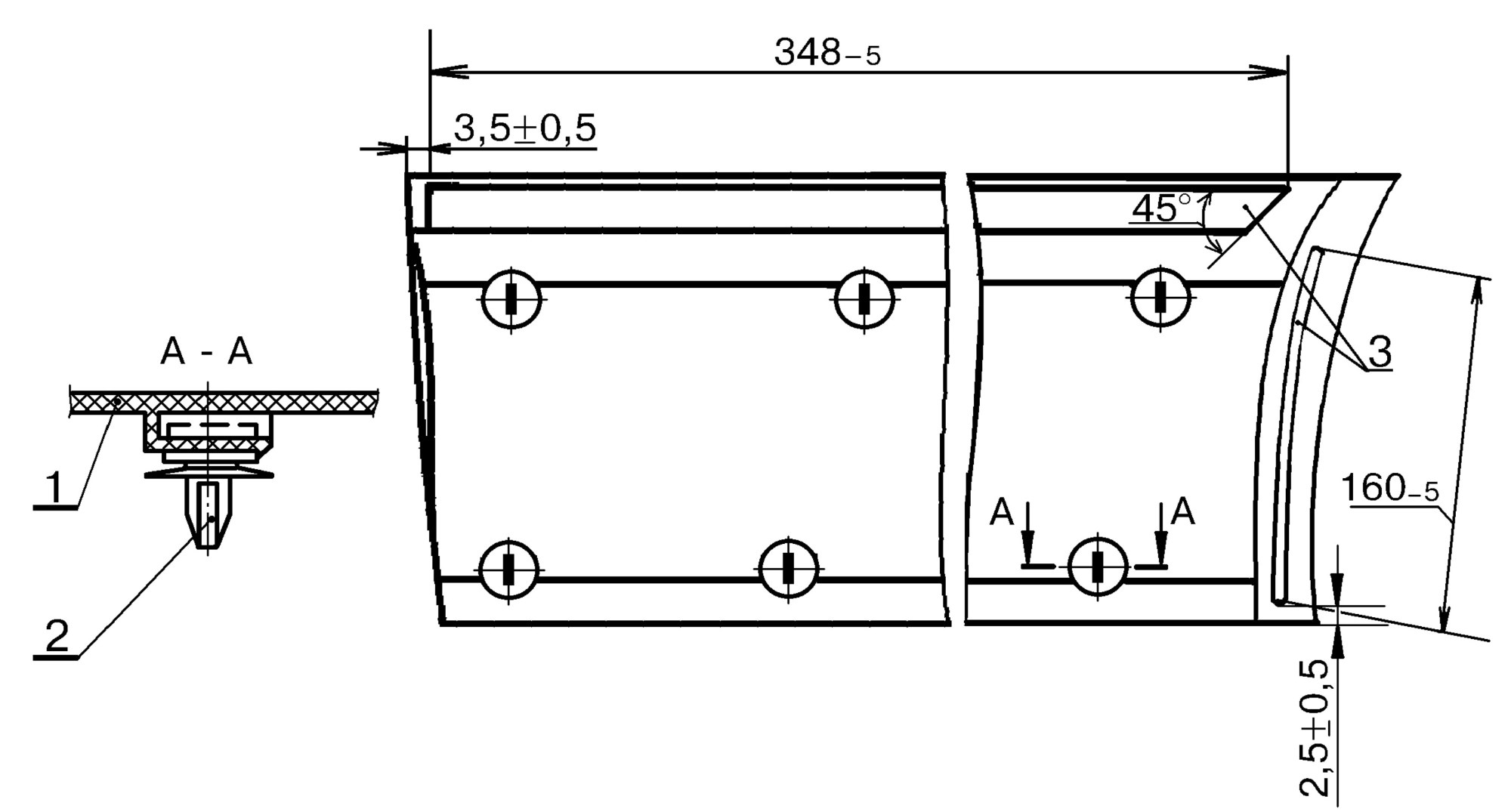

Рис. 4. Установка молдинга задней двери.

1 – молдинг задней двери; 2 – держатель молдинга задней двери; 3 – клеящая лента типа 4262 фирмы 3М.

– приклеить на молдинг 1 двустороннюю клеящую ленту 3 типа 4262 фирмы 3М и установить молдинг на заднюю дверь, выполнить операции по пп. 2.1.1 и 2.1.2.

2.2 Установку узлов и деталей двери, снятых по п. 1, производить в порядке обратном разборке, при этом:

– смазать трущиеся части стеклоподъемника, поверхности скольжения в замке двери, ограничителе открывания двери и шарниры тяг (смазка типа ЦИАТИМ-201, норма расхода 5 грамм).

– перед установкой обивки двери временно подсоединить клемму “минус”к аккумуляторной батарее, проверить и, при необходимости, отрегулировать работу замка двери, отсоединить клемму “минус” от аккумуляторной батареи, проверить работу стеклоподъемника; поднять опускное стекло вверх.

3. Предъявить автомобиль Службе качества. Службе качества проверить автомобиль на соответствие нижеперечисленным требованиям: двери кузова должны легко открываться и закрываться, самопроизвольное открывание дверей не допускается; при включении внутренних фиксаторов замков дверей последние не должны открываться наружными ручками; механизмы стеклоподъемников должны обеспечивать равномерное, без заеданий, полное реверсивное перемещение опускных стекол автомобиля.
