Глушители автомобиля Шевроле-Нива – снятие и установка.

ТИ 3100.25100.20389

Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

1. Снятие.

1.1 Установить автомобиль на подъемник и затормозить стояночным тормозом.

Открыть капот и отсоединить клемму “минус” от аккумуляторной батареи (подъемник типа ЦЕ-203, ключ гаечный 10).

1.2 Отсоединить колодку жгута датчика кислорода 1, рис. 1.

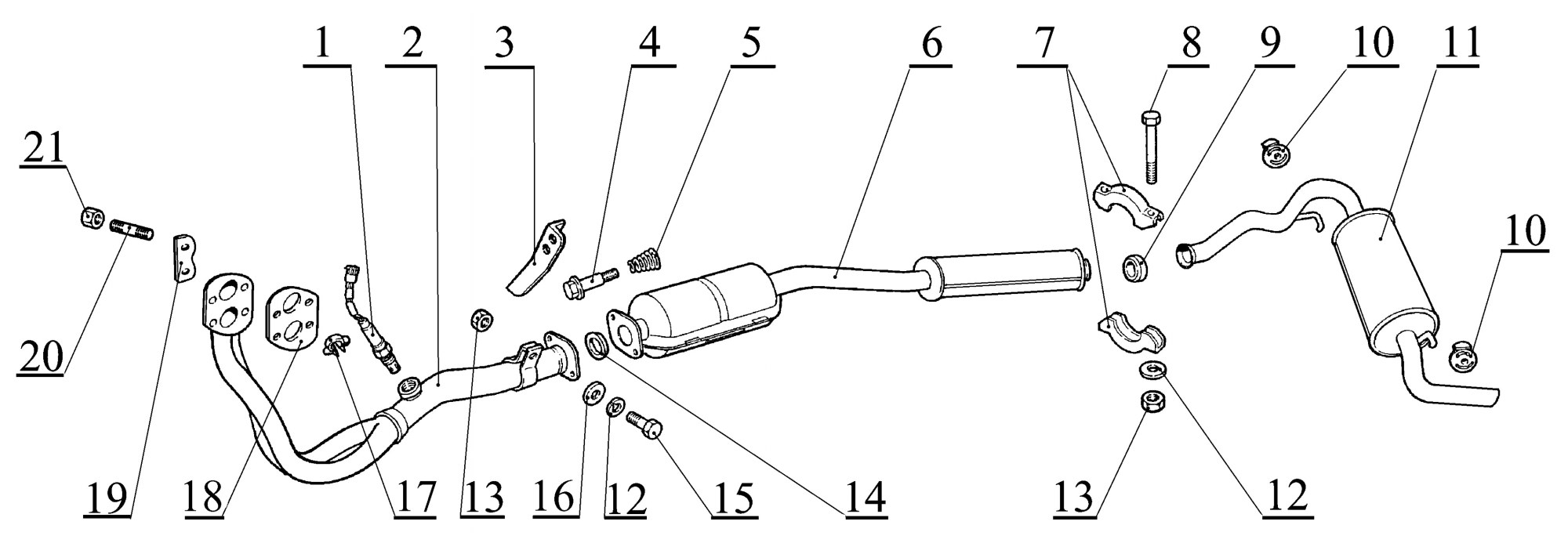

Рис. 1. Трубы выхлопные.

1 – датчик кислорода; 2 – труба приемная; 3 – кронштейн; 4 – болт 2110-1206058; 5 – пружина коническая; 6 – глушитель дополнительный с нейтрализатором в сборе; 7 – хомут соединительный; 8 – болт М8х55; 9 – кольцо уплотнительное; 10 – подушка подвески глушителя; 11 – глушитель основной; 12 – шайба 8 пружинная; 13 – гайка М8; 14 – кольцо уплотнительное; 15 – болт М8х30; 16 – шайба 8; 17 – скоба; 18 – прокладка; 19 – пластина; 20 – шпилька М8х16; 21 – гайка 2108-1203019.

1.3 Отвернуть болт и ослабить гайку крепления кронштейна поддерживающего впускной трубы, отвести кронштейн в сторону (головка сменная 13, удлинитель и вороток).

1.4 Отогнуть кромки контрящих пластин 19 и отвернуть четыре гайки 21 крепления приемной трубы 2 глушителя к выпускному коллектору (зубило, молоток, головка сменная 13, удлинитель и вороток).

1.5 Поднять автомобиль, отвернуть четыре болта крепления защиты картера и снять защиту картера (подъемник типа ЦЕ-203, головка сменная 13, вороток и удлинитель или гайковерт типа ИП-3111).

1.6 Отвернуть семь самонарезающих винтов с шайбами крепления брызговика двигателя и снять брызговик двигателя (головка сменная 8, вороток и удлинитель).

1.7 Отвернуть датчик кислорода 1 на приемной трубе 2 (ключ гаечный 22).

1.8 Отвернуть болты 4 крепления дополнительного глушителя с нейтрализатором в сборе к приемной трубе 2 глушителя (головка сменная 13, удлинитель и вороток, ключ кольцевой гаечный 13).

1.9 Ослабить хомут 7 крепления трубы основного глушителя 11 с дополнительным 6 и снять дополнительный глушитель с нейтрализатором в сборе (головка сменная 13, удлинитель и вороток, ключ гаечный 13).

1.10 Отогнуть лепестки кронштейнов крепления на кузове подушек подвески основного глушителя (плоскогубцы).

1.11 Снять основной глушитель с подушками подвески.

1.12 Отвернуть двенадцать гаек крепления стабилизатора и снять его (головки сменные 13 и 17, удлинитель и вороток, молоток с пластмассовым бойком).

1.13 Отвернуть гайку 13 крепления приемной трубы 2 глушителя к поддерживающему кронштейну 3 на коробке передач и снять трубу приемную вниз (головка сменная 13, удлинитель и вороток, ключ гаечный 13).

2. Установка.

2.1 Установить приемную трубу и глушители в последовательности, обратной снятию. Обеспечить при монтаже зазор между дополнительным глушителем с нейтрализатором в сборе и экраном пола кузова не менее 10 мм (линейка).

2.2 Предъявить автомобиль Службе качества. Службе качества проверить автомобиль на соответствие нижеперечисленным требованиям:

– монтажный зазор между дополнительным глушителем с нейтрализатором в сборе и экраном пола кузова должен соответствовать указанному в п.2.1;

– посторонние шумы и стуки в системе выпуска газов и пропуск отработавших газов через уплотнения системы выпуска при работающем двигателе не допускаются.

Допускается контроль качества сборки производить в процессе выполнения работ с периодичностью не реже одного раза в квартал. Количество проверяемых автомобилей – не менее трех штук.
