Дверь передняя автомобиля Шевроле-Нива – разборка/ сборка.

ТИ 3100.25100.20369

Общие указания.

Работы производить в соответствии с требованиями “Правил по охране труда на автомобильном транспорте” Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

1. Разборка.

1.1 Установить автомобиль на рабочее место. Открыть дверь и опустить в нижнее положение опускное стекло, отсоединить клемму ”минус” от аккумуляторной батареи (ключ гаечный 10).

1.2 Сжать выступы фиксатора и извлечь кнопку 1, рис. 1, выключения блокировки замка двери (отвертка плоская).

1.3 Извлечь три клавишных переключателя для левой двери или один для правой, разъединить штекерные колодки, снять заглушку 1, рис. 2, и отвернуть винты 2 крепления ручки 3 подлокотника двери, снять ручку подлокотника и облицовку бокового зеркала (отвертка плоская, отвертка крестообразная).

1.4 Снять облицовку 4 внутренней ручки открывания двери (отвертка крестообразная).

1.5 Отвернуть три винта 9 крепления кармана 8 обивки 7 передней двери и снять карман (отвертка крестообразная).

1.6 Отвернуть два винта 5 крепления обивки 7 передней двери, отсоединить кнопку 6, снять внутренний уплотнитель 1, рис. 4, стекла и снять обивку 7, рис. 2, двери (отвертка плоская, отвертка крестообразная).

1.7 Отсоединить штекерную колодку 1, рис. 3, жгута проводов моторедуктора наружного зеркала от штекерной колодки жгута проводов передней двери.

1.8 Отвернуть три винта 3 крепления наружного зеркала и снять зеркало в сборе с прокладкой (отвертка крестообразная).

1.9 Снять наружный горизонтальный уплотнитель 2, рис. 4, опускного стекла 4 (отвертка плоская).

1.10 Снять верхний уплотнитель 3 опускного стекла (отвертка плоская).

1.11 Временно установить клавишные переключатели и подсоединить клемму “минус” к аккумуляторной батарее.

1.12 Поднять опускное стекло 4.

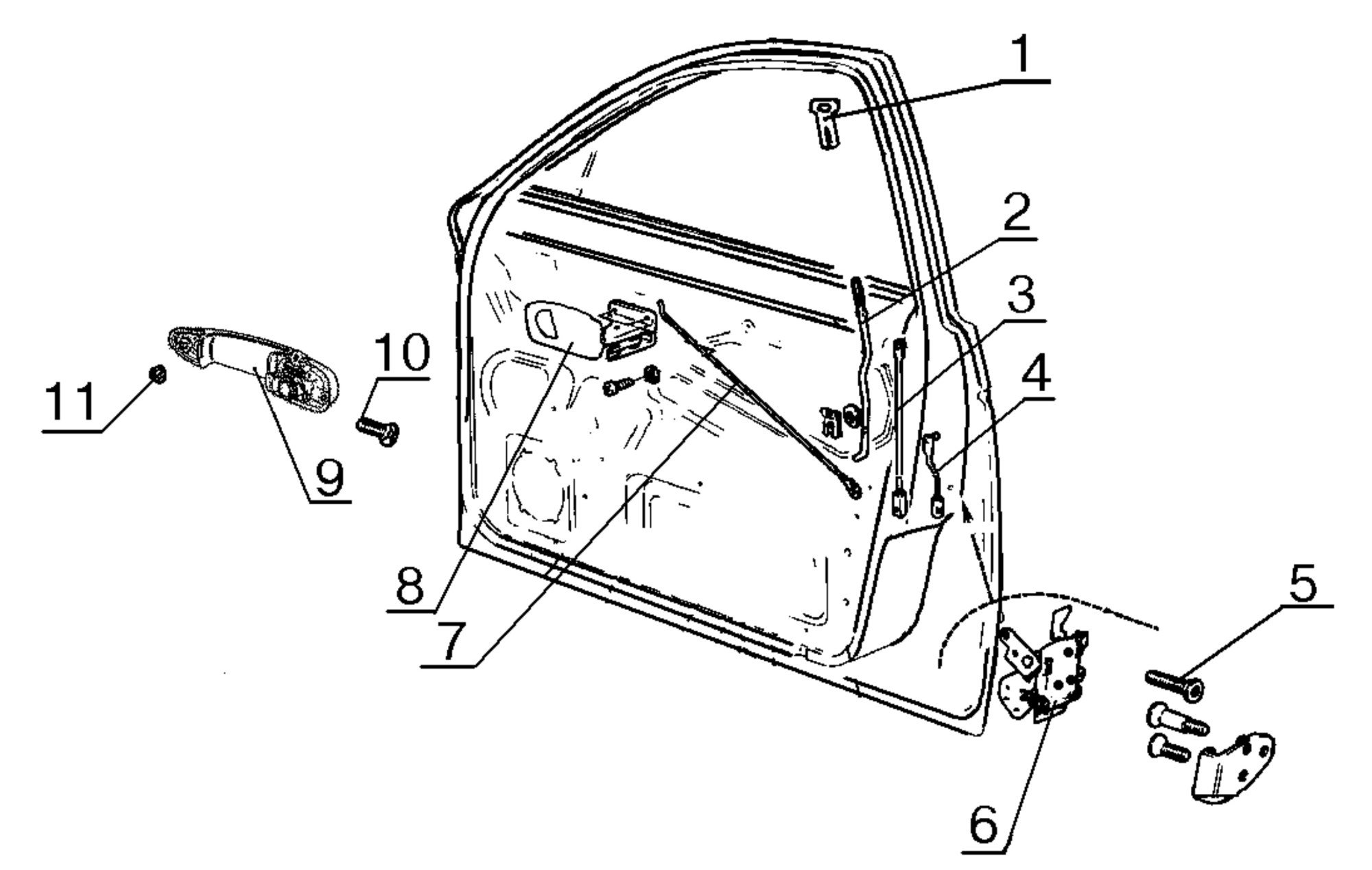

Рис. 1. Снятие и установка арматуры двери.

1 – кнопка выключения блокировки замка; 2 – тяга выключения блокировки замка; 3 – тяга наружной ручки; 4 – тяга выключателя замка; 5 – винт крепления замка; 6 – замок двери; 7 – тяга внутренней ручки; 8 – внутренняя ручка; 9 – наружная ручка двери; 10 – болт крепления наружной ручки; 11 – гайка крепления наружной ручки.

1.13 Отсоединить клемму “минус” от аккумуляторной батареи и снять клавишные переключатели.

1.14 Отвернуть винт 6 крепления направляющей 5 опускного стекла 4 и снять направляющую 5 в сборе с уплотнителем (ключ гаечный 8).

1.15 Отвернуть через проемы во внутренней панели двери два винта 11 крепления обоймы 12 опускного стекла 4 к стеклоподъемнику 9 и извлечь опускное стекло 4 из полости двери (ключ торцовый 10).

1.16 Отсоединить колодку жгута проводов моторедуктора 7, рис. 4, стеклоподъемника от колодки жгута проводов боковых дверей.

1.17 Отвернуть четыре гайки 10 и три гайки 8, крепления стеклоподъемника 9 и извлечь его через проем во внутренней панели двери в сборе с моторедуктором (ключ торцовый 10).

1.18 Отвернуть два винта крепления внутренней ручки 8, рис. 1, привода замка двери, отсоединить тягу 7 и снять ручку 8 (отвертка крестообразная).

1.19 Отсоединить от замка 6 тягу 3 замка и тягу 4 наружной ручки 9 (отвертка плоская, отвертка крестообразная).

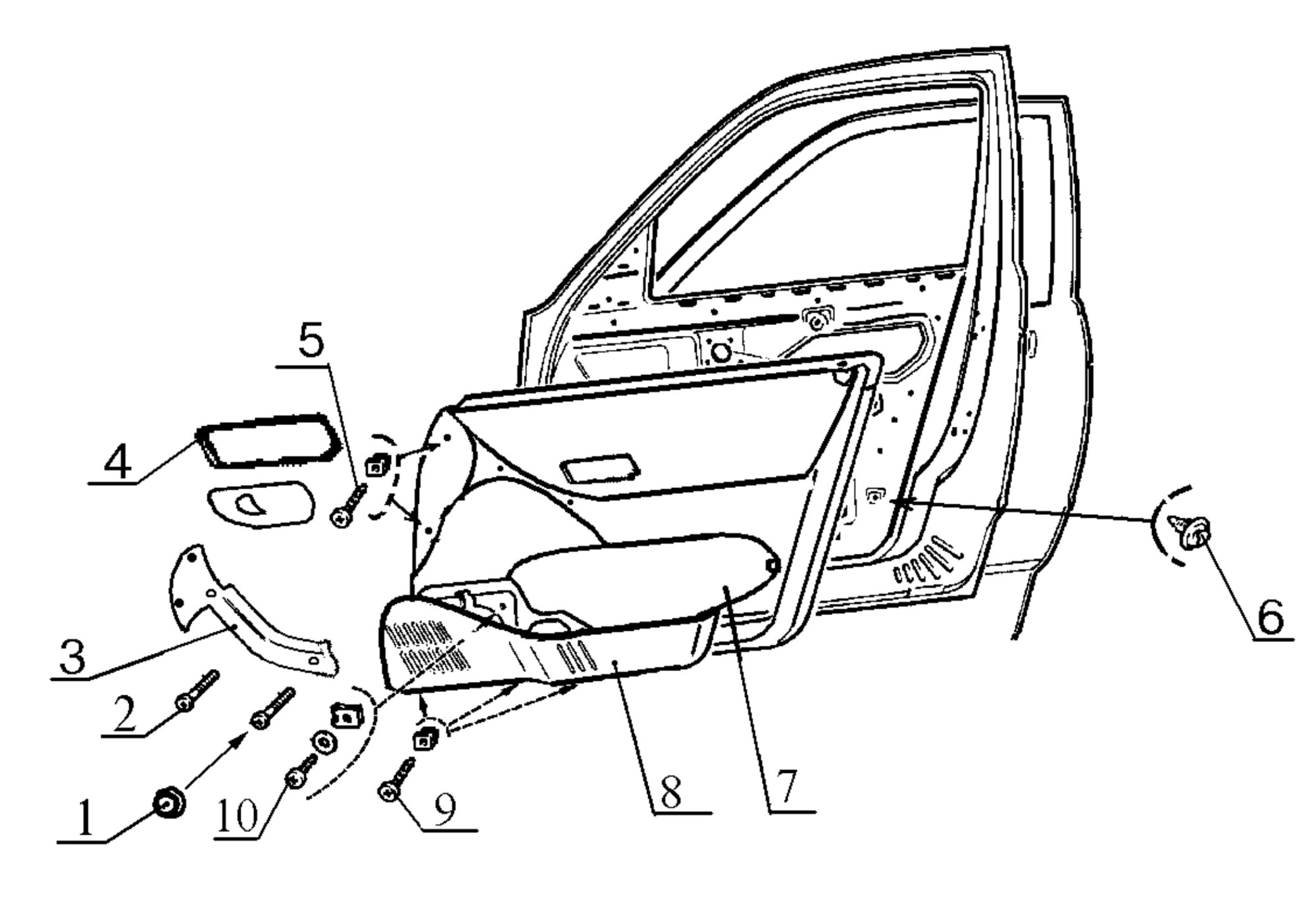

Рис. 2. Снятие и установка обивки двери.

1 – заглушка; 2 – винт крепления ручки подлокотника; 3 – ручка подлокотника; 4 – облицовка внутренней ручки; 5 – винт крепления обивки двери; 6 – кнопка; 7 – обивка двери; 8 – карман обивки двери; 9 – винт крепления кармана обивки двери; 10 – винт крепления кронштейнов громкоговорителя.

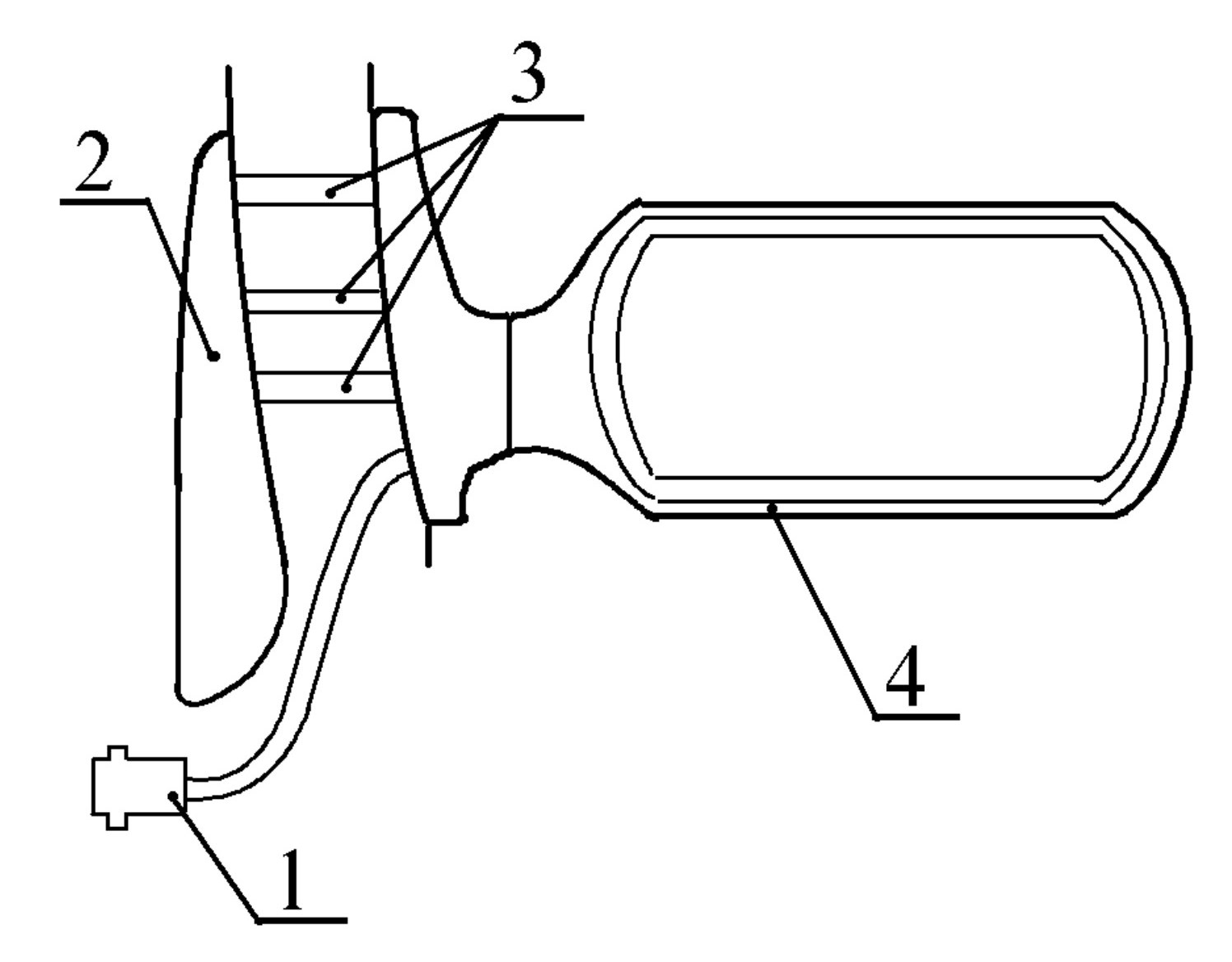

Рис. 3. Зеркало наружное снятие/ установка.

1 – колодка жгута проводов моторедуктора наружного зеркала; 2 – облицовка зеркала; 3 – винт крепления наружного зеркала; 4 – зеркало наружное.

1.20 Отвернуть гайку 11, и болт 10 крепления наружной ручки 9 и снять ручку в сборе с тягами 3 и 4 (головка сменная 8, вороток).

1.21 Отвернуть три винта 5 и снять замок 6 в сборе с моторедуктором блокировки, тягами 7, и 2 (отвертка ударная, молоток, или пневмомолоток типа КМП-25 с крестообразной насадкой).

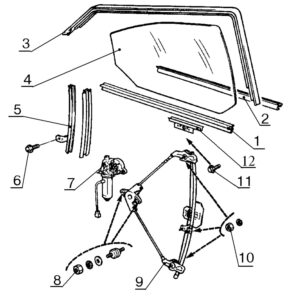

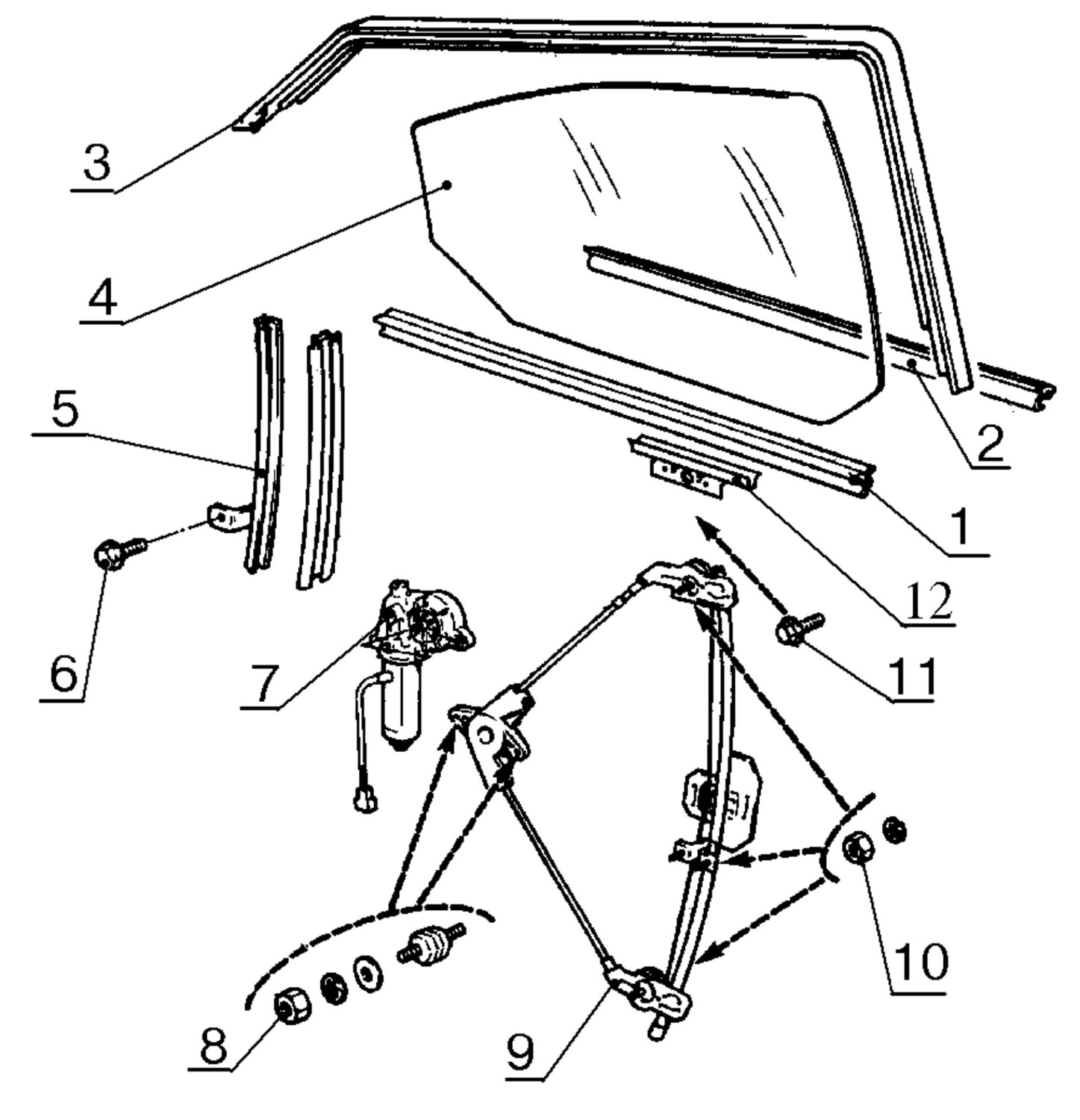

Рис. 4. Снятие и установка стекла передней двери.

1 – уплотнитель внутренний горизонтальный опускного стекла; 2 – уплотнитель наружный горизонтальный; 3 – уплотнитель опускного стекла; 4 – стекло опускное; 5 – направляющая опускного стекла; 6 – винт крепления направляющей опускного стекла; 7 – моторедуктор стеклоподъемника; 8 – гайка крепления моторедуктора стеклоподъемника; 9 – стеклоподъемник; 10 – гайка крепления стеклоподъемника; 11 – винт крепления обоймы опускного стекла; 12 – обойма опускного стекла.

1.22 Отсоединить четыре скобы крепления жгута проводов. Снять защитный чехол и извлечь жгут проводов из полости двери (отвертка плоская, отвертка крестообразная).

1.23 Снять молдинг 1, рис. 5, двери (плоскогубцы, отвертка плоская).

2. Сборка.

2.1 Установить молдинг двери. Работы выполнять в помещении с общей вытяжной вентиляцией и температурой не ниже 18 °С.

2.1.1 Обезжирить места приклеивания молдинга на двери (уайт-спирит, норма расхода – 50 грамм на одну дверь, ветошь обтирочная, респиратор).

2.1.2 При установке молдинга из запасных частей, удалить защитную пленку с двусторонней клеящей ленты молдинга и установить молдинг на дверь, совместив держатели молдинга с отверстиями в двери и плотно прижать молдинг к поверхности двери для обеспечения надежного контакта клеящей ленты с дверью.

2.1.3 При повторном использовании молдинга снятого с двери:

– удалить со снятого молдинга остатки клеящей ленты и обезжирить места приклеивания ленты (отвертка по п. 1.2, нож технологический, уайт-спирит, норма расхода – 50 грамм на один молдинг, ветошь обтирочная, респиратор);

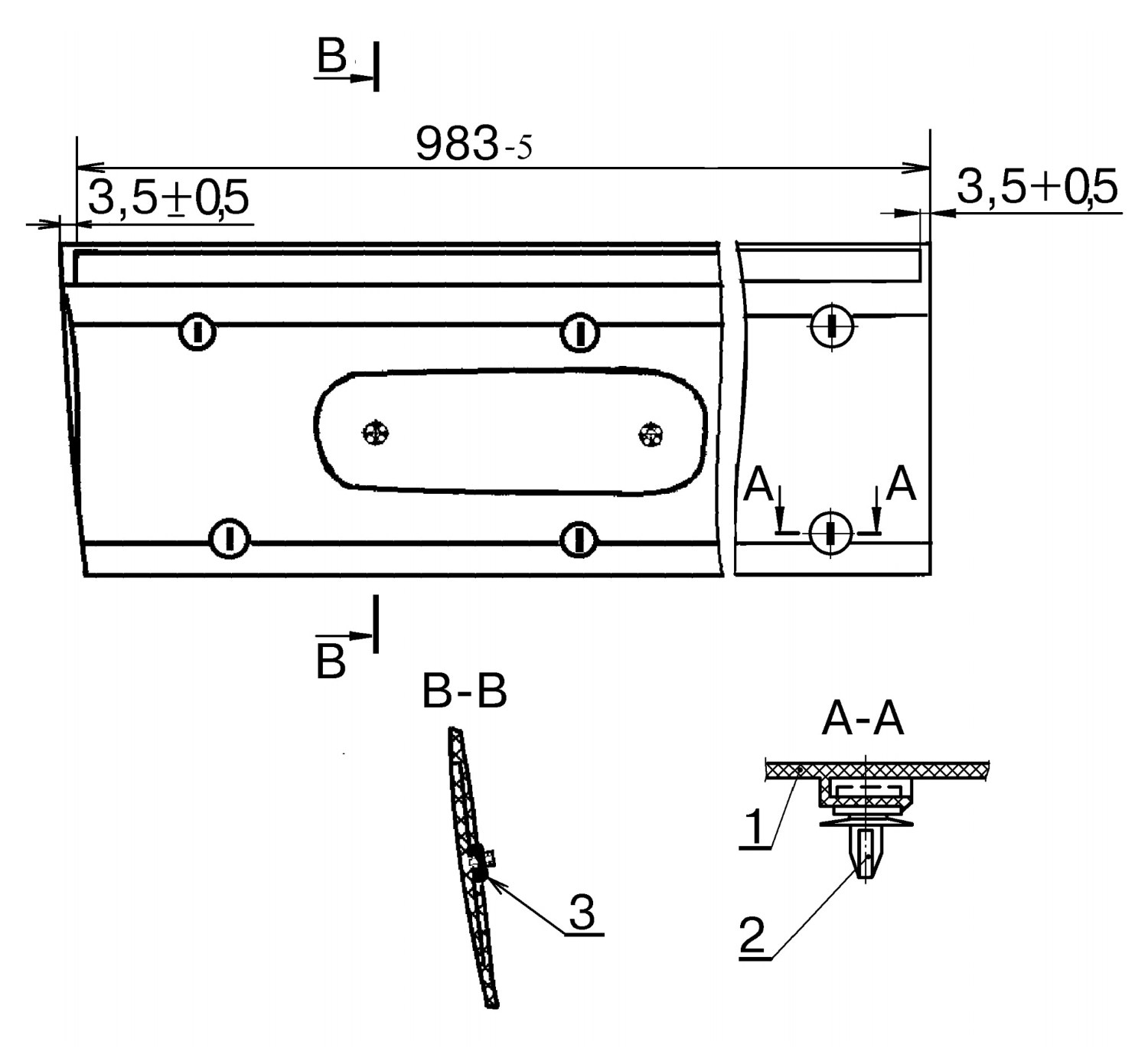

Рис. 5. Установка молдинга передней двери.

1 – молдинг передней двери; 2 – держатель молдинга; 3 – шайба пружинная.

– нанести на поверхность молдинга в местах установки клеящей ленты праймер типа 4297 фирмы 3М (кисть);

– приклеить на молдинг двустороннюю клеящую ленту типа 4262 фирмы 3М и установить молдинг на переднюю дверь по пп. 2.1.1, 2.1.2.

2.2 Установку узлов и деталей двери, снятых по п. 1, производить в порядке обратном разборке, при этом:

– смазать трущиеся части стеклоподъемника, поверхности скольжения в замке двери, ограничителе открывания двери и шарнирах тяг (смазка типа ЦИАТИМ-201, норма расхода 5 грамм).

– перед установкой обивки двери временно подсоединить клавишные переключатели и клемму “минус” к аккумуляторной батарее, проверить и, при необходимости, отрегулировать работу замка двери и стеклоподъемника; поднять опускное стекло вверх, отсоединить клемму “минус” от аккумуляторной батареи и снять клавишные переключатели.

3 Предъявить автомобиль Службе качества. Службе качества проверить автомобиль на соответствие нижеперечисленным требованиям: двери кузова должны легко открываться и закрываться, самопроизвольное открывание дверей не допускается; при включении внутренних фиксаторов замков дверей последние не должны открываться наружными ручками; механизмы стеклоподъемников должны обеспечивать равномерное, без заеданий, полное реверсивное перемещение опускных стекол автомобиля, электропривод наружных зеркал должен обеспечивать поворот зеркал в вертикальном и горизонтальном направлениях.
