Ремни безопасности автомобиля Шевроле-Нива – снятие и установка.

Другие ТИ ВАЗ:

Технологические инструкции (ТИ) ВАЗ.

Ремни безопасности автомобиля Шевроле-Нива – снятие и установка.

ТИ 3100.25100.20378

Общие указания.

Работы производить в соответствии с требованиями “Правил по охране труда на автомобильном транспорте” Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

Общий вид точек крепления ремней безопасности приведен на рис. 1.

1. Снять передний ремень безопасности правый или левый.

1.1 Снять облицовку 1, рис. 2, центральной стойки нижнюю (отвертка крестообразная, отвертка плоская).

1.2 Снять облицовки и колпачки с головок болтов крепления ремня безопасности (отвертка плоская).

1.3 Отвернуть болт 8 крепления ремня безопасности на центральной стойке, болт 3 крепления ветви ремня на пороге пола, болт 2 крепления инерционной катушки 10 (ключ кольцевой 17).

1.4 Отвернуть два винта 9 крепления направляющей на центральной стойке и извлечь ремень безопасности с катушкой в сборе (отвертка крестообразная).

1.5 Отвернуть болт 4 крепления кронштейна 5 замка 6 переднего ремня безопасности от кронштейна сиденья 7 и снять кронштейн замка (ключ кольцевой 17).

2. Снять задний ремень безопасности правый, или левый, или средний.

2.1 Откинуть задние сиденья вперед.

2.2 Снять облицовки и колпачки с головок болтов крепления заднего ремня безопасности (отвертка плоская).

2.3 Отвернуть винты крепления обивки арки и боковины, снять обивку (отвертка крестообразная).

2.4 Отвернуть болт 1, рис. 3, крепления скобы ремня на задней стойке 2, болт 4 крепления катушки 3 ремня безопасности на панели боковины, болт 5 крепления ветви ремня на арке 6 заднего колеса (головка сменная 17, вороток).

2.5 Пропустить ремень через отверстие в опоре полки багажника, извлечь катушку 3 ремня безопасности.

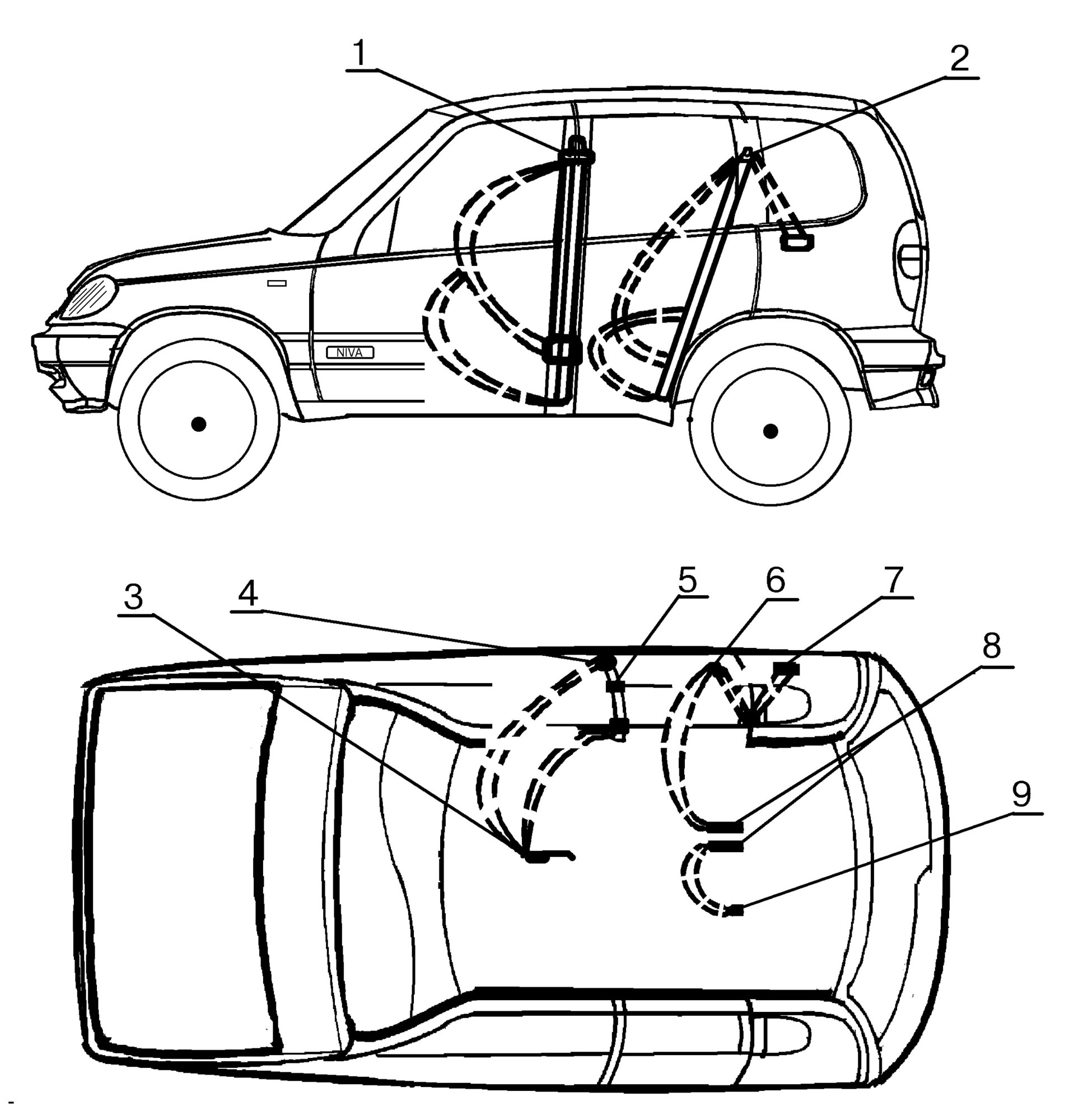

Рис. 1. Точки крепления ремней безопасности на кузове.

1 – крепление скобы ремня безопасности на центральной стойке; 2 – крепление ремня безопасности на задней стойке кузова; 3 – крепление кронштейна замка безопасности на переднем сиденье; 4 – крепление ветви ремня безопасности на пороге пола; 5 – крепление катушки ремня безопасности в проеме боковины; 6 – крепление ветви ремня безопасности на арке заднего колеса; 7 – крепление катушки ремня безопасности на панели боковины; 8 – крепление замков заднего и среднего ремней безопасности; 9 – крепление ветви среднего ремня безопасности к полу.

2.6 Отвернуть болт 8 крепления кронштейна 7 замка заднего ремня безопасности к полу кузова и снять замок (ключ кольцевой 17).

2.7 Отвернуть два болта 2101-8217260-10 крепления замка и ветви среднего ремня, снять средний ремень (ключ кольцевой 17).

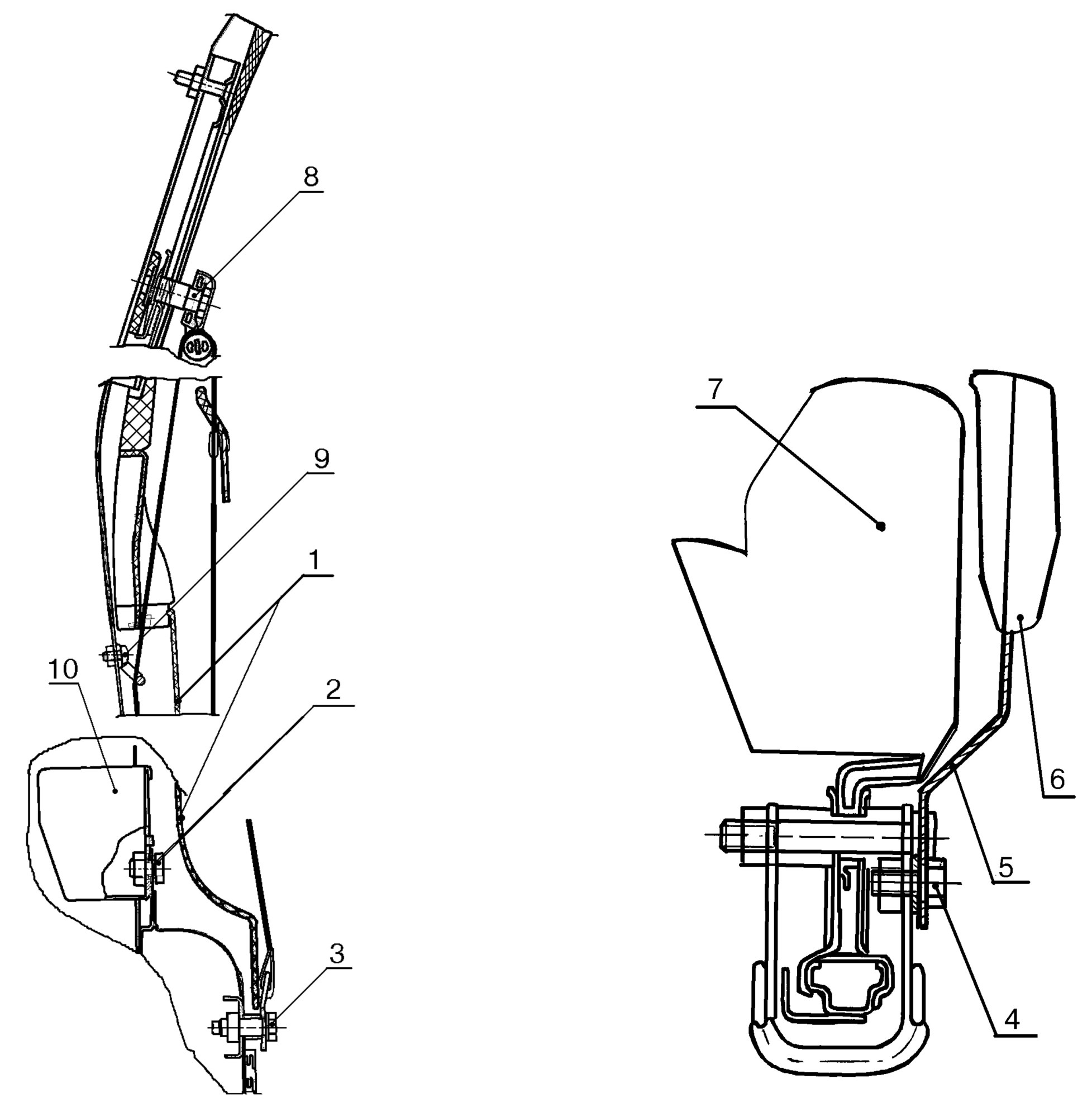

Рис. 2. Установка передних ремней безопасности.

1 – облицовка центральной стойки нижняя; 2 – болт 2101-8217258; 3 – болт 2101-8217262-10; 4 – болт 2101-8217258; 5 – кронштейн замка ремня безопасности; 6 – замок ремня безопасности; 7 – сиденье переднее; 8 – болт 2108-8217262; 9 – винт 1/32760/01; 10 – инерционная катушка ремня безопасности.

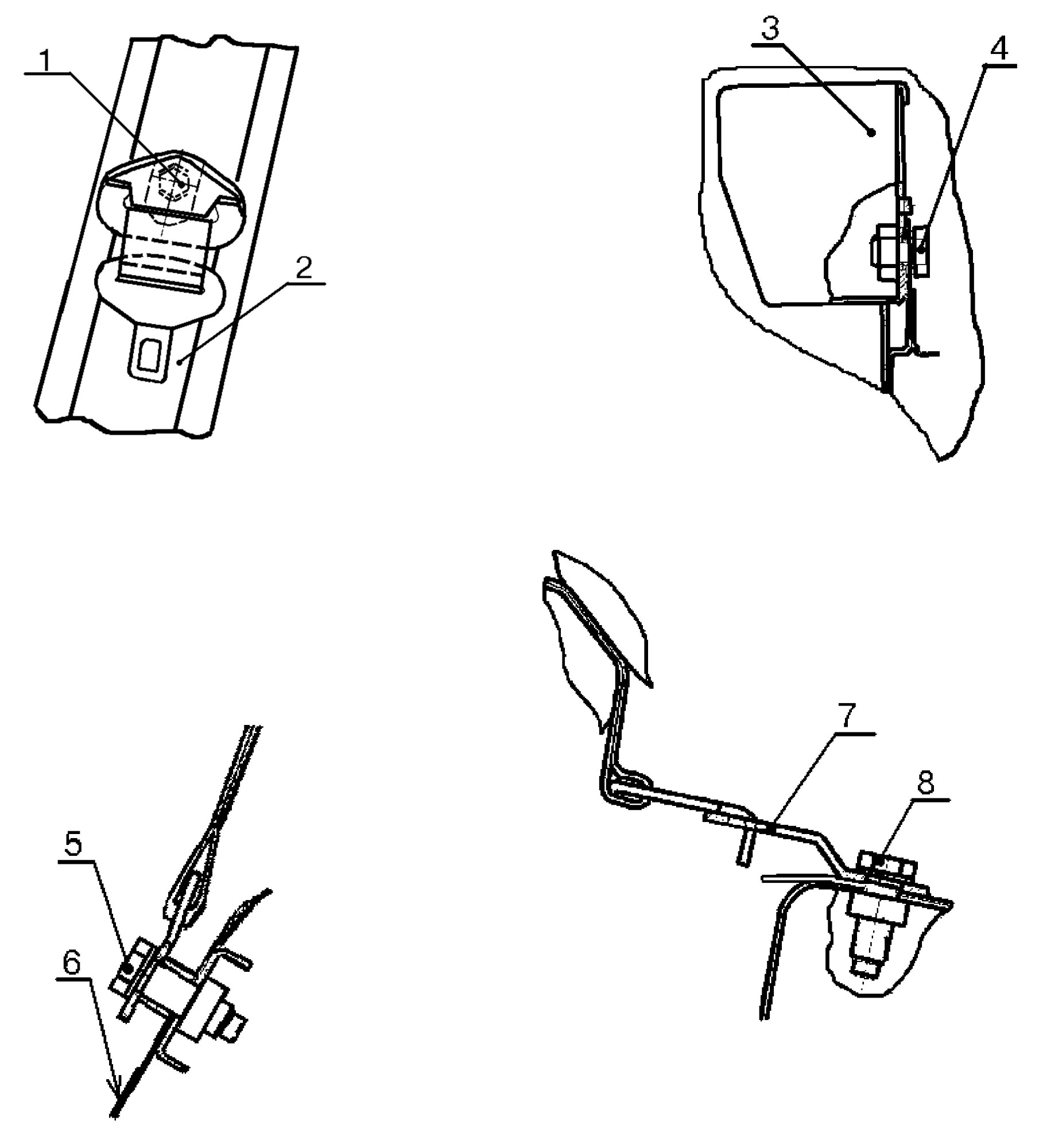

Рис. 3. Точки крепления задних ремней безопасности.

1 – болт 2108-8217262; 2 – стойка боковины задка; 3 – катушка инерционная; 4 – болт 2101-8217258; 5 – болт 2101-8217262-10; 6 – арка заднего колеса; 7 – кронштейн замка заднего ремня; 8 – болт 2101-8217260-10.

3. Установку ремней безопасности производить в последовательности обратной разборке.

4. Момент затяжки болтов крепления ремней безопасности от 18 до 27 Н·м (от 1,8 до 2,7 кгс·м). Передние и задние боковые ремни безопасности после открывания замков должны возвращаться из рабочего положения в исходное свободно без заеданий (ключ трещоточный и головка сменная 17, ключ динамометрический).

5. Предъявить автомобиль Службе качества. Службе качества проверить работу ремней безопасности и моменты затяжки болтов (в процессе выполнения работ) в соответствии с требованиями п.4 настоящей ТИ.
