Снятие и установка деталей ВАЗ 2104-2107.
Раздел составляют ТИ на снятие/ установку, разборку-сборку съемных деталей и узлов кузовов а/м ВАЗ 2104-2107.
Содержание.
- Обивка потолка – снятие/ установка. ТИ 3100.25100.20040.
- Цельноформованная обивка потолка – снятие/ установка. ТИ 3100.25100.20067.
- Накладка облицовочная сточного желоба – снятие/ установка. ТИ 3100.25100.20068.
- Фары – снятие/ установка. ТИ 3100.25100.20137.
- Панель приборов автомобилей ВАЗ 2104-2107 – снятие/ установка. ТИ 3100.25100.20274.
- Крышка багажника – снятие/ установка арматуры. ТИ 3100.25100.20276.

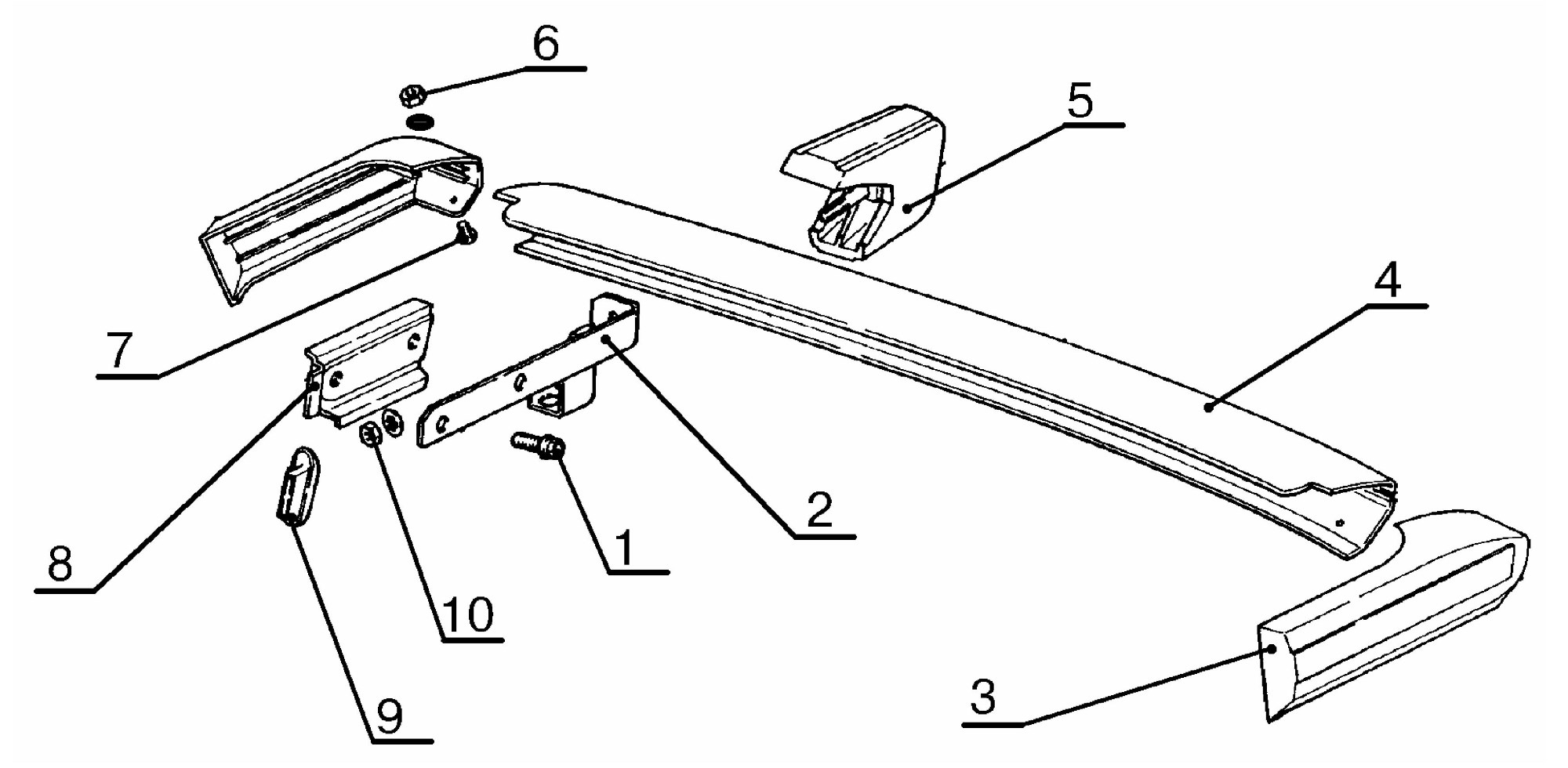

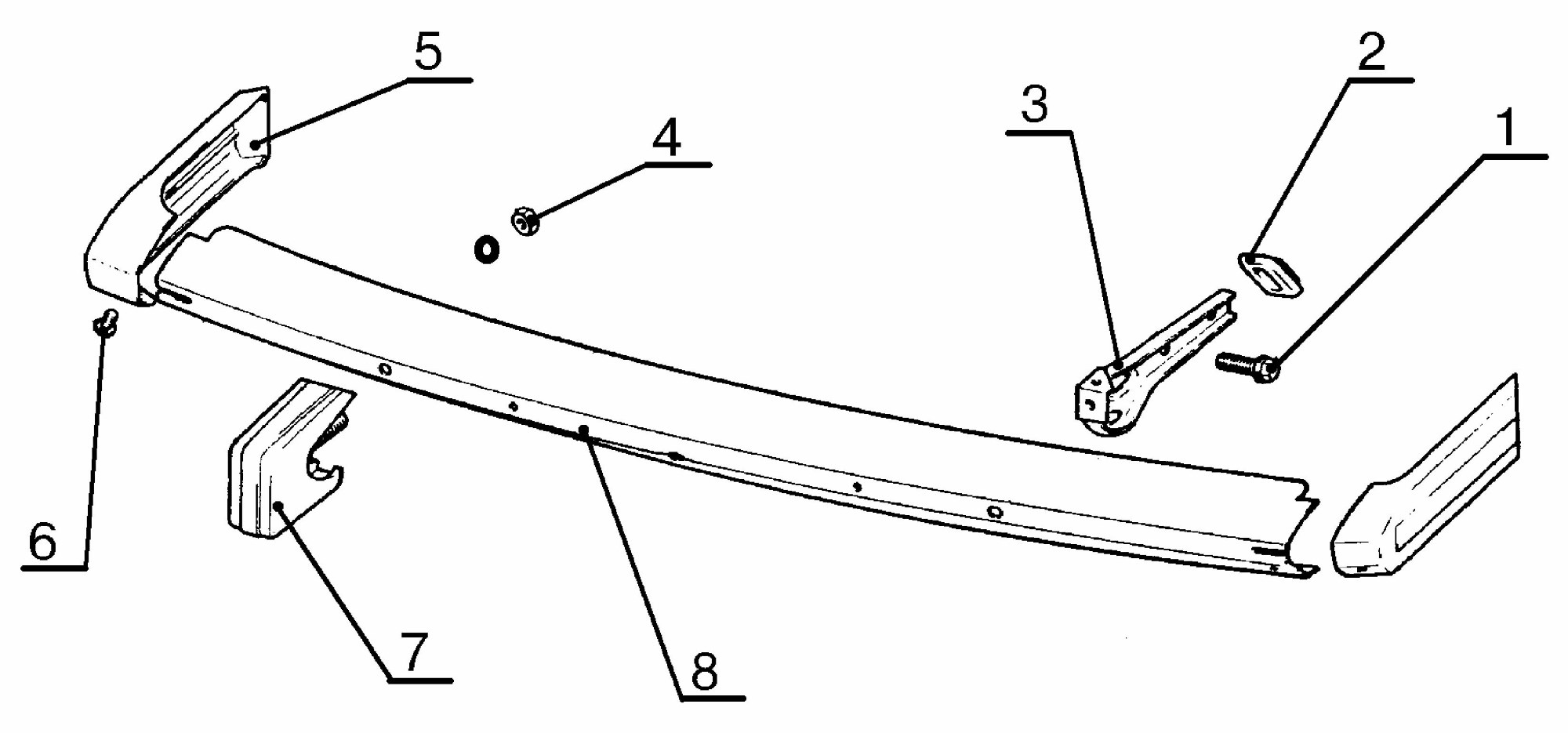

- Бампер передний или задний – снятие/ установка. ТИ 3100.25100.20277.
- Капот и его механизмы – снятие/ установка. ТИ 3100.25100.20288.

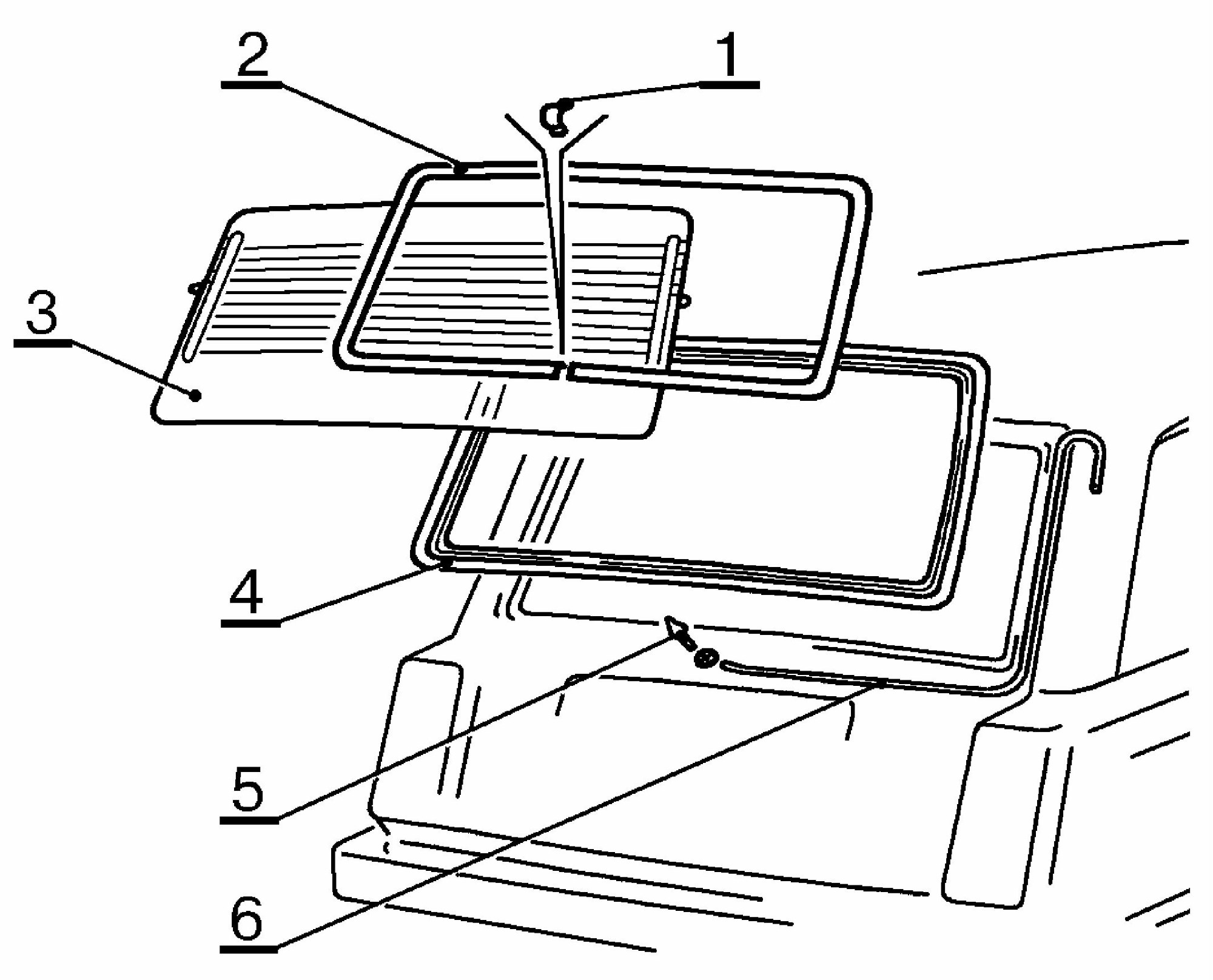

- Стекло ветровое, заднее, боковое – снятие/ установка. ТИ 3100.25100.20319.

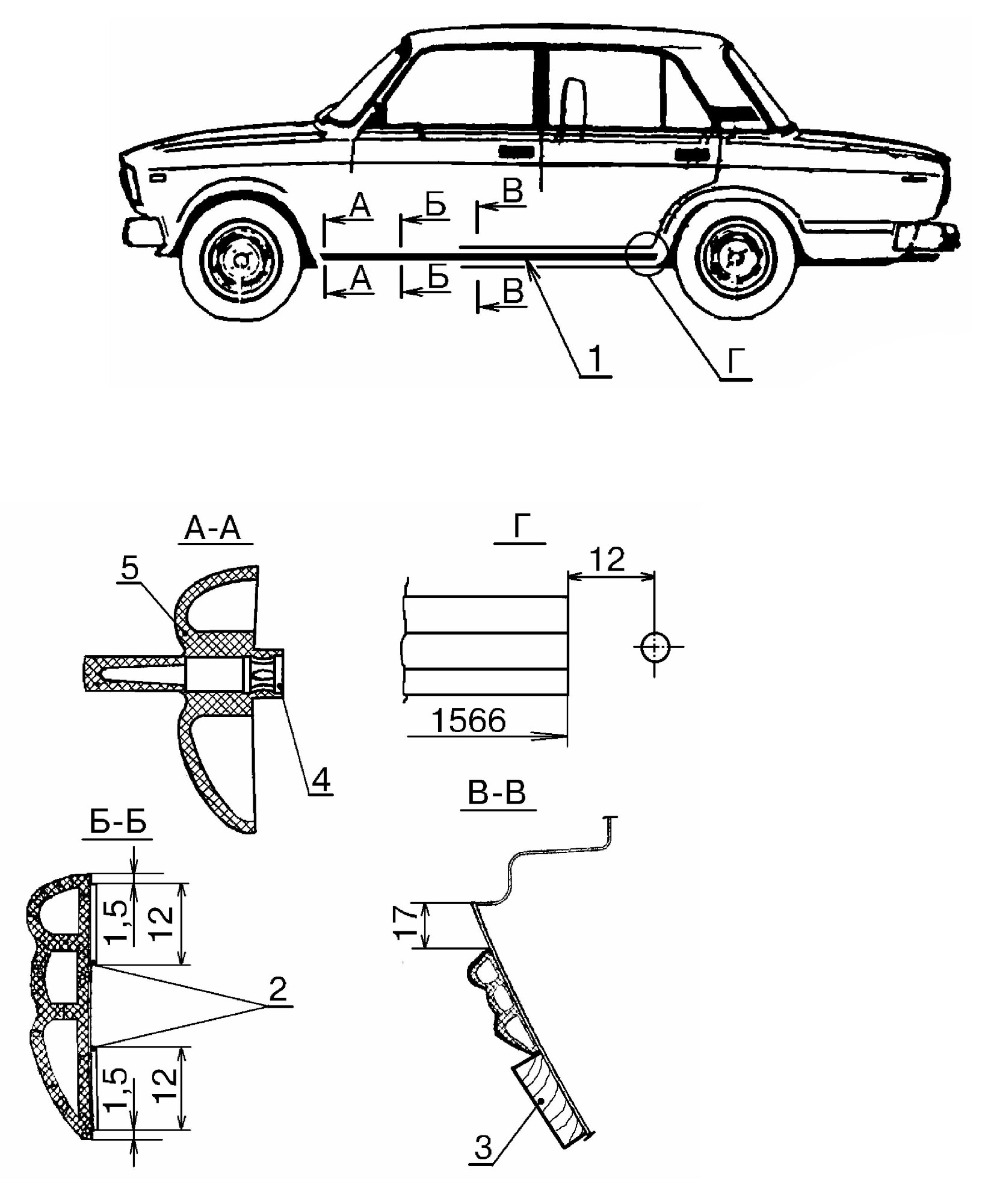

- Молдинг боковины нижний – снятие/ установка. ТИ 3100.25100.27003.

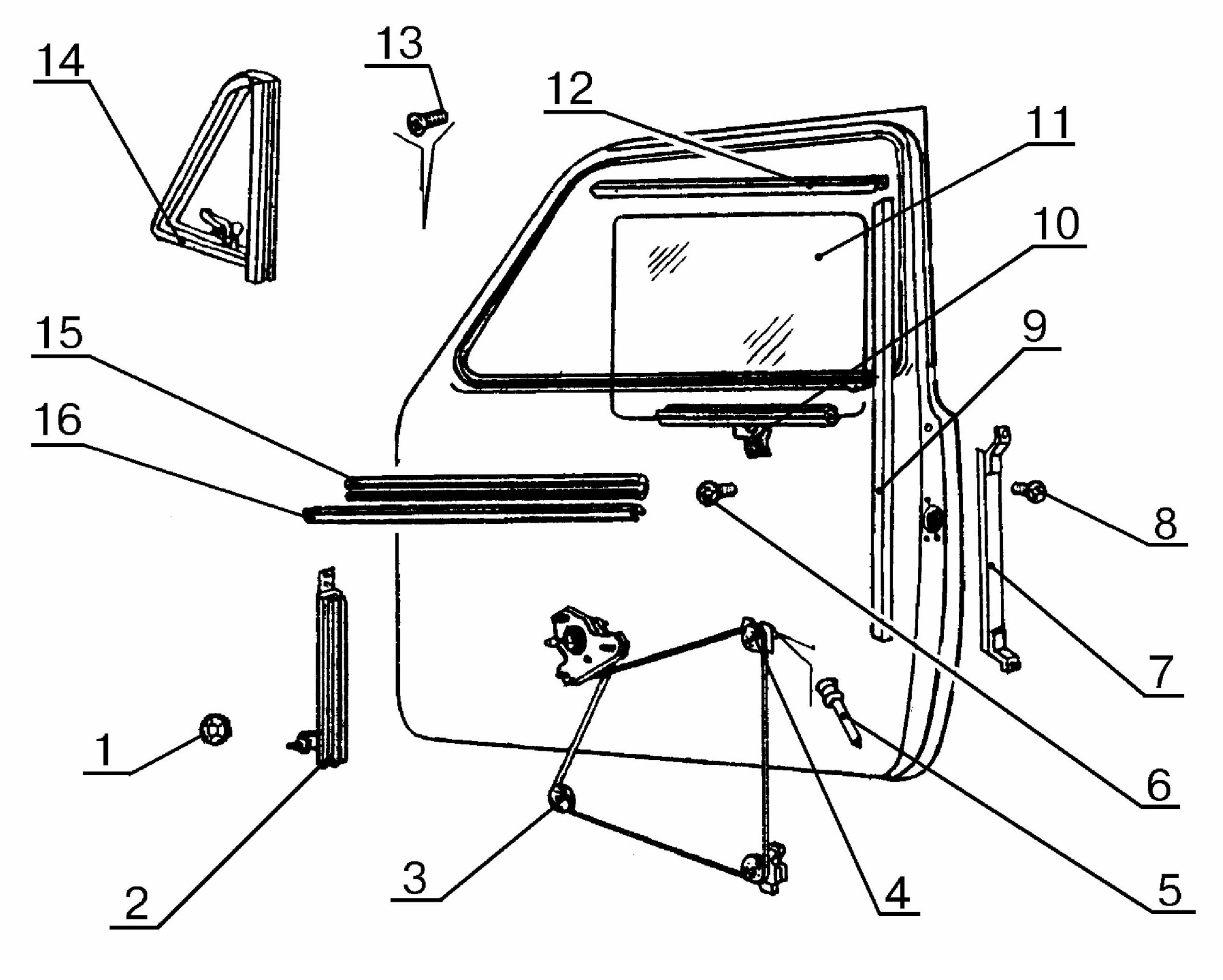

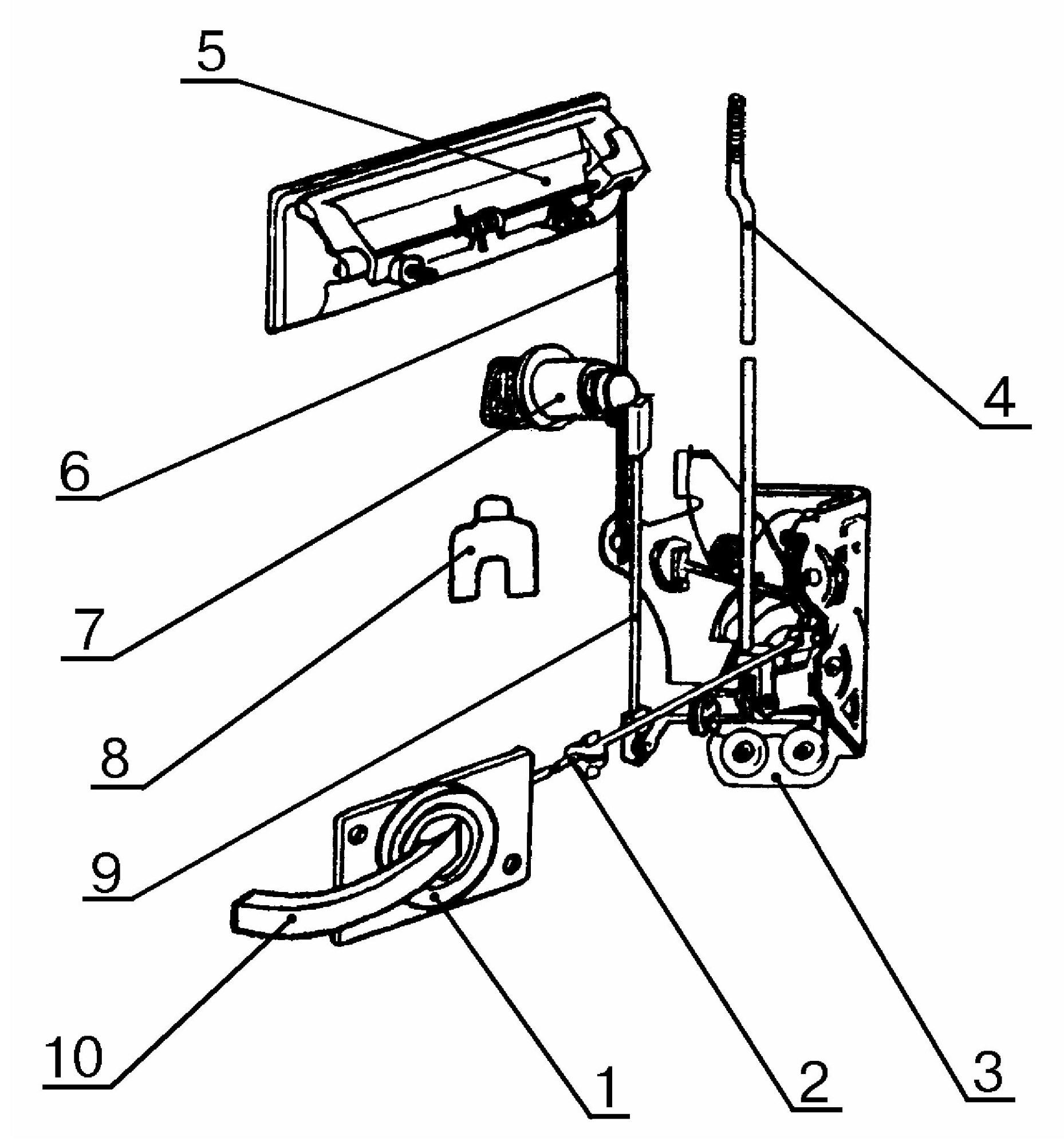

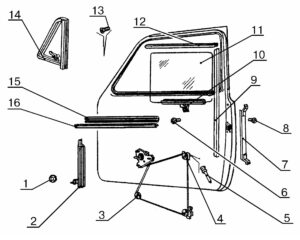

- Дверь передняя – снятие/ установка арматуры. ТИ 3100.25100.40044.

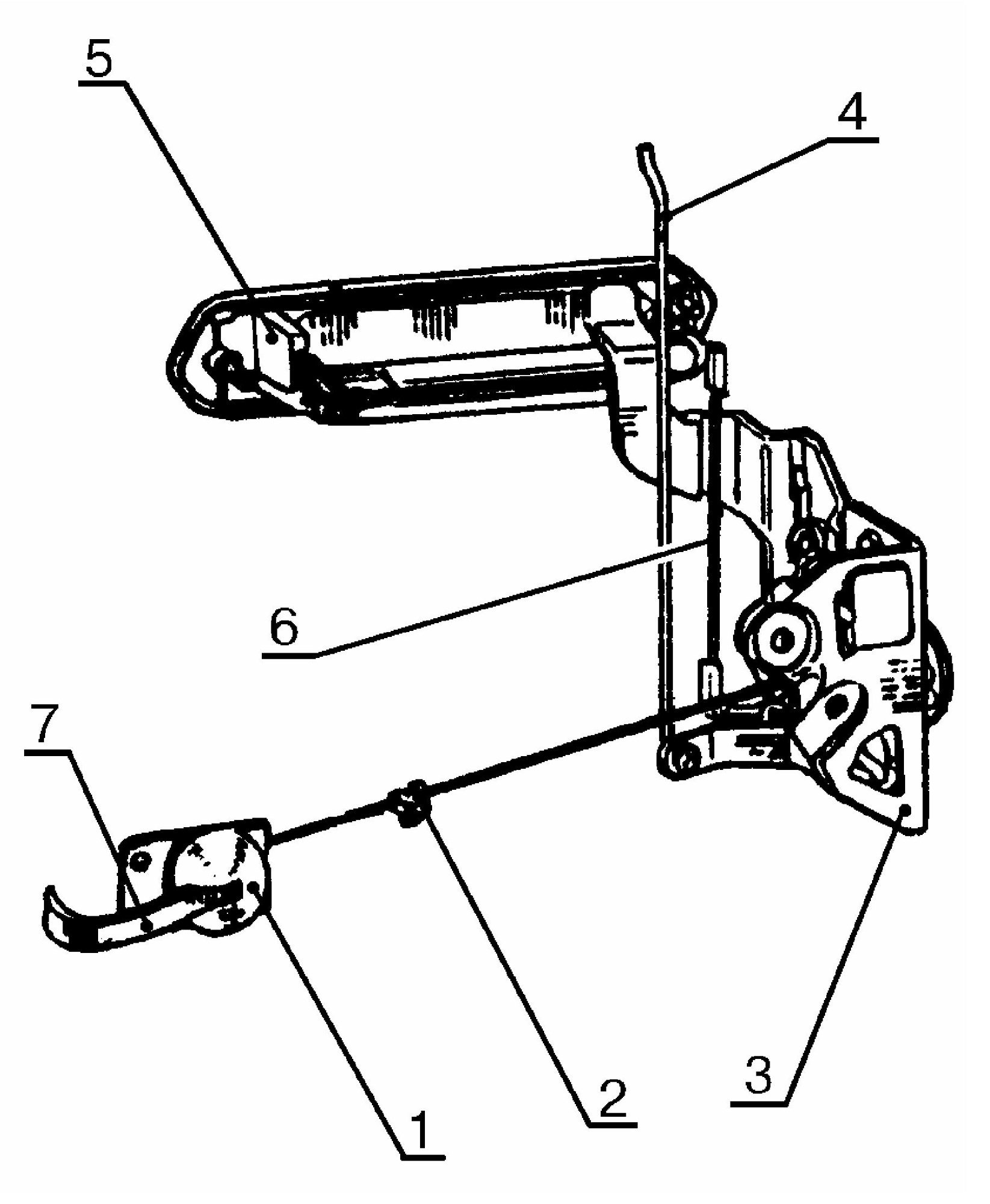

- Дверь задняя – снятие/ установка арматуры. ТИ 3100.25100.40049.

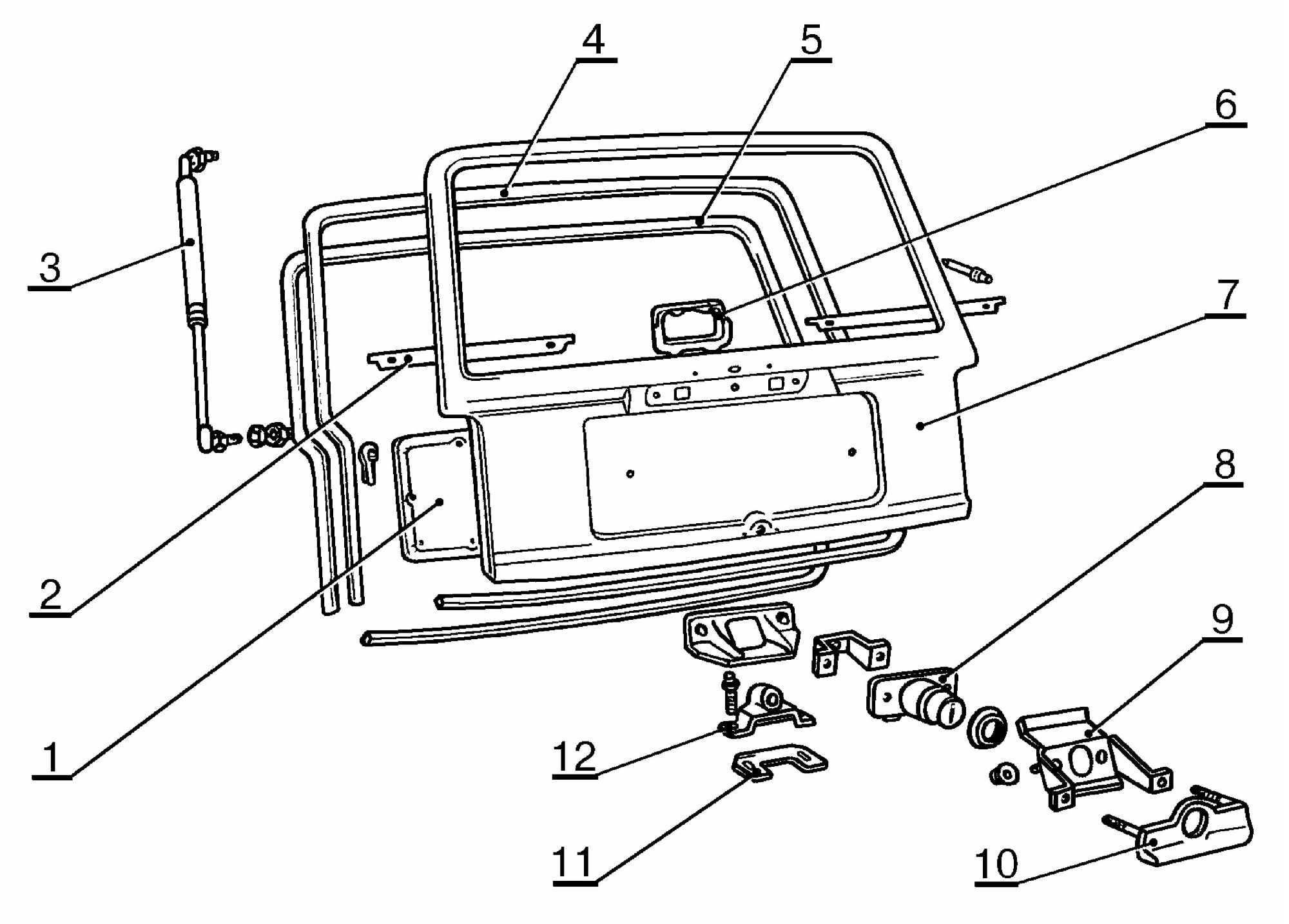

- Дверь задка 2104 – снятие/ установка арматуры. ТИ 3100.25100.40155.

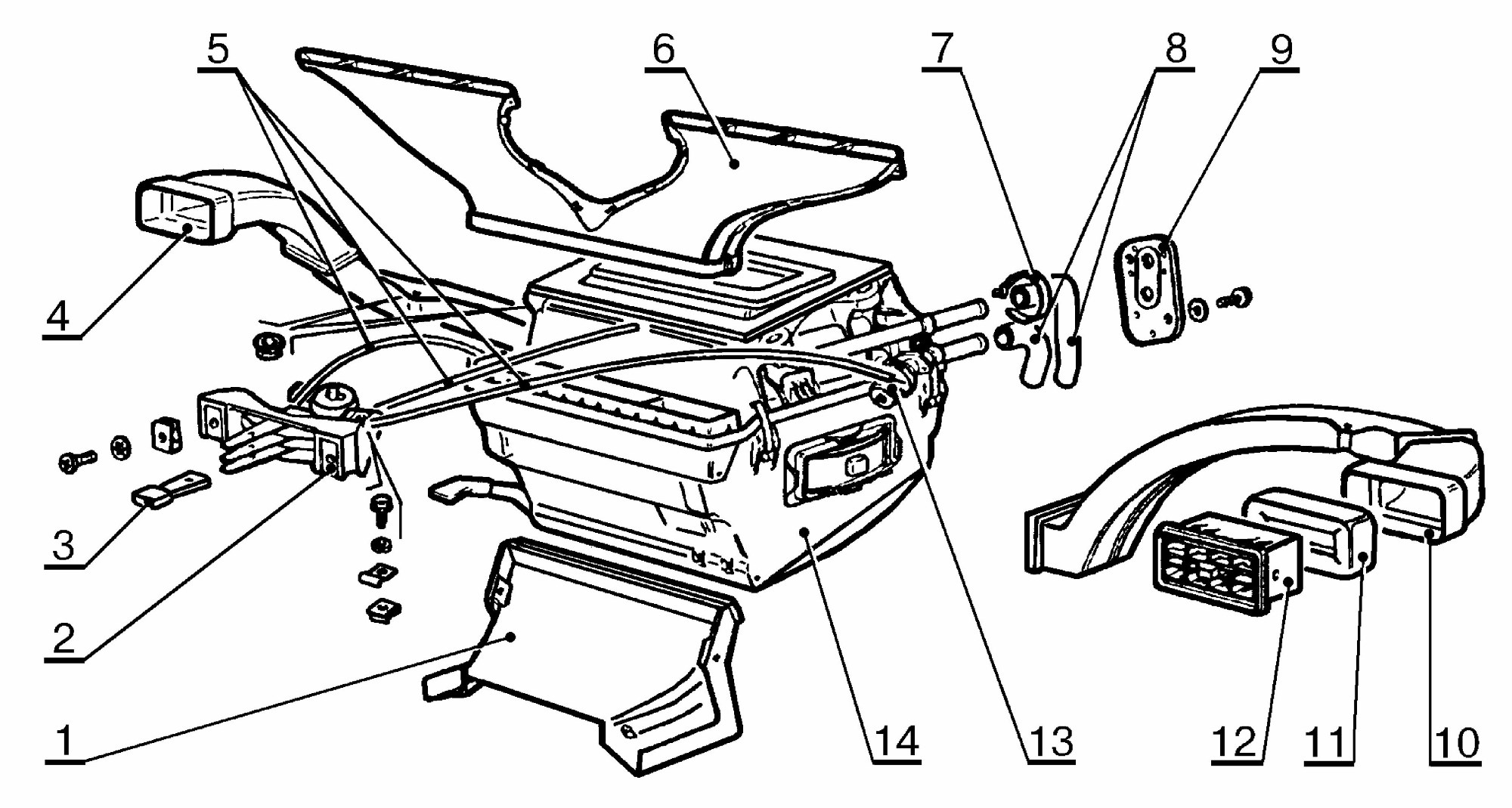

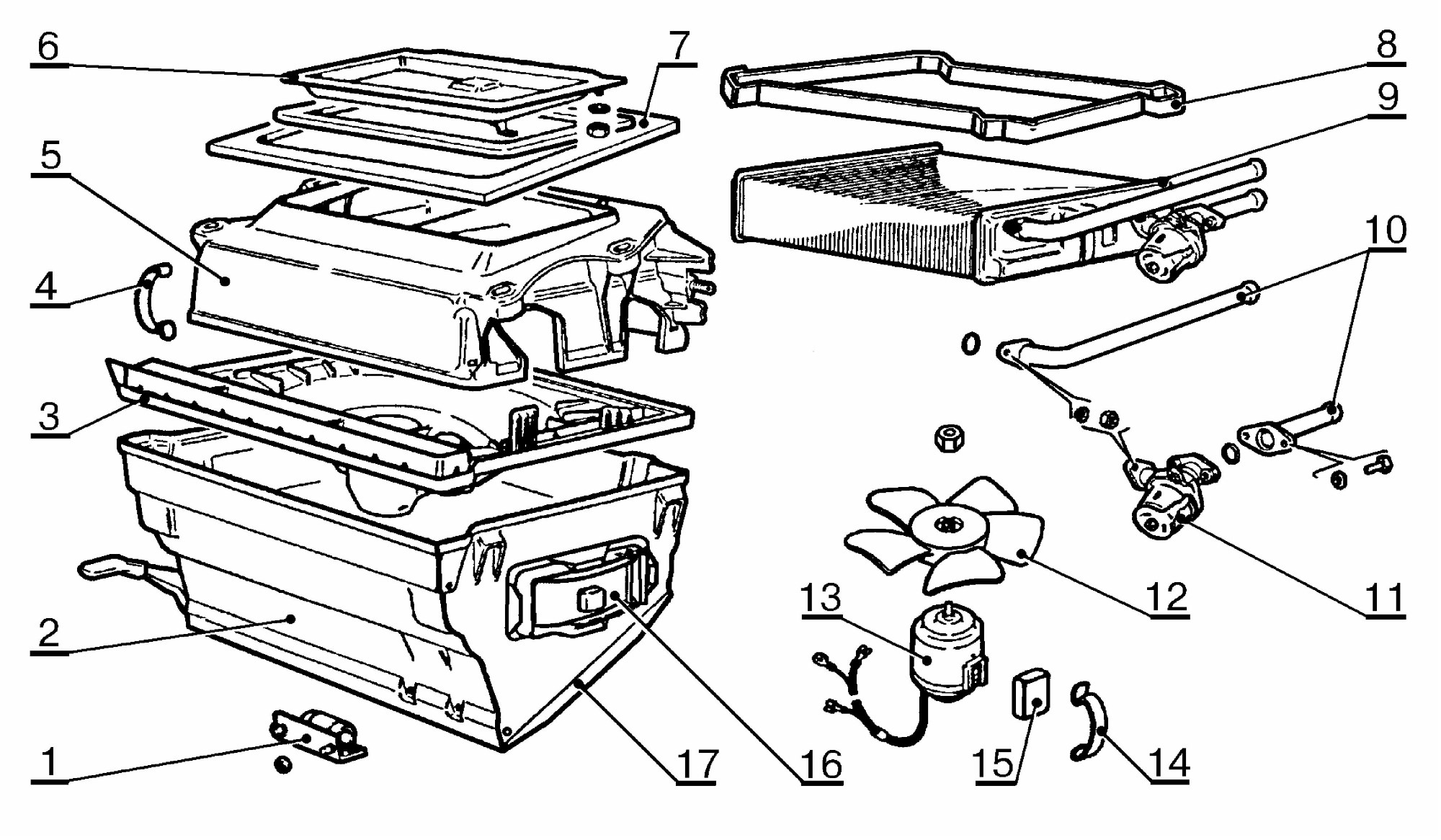

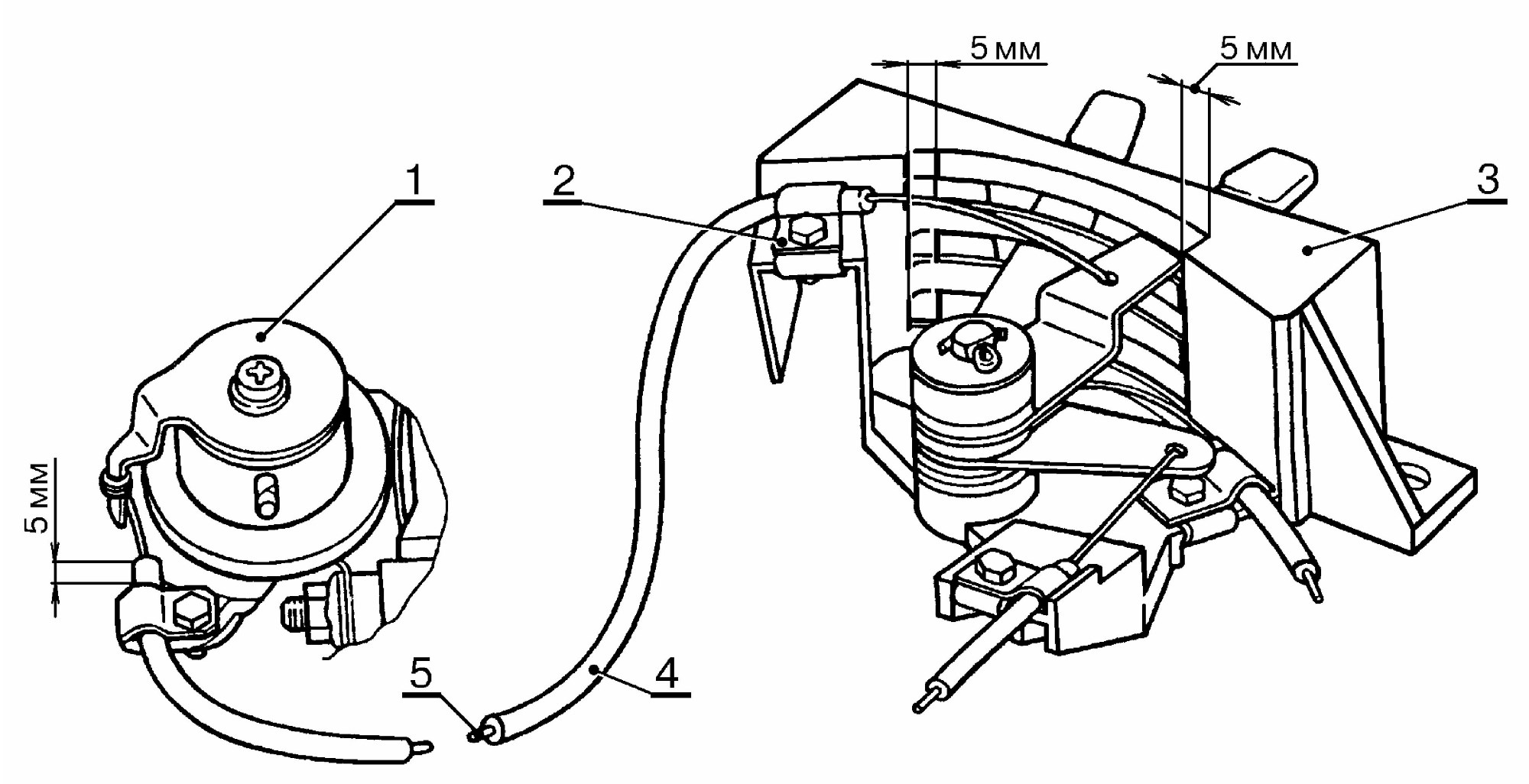

- Отопитель автомобилей ВАЗ 2104-2107 – снятие/ установка; разборка/ сборка. ТИ 3100.25100.40156.

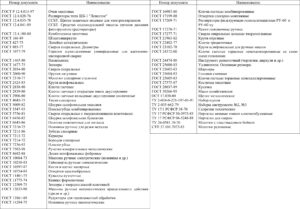

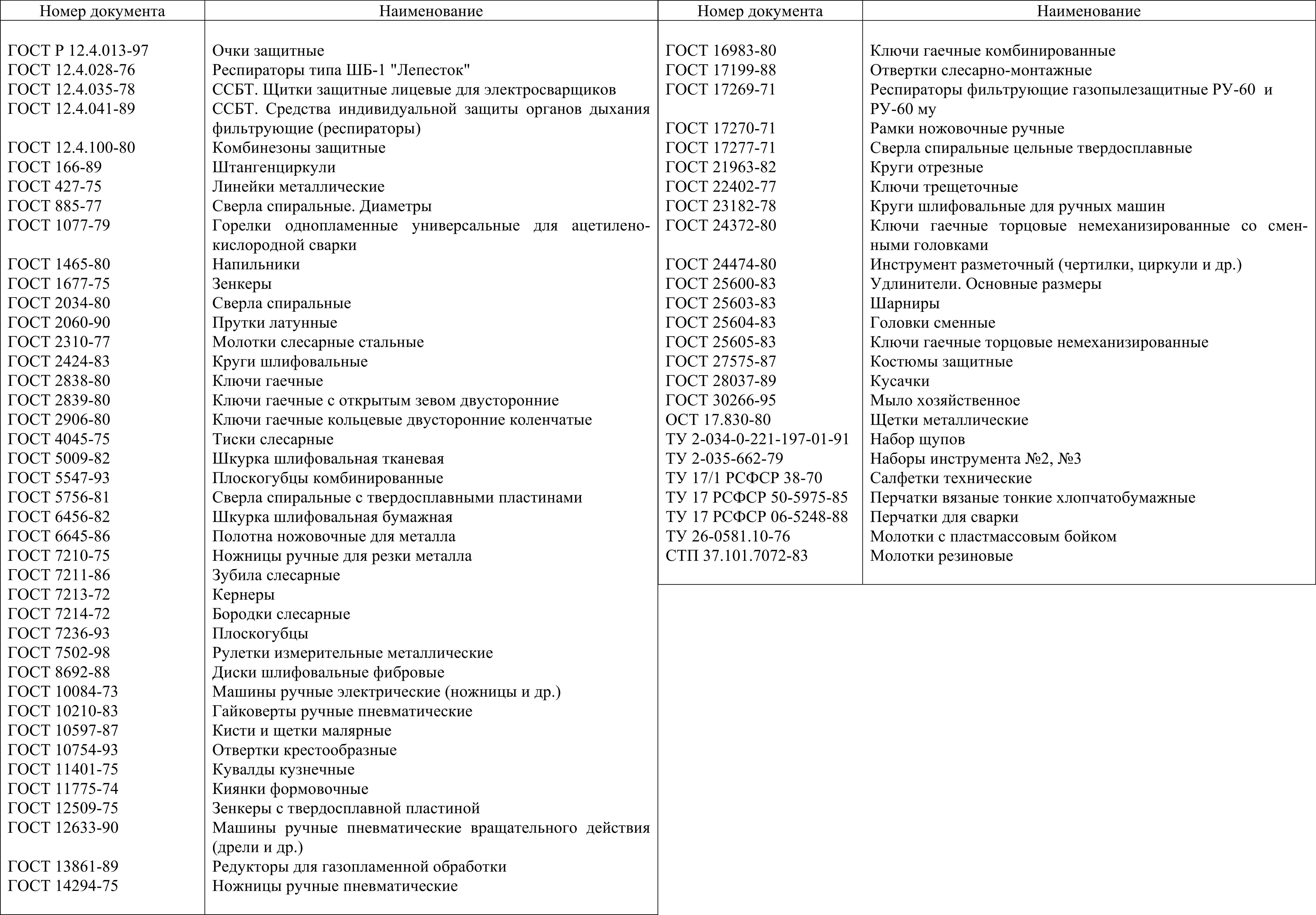

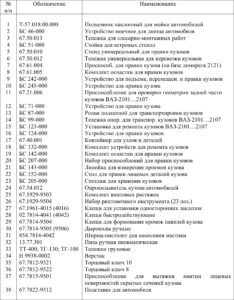

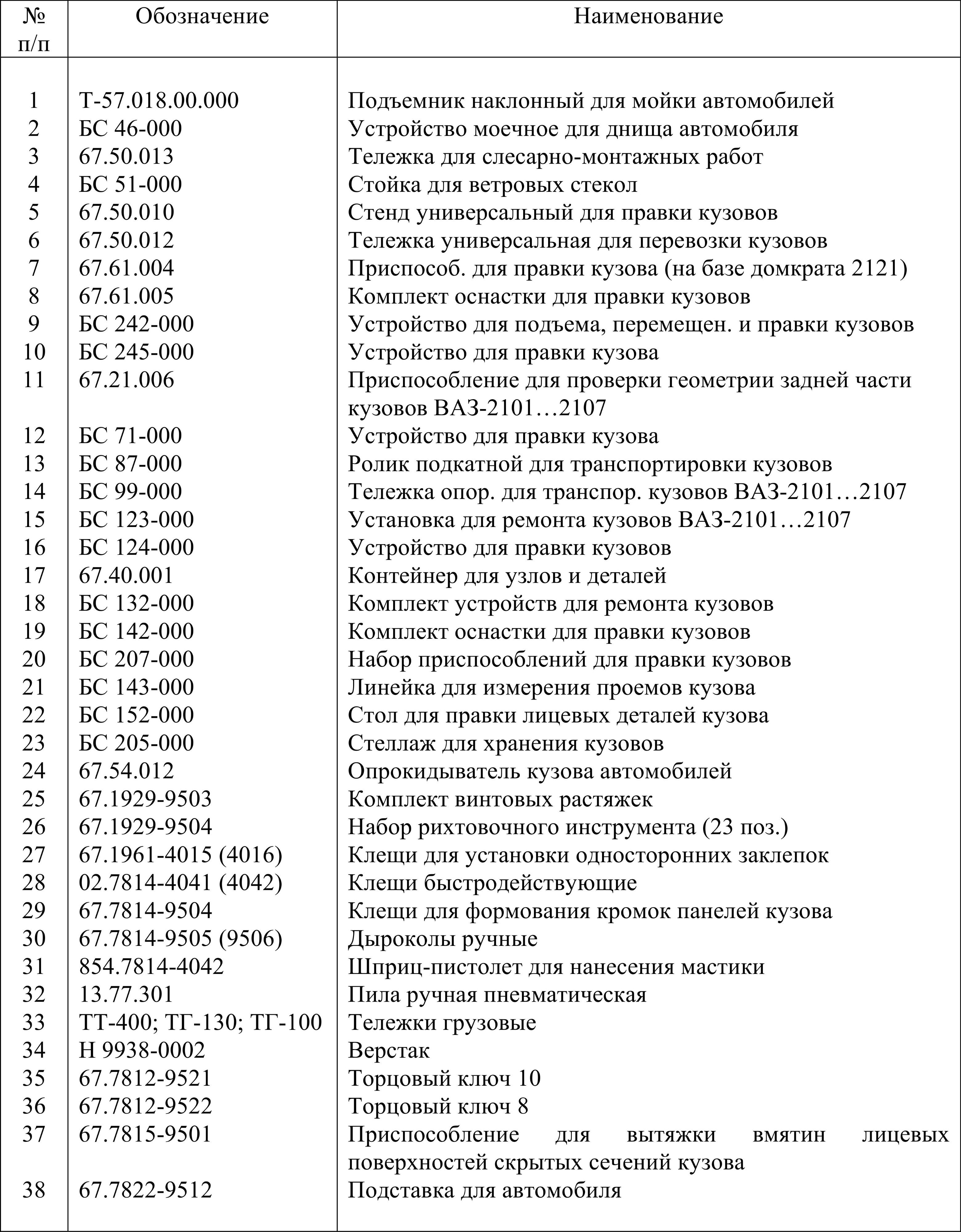

- Приложения.
Обивка потолка – снятие/ установка.
ТИ 3100.25100.20040.
Обивка 2101/2102-5004102 крыши – снятие и установка.
Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-90 для слесарей.
1. Установить автомобиль на рабочее место. Отсоединить клемму “минус” от аккумуляторной батареи (ключ гаечный 10).
2. Снять стекла по ТИ 3100.25100.20319.
3. Снять принадлежности салона: облицовку 1, рис.1, кронштейна зеркала заднего вида; зеркало 11 заднего вида; противосолнечные козырьки 9; поручни 3 и плафоны 12, рис. 2, или 16, рис. 3; облицовки 1, рис. 2 или рис. 3, стоек ветрового окна; накладку 3 травмобезопасную; облицовки 4 обивок центральных стоек; уплотнители проемов дверей (верхнюю часть); обивки 7, рис. 2, задних стоек (кроме ВАЗ-2104) при снятой спинке заднего сиденья; облицовку 12, рис. 3, задней поперечины крыши (для ВАЗ-2104); облицовки 7 и 8 стоек боковин (для ВАЗ-2104); скобы 1/41843/71 крепления обивки крыши (отвертка плоская, отвертка крестообразная).
4. Снять обивку крыши 2101/2102-5004102 (шлем, очки, перчатки).
4.1 Снять обивку 6, рис. 2 или рис. 3, крыши с дугами 9, рис. 2, или 15, рис. 3, в сборе, начиная от проема ветрового окна, отсоединив скобы крепления и преодолевая усилие приклейки кромок (для ВАЗ-2104 снять растяжку 13, рис. 3, с крючков задней поперечины крыши) (отвертка плоская, плоскогубцы).
4.2 Снять шесть наконечников 10 и 11, рис. 2, или 14, рис .3, защитные втулки 8, рис. 2, или 10 рис. 3, дуг и извлечь дуги из обивки 6, рис. 2 или рис. 3, крыши.
5. Установить обивку крыши.
5.1 Установить шесть дуг 9, рис. 2, или 15, рис. 3, в обивку 6 рис. 2 или рис. 3, крыши в соответствии с таблицей 1 и нагреть обивку в течение 15 минут при температуре 60 °С (агрегат сушильный типа ИФ-6).
5.2 Установить на дуги с правой стороны по ходу движения автомобиля наконечники 10 и 11, рис. 2, или 14, рис. 3: на дуги №№ 1–4 обивки крыши автомобилей ВАЗ-2105, 2106 установить короткие наконечники 2101-5004096, а на дуги №№ 5 и 6 – длинные 2101-5004094. на все дуги обивки крыши автомобиля ВАЗ-2104 установить короткие наконечники 2101-5004096.
5.3 Установить шесть защитных втулок 8, рис. 2, или 10, рис. 3, дуг крепления обивки крыши в отверстия кузова с левой стороны по ходу движения автомобиля.

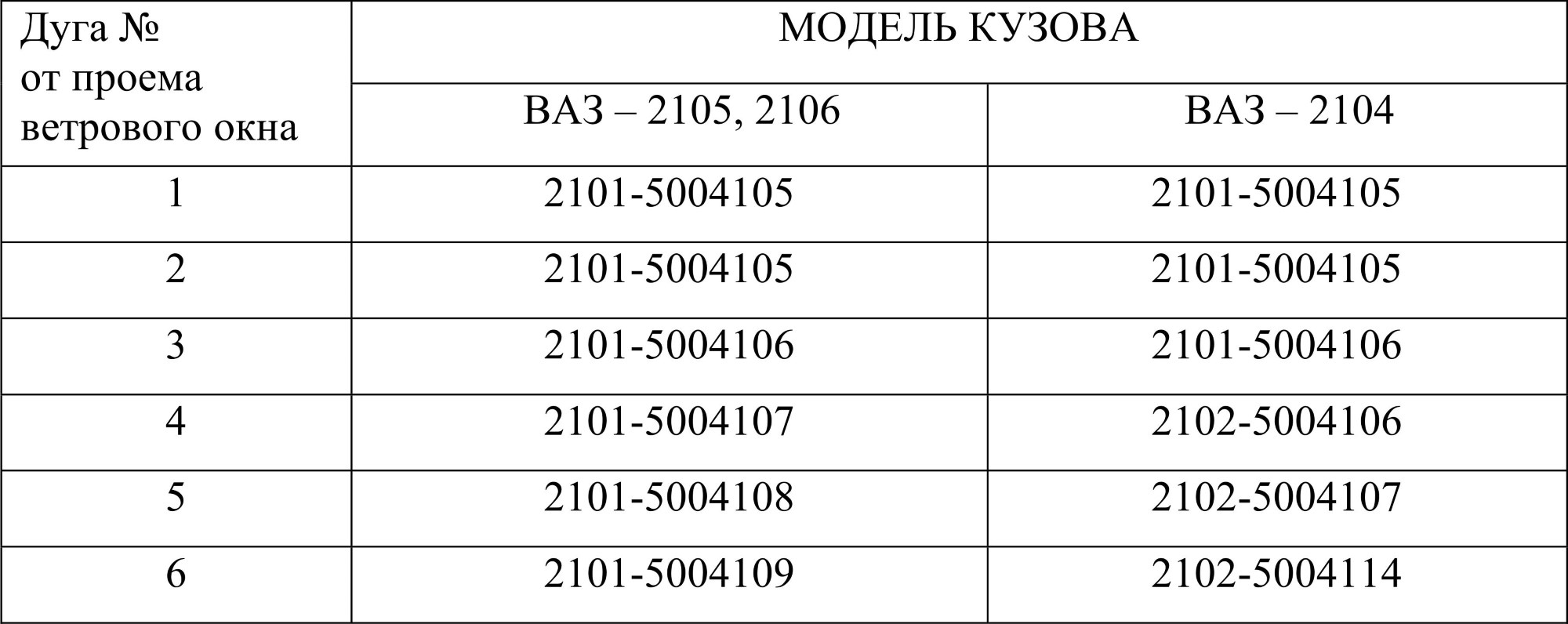

Таблица 1.
5.4 Установить на кузов шестую от проема ветрового окна дугу. В местах появления складок выполнить надрез обивки крыши (для ВАЗ-2104 заднюю растяжку 13, рис. 3, закрепить на крючках задней поперечины крыши) (молоток, нож технологический, стульчик-самоизготовление).
5.5 Установить поочередно на место оставшиеся дуги с обивкой и наконечниками, поворачивая дуги в направлении от задка кузова к передку.
5.6 Захватить двумя “S”-образными крючками по краям первую дугу, натянуть обивку и зацепить крючки за проем ветрового окна (крючок самоизготовление – 2 шт).
5.7 Обезжирить фланцы верхних частей проемов дверей, ветрового и заднего стекол, боковых окон и нанести клей (уайт-спирит норма расхода – 100 грамм, клей 88 НП 35 норма расхода – 100 грамм, ветошь обтирочная, кисть, респиратор, перчатки).
5.8 Разгладить обивку по дугам, натягивая и закрепляя скобами 1/41834/71 обивку с левой и правой сторон кузова по проемам боковых окон и дверей шагом, аналогичным заводской установке (молоток).
5.9 Натянуть и закрепить обивку по проему заднего окна (молоток).
5.10 Разгладить обивку по первой дуге, натянуть обивку и закрепить скобами по проему ветрового окна, снять крючки (молоток).
5.11 Обрезать излишки обивки потолка (нож технологический).
6. Установить стекла по ТИ 3100.25100.20319.
7. Установить на место снятые по п. 3 принадлежности салона.
8. Очистить салон кузова (пылесос промышленный).
9. Предъявить автомобиль ОТК. ОТК проверить качество установки обивки. На поверхности обивки не должно быть морщин, разрывов, перетяжек, и загрязнений.

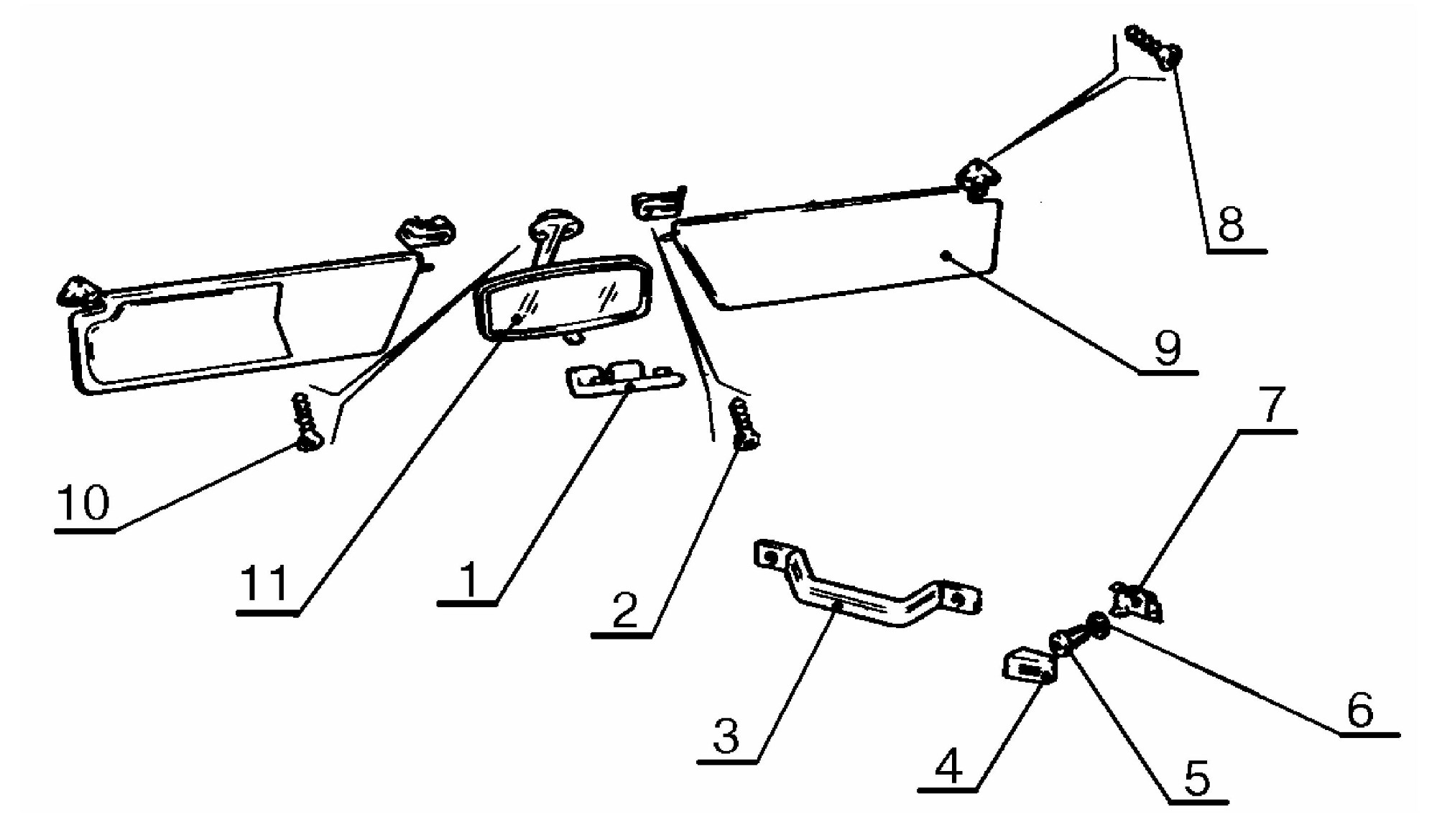

Рис. 1. Принадлежности салона ВАЗ-2104, 2105, 2106.
1 – облицовка 2103-8201024 кронштейна зеркала заднего вида; 2 – винт 1/76787/01; 3 – поручень 2105-8202010; 4 – облицовка 2103-8202020 поручня; 5 – винт 1/32762/01; 6 – шайба 1/26053/71; 7 – держатель 2103-8202018 облицовки поручня; 8 – винт 1/76797/07; 9 – козырек 21061-8204010/011 противосолнечный; 10 – винт 1/76899/01; 11 – зеркало 2103/2105-8201008.

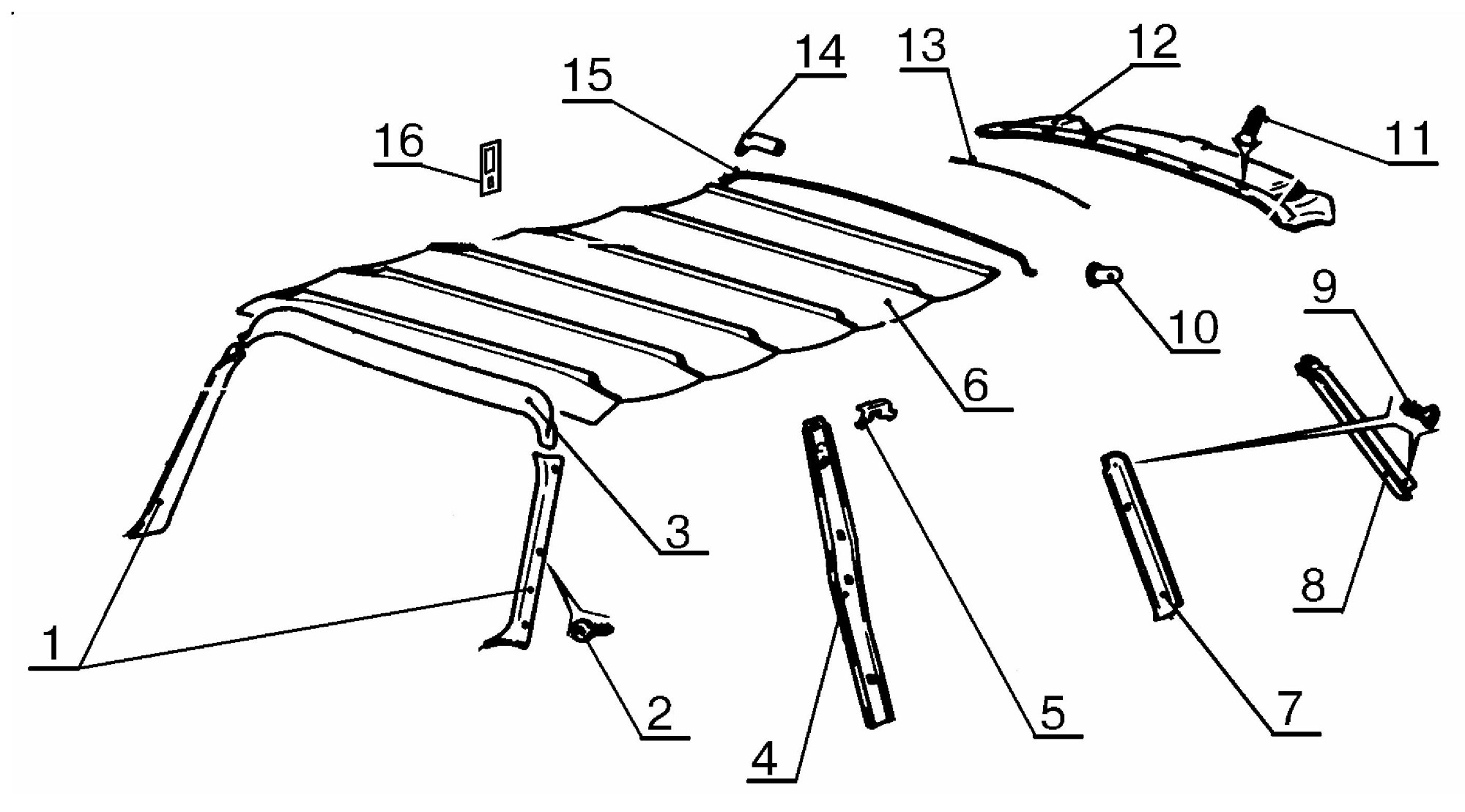

Рис. 2. Обивка крыши ВАЗ-2105, 2106.
1 – облицовка 2101/2105 – 5004060/061 стойки ветрового окна; 2 – винт 1/76787/03; 3 – накладка 2103-5004074 травмобезопасная; 4 – облицовка 2103 – 5004070/071 центральной стойки; 5 – накладка 2101-5004073 облицовочная; 6 – обивка 2101-5004102 крыши; 7 – облицовка 2103-5004080/81 задней стойки; 8 – втулка 2101-6102030; 9 – дуга 2101-5004105/106/107/108/109; 10 – наконечник 2101-5004094; 11 – наконечник 2101-5004096; 12 – плафон 2103-3714010.

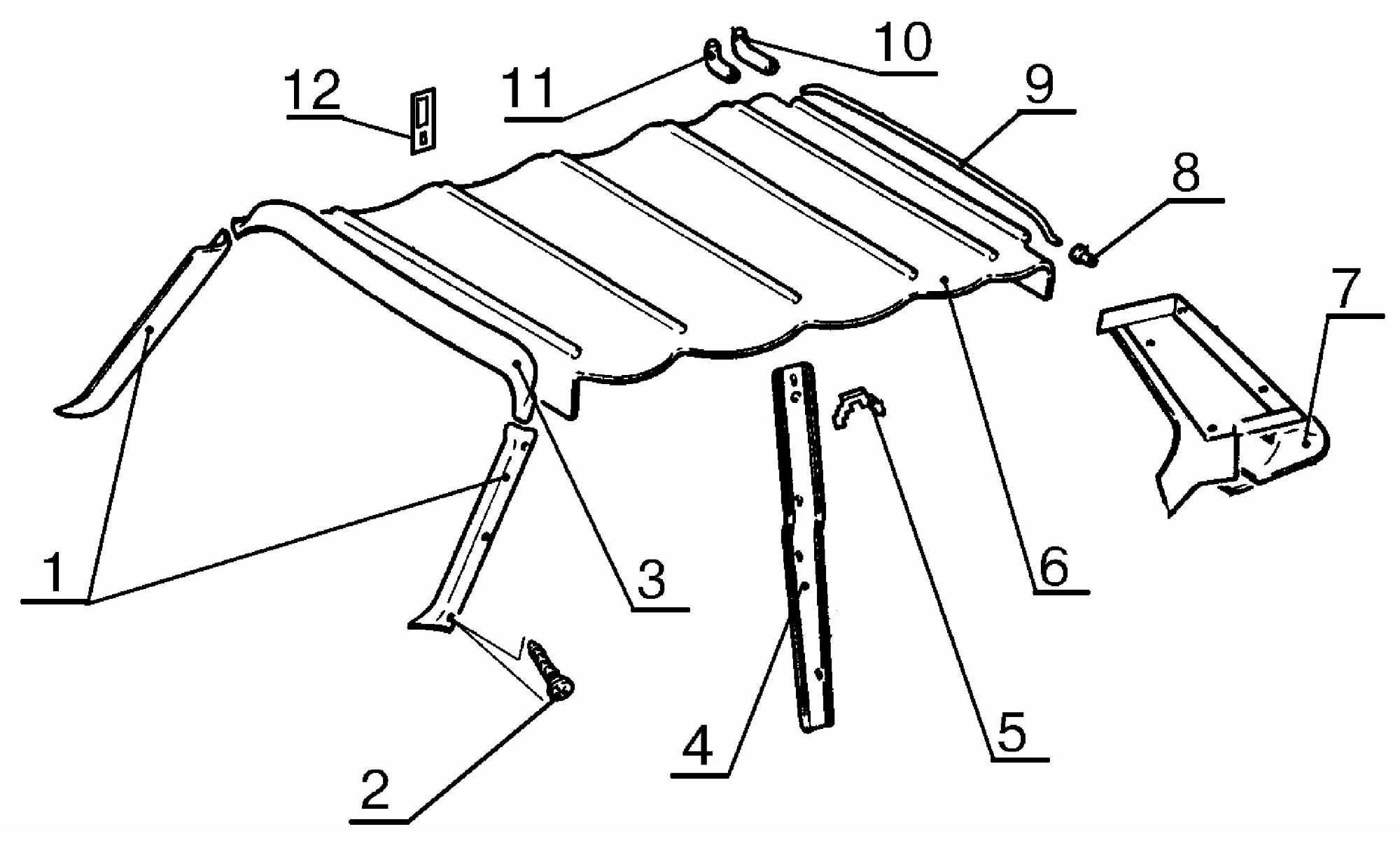

Рис. 3. Обивка крыши ВАЗ-2104.
1 – облицовка 2105 – 5004060/061 стойки ветрового окна; 2 – винт 1/76787/03; 3 – накладка 2103-5004074 травмобезопасная; 4 – облицовка 2103 – 5004070/071 центральной стойки; 5 – накладка 2101-5004073 облицовочная; 6 – обивка 2102-5004102 крыши; 7 – облицовка 2102-50041132/133 стойки; 8 – облицовка 2102-5004138/139 боковины; 9 – винт 1/76796/07; 10 – втулка 2101-6102030; 11 – винт 1/76804/01; 12 – облицовка 2102-5004118 задней поперечины крыши; 13 – растяжка 2102-5004114 задняя; 14 – наконечник 2101-5004096; 15 – дуга 2101/2102-5004105/106/107; 16 – плафон 2103-3714010.
Цельноформованная обивка потолка – снятие/ установка.
ТИ 3100.25100.20067
Обивка крыши автомобиля ВАЗ-2107 цельноформованная снятие и установка.
Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-90 для слесарей.
1. Установить автомобиль на рабочее место. Отсоединить клемму “минус” от аккумуляторной батареи (ключ гаечный 10).
2. Снять заднее стекло согласно ТИ 3100.25100.20319.
3. Снять рассеиватель 1, рис. 1, плафона освещения салона (отвертка плоская).
4. Вывернуть четыре самонарезающих винта 3 и снять рамку 2 плафона (отвертка крестообразная).
5. Вывернуть два самонарезающих винта 8 и снять внутреннее зеркало 7 заднего вида (отвертка крестообразная).
6. Вывернуть шесть самонарезающих винтов 6, снять два противосолнечных козырька 4 в сборе с кронштейнами и держателями 5 (отвертка крестообразная).
7. Снять шесть облицовок 10, вывернуть шесть винтов 9 с шайбами 1/26053/71 и снять три поручня 11 с держателями 12 облицовок (отвертка крестообразная).
8. Снять две облицовки 15 поручня над левой передней дверью, вывернуть два винта 16 и снять две втулки 17 (отвертка плоская, отвертка крестообразная).
9. Снять четыре держателя 13 крепления задней части обивки 14 крыши (отвертка плоская).
10. Снять обивку 14 крыши и извлечь ее через проем заднего окна.
11. Установить обивку крыши в порядке обратном снятию. При установке обивки крыши поврежденные детали заменить на новые. Обивка крыши должна быть установлена без перекосов, надежно закреплена на все точки крепления предусмотренные конструкцией.
12. Установить ветровое стекло согласно ТИ 3100.25100.20319.
13. Проверить работу плафона освещения салона.
14. Предъявить автомобиль ОТК. ОТК проверить качество выполненных работ на автомобиле по пп. 11; 12 и 13 настоящей инструкции.

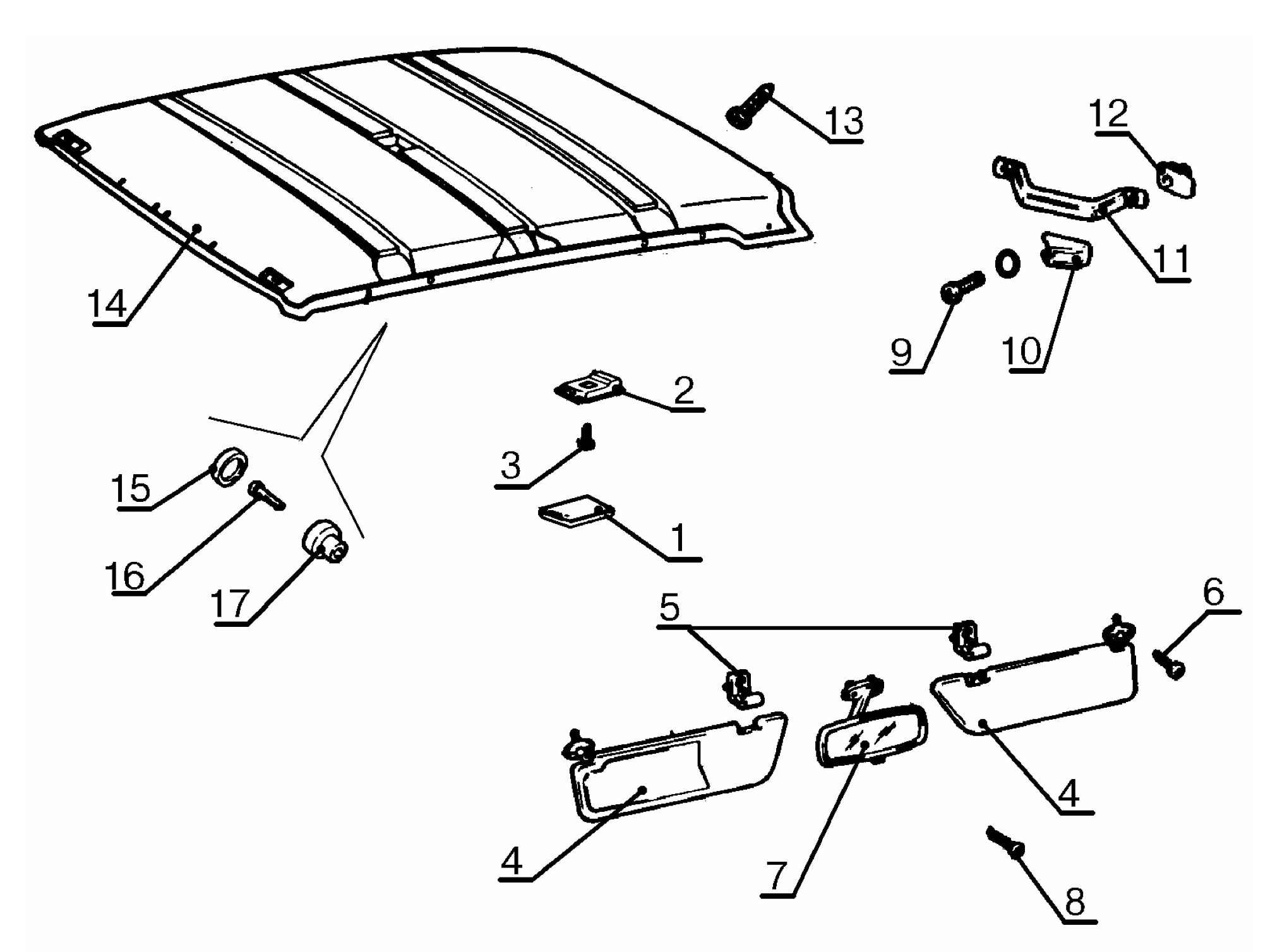

Рис. 1. Крепление обивки крыши.
1 – рассеиватель 2105-3714010; 2 – рамка плафона; 3 – винт 1/76699/01; 4 – козырек 2105-8204010/011 противосолнечный; 5 – держатель 2105-8204096; 6 – винт 1/76705/07; 7 – зеркало 2107-8201008 внутреннее; 8 – винт 1/76824/06; 9 – винт 1/32762/01;10 – облицовка 2105-8202020; 11 – поручень 2105-8202010; 12 – держатель 2105-8202018 облицовки; 13 – держатель 2103-5004028 обивки; 14 – обивка 2105-5004100 крыши; 15 – облицовка 2105-5004266 поручня; 16 – винт 1/32768/01; 17 – втулка 2105-8202028.
Накладка облицовочная сточного желоба – снятие/ установка.
ТИ 3100.25100.20068
Накладка облицовочная сточного желоба крыши 2101-5003020 – снятие и установка.
Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-90 для слесарей.
1. Установить автомобиль на рабочее место.
2. Снять поврежденную облицовочную накладку 1, рис. 1, со сточного желоба 5 крыши, рис.1 (оправка 67.1989-9500).
3. Установить облицовочную накладку 1 на сточный желоб 5 крыши (оправка 67.1989-9500).
4. Предъявить автомобиль ОТК. ОТК проверить качество установки накладки.
При этом на поверхности накладки не должно быть трещин и сколов.

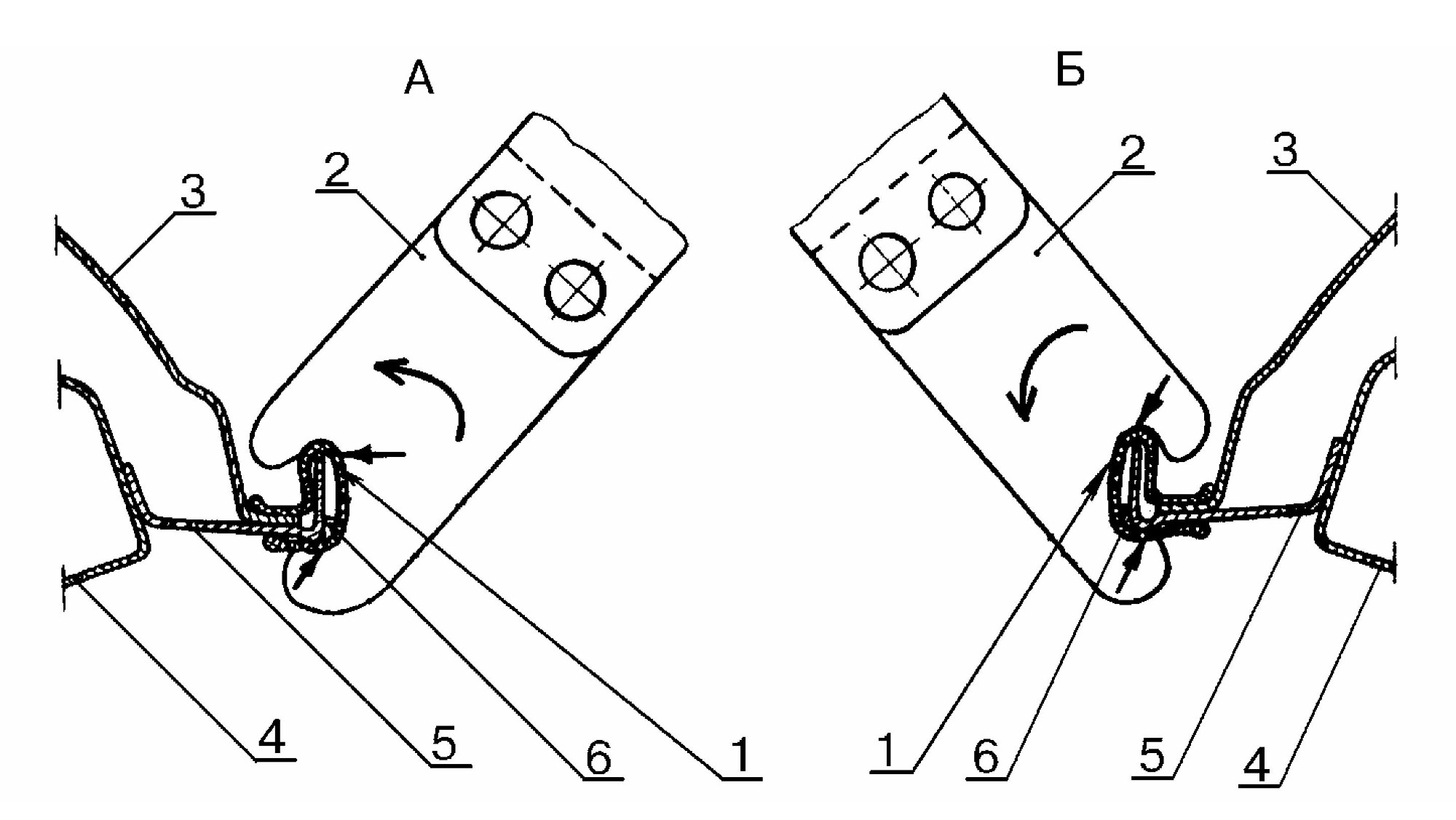

Рис. 1. Снятие А и установка Б облицовочной накладки.
1 – облицовочная накладка 2101-5003020 сточного желоба; 2 – оправка 67.1989-9500; 3 – панель крыши; 4 – боковина кузова; 5 – сточный желоб 2101-5401200/201 крыши; 6 – уплотнительная мастика.
Стрелками показаны точки и направление приложения усилий.
ТИ 3100.25100.20137
Фары автомобилей ВАЗ-2105, 2107, 2106 снятие и установка.
Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-90 для слесарей.
1. Установить автомобиль на рабочее место. Отсоединить клемму “минус” от аккумуляторной батареи (ключ гаечный 10).
2. Снять блок-фару 1, рис. 1, правую или левую ВАЗ-2105, 2107.
2.1 Отсоединить клемму переднего жгута 3 проводов и гидрокорректор 7 от фары.
2.2 Отвернуть два самонарезающих винта 4 и один винт 5 (М5) с шайбой 1/05193/01 удерживая гайку 6 (М5), снять блок-фару 1 (отвертка крестообразная, ключ торцовый 8).
3. Снять фару правую или левую, наружную или внутреннюю в сборе, ВАЗ-2106.
3.1 Отсоединить клемму жгута 1, рис. 2, проводов фары от переднего жгута 6 проводов.
3.2 Снять облицовку фар правую или левую (отвертка плоская).
3.3 Отвернуть три винта 4 и снять фару правую или левую, наружную или внутреннюю в сборе.
4. Установить фару в порядке обратном снятию.
5. Заменить лампу в фаре:
– для ВАЗ 2105-2107: повернуть кожух фары против часовой стрелки и снять его; снять лампу с рефлектора фары и установить новую. Сборку произвести в порядке обратном разборке.
– для ВАЗ-2106: снять облицовку фар правую или левую; отвернуть на 2-3 оборота три винта 1, рис. 3, крепления обода 2 фары, повернуть обод 2 по часовой стрелке до упора в винты 1 и снять обод, вынуть из корпуса оптический элемент 3 фары, отсоединить штепсельную колодку лампы; отжать пружины крепления и снять лампу 6 или 7, и пластмассовый пылеотражатель; установить новую лампу, сборку произвести в порядке обратном разборке.
6. Регулировку света фар выполнить по ТИ 3100.25100.13054.
7. Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 37.101.0167-97, п.2.2.20.6.

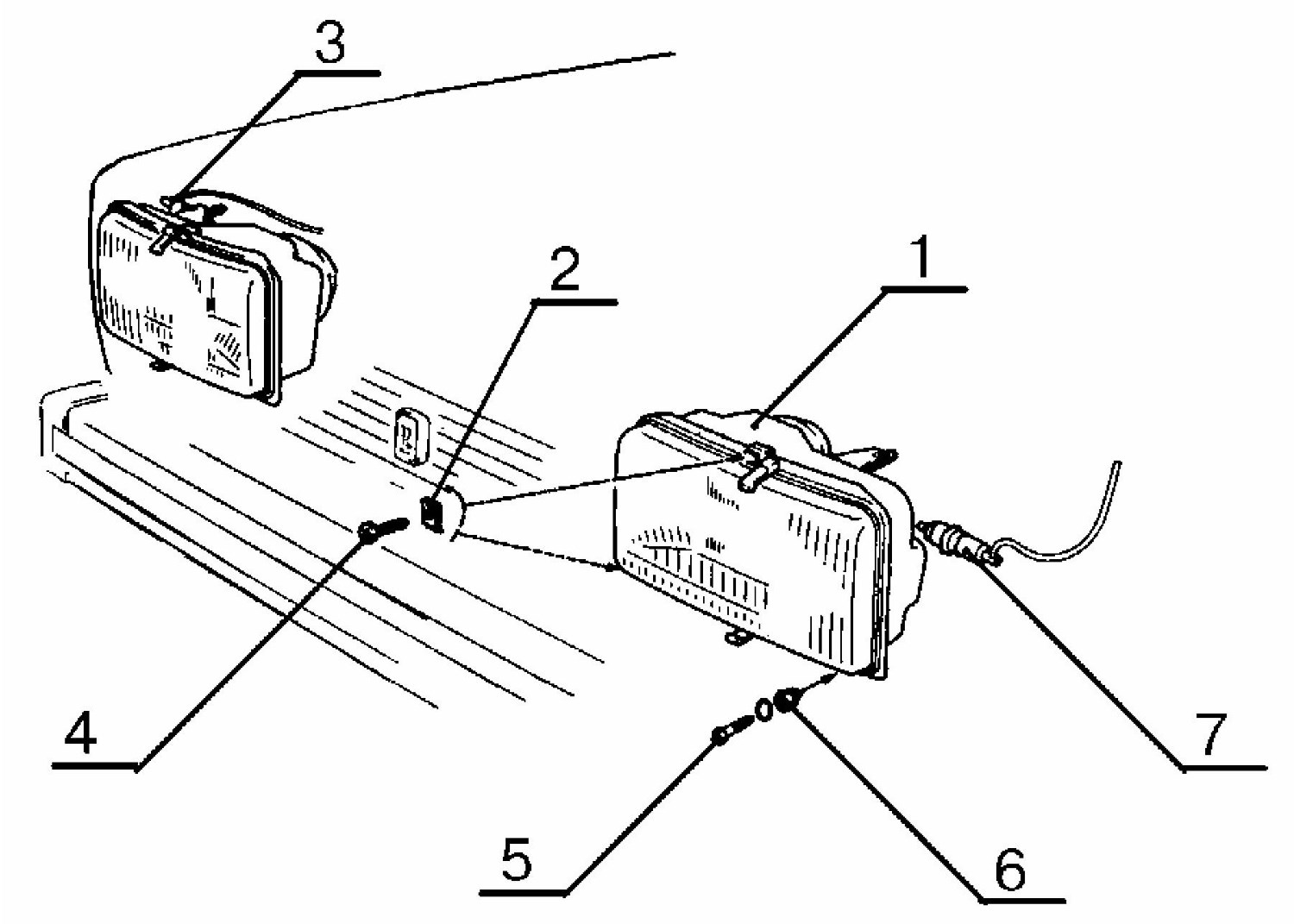

Рис. 1. Фары передние ВАЗ 2105-2107.
1 – фара 2105-3711010/011; 2 – скоба 1/41897/76; 3 – жгут 2107-3724016/017 проводов передний; 4 – винт 1/7671/07; 5 – винт 2105-3711035; 6 – гайка 1/25741/11; 7 – гидрокорректор 2105-3718010 фар.

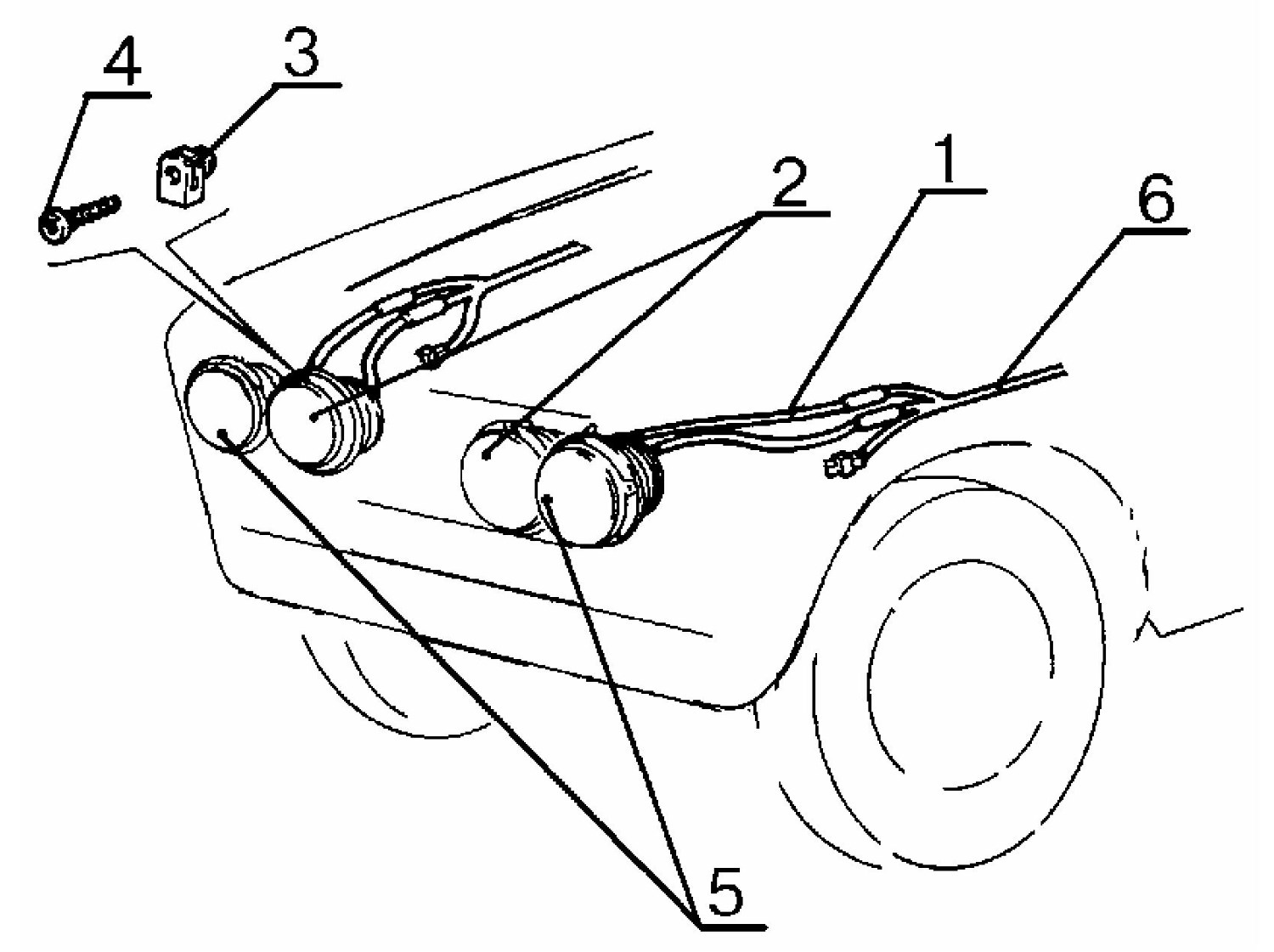

Рис. 2. Фары передние ВАЗ-2106.
1 – жгут проводов фар; 2 – фара 3711016/022; 3 – гайка 2103-3711337 эластичная; 4 – винт 1/76692/01; 5 – фара 3711010/028; 6 – жгут 2106-3724008 проводов передний.

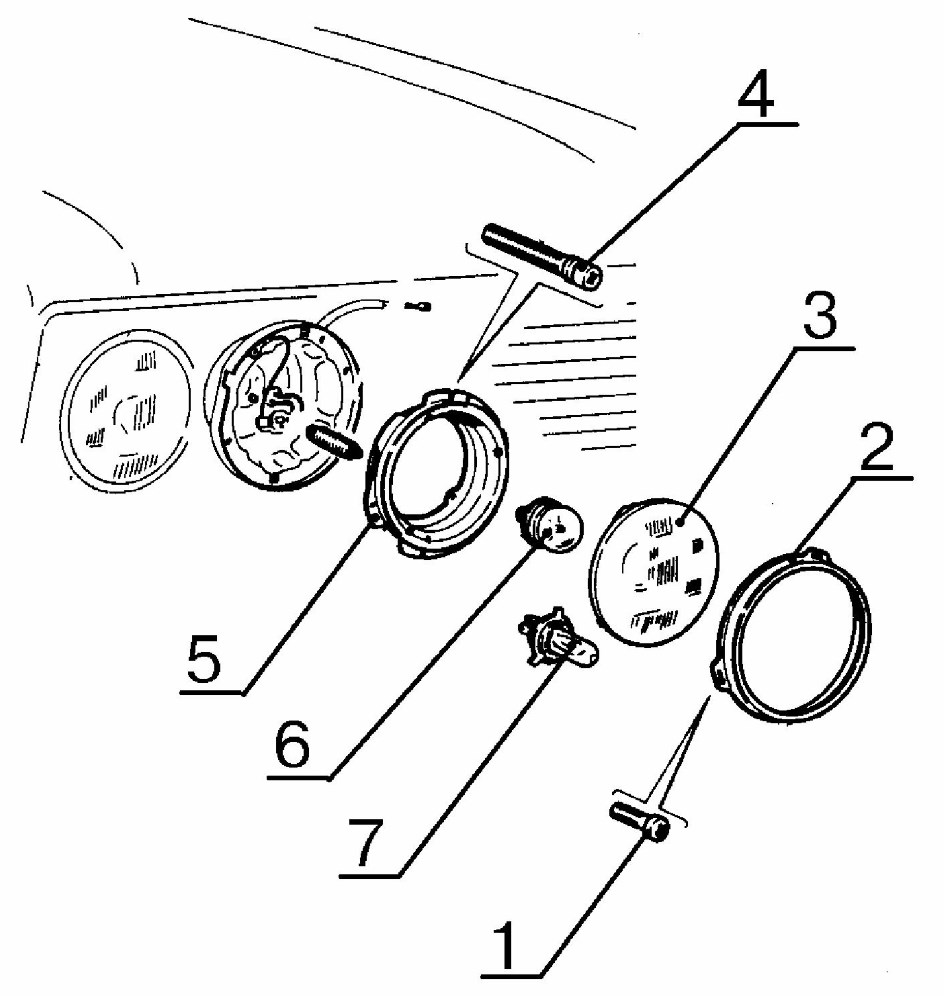

Рис. 3. Фара ВАЗ-2106.
1 – винт 2101-3711538; 2 – обод 2103-3711320 наружный; 3 – элемент 2103-3711200/216 оптический; 4 – винт 2101-3711534 регулировочный; 5 – обод 2103-3711025/026; 6 – лампа 1/41475/90; 7 – лампа 2103-3711217 галогеновая.
Панель приборов автомобилей ВАЗ 2104-2107 – снятие/ установка.
ТИ 3100.25100.20274
Панель приборов автомобилей ВАЗ-2104, 2105, 2106, 2107 – снятие и установка.
Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкций по охране труда И 37.101.7072-90 для слесарей.
Установить автомобиль на рабочее место, затормозить стояночным тормозом и отсоединить клемму “минус” от аккумуляторной батареи (ключ гаечный 10, перчатки).
1. Снять панель приборов 1, рис. 1, автомобиля ВАЗ-2104; 2105.
1.1 Отвернуть четыре винта крепления и снять верхнюю часть облицовочного кожуха вала рулевого управления (отвертка крестообразная, перчатки).
1.2 Снять рукоятки рычагов управления отопителем и извлечь облицовку 6 из проема панели приборов. Снять боковые сопла 8 системы вентиляции и отопления салона (отвертка плоская, отвертка крестообразная).
1.3 Снять заглушки, вывернуть два винта и извлечь щиток 7 приборов из проема панели приборов (инструмент по п.1.2).
1.4 Отсоединить от щитка 7 приборов колодки жгута проводов. Отвернуть гайку крепления и отсоединить гибкий вал привода спидометра. Снять щиток приборов (плоскогубцы комбинированные).
1.5 Снять прикуриватель и отсоединить от него клеммы жгута проводов панели приборов (инструмент по п.1.2).
1.6 Вывернуть винты крепления и снять полку 4 панели приборов (инструмент по п.1.2).
1.7 Вывернуть винты крепления и снять корпус 3 вещевого ящика (инструмент по п.1.2).
1.8 Снять ручку гидрокорректора фар, отвернуть гайку крепления и вынуть его из панели приборов (ключ гаечный 21).

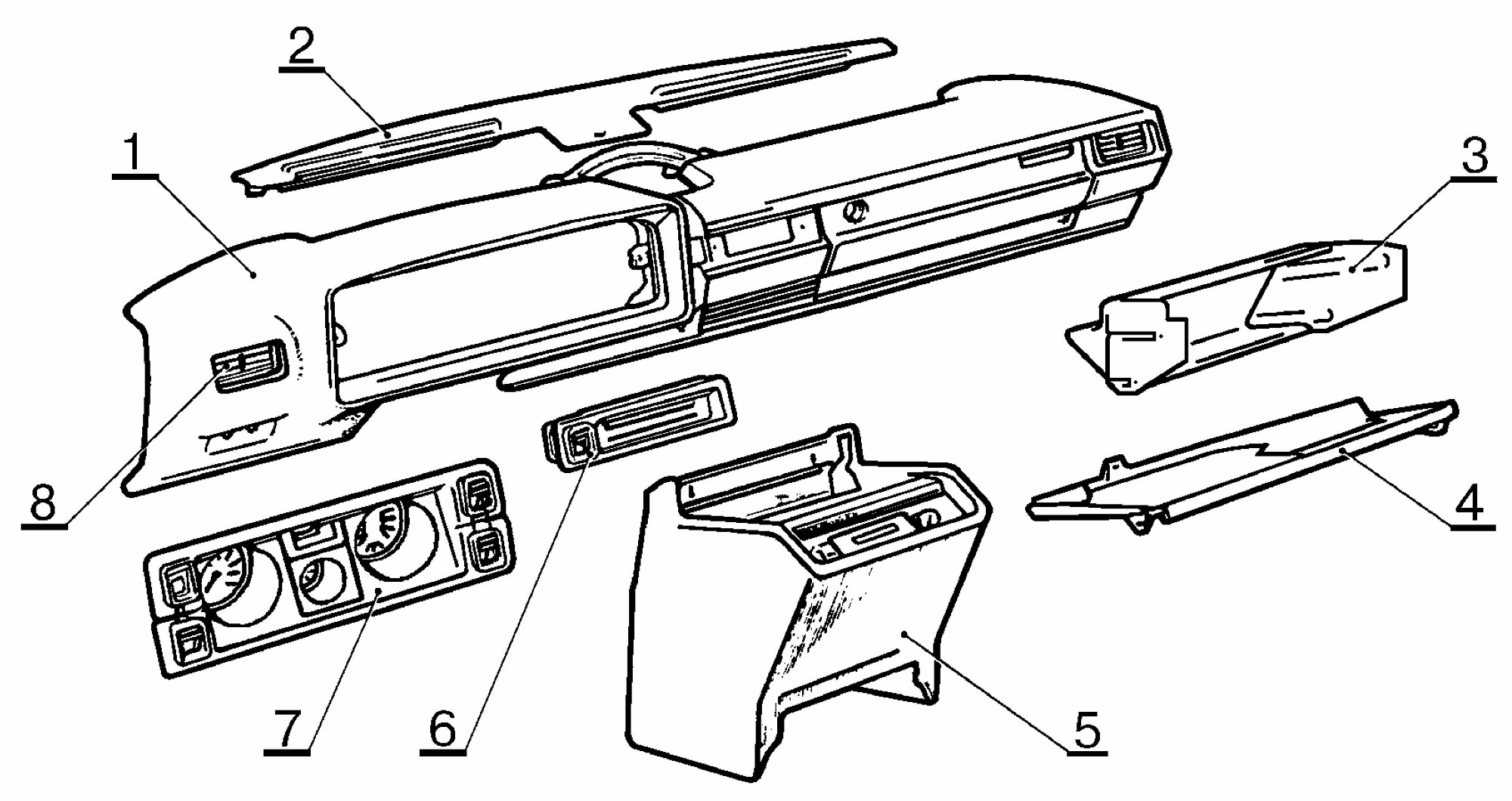

Рис. 1. Панель приборов 2105-5325010 и ее принадлежности.
1 – панель приборов; 2 – вставка 2105-5325262 панели приборов; 3 – корпус 2105-5303014 вещевого ящика; 4 – полка 2105-5303090 панели приборов; 5 – панель 2105-5325210 радиоприемника; 6 – облицовка 2105-5325062 рычагов управления отопителем; 7 – щиток 2105-5325124 приборов; 8 – боковые сопла 2105-8108060 системы вентиляции и отопления салона.
Рис. 2. Крепление панели приборов 2105-5325010 к кузову (точки крепления показаны стрелками).
1.9 Вывернуть винты крепления и снять панель 5 радиоприемника (отвертка крестообразная).
1.10 Отсоединить провода от лампы освещения вещевого ящика.
1.11 Отсоединить вставку 2 и громкоговоритель, при наличии. Отвернуть четыре винта нижнего крепления панели к поперечине, рис. 2, и, через проемы комбинации приборов и вещевого ящика, четыре гайки крепления панели к щитку передка. Снять панель приборов (инструмент по п.1.1, дополнительно ключ торцовый 10 мм 67.7812-9521).
2. Снять панель приборов автомобиля ВАЗ-2106, рис. 3.
2.1 Отвернуть пять винтов и снять кожухи вала рулевого управления (инструмент по п.1.1).
2.2 Отвернуть по три винта и снять обивки стоек ветрового окна (инструмент по п.1.1).
2.3 Вывернуть два винта крепления боковины 1 вещевого ящика к панели приборов, снять боковину. Отсоединить провода от лампы освещения вещевого ящика (инструмент по п.1.1).
2.4 Снять рукоятки с рычагов управления отопителем. При снятии у верхней рукоятки отогнуть нижнюю часть, у нижней рукоятки верхнюю часть (отвертка плоская).
2.5 Снять дефлекторы 9 и трубы 8 дефлекторов. Снять переключатель 5 электровентилятора отопителя и отсоединить от него клеммы жгута проводов (инструмент по п.2.4).
2.6 Отжать скобы 3, рис. 4, прошивкой 4 через специальные отверстия в нижней части панели приборов 1 и извлечь щиток приборов 2 из проема панели (прошивка).
2.7 Отсоединить колодки и штекеры жгута проводов переднего от контрольных приборов и выключателей наружного освещения, освещения приборов и обогрева заднего стекла. Отвернуть гайку крепления и отсоединить гибкий вал привода спидометра. Снять щиток приборов в сборе (плоскогубцы).
2.8 Отвернуть четыре винта и снять полку 3, рис. 3 панели приборов (инструмент по п.1.1).
2.9 Извлечь часы 10, ослабив уплотнение кольца 2103-3804020, отсоединить провода и снять часы с кольцом (инструмент по п.2.4).

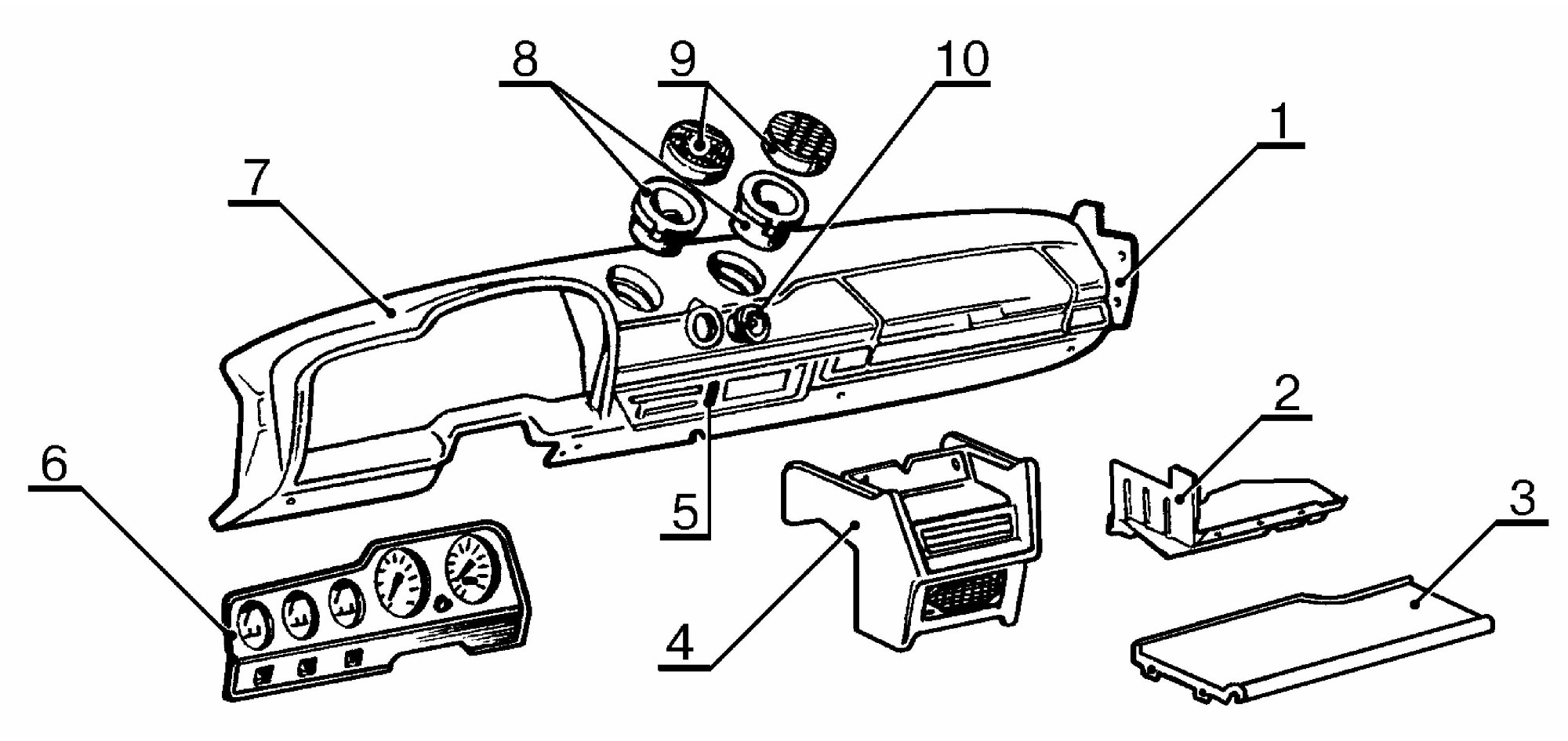

Рис. 3. Панель приборов 2103-5325010 и ее принадлежности.
1 – боковина 2103-5303015 вещевого ящика; 2 – корпус 2101-5303014 вещевого ящика; 3 – полка 2103-5303090; 4 – панель 2103-5325210 радиоприемника; 5 – переключатель 2101-8101300 электровентилятора отопителя; 6 – щиток 2103-5325120 приборов; 7 – панель приборов; 8 – труба 2101-8102134 дефлектора; 9 – дефлектор 2103-8102132; 10 – часы 2103-3804020.

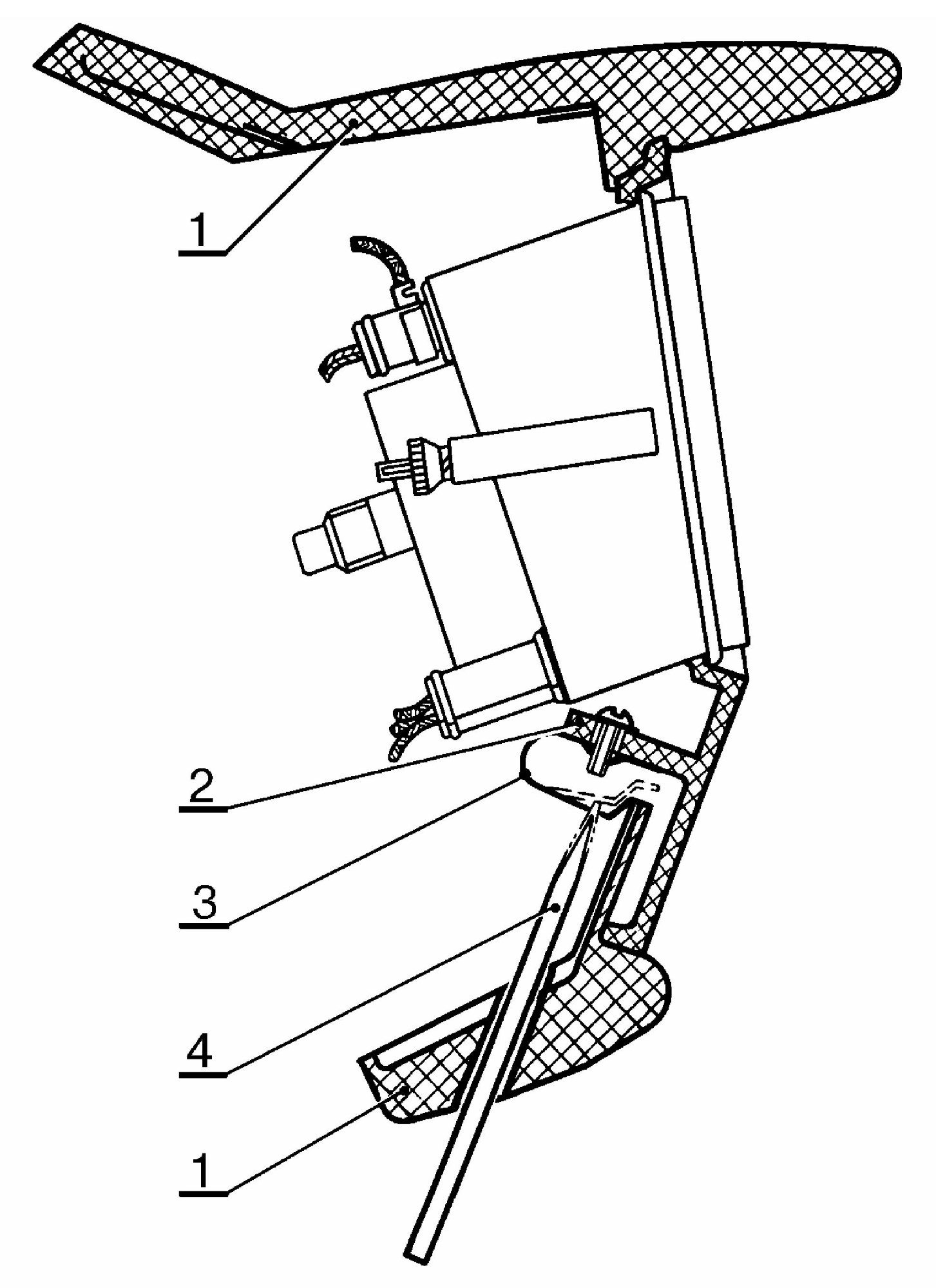

Рис. 4. Снятие щитка приборов.
1 – панель 2103-5325010 приборов; 2 – щиток 2103-5325120 приборов; 3 – пружина 2103-5325128 щитка панели приборов; 4 – прошивка 2101-3901114.
Рис. 5. Точки крепления панели приборов к кузову (точки крепления показаны стрелками).
2.10 Отвернуть винты крепления и снять панель 4 радиоприемника, отсоединив провода (инструмент по п.1.2).
2.11 Отвернуть четыре винта крепления панели приборов к нижней поперечине, рис. 5, и, через проемы комбинации приборов и вещевого ящика, четыре гайки крепления панели к щитку передка. Снять панель (инструмент по п.1.10).
3. Снять панель приборов автомобиля ВАЗ-2107, рис. 6.
3.1 Снять облицовки 1 левого и правого громкоговорителей, вывернуть по четыре винта и снять громкоговорители, отсоединить провода (инструмент по п.2.1).
3.2 Отвернуть четыре винта и снять полку 5 панели приборов (инструмент по п.1.2).
3.3 Извлечь вкладыш верхний панели 6 радиоприемника и отсоединить провода прикуривателя, выключателя аварийной сигнализации, выключателя освещения приборов, часов (инструмент по п.1.2).
3.4 Снять нижнюю декоративную вставку панели радиоприемника и отсоединить колодки жгута проводов панели приборов от выключателя наружного освещения, выключателя задних противотуманных огней, выключателя обогрева заднего стекла (инструмент по п.1.2).
3.5 Отвернуть две гайки и два винта крепления панели 6 радиоприемника.
Установить рычаг коробки перемены передач в положение “задний ход” и снять панель радиоприемника с радиоприемником в сборе (при наличии), отсоединить провода инструмент по п.1.11).

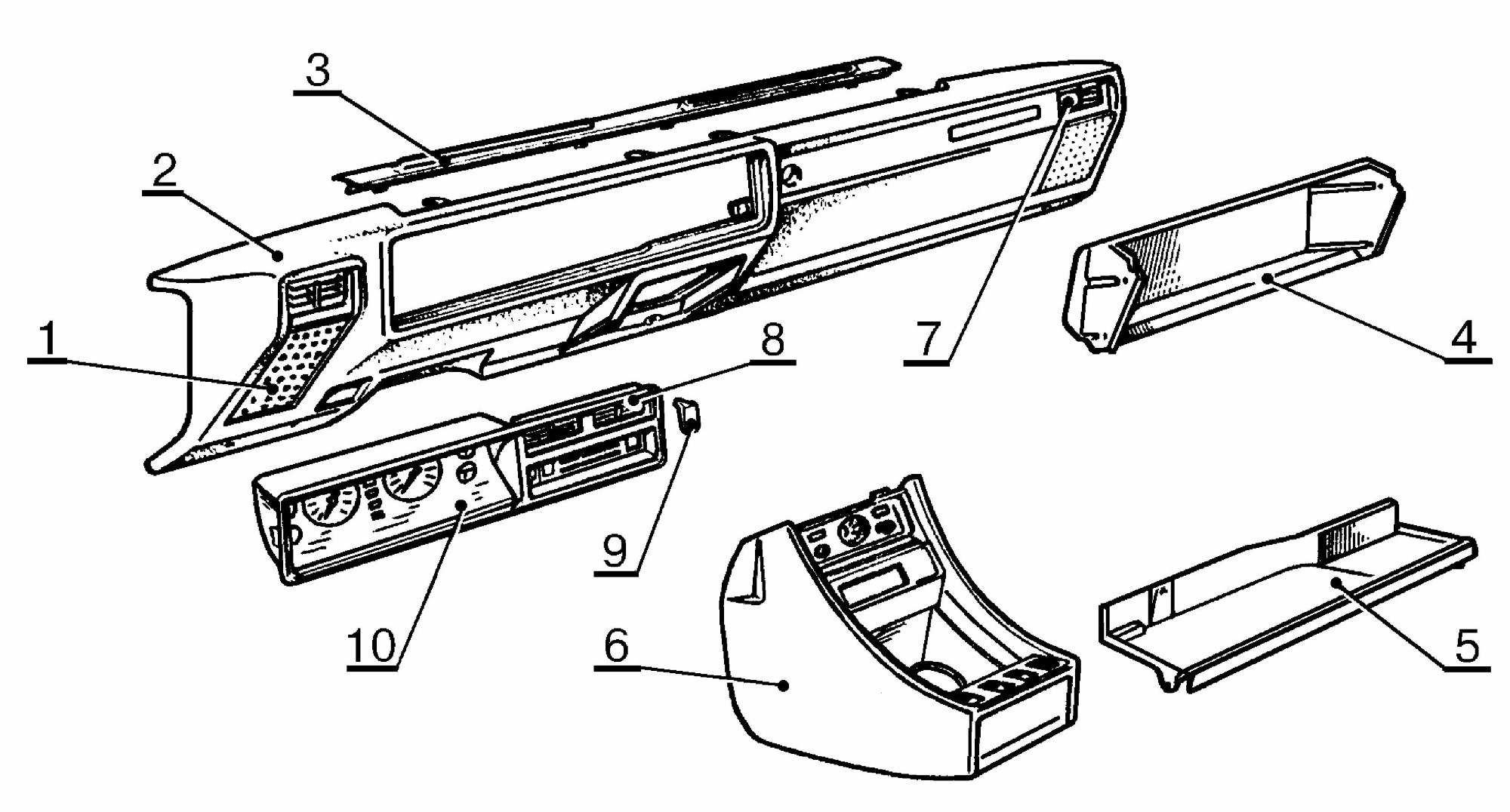

Рис. 6. Панель приборов 2107-5325010 и ее принадлежности.
1 – облицовка 2107-5325234 громкоговорителя; 2 – панель приборов; 3 – вставка 2107-5325262 панели приборов; 4 – корпус 2107-5303014 вещевого ящика; 5 – полка 2105-5303090 панели приборов; 6 – панель 2107-5325210 радиоприемника; 7 – сопло 2105-8108060 обогрева бокового стекла; 8 – сопло 2107-8104041 вентиляции кузова; 9 – заглушка 2105-5325146; 10 – щиток 2107-5325124 приборов.

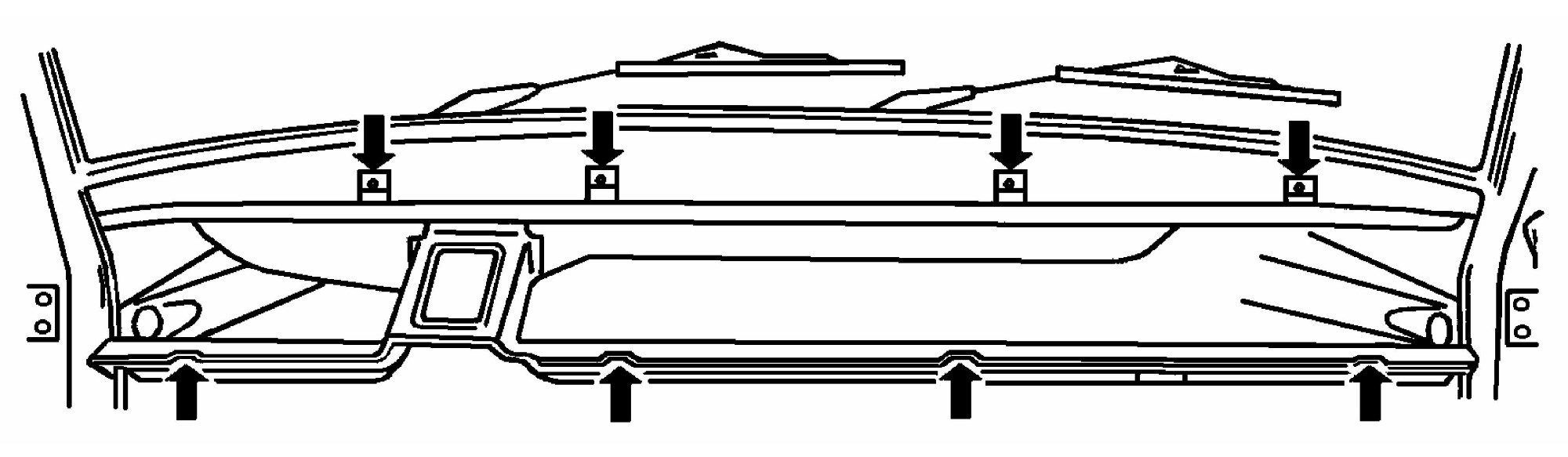

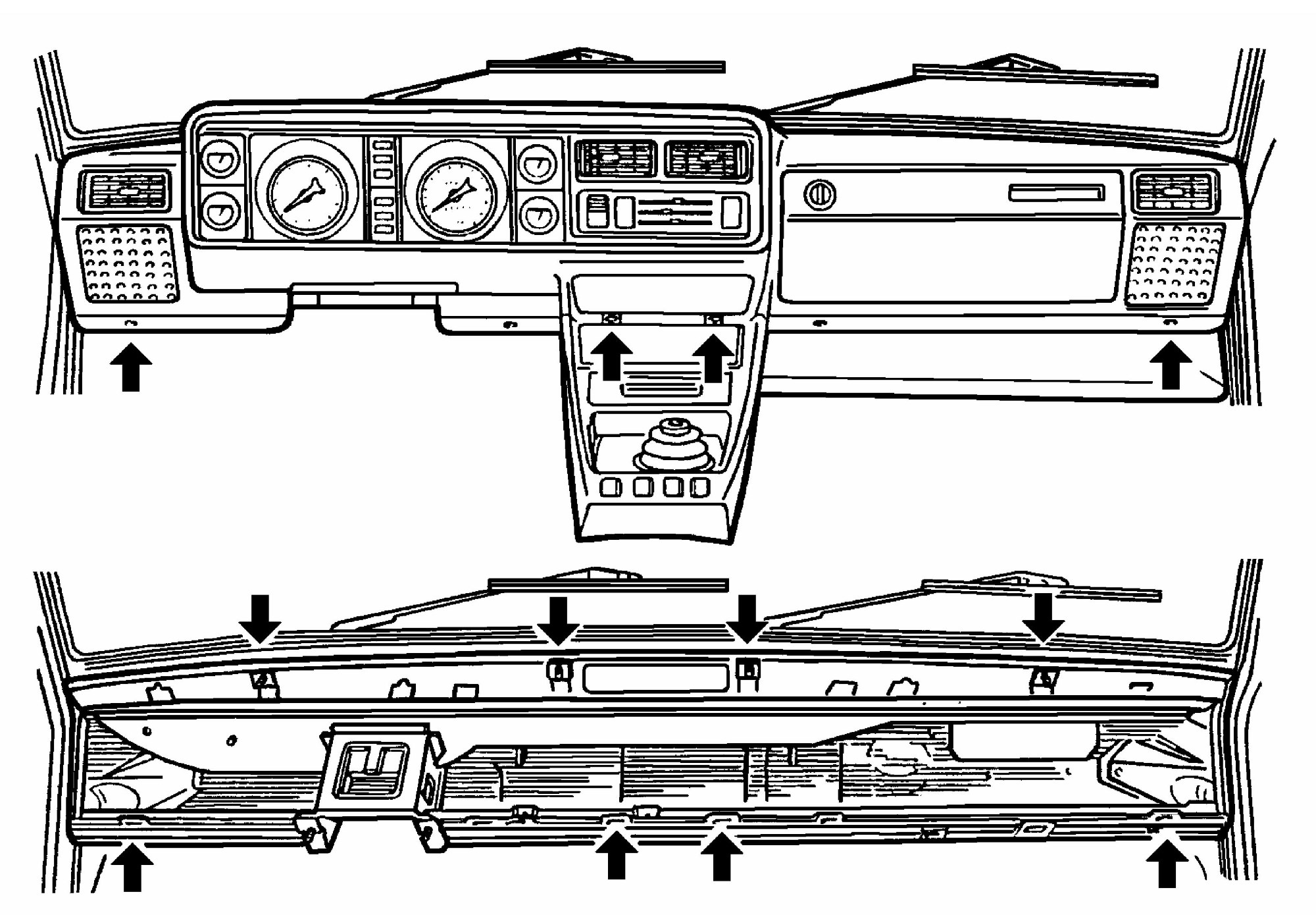

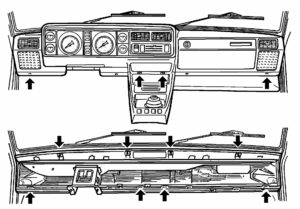

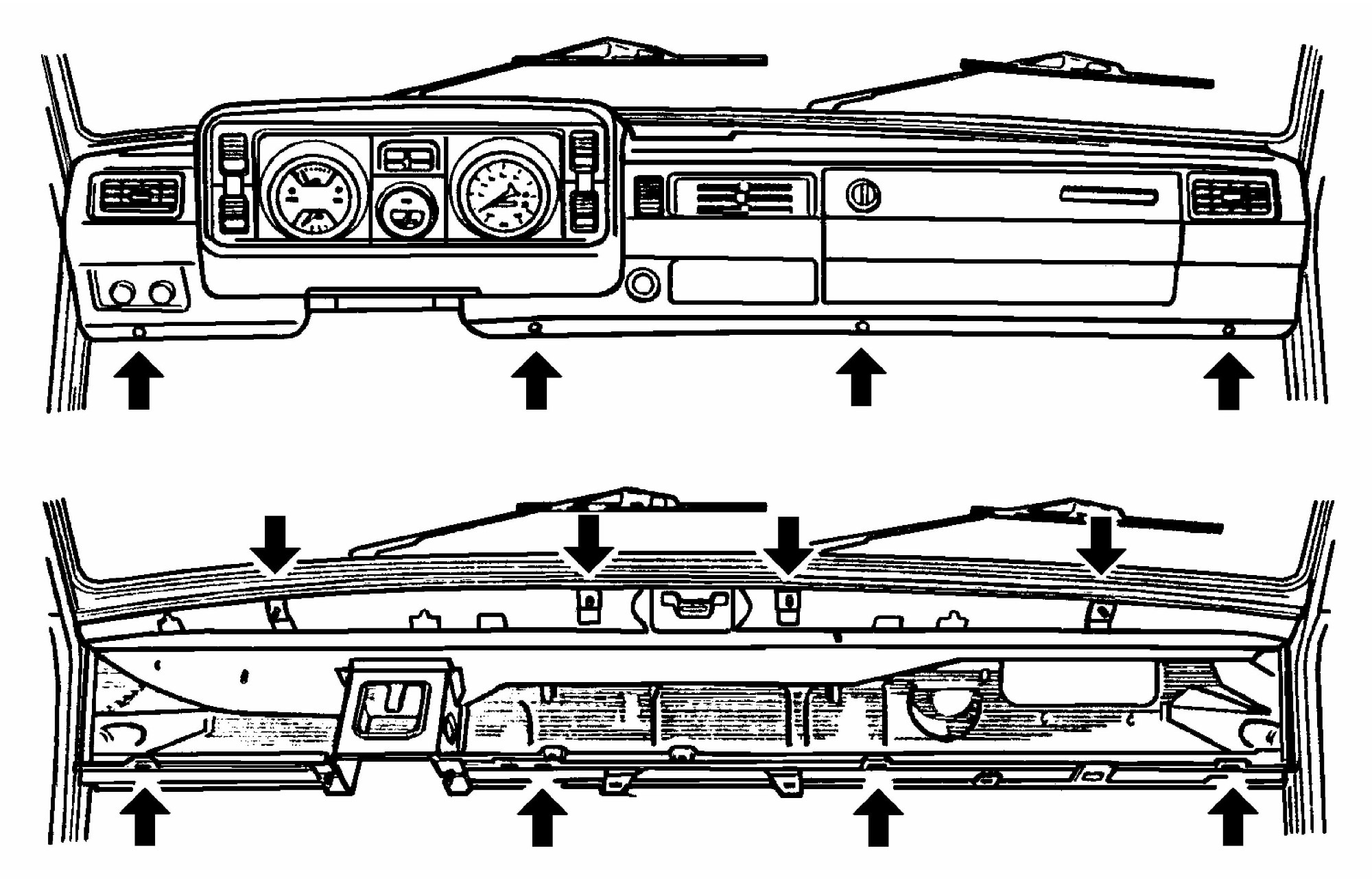

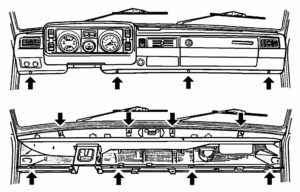

Рис. 7. Крепление панели приборов 2107-5325010 к кузову (точки крепления показаны стрелками).
3.6 Отвернуть три винта и снять вставку 3 панели приборов (инструмент по п.1.2).
3.7 Отвернуть пять винтов и снять кожухи вала рулевого управления (инструмент по п.1.2).
3.8 Вывернуть винты крепления и снять корпус 4 вещевого ящика, отсоединить провода от лампы освещения вещевого ящика (инструмент по п.1.2).
3.9 Снять ручку гидрокорректора фар, отвернуть гайку крепления и извлечь его из панели приборов (инструмент по п.1.8).
3.10 Снять рукоятки с рычагов управления отопителем. При снятии у верхней и средней рукоятки отогнуть нижнюю часть, у нижней рукоятки верхнюю часть (инструмент по п.1.2).
3.11 Снять с панели приборов сопла 7 обогрева боковых стекол, сопла 8 вентиляции кузова и заглушку 9 (инструмент по п.1.2).
3.12 Снять заглушку, вывернуть винт крепления щитка 10 приборов, отжать стопорную пружину и извлечь щиток в сборе из проема панели 2 приборов (инструмент по п.1.2).
3.13 Отвернуть гайку крепления рукоятки счетчика суточного пробега и извлечь трос счетчика из панели приборов (инструмент по п.2.7).
3.14 Отсоединить от щитка приборов колодки жгута проводов панели приборов.
Отвернуть гайку крепления и отсоединить гибкий вал привода спидометра, снять щиток приборов (инструмент по п.2.7).
3.15 Отвернуть четыре гайки верхнего крепления панели приборов, рис. 7, а также два оставшихся винта нижнего крепления; снять панель приборов (инструмент по п.1.10).
4. Произвести установку панели приборов в порядке, обратном снятию. При установке комбинации приборов 7, рис. 1 (щитка приборов 6, рис. 3, и 10, рис. 6), расположить гибкий вал привода спидометра по прежней трассе, не допуская его изгибов радиусами менее 100 мм.
5. Предъявить автомобиль ОТК. ОТК проверить работу приборов панели на соответствие требованиям ТУ 37.101.0167-97, п. 2.2.20.3.

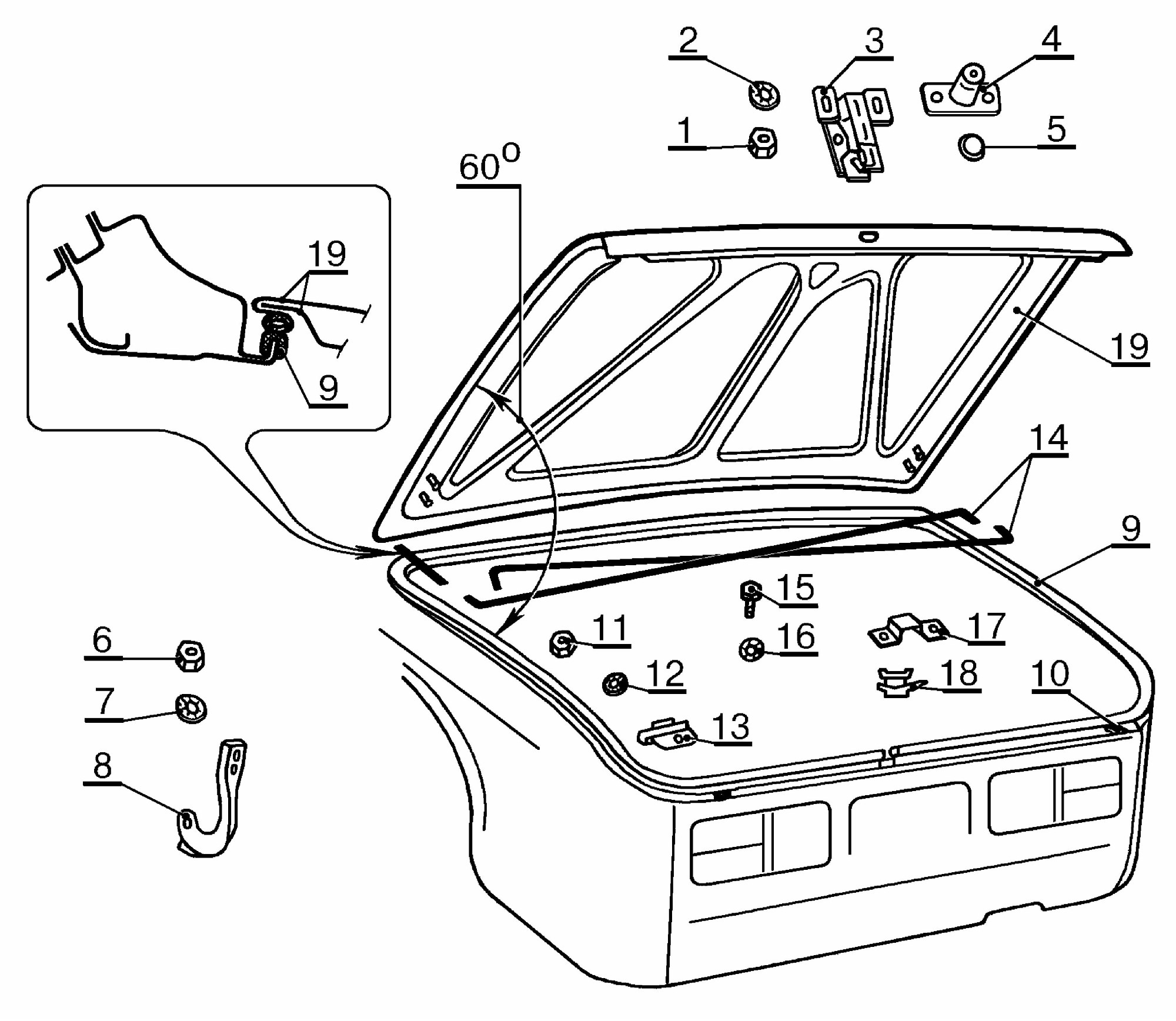

Крышка багажника – снятие/ установка арматуры.
ТИ 3100.25100.20276
Крышка багажника ВАЗ-2105…2107 – снятие и установка.
Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкций по охране труда И 37.101.7072-90 для слесарей.
Перед началом работ автомобиль вымыть и просушить.
1. Снять крышку багажника.
1.1 Установить автомобиль на рабочее место, выключить зажигание и затормозить ручным тормозом.
1.2 Открыть крышку багажника.
1.3 Отвернуть две гайки 1 с шайбами 2 и снять замок 3 с приводом 4 замка и уплотнителем 5 (ключ 10, перчатки).
1.4 Отвернуть четыре гайки 6 с шайбами 7 и снять крышку багажника 19 с петель 8 (ключ и перчатки по п.1.3). Работу по п.1.4 выполнять с помощником.
1.5 Снять уплотнитель 9 крышки багажника (отвертка плоская).
1.6 Снять два буфера 10 (отвертка плоская).
1.7 Отвернуть две гайки 11 с шайбами 12, отогнуть флажки и снять два торсиона 14 крышки багажника с двумя скобами 13 и распоркой 18 (инструмент и перчатки по п.1.3, ключ трубчатый 2101-3901111).
1.8 Отвернуть два болта 15 с шайбами 16 и снять фиксатор 17 замка с прокладками в сборе (ключ 10 и перчатки по п.1.3).
2. Установить крышку багажника на автомобиль в порядке обратном снятию, при этом обеспечить:
– выступание кромок крышки багажника относительно крыльев и рамки заднего окна не более 3 мм (западание не допускается) за счет подвижки на петлях, осаживания упорных буферов и уплотнителя (набор щупов № 3, линейка);
– открывание крышки багажника до упоров за счет закрутки торсионов;
– смазать трущиеся поверхности замка и отрегулировать его работу (вазелин технический ВТВ-1, норма расхода 3 грамма, молоток с пластмассовым или резиновым бойком).
3. Предъявить кузов ОТК. ОТК проверить качество установки крышки багажника в соответствии с требованиями ТУ 4538-140-00232934-98.
Рис. 1. Детали крышки багажника.
1 – гайка 1/58962/11; 2 – шайба 1/25990/71; 3 – замок 2103-5606010 (2105-5606010); 4 – привод 2103-5606070 (2105-5606070); 5 – уплотнитель 2103-5606075; 6 – гайка 1/58962/11; 7 – шайба 1/25990/71; 8 – петля 2101-5605023; 9 – уплотнитель 2101-5604040 (2105-5604040); 10 – буфер 21011-5601029; 11 – гайка 1/58962/11; 12 – шайба 1/25990/71; 13 – скоба 2101-5605086 крепления торсиона; 14 –торсион 2101-5605082 крышки багажника; 15 – болт 1/09021/21; 16 – шайба 1/25990/71; 17 – фиксатор замка 2103-5606078 (2105-5606064); 18 – распорка торсионов 2103-5605090; 19 – крышка багажника 2103-5604010 (2105-5604010).
Бампер передний или задний – снятие/ установка.
ТИ 3100.25100.20277
Бампер передний или задний ВАЗ-2105, 2107, 2106 снятие и установка.
Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-90 для слесарей.
1. Установить автомобиль на рабочее место. Отсоединить клемму “минус” от аккумуляторной батареи, снять передний номерной знак (ключ 10, отвертка крестообразная).
2. Снять передний или задний бампер ВАЗ-2105.
2.1 Отвернуть два болта 1 (М14), рис. 1, с шайбами 1/05171/71 и гайками 1/21640/11, снять передний бампер в сборе (ключ кольцевой 22 или головка сменная 22, вороток).
2.2 Отвернуть два болта 1 (М14), рис. 2, с шайбами 1/05171/71 и гайками 1/21640/11, снять задний бампер в сборе (ключ кольцевой 22 или головка сменная 22, вороток).
3. Снять передний или задний бампер ВАЗ-2107.
3.1 Предварительно отвернуть две боковые гайки 1 (М8), рис. 3, извлечь два болта 2, отвернуть два болта 5 (М14), с шайбами 1/05171/71 и гайками 1/21640/11, снять передний бампер в сборе (ключ кольцевой 13, ключ кольцевой 22 или головка сменная 22, вороток).
3.2 Предварительно отвернуть две боковые гайки 1 (М8), рис.4, извлечь болты 3, отвернуть два болта 8 (М14), с шайбами 1/05171/71 и гайками 1/21640/11, снять задний бампер в сборе (ключ кольцевой 13, ключ кольцевой 22 или головка сменная 22, вороток).
4. Снять передний или задний бампер ВАЗ-2106.
4.1 Отвернуть четыре болта 1 (М8), рис. 5, и снять передний бампер в сборе (ключ кольцевой 13).
4.2 Отвернуть четыре болта 1 (М8), рис. 6, и снять задний бампер в сборе (ключ кольцевой 13).
5. Установить передний или задний бампер на автомобиль в порядке обратном снятию, обеспечить равномерность зазоров в сопряжении бампера с передней (задней) панелью кузова и передними (задними) крыльями.
Установочные размеры крепления бамперов на кузове приведены в таблице 1.
Момент затяжки болтов 2105-2803142 крепления бампера к кузову от 70 до 90 Н·м (от 7,0 до 9,0 кгс·м) (головка сменная 22, ключ динамометрический типа 02.7812-4001).
Момент затяжки болтов 1/38381/71 (поз. 1, рис. 5 и рис. 6) крепления бампера к кузову (для ВАЗ-2106) от 25 до 26 Н·м (от 2,5 до 2,6 кгс·м) (головка сменная 13, ключ динамометрический типа 02.7812-4013).
При необходимости разборку и сборку бампера выполнить как показано на рис. 1; 2; 3; 4; 5; 6.

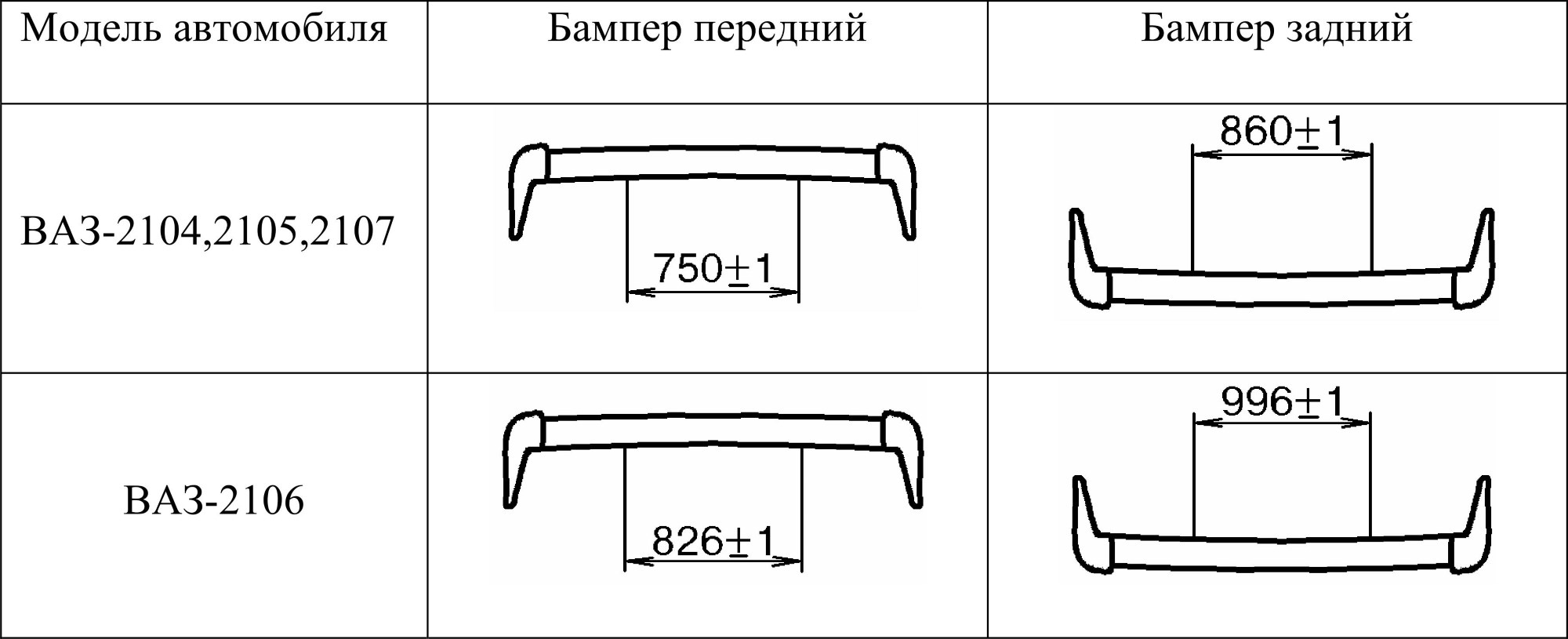

Установочные размеры крепления бамперов на кузове.
Таблица 1.
6. Установить передний номерной знак и присоединить клемму “минус” к аккумуляторной батарее (инструмент по п.1).
7. Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям п. 5 настоящей ТИ.

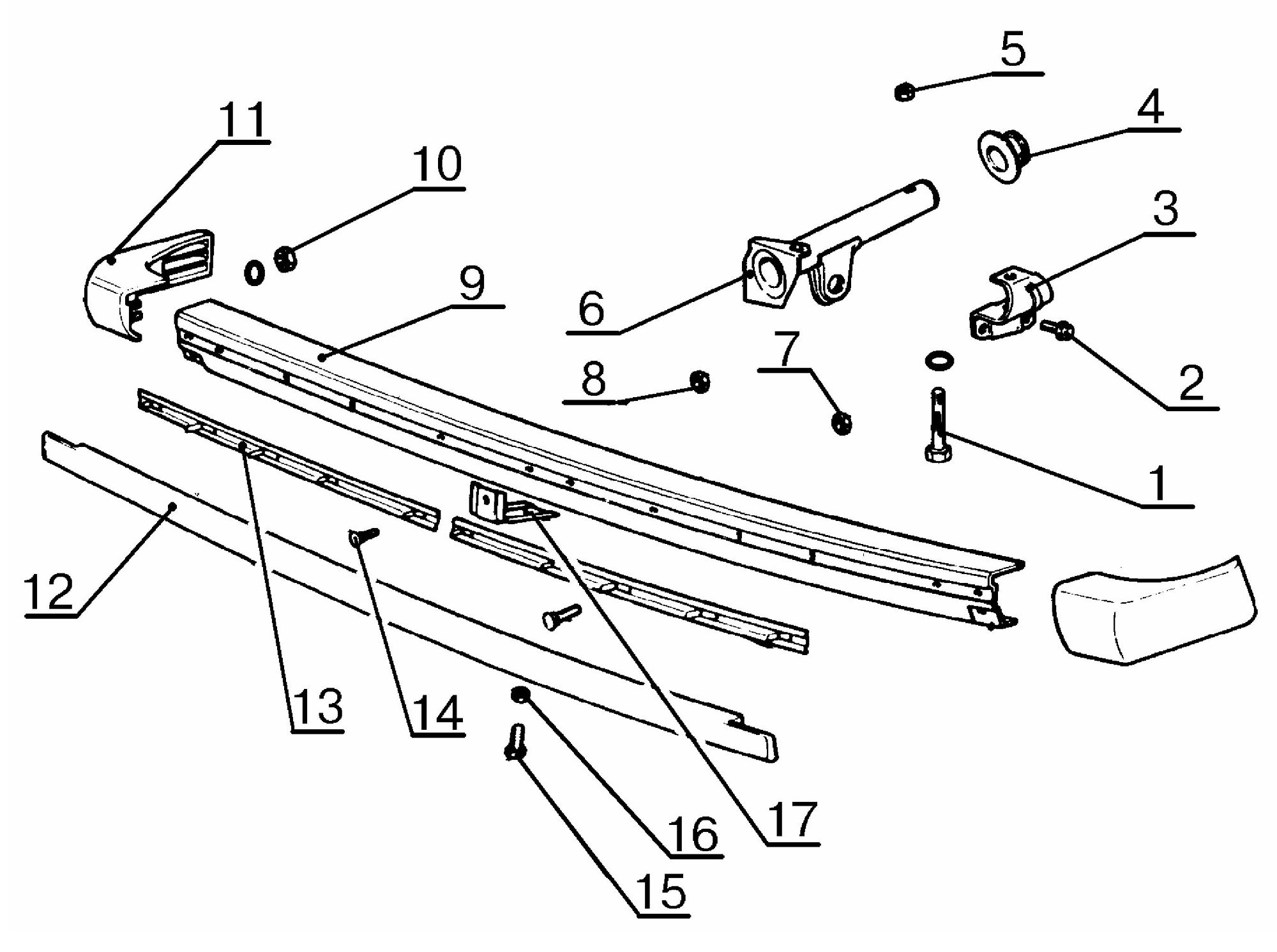

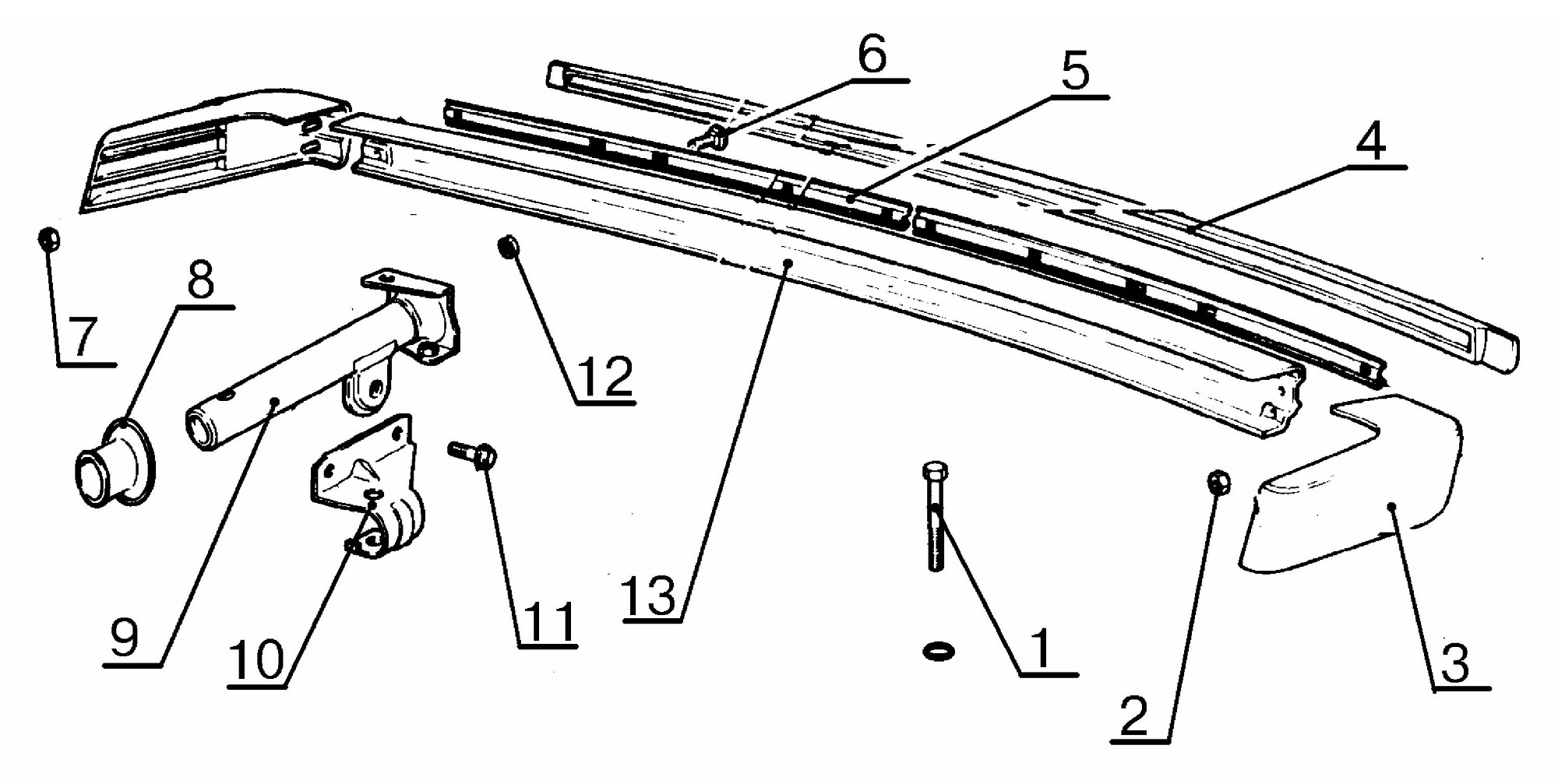

Рис. 1. Бампер передний ВАЗ-2105.
1 – болт 2105-2803142; 2 – болт 1/38381/71; 3 – кронштейн 2105-2803036/037; 4 – уплотнитель 2121-2803075; 5 – гайка 1/21640/11; 6 – кронштейн 2105-2803016/017 бампера; 7 – гайка 1/61008/11; 8 – гайка 1/58964/11; 9 – бампер 2105-2803015 передний; 10 – гайка 1/61008/11; 11 – накладка 2105-2803152/153; 12 – накладка 2105-2803052 бампера; 13 – держатель 2105-2803098 накладки; 14 – болт 210337; 15 – болт 1/32762/01; 16 – гайка 1/58962/11; 17 – кронштейн 2105-2807018 номерного знака.

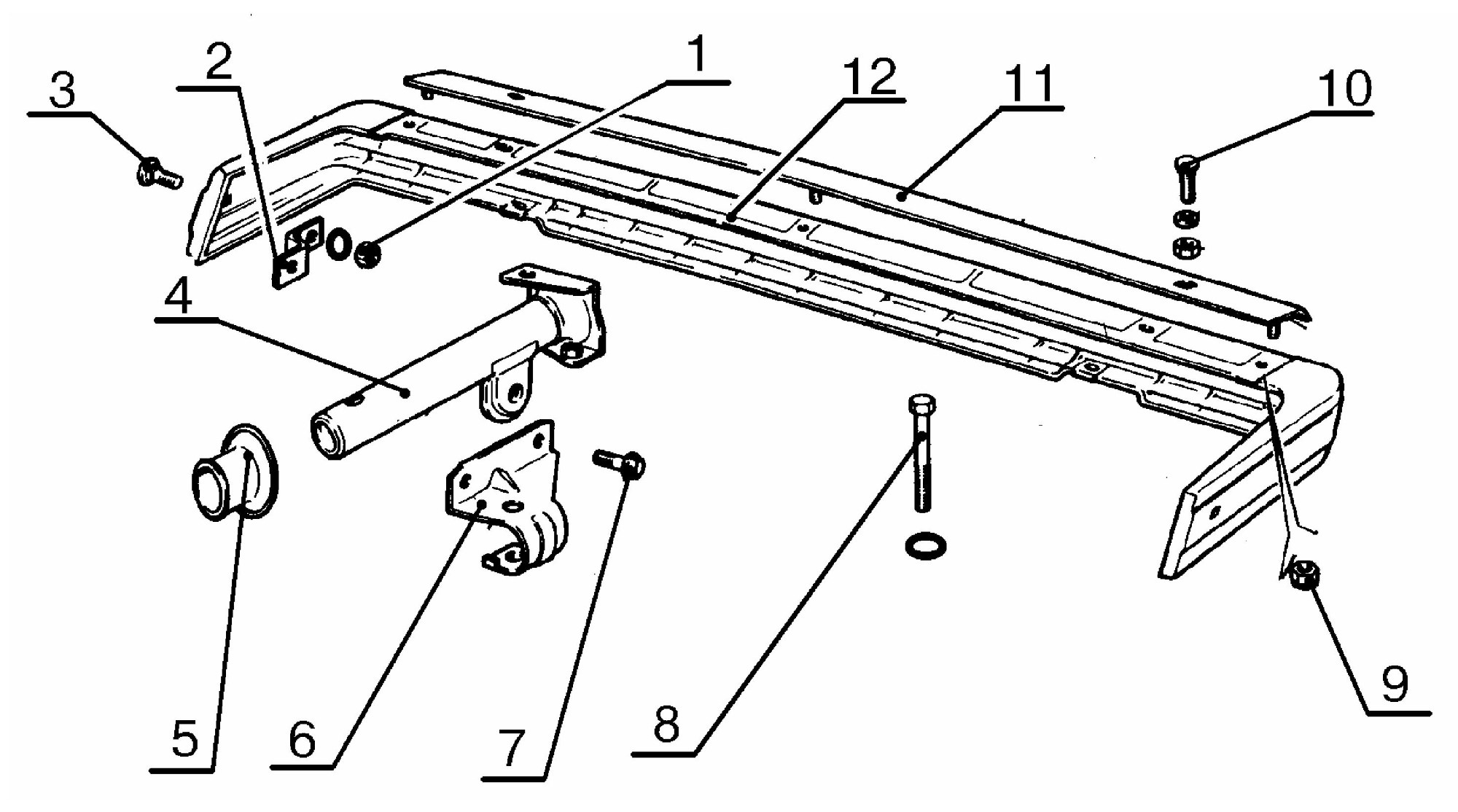

Рис. 2. Бампер задний ВАЗ-2105.
1 – болт 2105-2803142; 2 – гайка 1/61008/11; 3 – накладка 21052803152/153; 4 – накладка 2105-2804052 бампера; 5 – держатель 2105-2804098 накладки; 6 – болт 2105-2803146; 7 – гайка 1/61008/11; 8 – уплотнитель 2121-2803075; 9 – кронштейн 2105-2803016/017 бампера; 10 – кронштейн 2105-2803016/017; 11 – болт 1/38381/71; 12 – гайка 1/61008/11; 13 – бампер 2105-2804015 задний.
Рис. 3. Бампер передний ВАЗ-2107.
1 – гайка 1/61008/11; 2 – болт 2107-2804146; 3 – кронштейн 2107-2803134 боковой; 4 – бампер 2107-2803015 передний; 5 – болт 2105-2803142; 6 – болт 1/38381/71; 7 – уплотнитель 2121-2803075; 8 – гайка 1/21640/11; 9 – кронштейн 2105-803036/037; 10 – кронштейн 2107-2803016/017 бампера; 11 – гайка 1/61008/11; 12 – болт 2107-2803038; 13 – накладка 2107-2803050 бампера.
Рис. 4. Бампер задний ВАЗ-2107.
1 – гайка 1/61008/11; 2 – кронштейн 2107-2804132 боковой; 3 – болт 2107-2804146; 4 – кронштейн 2107-2803016/017 бампера; 5 – уплотнитель 2121-2803075; 6 – кронштейн 2105-2804034/035; 7 – болт 1/38381/71; 8 – болт 2105-2803142; 9 – гайка 1/58964/11; 10 – болт 2107-2803038; 11 – накладка 2107-2804050 бампера; 12 – бампер 2107-2804015 задний.
Рис. 5. Бампер передний ВАЗ-2106.
1 – болт 1/38381/71; 2 – уплотнитель 2103-2803075; 3 – кронштейн 2103-2803017 бампера; 4 – гайка 1/61008/11; 5 – накладка 2106-2803052/053 боковая; 6 – болт 2106-2803055; 7 – буфер 2106-2803060/061; 8 – бампер 2106-2803012 передний.
Рис. 6. Бампер задний ВАЗ-2106.
1 – болт 1/38381/71; 2 – кронштейн 2103-2804016/017 бампера; 3 – накладка 2106-2803052/053 боковая; 4 – бампер 2106-2804012 задний; 5 – буфер 2106-2803060/061; 6 – гайка 1/58962/11; 7 – болт 2106-2803055; 8 – усилитель2101-2804080/081; 9 – уплотнитель 2101-2804075; 10 – гайка 1/61008/11.
Капот и его механизмы – снятие/ установка.
ТИ 3100.25100.20288
Капот ВАЗ-2105, 2107, 2106 и его механизмы снятие и установка.
Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-90 для слесарей.
1. Установить автомобиль на рабочее место. Поднять капот 1, рис. 1, зафиксировать его упором 21 в открытом положении.
2. Отсоединить клемму “минус” от аккумуляторной батареи (ключ гаечный 10).
3. Снять две решетки 22 воздухопритока (для ВАЗ-2106) и два резиновых буфера 5 (отвертка плоская).
4. Отвернуть гайку (М8) крепления петли 20 и отсоединить провод “массы” от капота (для ВАЗ-2106) (ключ гаечный кольцевой 13).
5. Отвернуть две гайки (М5) крепления и снять молдинг капота передний (для ВАЗ-2107) (ключ торцовый 8 мм 67.7812-9522).
6. Ослабить затяжку четырех болтов 19 (М8) (пяти гаек (М8) для ВАЗ-2106) крепления капота к петлям 20 (ключ по п.4).
7. Расшплинтовать ось упора капота и снять упор 21 с роликом 2, шайбой 4, и прокладками 3 (плоскогубцы).
8. Отвернуть четыре болта 19 (М8) (пять гаек (М8) для ВАЗ-2106) от петель 20 капота и снять капот 1. Работу выполнять с помощником (инструмент по п.4).
9. Положить капот на монтажный стол наружной поверхностью вниз на войлочную подкладку. Снять изоляционную прокладку капота (при наличии).
10. Сдвинуть трубку 15 тяги 10 привода замка капота, разогнуть тягу 10 и отсоединить ее от замка 16 (инструмент по п.7).
11. Отвернуть две гайки 17 (М6) и снять замок 16 капота с пружиной в сборе (инструмент по п.2).
12. Отсоединить тягу 10 от рычага 12 привода замка капота и извлечь тягу 10 из оболочки троса (инструмент по п.7).
13. Отсоединить две скобы 8 крепления оболочки троса и снять оболочку (инструмент по п.3).
14. Снять уплотнитель 9 капота и два буфера 18.
15. Установку капота и его механизмов производить в порядке обратном снятию.

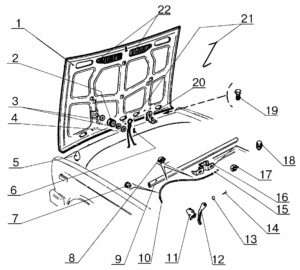

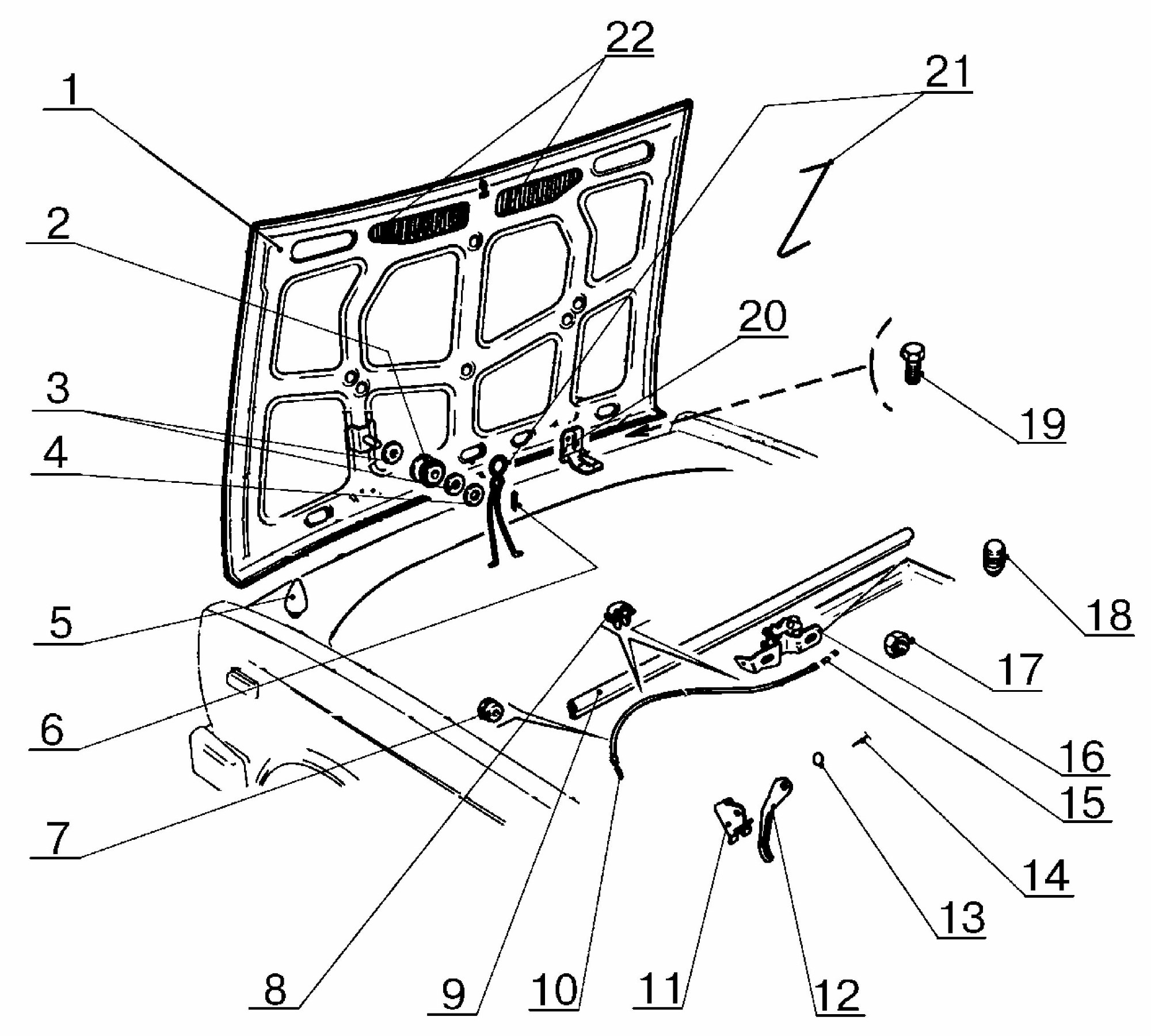

Рис. 1. Капот и его механизмы.
1 – капот 2107-8402012, 2105-8402012, 2103-8402012; 2 – ролик упора 2103-8402054, 2101-5605056; 3 – втулка 2101-5605055; 4 – шайба 1/26444/01; 5 – буфер капота 2101-8402070; 6 – шплинт 10734101; 7 – уплотнитель 2101-1108124; 8 – скоба 8406162; 9 – уплотнитель капота 2103-8402200; 10 – тяга привода 2101-8406156; 11 – кронштейн привода замка 2101-8406138; 12 – рычаг привода замка 2101-8406135-01; 13 – шайба 2101-8406141; 14 – ось рычага 2101-8406139; 15 – трубка 2101-8406161; 16 – замок 2101-8406010; 17 – гайка 1/58962/11; 18 – буфер 2105-8402070; 19 – болт 1/60432/21 или гайка 1/61008/11; 20 – петля капота 2107-8407010, 2105-8407010, 2106-8402034; 21 – упор капота 2107-8407026-10, 2101-8402050, 2103-8402050; 22 – решетка воздухопритока 2103-8402076/77-01.
При этом:
– обеспечить равномерность зазора между капотом и сопрягаемыми панелями в соответствии с требованиями ТУ 4538-140-00232934-98, приложение Б;
– выступание капота не должно быть более 3 мм, западание не допускается (набор щупов № 3, линейка);
– смазать трущиеся поверхности замка капота и тяги (смазка ЛСЦ-15, норма расхода 5 грамм);
– упор должен удерживать капот в открытом положении при приложении к фиксатору капота усилия не менее 3 кг;
– проверить работу замка капота. Капот должен надежно удерживаться при закрытом замке, легко открываться с помощью привода и закрываться.
16. Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 37.101.0167-97 в объеме выполненных работ.
Стекло ветровое, заднее, боковое – снятие/ установка.
ТИ 3100.25100.20319
Стекло ветровое, заднее автомобилей ВАЗ-2104, 2105, 2106, 2107 (боковое ВАЗ-2104) – снятие и установка.
Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-90 для слесарей.
1. Установить автомобиль на рабочее место. Отсоединить клемму “минус” от аккумуляторной батареи (ключ гаечный 10).
2. Снять ветровое стекло.
2.1 Отвернуть две гайки М8 и снять рычаги стеклоочистителя ветрового стекла (ключ гаечный 13).
2.2 Снять облицовку 1, рис. 1, и окантовку 2 уплотнителя 3 стекла 10 (отвертка плоская).
2.3 Заправить кромку верхней части уплотнителя 3 стекла со стороны салона кузова за фланец проема окна (отвертка плоская).
2.4 Надавить рукой в верхней части стекла 10 со стороны салона и снять стекло с уплотнителем 3 в сборе (операцию выполнять с помощником). Уложить стекло на верстак, покрытый войлоком (верстак типа Н.9938-0002).
2.5 Освободить стекло 10 от уплотнителя 3, очистить кромку стекла и уложить стекло на стеллаж или в контейнер (стеллаж типа БС-51.000 или контейнер типа 67.40.001, ветошь обтирочная).
2.6 Очистить уплотнитель и его пазы от грязи, промыть водой и продуть сжатым воздухом. Проверить состояние уплотнителя: при потере эластичности, наличии трещин и разрывов – заменить уплотнитель (кисть КФ-25, пистолет типа С 417 для обдува сжатым воздухом, верстак типа Н. 9938-0002).
3. Установить ветровое стекло.
3.1 Установить на стекло уплотнитель 3 с окантовкой 2 и облицовкой 1 в сборе (отвертка плоская, верстак типа Н. 9938-0002).
3.2 Смазать глицерином или мыльным раствором паз уплотнителя для фланца проема окна кузова и уложить в паз по периметру уплотнителя шнур 4 диаметром 3…3,5 мм и длинной 4,4…4,5 м (глицерин технический, кисть КФ-25, шнур технологический, отвертка плоская, верстак типа Н. 9938-0002).

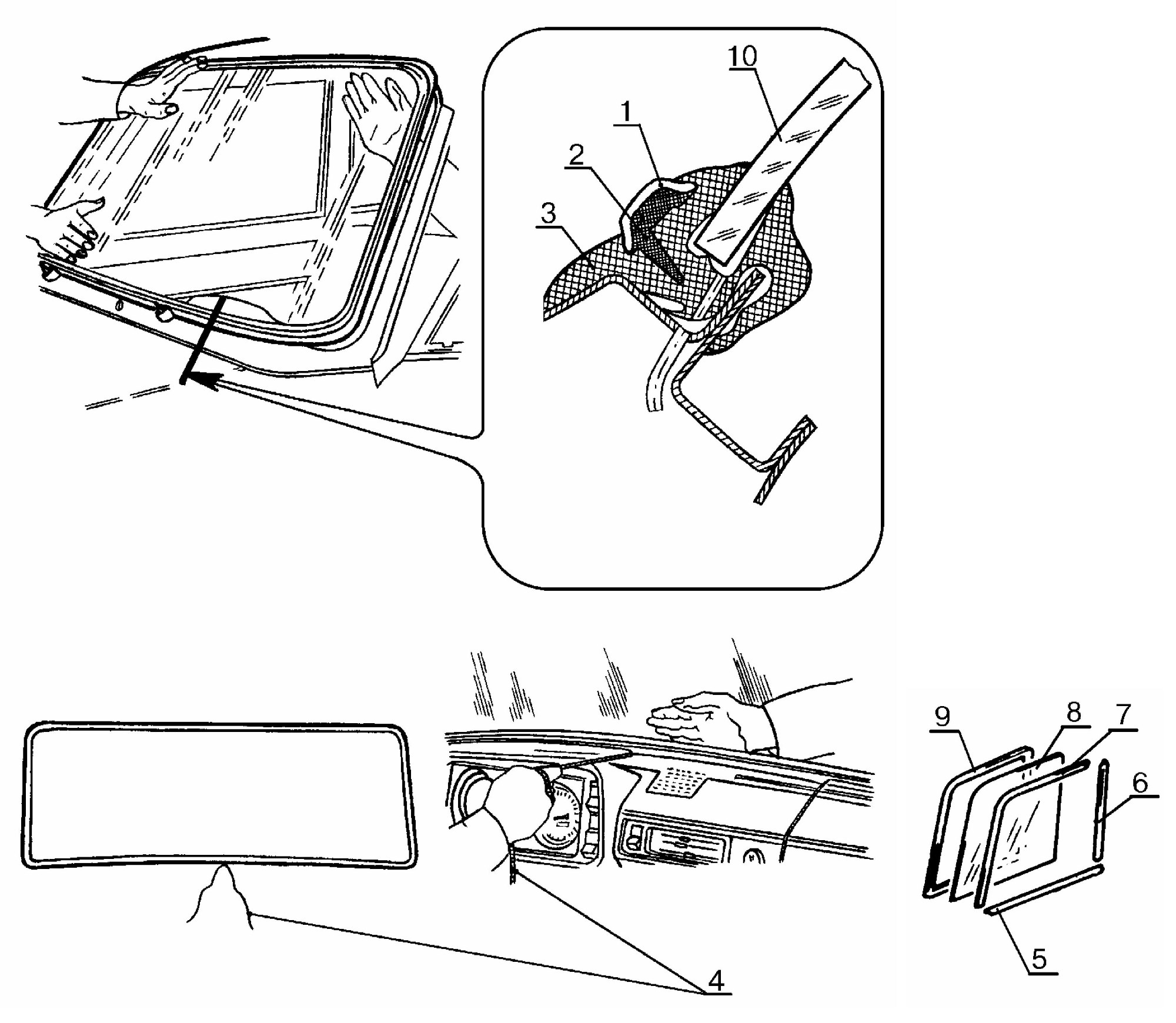

Рис. 1. Снятие и установка стекла.
1 – облицовка 2101-5206066 окантовки уплотнителя; 2 – окантовка 2101-5206060 уплотнителя; 3 – уплотнитель 2101-5206050 стекла; 4 – шнур; 5 – окантовка 2102-5403140 нижняя; 6 – окантовка 2104-5403130/131 передняя; 7 – окантовка 2104-5403134/135 верхняя; 8 – стекло 2102-5403052 боковое; 9 – уплотнитель 2102-6403122/123; 10 – стекло 2101-5206010.
3.3 Установить стекло 10 с уплотнителем 3 в сборе на проем окна, прижать стекло по всему периметру, и вытягивая шнур 4 в салон автомобиля, заправить кромку уплотнителя за фланец рамы ветрового окна (операцию выполнять с помощником).
3.4 Легкими ударами ладони или резинового молотка посадить стекло на место, расправить уплотнитель равномерно по периметру окна (молоток резиновый, отвертка плоская).
3.5 Установить на автомобиль рычаги стеклоочистителя, снятые по п. 2.1 (ключ гаечный 13).
4. Снять заднее стекло.
4.1 Отсоединить штекеры проводов обогрева заднего стекла.
Для ВАЗ-2104 отвернуть гайку М8 и снять рычаг стеклоочистителя (ключ гаечный 13).
4.2 Выполнить операции по пп. 2.2-2.6 для заднего стекла.
5. Установить заднее стекло.
5.1 Выполнить операции по пп. 3.1-3.4 для заднего стекла.
5.2 Подсоединить клеммы обогрева заднего стекла. Для ВАЗ-2104 установить рычаг стеклоочистителя (ключ гаечный 13).
6. Снять стекло боковое (для ВАЗ-2104).
6.1 Снять окантовки 5, 6, 7 уплотнителя 9 бокового стекла 8 (отвертка плоская).
6.2 Заправить кромку верхней части уплотнителя 9 стекла 8 со стороны салона кузова за фланец проема окна (отвертка плоская).
6.3 Надавить рукой в верхней части стекла со стороны салона и снять стекло 8 с уплотнителем 9 в сборе (операцию выполнять с помощником). Уложить стекло на верстак, покрытый войлоком (верстак типа Н.9938-0002).
6.4 Освободить стекло от уплотнителя, очистить кромку стекла и уложить стекло на стеллаж или в контейнер (стеллаж типа БС-51.000 или контейнер типа 67.40.001, ветошь обтирочная).
6.5 Очистить уплотнитель и его пазы от грязи, промыть водой и продуть сжатым воздухом. Проверить состояние уплотнителя: при потере эластичности, наличии трещин и разрывов – заменить уплотнитель (кисть КФ-25, пистолет типа С 417 для обдува сжатым воздухом, верстак типа Н. 9938-0002).
7. Установить стекло боковое.
7.1 Установить на стекло уплотнитель 9 (верстак типа Н. 9938-0002).
7.2 Смазать глицерином или мыльным раствором паз уплотнителя для фланца проема окна кузова и уложить в паз по периметру уплотнителя шнур 4 диаметром 3…3,5 мм и длинной 2,6…2,7 м (глицерин технический, кисть КФ-25, шнур технологический, отвертка плоская, верстак типа Н. 9938-0002).
7.3 Установить стекло 8 с уплотнителем 9 в сборе на проем окна, прижать стекло по всему периметру, и вытягивая шнур, в салон автомобиля заправить кромку уплотнителя за фланец рамы ветрового окна (операцию выполнять с помощником).
7.4 Легким ударами ладони или резинового молотка посадить стекло на место, расправить уплотнитель равномерно по периметру окна (молоток резиновый, отвертка плоская).
8. Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям настоящей ТИ в объеме выполненных работ.
Молдинг боковины нижний – снятие/ установка.
ТИ 3100.25100.27003
Молдинг 2105-5003016 боковины нижний – снятие и установка.
Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-90 для слесарей.
Работы выполнять в помещении с общей вытяжной вентиляцией и температурой не ниже 18 °С.
1. Установить автомобиль на подъемник, поднять автомобиль на высоту удобную для работы.
2. Снять молдинг 1, рис. 1, с поверхности боковины не допуская его перегиба на угол более 15…20 градусов от прямой, во избежание деформации (отвертка плоская).
3. Удалить со снятого молдинга остатки клеящей ленты и обезжирить места приклеивания ленты (отвертка плоская, нож технологический, уайт-спирит, норма расхода – 100 грамм на один молдинг, ветошь обтирочная, респиратор).
4. Приклеить на молдинг две полосы двусторонней клеящей ленты 2 типа 4262 фирмы 3М шириной 12 мм и длиной 1566 мм, как показано на рис. 1, сеч. Б-Б (линейка).
5. Прогреть молдинг в течение 15…20 мин в окрасочно-сушильной камере при температуре (70…90) °С.
6. Обезжирить место приклеивания молдинга на боковине и при необходимости (сорность, значительная шагрень) обработать шкуркой лакокрасочное покрытие в зоне приклейки молдинга (уайт-спирит, норма расхода – 30 грамм на одну боковину, ветошь обтирочная, респиратор, шкурка шлифовальная зернистость P600…P800).
7. Установить молдинг по месту на кузове.
7.1 Сориентировать положение молдинга на кузове, как показано на рис. 1, сеч. В-В и вид Г, с помощью деревянной планки 3 длинной 1500 мм и шириной 50 мм, во избежание провисания молдинга (линейка).
7.2 Удалить с клеящей ленты полоски защитной пленки, одновременно прижимая молдинг к кузову. Операции по п.п. 7.1 и 7.2 выполнять с помощником.
7.3 Прикатать молдинг к боковине кузова роликом, рис. 2 (ролик 67.7823-9559 для прикатки молдинга 2105-5003016).
7.4 Установить две облицовки 5, рис. 1, по концам молдинга и закрепить на кузове с помощью штифтов 4 (молоток с пластмассовым бойком).
8. Выдержать автомобиль в помещении в течении одного часа.
Рис. 1. Установка молдинга 2105-5003016 боковины нижнего.
1 – молдинг 2105-5003016 нижний; 2 – двустороняя клеящая лента; 3 – планка (самоизготовление); 4 – штифт крепления облицовки нижнего молдинга; 5 – облицовка 2105-5003036/037 нижнего молдинга.

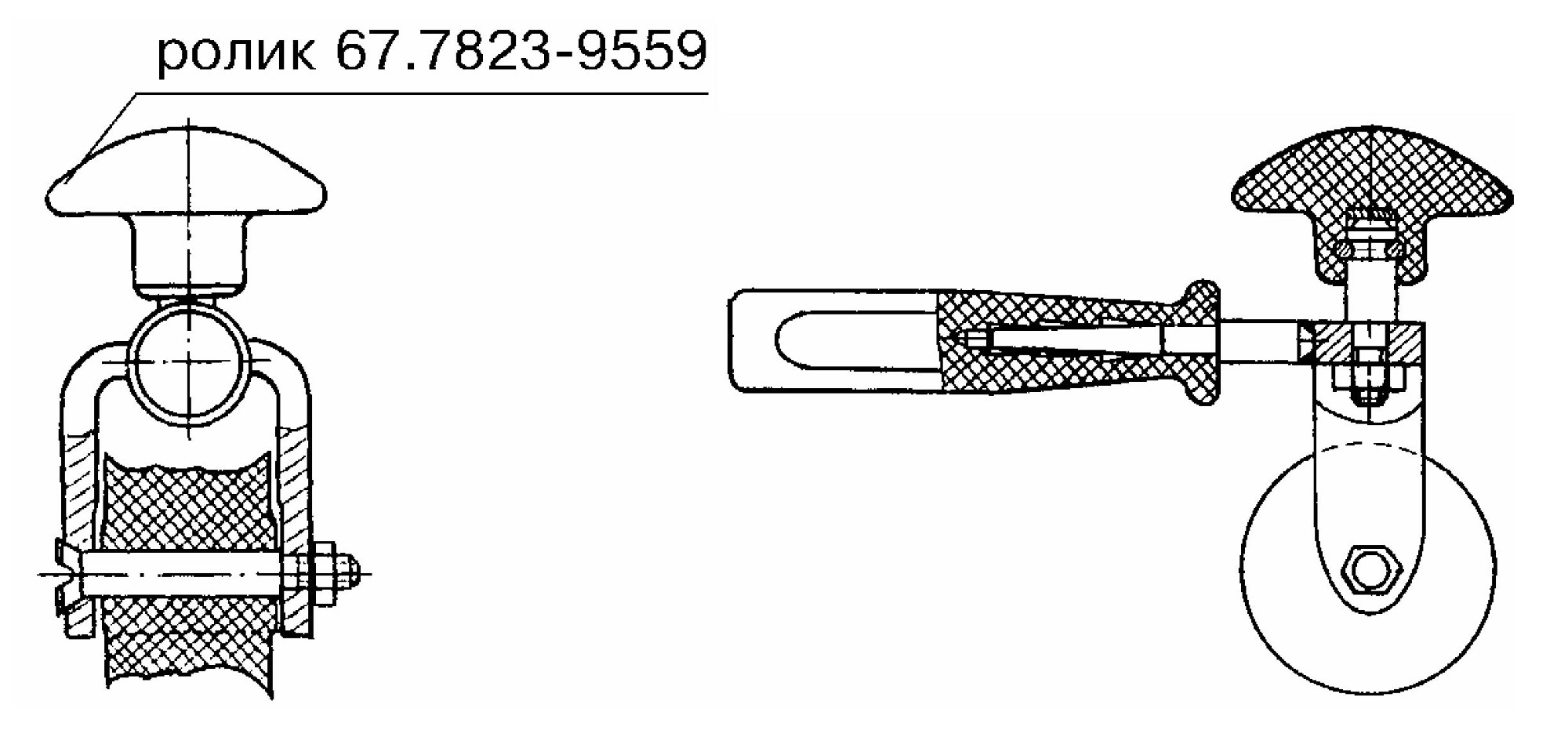

Рис. 2. Ролик для прикатки молдинга 2105-5003016 нижнего.
9. При использовании молдинга из запасных частей операции по п.п. 4 и 5 не выполнять.
10. Предъявить автомобиль ОТК. ОТК проверить правильность установки молдинга боковины, как показано на рис. 1.
Дверь передняя – снятие/ установка арматуры.
ТИ 3100.25100.40044
Дверь передняя ВАЗ-2105, 2107, 2106 – разборка и сборка.
Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-90 для слесарей.
1. Установить автомобиль на рабочее место. Отсоединить клемму “минус” от аккумуляторной батареи, открыть дверь и поднять в верхнее положение опускное стекло (ключ гаечный 10).
2. Отвернуть два самонарезающих винта, снять боковое зеркало с прокладкой (для ВАЗ-2106) (отвертка крестообразная).
3. Снять заглушку 1, рис. 1, подлокотника, отвернуть два винта 2 (М6), винт 3 (М6) и снять подлокотник 4 (отвертка плоская, отвертка крестообразная).
4. Снять ручку 11 стеклоподъемника с фиксатором и розеткой (приспособление 67.7801-9819).
5. Снять облицовку 1, рис. 4 и рис. 5, внутренней ручки открывания двери (отвертка плоская).
6. Снять обивку 6, рис. 1, двери преодолевая сопротивление пластмассовых держателей 7 (отвертка плоская).
7. Отвернуть кнопку 9 выключения блокировки замка двери (отвертка крестообразная).
8. Отвернуть самонарезающий винт 8 крепления накладки 10 двери, высверлить четыре односторонние заклепки 5 и снять накладку 10 двери верхнюю (отвертка крестообразная, дрель, сверло диаметром 5-6 мм.).
9. Снять две скобы зажимные и чехлы пылезащитные (отвертка плоская).
10. Отвернуть гайку 1 (М5), рис. 2, рис. 3, и два болта 14 (М5) (для ВАЗ-2105-2107) и снять передний направляющий желобок 2 опускного стекла 11 (ключ торцовый 8 мм 67.7812-9522).
11. Отвернуть два винта 8 (М5), рис. 2 и рис. 3, снять задний направляющий желобок 7 опускного стекла (отвертка крестообразная).
12. Установить временно ручку стеклоподъемника, опустить стекло 11 и снять ручку стеклоподъемника.

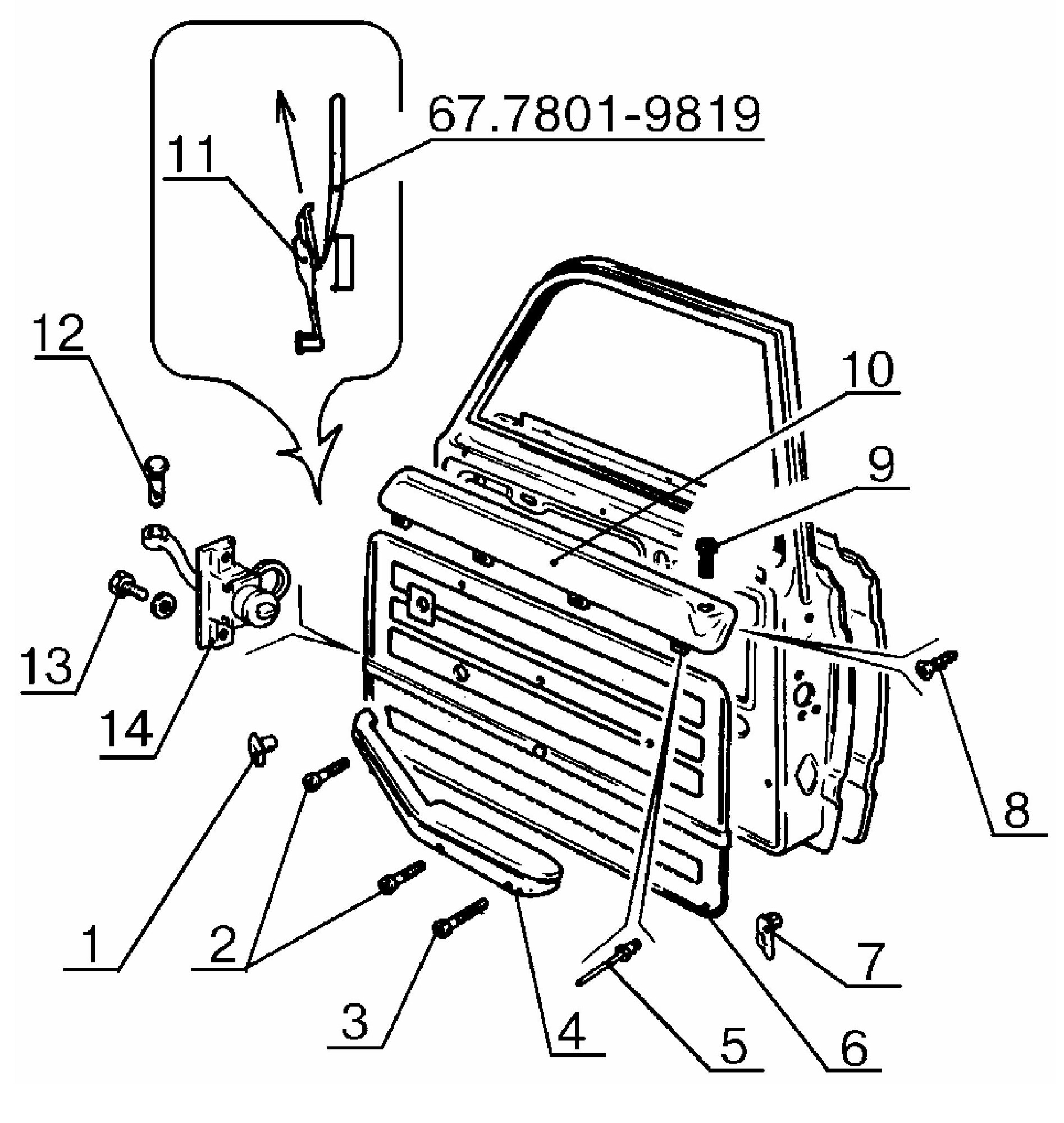

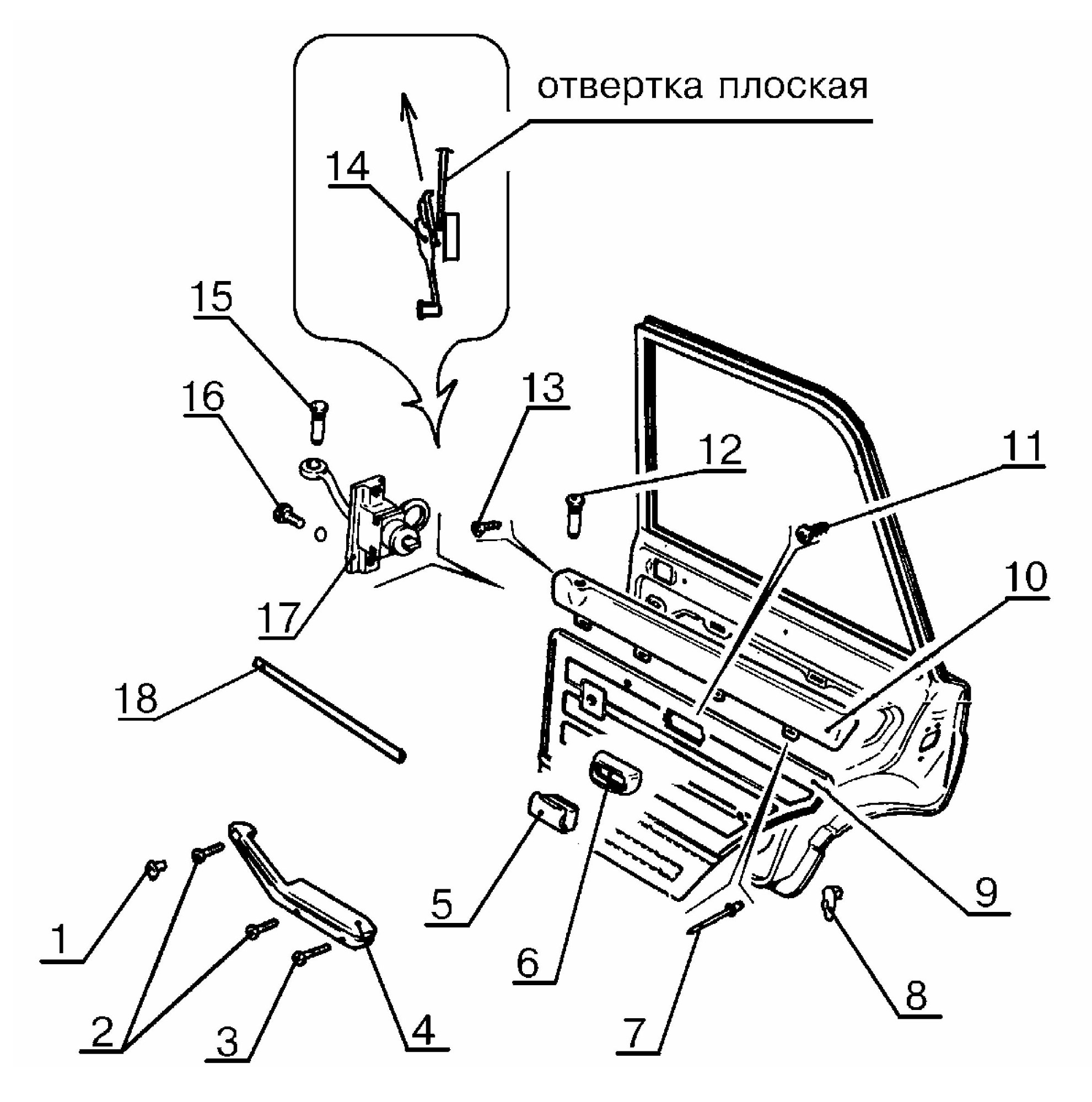

Рис. 1. Дверь передняя, снятие обивки.
1 – заглушка 2103-6816076; 2 – винт 1/32764/01; 3 – винт 1/32768/01; 4 – подлокотник 2103-6816012/11; 5 – заклепка 1/28398/90; 6 – обивка передней двери 2106,2107-6102012/013; 7 – держатель 1/41875/80; 8 – винт 1/76797/07; 9 – кнопка 2108 – 6105125; 10 – накладка двери верхняя 2103-6102030/31; 11 – ручка стеклоподъемника 2105-6104064; 12 – палец 2105-6106096; 13 – болт 1/09021/21; 14 – ограничитель открывания двери.
13. Снять уплотнитель 12 опускного стекла (отвертка плоская).
14. Отвернуть самонарезающий винт, и снять заглушку 13, рис. 2, окна с зеркалом наружным заднего вида в сборе (для ВАЗ-2105,2107). Отвернуть винт 13 (М5), рис.3, снять поворотное стекло 14 (для ВАЗ 2106) (отвертка крестообразная).
15. Снять окантовки 15 и 16 рис. 2 и рис. 3, опускного стекла (отвертка плоская).
16. Ослабить болт М6 (или гайку М6 для ВАЗ-2106) крепления натяжного ролика 3, рис. 2 и рис.3, стеклоподъемника (ключ торцовый 10 мм 67.7812-9521).
17. Отвернуть четыре винта 6 (М5), рис. 2, (или два винта 6, рис. 3) и отсоединить трос от обоймы 10 опускного стекла (отвертка крестообразная).
18. Снять опускное стекло 11, рис. 2 и рис. 3.
19. Снять задний уплотнитель 9 опускного стекла (отвертка плоская).
20. Снять резиновый буфер опускного стекла.
21. Отвернуть три гайки М5, снять механизм стеклоподъемника в сборе с тросом.
При снятии не допускать размотки троса в механизме стеклоподъемника (ключ торцовый 8 мм 67.7812-9522).
22. Отвернуть болт М6 (гайку М6 для ВАЗ 2106) и снять натяжной ролик 3, рис. 2 и рис. 3, (ключ торцовый 10 мм 67.7812-9521).
23. Удалить две односторонние заклепки 5, рис. 2, и снять два верхних ролика 4 стеклоподъемника; удалить одну одностороннюю заклепку 5, рис. 3, снять верхний ролик 4 (для ВАЗ 2106) (инструмент по п.8).

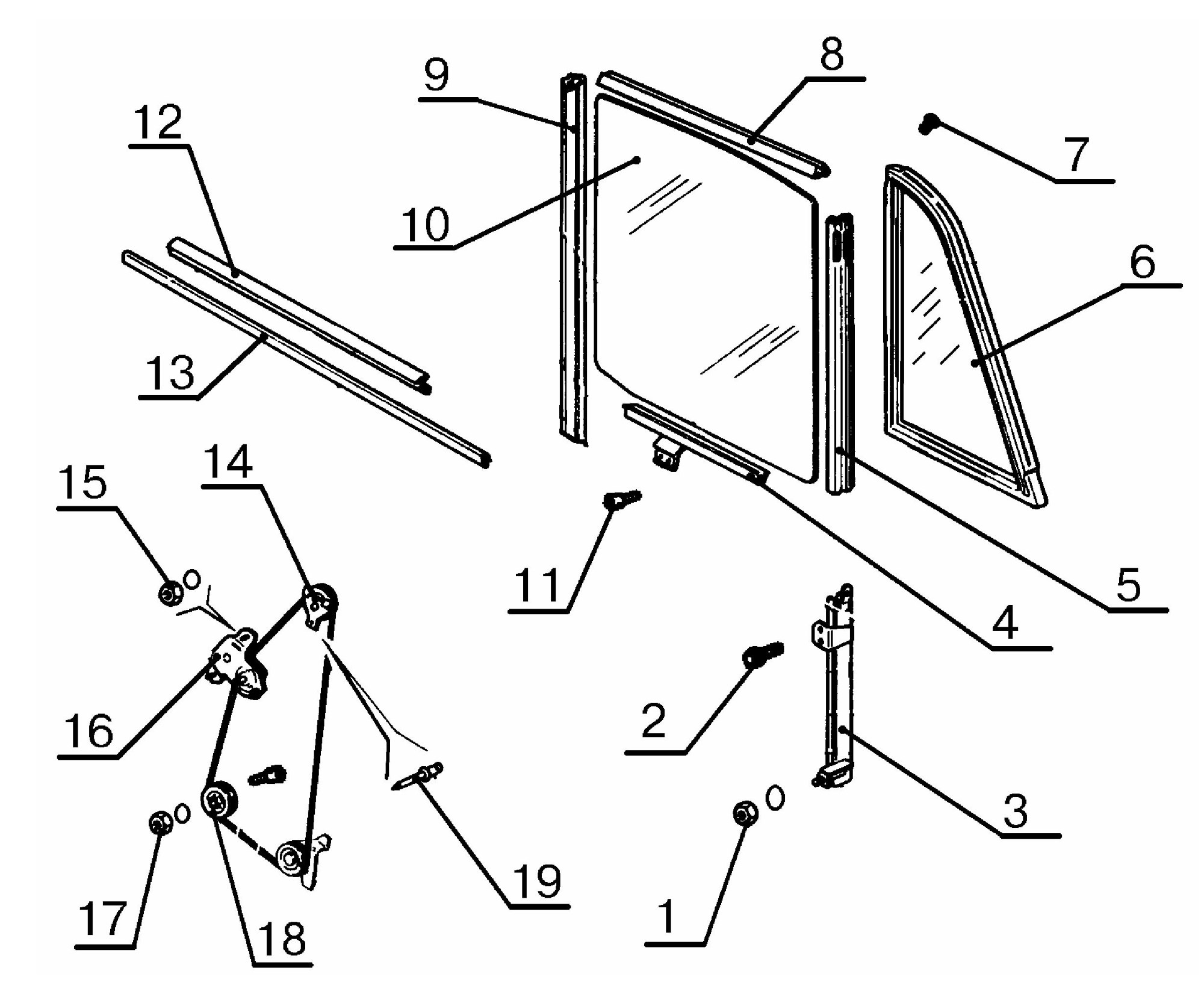

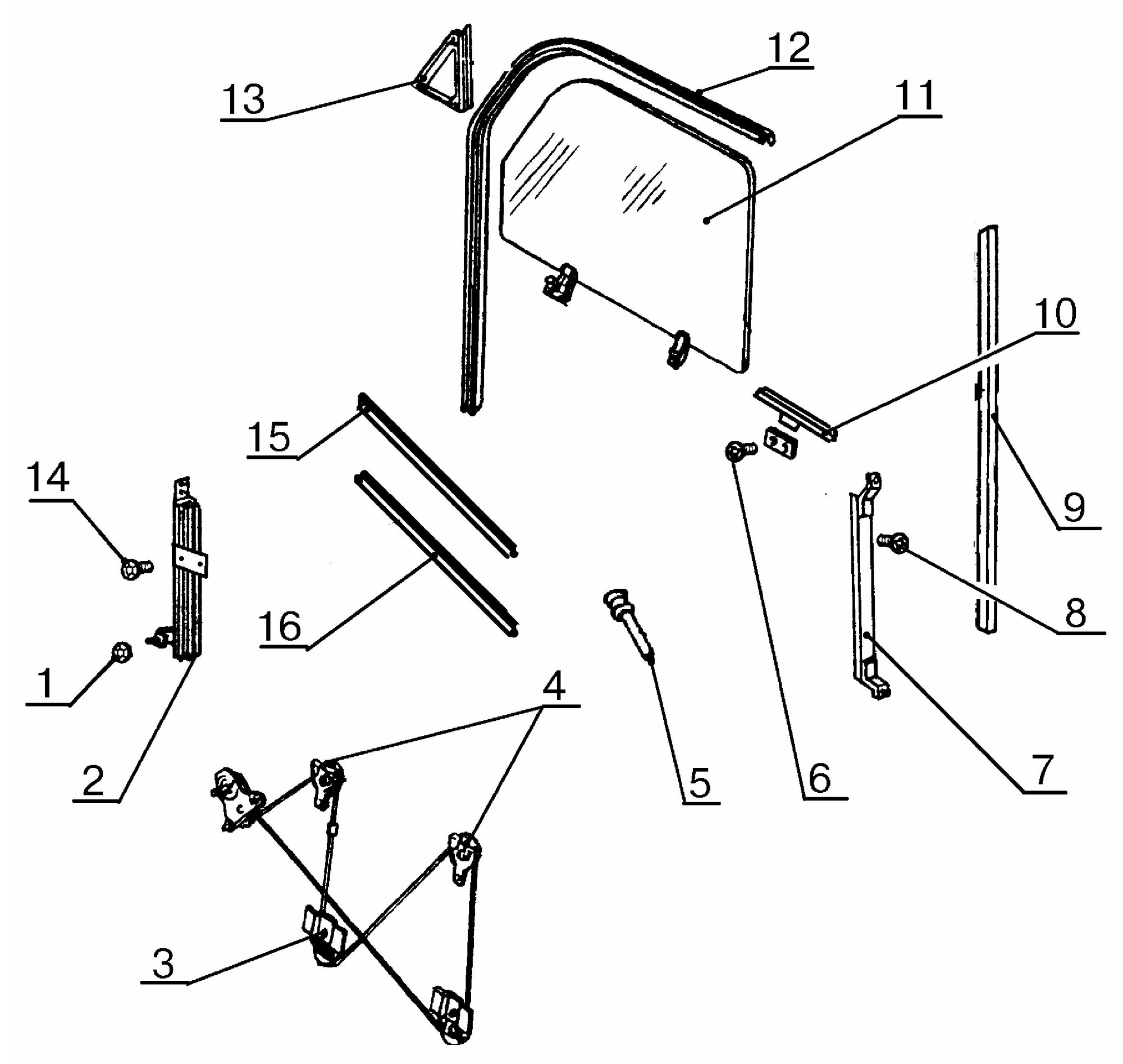

Рис. 2. Дверь передняя ВАЗ-2105.
1 – гайка 1/58964/11; 2 – передняя направляющая опускного стекла 2105-6103250/251; 3 – ролик натяжной 2105-6101250; 4 – ролик верхний 2105-6101080; 5 – заклепка 1/28419/90; 6 – винт 1/32992/01; 7 – задняя направляющая опускного стекла 2101-6103260; 8 – винт 1/40634/01; 9 – задний уплотнитель 2101-6203292; 10 – обойма опускного стекла 2105-6103211; 11 – стекло опускное 2105-6103210; 12 – уплотнитель 2105-6103294; 13 – заглушка 2105-6103514; 14 – болт 1/38331/71; 15 – окантовка 2101-6103472; 16 – окантовка 2101-6103473.
24. Отсоединить тягу 6, рис. 4 и рис. 5, от замка 3, отвернуть две гайки М5 снять наружную ручку 5 с тягой 6 в сборе (отвертка плоская, ключ торцовый 8 мм 67.7812-9522).
25. Отсоединить тягу 9, рис. 4, от замка 3, снять скобу 8 и выключатель 7 с тягой 9 в сборе (отвертка плоская).
26. Отвернуть два винта М5 и отсоединить внутреннюю ручку 10, рис. 4, или 7, рис. 5, от панели двери (отвертка крестообразная).
27. Отвернуть три винта М6 и снять замок 3, рис. 4 и рис. 5, в сборе с тягой 4 блокировки, внутренней ручкой и тягой 2 привода замка в сборе (отвертка крестообразная).
Рис. 3. Дверь передняя ВАЗ-2106.
1 – гайка 1/58964/11; 2 – передняя направляющая опускного стекла 2101-6103250/251; 3 – ролик натяжной 2101-6201035; 4 – ролик верхний 2101-6101080; 5 – заклепка 1/28419/90; 6 – винт 1/32992/01; 7 – задняя направляющая опускного стекла 2101-6103260; 8 – винт 1/40634/01; 9 – задний уплотнитель 2101-6203292; 10 – обойма опускного стекла 2101-6203220/221; 11 – стекло опускное 2106-6103214; 12 – уплотнитель 2101-6201293; 13 – винт 1/40634/01; 14 – поворотное окно 2106-6103042/043; 15 – окантовка 2103-6103472; 16 – окантовка 2103-6103473.

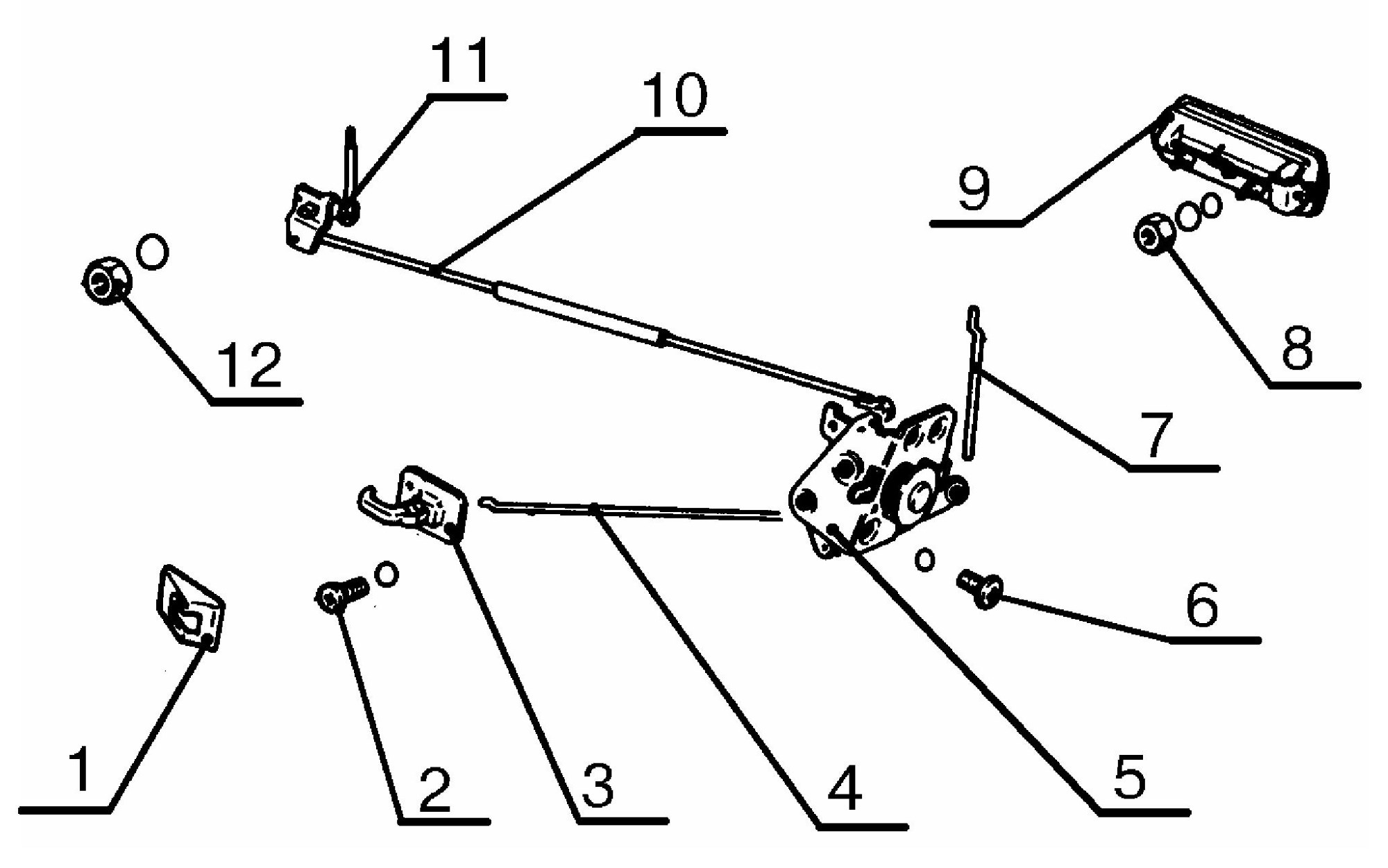

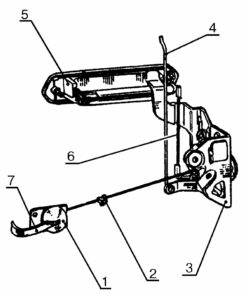

Рис. 4. Замок передней двери ВАЗ-2105.
1 – облицовка 2107-6105197; 2 – тяга 2105-6105096/097; 3 – замок передней двери 2105-6105012/013; 4 – тяга 2105-6105121; 5 – ручка наружная 2105-6105150/151; 6 – тяга 2105-6105240; 7 – выключатель замка 2105-6100040; 8 – скоба 2105-6105416; 9 – тяга 2101-6105146; 10 – внутренняя ручка 2107-6105180.
Рис. 5. Замок передней двери ВАЗ-2106.
1 – облицовка 21011-6205197; 2 – тяга 2101-6105096/097; 3 – замок 2103-6105012/013; 4 – тяга 2101-6105121; 5 – ручка наружная 2101-6105176/177; 6 – тяга 2103-6105146; 7 – внутренняя ручка 21011-6205180.
28. Извлечь палец 12, рис. 1, крепления стержня ограничителя 14 открывания двери, отвернуть два болта 13 (М6) крепления ограничителя и снять ограничитель (ключ кольцевой 10, бородок, молоток).
29. Отвернуть два самонарезающих винта и снять фонарь двери (для ВАЗ-2107).
Отсоединить колодку и снять жгут проводов фонаря двери со скобами и уплотнителем (отвертка плоская, отвертка крестообразная).
30. Снять светоотражатель дверной преодолевая сопротивление пластмассовых держателей (для ВАЗ-2106) (отвертка плоская).
31. Снять облицовочную накладку двери и пистоны ее крепления (для ВАЗ 2106) (отвертка плоская).
32. Произвести сборку двери в порядке обратном разборке, при этом:
– смазать трос стеклоподъемника, оси вращения роликов, поверхности трения замка, наружных ручек и ограничителя открывания двери консистентной смазкой (смазка ЛСЦ-15, норма расхода 5 грамм);
– перед установкой обивки двери отрегулировать работу стеклоподъемника, замка двери и тяг привода замка;
– подогнать дверь по проему согласно требованиям ТУ 4538-140-00232934-98, приложение Б;
– установку декоративной накладки и верхнего ролика стеклоподъемника произвести заклепочными клещами.
33. Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям п. 32 настоящей ТИ.
Дверь задняя – снятие/ установка арматуры.
ТИ 3100.25100.40049
Дверь задняя ВАЗ-2105, 2107, 2106 – разборка и сборка.
Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-90 для слесарей.
1. Установить автомобиль на рабочее место. Отсоединить клемму “минус” от аккумуляторной батареи, открыть дверь и поднять опускное стекло в верхнее положение (ключ гаечный 10).
2. Снять заглушку 1, рис. 1, подлокотника 4, отвернуть два винта 2 (М6), винт 3 (М6) и снять подлокотник 4 (отвертка плоская, отвертка крестообразная).
3. Снять ручку 14 стеклоподъемника с фиксатором и розеткой (отвертка плоская).
4. Снять облицовку 1, рис. 3, внутренней ручки 3 открывания двери (отвертка плоская).
5. Снять пепельницу 5, рис. 1, отвернуть два винта 11 и извлечь держатель 6 пепельницы (отвертка крестообразная).
6. Снять обивку 9 двери преодолевая сопротивление пластмассовых держателей 8 (отвертка плоская).
7. Отвернуть кнопку 12 выключения блокировки замка двери (отвертка крестообразная).
8. Отвернуть самонарезающий винт 13 крепления накладки 10 двери, высверлить четыре односторонние заклепки 7 и снять накладку 10 двери верхнюю (отвертка крестообразная, дрель, сверло диаметром 5-6 мм.).
9. Снять две скобы зажимные и чехлы пылезащитные (отвертка плоская).
10. Отвернуть гайку 1 (М5), рис. 2, с шайбой 1/25991/71 и два болта 2 (М5) и снять задний направляющий желобок 3 опускного стекла 10 (ключ торцовый 8).
11. Установить временно ручку стеклоподъемника, опустить стекло 10 и снять ручку стеклоподъемника.
12. Снять уплотнитель 8 опускного стекла (отвертка плоская).
13. Снять окантовки 12 и 13 опускного стекла (отвертка плоская).
14. Ослабить гайку 17 (М6) крепления натяжного ролика 18 стеклоподъемника (ключ торцовый 10).
15. Отвернуть винт 7 (М5), снять стойку 5 и неподвижное стекло 6 с рамкой в сборе (отвертка крестообразная).
16. Отвернуть два винта 11 (М5), и отсоединить трос от обоймы 4 опускного стекла (отвертка крестообразная).
17. Снять резиновый буфер опускного стекла.
18. Отвернуть три гайки 15 (М5), с шайбами 1/25991/71, снять механизм 16 стеклоподъемника в сборе с тросом. При снятии не допускать размотки троса в механизме стеклоподъемника (ключ торцовый 8).
19. Отвернуть гайку 17 (М6) с шайбой 1/25995/71 и снять натяжной ролик 18 (ключ торцовый 10).
20. Снять передний уплотнитель 9 опускного стекла (отвертка плоская).
21. Извлечь опускное стекло 10.
22. Удалить одну одностороннюю заклепку 19, снять верхний ролик 14 (инструмент по п.8).
23. Отвернуть два винта 2 (М5) рис. 3, с шайбами 1/26052/70 и отсоединить внутреннюю ручку 3 от панели двери (отвертка крестообразная).
24. Отвернуть гайку 12 (М8) с шайбой 1/26052/70 и отсоединить привод 11 выключателя замка 5 от панели двери (ключ кольцевой 13).
25. Отсоединить тягу 7 (для ВАЗ 2105, 2107) от замка 5, отвернуть две гайки 8 (М5) с шайбами 1/25991/71 и 1/05194/01, снять наружную ручку 9 с тягой 7 в сборе (отвертка плоская, ключ торцовый 8).
26. Отвернуть три винта 6 (М6) с шайбами 1/26068/71 и снять замок 5 в сборе с тягой 10 блокировки, внутренней ручкой 3 и тягой 4 привода замка в сборе (отвертка крестообразная).
27. Извлечь палец 15, рис. 1, крепления стержня ограничителя 17 открывания двери, отвернуть два болта 16 (М6) с шайбами 1/26053/71 крепления ограничителя и снять ограничитель 17 (ключ кольцевой 10, бородок, молоток).
28. Снять облицовочную накладку 18 двери и пистоны ее крепления (для ВАЗ-2106) (отвертка плоская).
29. Произвести сборку двери в порядке обратном разборке, при этом:
– смазать трос стеклоподъемника, оси вращения роликов, поверхности трения деталей замка, наружных ручек и ограничителя открывания двери консистентной смазкой (смазка ЛСЦ-15, норма расхода 5 грамм);
– перед установкой обивки двери отрегулировать работу стеклоподъемника, замка двери и тяг привода замка, опускное стекло должно перемещаться на полный ход плавно без заеданий и посторонних шумов;
– подогнать дверь по проему согласно требованиям ТУ 4538-140-00232934-98, приложение Б;
– установку накладки 10, рис. 1 и верхнего ролика 14, рис. 2, стеклоподъемника произвести клещами для установки односторонних заклепок.
30. Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям п. 29 настоящей ТИ.
Рис. 1. Дверь задняя ВАЗ-2105, 2107, 2106.
1 – заглушка 2103-6816076; 2 – винт 1/32764/01; 3 – винт 1/32768/01; 4 – подлокотник 2103-6826012/13; 5 – пепельница 2105/2106-8203200; 6 – держатель 2103-8203206 пепельницы; 7 – заклепка 1/28398/90; 8 – держатель 1/41875/80 обивки; 9 – обивка 2106/2107-6202012/013 задней двери; 10 – накладка 2103-6102030/31 двери верхняя; 11 – винт 1/76690/01; 12 – кнопка 2108 – 6105125; 13 – винт 1/76797/07; 14 – ручка 2105-6104064 стеклоподъемника; 15 – палец 2105-6106096; 16 – болт 1/09021/21; 17 – ограничитель 2105-6106082 открывания двери; 18 – облицовочная накладка 2103-6203472/473 двери.
Рис. 2. Окно задней двери ВАЗ-2105, 2107, 2106.
1 – гайка 1/58964/11; 2 – болт 1/38331/71; 3 – задняя направляющая 2101-6203250/251 опускного стекла; 4 – обойма 2101-6203220/221; 5 – стойка 2101 6203128; 6 – стекло 2106-6203052 неподвижное; 7 – винт 1/40634/01; 8 – уплотнитель 2101-6203293; 9 – уплотнитель 2101-6203292; 10 – стекло 2106-6203214 опускное; 11 – винт 1/32992/01; 12 – окантовка 2101/2103-6203290/291; 13 – окантовка 2101/2106-6203472/473; 14 – ролик 2101/2105 – 6101080 верхний; 15 – гайка 1/58964/11; 16 – механизм 2101-6204020 стеклоподъемника; 17 – гайка 1/58962/11; 18 – ролик 2101-6201035 натяжной; 19 – заклепка 1/28419/90.
Рис. 3. Замок задней двери ВАЗ-2105, 2107, 2106.
1 – облицовка 21011-6205197, 2107-6105197; 2 – винт 1/32739/01; 3 – ручка 21011-6205180, 2107-6105180; 4 – тяга 2101-6205096/097; 5 – замок 2103, 2105-6205012/013; 6 – винт 1/33127/01; 7 – тяга 2105-6205240; 8 – гайка 1/58964/11; 9 – ручка 2101/2105-6105150/151; 10 – тяга 2101-6205092/093; 11 – привод 2101-6205082/083 выключателя замка; 12 – гайка 1/61023/11.
Дверь задка 2104 – снятие/ установка арматуры.
ТИ 3100.25100.40155
Дверь задка ВАЗ-2104 – разборка и сборка.
Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкций по охране труда И 37.101.7072-90 для слесарей.
Перед началом работ автомобиль вымыть и просушить.
1. Разборка.
1.1 Отсоединить клемму “минус” от АКБ. Отвернуть гайку 1, рис.1, крепления рычага 3 стеклоочистителя заднего, снять рычаг 3 и колпачок 4 (ключ гаечный 10, отвертка плоская).
1.2 Снять облицовку 1, рис. 2, и окантовку 2 уплотнителя стекла двери (отвертка плоская по п.1.1).
1.3 Отсоединить клеммы проводов с элементов обогрева стекла 3, снять с проводов изолирующие трубки 1/02499/80 (отвертка плоская по п.1.1).
1.4 Снять стекло 3 с уплотнителем 4, нажимая (со стороны салона) на нижние углы стекла. Операцию по демонтажу стекла производить с помощником.
1.5 Отвернуть два винта крепления заднего номерного знака, снять шайбы и номерной знак. Извлечь пластмассовые втулки из отверстий в наружной панели двери задка (отвертка крестообразная, отвертка плоская по п.1.1).
1.6 Снять орнамент с корпуса фонаря освещения номерного знака. Отвернуть три винта крепления, отсоединить провода и снять фонарь с прокладкой (отвертка плоская, отвертка крестообразная по п.1.5).
1.7 Снять обивку 1, рис. 3, двери задка и облицовку 6 моторедуктора (отвертка плоская по п.1.1).
1.8 Отвернуть гайки крепления и снять ручку 10 двери с заглушкой, кронштейном 9 и замком 8 двери (ключ торцовый 8 мм).
1.9 Отвернуть два болта и снять фиксатор 12 двери задка с регулировочной прокладкой 11 (ключ торцовый 10 мм).

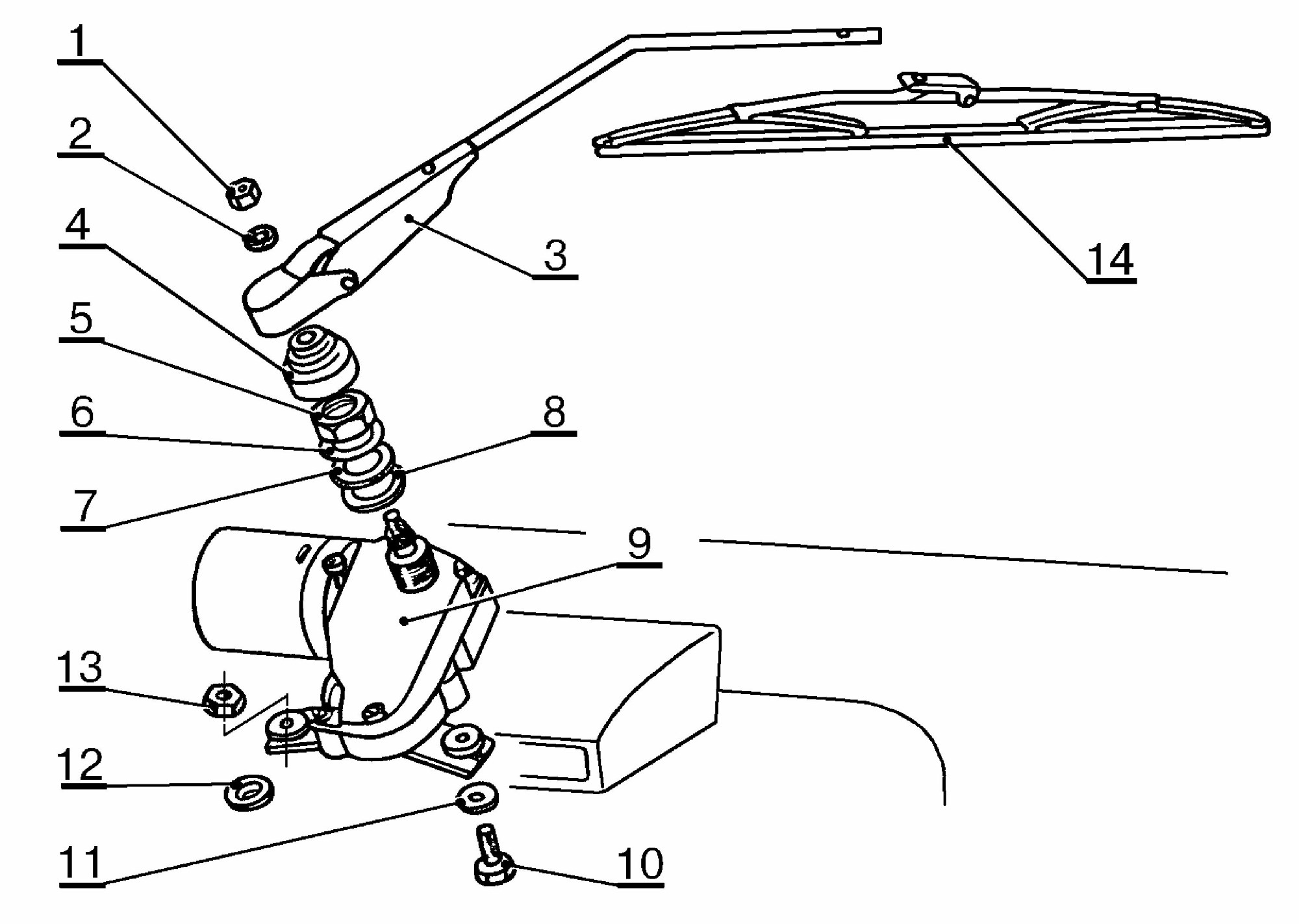

Рис. 1. Детали стеклоочистителя заднего.
1, 13 – гайка М 6 15896211; 2 – шайба 6 10519401; 3 – рычаг 2104-6313150; 4 – колпачок 2108-5205050; 5 – гайка 2108-5205063; 6 – шайба 2108-5205064; 7 – прокладка 2108-5205055; 8 – прокладка 2108-6313140; 9 – моторедуктор 2121-6313100 стеклоочистителя; 10 – болт М 6х20 10902421; 11 – прокладка 8 10260060; 12 – шайба 2108-5205062; 14 – щетка 2102-6313200.
Рис. 2. Детали стекла двери задка.
1 – облицовка уплотнителя 2101-5206066; 2 – окантовка уплотнителя 2104-6303060; 3 – стекло двери задка 2104-6303016; 4 – уплотнитель 2104-6303018; 5 – жиклер омывателя стекла 2104-6318060; 6 – трубка жиклера омывателя стекла 2104-6318096.
Рис. 3. Детали двери задка.
1 – обивка 2104-6302012 двери; 2 – держатель 2104-6302031 обивки; 3 – упор 2121-6308010 двери задка с шарнирами; 4 – прокладка 2102-6307028 уплотнителя двери; 5 – уплотнитель 2105-5604040 проема двери; 6 – облицовка 2104-6302040 моторедуктора; 7 – дверь 2104-6300014 задка; 8 – замок 2102-6305012 двери; 9 – кронштейн 2104-6305090 крепления замка; 10 – ручка 2104-6305150 двери; 11 – прокладка 2102-6306129 регулировочная фиксатора замка двери; 12 – фиксатор 2102-6306120 замка двери.
1.10 Отсоединить от моторедуктора 9, рис. 1, стеклоочистителя колодку заднего жгута проводов. Отвернуть гайку 5 крепления штуцера моторедуктора 9, снять шайбу 6 и прокладки 7 и 8 (головка 24 и вороток, отвертка плоская по п.1.1).
1.11 Отвернуть два болта 12 (или две гайки 13), снять шайбы 10, прокладки 11 и моторедуктор 9 стеклоочистителя (ключ торцовый по п.1.9).
1.12 Извлечь провода с уплотнителем из двери задка (отвертка плоская по п.1.1).
1.13 Снять жиклер 5, рис. 2, омывателя стекла двери задка (отвертка по п.1.2).
1.14 Снять трубку 6 жиклера омывателя стекла двери задка.
1.15 Снять уплотнитель 5, рис. 3, проема двери и прокладку 4 уплотнителя двери (отвертка плоская по п.1.1).
1.16 Удалить четыре заклепки и снять держатели 2 обивки 1 двери задка (дрель, сверло 4 мм).
1.17 Отвернуть две гайки, снять шайбы и упор 3 левый двери задка с шарнирами. Повторить операцию по п.1.15 для правого упора.
2. Сборка.
2.1 Установить арматуру двери задка в порядке, обратном снятию. При этом выполнить дополнительно:
2.1.1 Установить держатели 2 обивки 1 двери задка и закрепить четырьмя заклепками 1/28398/90 (клещи для установки односторонних заклепок).
2.1.2 Поврежденные держатели 1/41875/80 обивки заменить на новые.
2.1.3 Снять уплотнитель 4, рис. 2, со стекла 3, промыть, при необходимости заменить на новый. Смазать пазы уплотнителя 4 и кромку, переходящую за фланец проема, мыльным раствором (кисть, емкость технологическая, мыло хозяйственное).
2.1.4 Установить стекло с уплотнителем и окантовкой на дверь задка согласно ТИ 3100.25100.20319.
2.1.5 Смазать трущиеся поверхности замка двери и фиксатора консистентной смазкой (смазка Литол-24, норма расхода 3 г.).
2.1.6 При установке уплотнителя проема двери нанести на угловые части проема клей и обеспечить стык уплотнителя в нижней части вставкой типа 1/02499/80 (клей типа 88 НП 35, кисть по п.2.1.3, молоток с пластмассовым или резиновым бойком).
2.1.7 Отрегулировать положение рычага стеклоочистителя и жиклера омывателя стекла (ключ гаечный по п.1.1).
2.1.8 Проверить работу узлов и механизмов двери задка.
3 Предъявить автомобиль ОТК. ОТК проверить качество выполненных работ на соответствие требованиям ТУ 4538-140-00232934-98.
Отопитель автомобилей ВАЗ 2104-2107 – снятие/ установка; разборка/ сборка.
ТИ 3100.25100.40156
Отопитель автомобилей ВАЗ-2104, 2105, 2106, 2107 – снятие и установка, разборка и сборка.
Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-90 для слесарей.
1. Установить автомобиль на двухстоечный подъемник (подъемник типа ЦЕ-205).
2. Поднять капот и отсоединить клемму “минус” от аккумуляторной батареи (ключ гаечный 10).
3. Слить охлаждающую жидкость.
3.1 Установить рычаг крана отопителя в положение “открыто”, подставить под автомобиль емкость технологическую для охлаждающей жидкости.
3.2 Вывернуть пробки сливных отверстий нижнего бачка радиатора и двигателя и вместо них ввернуть штуцеры шлангов. При отворачивании пробки радиатора вторым ключом удерживать штуцер (ключ гаечный 17, ключ кольцевой 13).
3.3 Снять пробки с заливных горловин радиатора, расширительного бачка и слить охлаждающую жидкость.
3.4 Вывернуть штуцеры шлангов и завернуть пробки сливных отверстий (ключ гаечный и ключ кольцевой по п.3.2).
4. Снять отопитель.
4.1 Вывернуть четыре винта и снять полку панели приборов (отвертка крестообразная).
4.2 Вывернуть четыре винта и снять корпус вещевого ящика для ВАЗ-2104, 2105, 2107 (отвертка крестообразная).
4.3 Снять панель радиоприемника с элементами электрооборудования и воздухопроводом 1, рис. 1, согласно ТИ 3100.25100.27040 (для ВАЗ-2104; 2105; 2107).
4.4 Отжать скобы фиксации комбинации приборов (для ВАЗ-2106), снять заглушки, вывернуть два винта (для ВАЗ-2104, 2105) и один винт для ВАЗ-2107 и снять щиток (комбинацию) приборов. Отсоединить гибкий вал привода спидометра и колодки жгута проводов, снять щиток (комбинацию) приборов (прошивка 2101-3901114, отвертка плоская, плоскогубцы).
Рис. 1. Детали отопителя.
1 – воздухопровод 2103;2105;2107-8101340 внутренней вентиляции; 2 – кронштейн 2103;2105;2107-8109020 рычагов управления; 3 – рукоятки 2101;2105-8109044 рычагов управления; 4, 10 – воздухопроводы обогрева боковых стекол; 5 – гибкие тяги; 6 – воздухопровод 2107-8108032/033 обогрева ветрового стекла; 7 – стяжной хомут 1/02919/90; 8 – шланги 2101-8101200, 2101-8101204 подводящий и отводящий; 9 – уплотнитель 2101-8101210 патрубков; 11 – уплотнитель 2105-8108054 сопла; 12 – сопло 2105-8108060 обогрева бокового стекла; 13 – кран 2101-8101050; 14 – кожух 2103-8101094, 2105-8101090.
4.5 Для ВАЗ-2106: отвернуть два винта и снять воздухопровод 1, рис. 1, внутренней вентиляции с кожуха пола над коробкой передач (отвертка крестообразная).
4.6 Ослабить стяжные хомуты 7 (в моторном отсеке) и отсоединить от труб радиатора отопителя подводящий и отводящий шланги 8 системы охлаждения (плоскогубцы).
4.7 Отвернуть два винта и снять уплотнитель 9 труб радиатора отопителя (ключ гаечный 8, отвертка плоская).
4.8 Снять рукоятки 3 с рычагов управления отопителем (отвертка плоская).
4.9 Снять выключатель электровентилятора, отсоединить провода. Снять облицовку рычагов управления отопителем (для ВАЗ-2104, 2105) (отвертка плоская).
4.10 Отвернуть два винта крепления кронштейна 2 рычагов управления отопителем. Ослабить болты скоб крепления оболочек гибких тяг 5 на кронштейне 2, отсоединить тяги и снять кронштейн (отвертка крестообразная по п.4.1, ключ по п.4.7).
4.11 Снять с панели приборов (для ВАЗ-2104; 2105; 2107) левое и правое сопла 12 обдува боковых стекол (отвертка плоская).
4.12 Отвернуть гайку крепления правого воздухопровода 10 обдува бокового стекла (для ВАЗ-2104, 2105, 2107), отжать защелки и снять воздухопровод с уплотнителем 11 сопла обогрева бокового стекла. Повторить операцию и снять левый воздухопровод 4 (ключ торцовый 10 мм 67.7812-9521, отвертка плоская).
4.13 Отсоединить четыре пружинных скобы 4, рис. 2, и снять кожух 2 вентилятора отопителя (отвертка плоская).
4.14 Отвернуть четыре гайки крепления кожуха 5 радиатора. Отсоединить провод “масса”, закрепленный под одной из гаек, и снять кожух 5 в сборе с радиатором 9 и крышкой 6 воздухопритока. Снять воздухопровод 6, рис. 1, обдува ветрового стекла (ключ торцовый по п.4.12).
5. Установка отопителя.
5.1 Установку отопителя производить в порядке обратном снятию. При этом обеспечить правильность положения прокладки 7, рис. 2, между кожухом 5 радиатора и кузовом и надежность затяжки хомутов 7, рис. 1, резиновых шлангов 8 системы охлаждения.
При закреплении скоб 2, рис. 3, крепления оболочек 4 на кронштейне 3 рычагов управления отопителем выдержать установочные размеры 5 мм между кронштейном и рычагами управления при полном рабочем ходе рычагов. При этом обеспечить легкость перемещения рычагов и полное открывание и закрывание крана 13, рис. 1, крышки 6, рис. 2, и заслонки воздухопровода 6, рис. 1, обдува ветрового стекла.
5.2 Залить в систему охлаждения жидкость марки, указанной в действующих “Нормах расхода материалов” и установить пробки радиатора и расширительного бачка. После прогрева двигателя долить охлаждающую жидкость до необходимого уровня.
6. Разборка отопителя.
6.1 Установить кожух 14, рис. 1, вентилятора отопителя в сборе и кожух 5, рис. 2, радиатора в сборе на верстак (верстак типа Н.9938-0002).
6.2 Ослабить винты скоб крепления оболочек гибких тяг 5, рис.1, и снять тяги с крана 13, рычага крыши 6, рис. 2, воздухопритока и (для ВАЗ-2104; 2105; 2107) привода заслонки воздухопровода обдува ветрового стекла (ключ по п.4.7).
6.3 Отвернуть гайку и снять скобу крепления патрубков 10, рис. 2, радиатора (ключ торцовый по п.4.12).
6.4 Отвернуть две гайки, снять шайбы и кран 11 (с подводящим патрубком) с радиатора 9. Извлечь радиатор 9 из кожуха 5, отвернуть две гайки, снять шайбы и отводящий патрубок (ключ гаечный 10).
Рис. 2. Детали отопителя.
1 – дополнительный резистор 2105-8101081, 2 – кожух 2103-8101094; 2105-8101090 вентилятора, 3 – кожух 2105-8101138 направляющий вентилятора, 4 – пружинные скобы 2101-8101110, 5 – кожух 2101;2105-8101020 радиатора, 6 – крышка 2101;2105-8101180 воздухопритока, 7 – прокладка 21061-8101195, 8 – прокладка 2105-8101074 радиатора, 9 – радиатор 2101;2105-8101050, 10 – патрубки 2101-8101320; 2101-8101328, 11 – кран 2101-8101150 отопителя, 12 – крыльчатка 2101;2105-8101130, 13 – электродвигатель 2101;2105-8101080, 14 – пружинная скоба 2101-8101110 вентилятора, 15 – подушка 2101-8101136 электродвигателя, 16 – заслонка, 17 – воздухораспределительная крышка.
6.5 Отвернуть две гайки, вынуть скобу и снять крышку 6 воздухопритока с прокладкой (ключ торцовый 8 мм 67.7812-9522, отвертка плоская).
6.6 Снять две пружинные скобы 14 и извлечь электродвигатель 13 с крыльчаткой 12 из кожуха направляющего 3 вентилятора (отвертка плоская).
6.7 Отвернуть гайку крепления крыльчатки 12 и снять крыльчатку с электродвигателя 13 (ключ кольцевой по п.3.2).
6.8 Отсоединить тяги от заслонок 16 (для ВАЗ-2104; 2105; 2107) правого и левого воздухопроводов обдува боковых стекол (плоскогубцы с удлиненными губками, отвертка плоская).
6.9 Вывести из зацепления защелки, извлечь ось и снять заслонку 16 правого воздухопровода обогрева бокового стекла (для ВАЗ-2104; 2105; 2107). Повторить операцию и снять заслонку левую (инструмент по п.6.8).
Рис. 3. Рычаги управления отопителем.
1 – кран 2101-8101150 отопителя, 2 – скоба 2101;2108-8109135 крепления оболочки тяги, 3 – кронштейн 2103;2105;2107-8109020 рычагов управления, 4 – оболочка 2103;21056-8109120 гибкой тяги, 5 – гибкая тяга.
6.10 Извлечь ось и вынуть рычаг заслонки воздухопровода обдува ветрового стекла, снять заслонку (инструмент по п.6.8).
6.11 Отвернуть две гайки, снять скобы и воздухораспределительную крышку 17 кожуха 2 вентилятора (ключ гаечный по п.2 или ключ торцовый по п.6.5).
6.12 Снять две пружинные шайбы 1/41950/76 и дополнительный резистор 1 с кожуха 2 вентилятора (отвертка плоская по п.4.9).
7. Сборку отопителя производить в порядке обратном разборке. Обеспечить правильность установки уплотнительных прокладок 7 и 8, рис. 2. При этом дополнительно:
– после установки правой и левой заслонок 16 (для ВАЗ-2104; 2105; 2107) в кожух 2 вентилятора обеспечить полноту их закрывания (перестановкой скобы крепления тяги заслонки) при открытом положении заслонки воздухопровода 6, рис. 1, ветрового стекла;
– при закреплении скоб 2, рис.3, крепления тяг 4 на кране 1, кожухе радиатора и на направляющем кожухе вентилятора выдержать установочные размеры – 5 мм.
8. Предъявить автомобиль ОТК. ОТК проверить качество произведенных работ в соответствии с требованиями ТУ 37.101.0167-97, пп. 2.2.8; 2.2.10; 2.2.20.2; 2.2.20.3.
Приложение 1. Перечень оригинального оборудования, оснастки и специнструмента для ремонта и замены кузовных деталей ВАЗ-2104…2107.
Приложение 2. Перечень оригинального оборудования, оснастки и специнструмента для ремонта и замены кузовных деталей ВАЗ-2104…2107.
