Обивка крыши автомобиля Шевроле-Нива снятие и установка.

ТИ 3100.25100.20399

Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкции по охране труда И 37.101.7072-99 для слесарей.

1. Снять обивку крыши.

1.1 Установить автомобиль на рабочий пост, затормозить его стояночным тормозом и отсоединить клемму “минус” аккумуляторной батареи (ключ гаечный 10).

1.2 Снять рассеиватель 1, рис. 1, (сеч. А–А), плафона (отвертка плоская).

1.3 Вывернуть четыре винта 3 и снять корпус 2 плафона (отвертка крестообразная).

1.4 Снять вставку передней накладки обивки крыши, вывернуть два винта 6 (сеч. Б–Б) и снять внутреннее зеркало 7 заднего вида, извлечь переднюю накладку 5 обивки крыши с фонарем 8 индивидуального освещения в сборе и отсоединить провода (отвертка крестообразная).

1.5 Вывернуть шесть винтов 9 (сеч. В–В и Г–Г), снять два противосолнечных козырька 10 в сборе с кронштейнами 11 и держателями 12 (отвертка крестообразная).

1.6 Снять шесть облицовок 14 (сеч. Д–Д), вывернуть шесть винтов 15 и снять три поручня 17 (отвертка крестообразная).

1.7 Снять четыре облицовки 16 (сеч. Е–Е), центральных поручней 19, вывернуть четыре винта 18 и снять два центральных поручня (отвертка крестообразная).

1.8 Снять облицовки скоб ремней безопасности на центральных стойках, отвернуть болты крепления, снять скобы, отвернуть два винта 20 (сеч. Ж–Ж) и снять обивки 21 центральных стоек (отвертка плоская, отвертка крестообразная, ключ гаечный 17).

1.9 Снять две обивки 22 (сеч. И–И), стоек ветрового окна преодолевая сопротивление держателей 23 (отвертка плоская).

1.10 Снять две заглушки 2110-5702152 поручня над левой передней дверью (отвертка плоская).

1.11 Снять полку 2123-5607010 багажника.

1.12 Откинуть спинки задних сидений, снять облицовки скоб задних ремней безопасности, отвернуть болты крепления, снять скобы ремней безопасности, отвернуть два винта 24 (сеч. К–К), и снять задние обивки 25 (сеч. Л–Л), боковин преодолевая сопротивление держателей 23 (отвертка плоская, отвертка крестообразная, ключ гаечный 17).

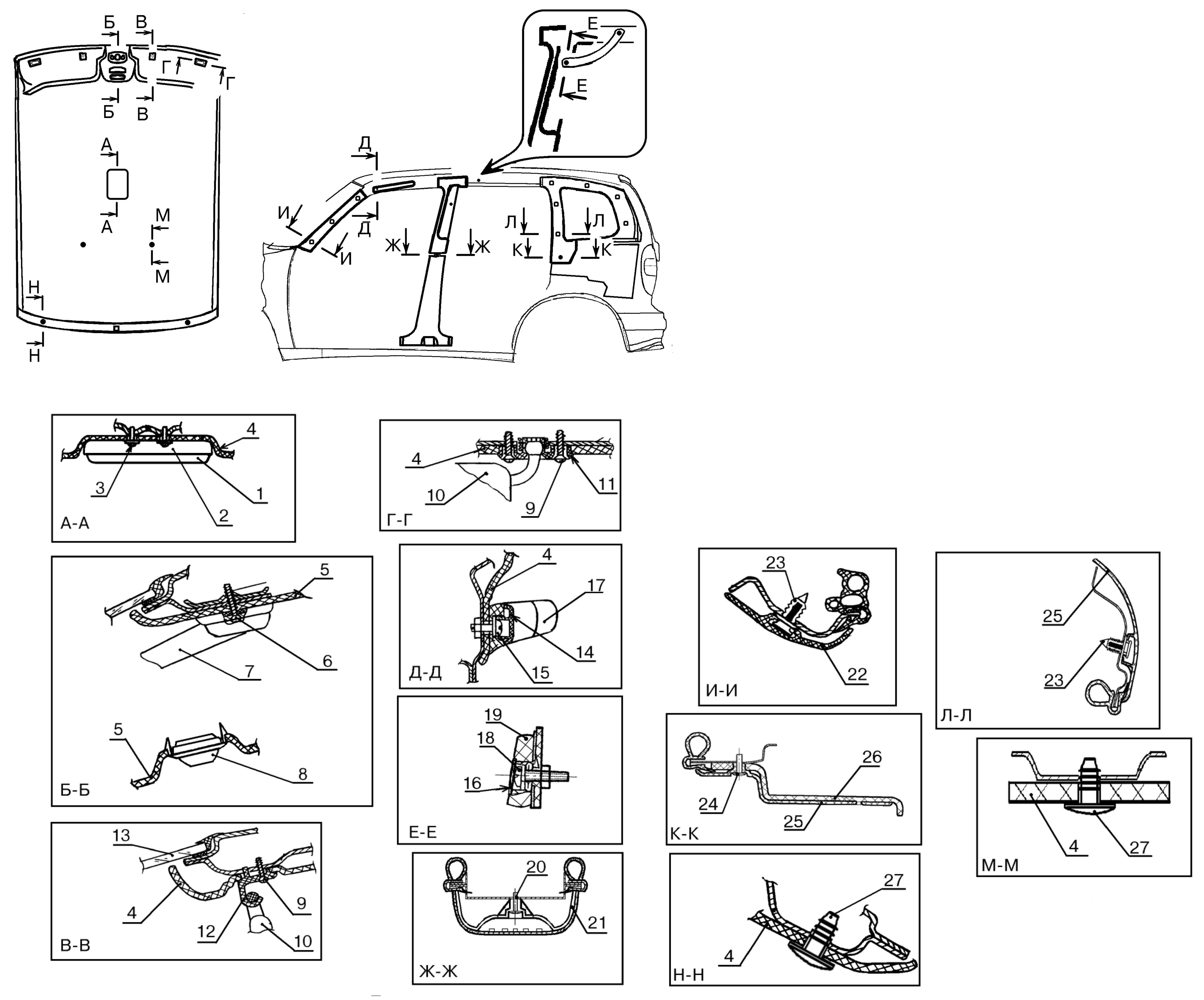

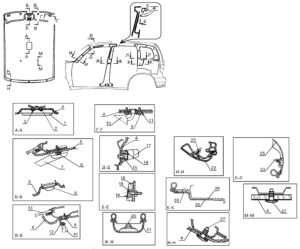

Рис. 1. Крепление обивки крыши.

1 – рассеиватель плафона; 2 – корпус плафона; 3 – винт 1/76691/01 самонарезающий; 4 – обивка крыши; 5 – накладка обивки крыши передняя; 6 – винт 1/76824/06 самонарезающий; 7 – зеркало внутреннее заднего вида; 8 – фонарь индивидуального освещения; 9 – винт 1/76824/06 самонарезающий; 10 – козырек противосолнечный; 11 – кронштейн противосолнечного козырька; 12 – держатель противосолнечного козырька; 13 – стекло ветровое; 14 – облицовка поручня; 15 – винт 1/32768/01; 16 – облицовка; 17 – поручень; 18 – винт 1/32768/01; 19 – поручень центральный; 20 – винт 2123-6302332; 21 – обивка центральной стойки; 22 – обивка стойки ветрового окна; 23 – держатель; 24 – винт 2123-6302332; 25 – обивка боковины; 26 – обивка арки колеса; 27 – держатель обивки крыши.

1.13 Снять два держателя 27 (сеч. М–М), обивки крыши (отвертка плоская).

1.14 Снять два держателя 27 (сеч. Н–Н), крепления задней части обивки крыши, вывернуть винт и снять крючок (отвертка плоская, отвертка крестообразная).

1.15 Снять обивку крыши и извлечь ее через проем двери задка.

2. Установить обивку крыши в порядке обратном снятию. При установке обивки крыши поврежденные держатели заменить на новые. Обивки и облицовки салона должны быть установлены без перекосов, надежно закреплены на все точки крепления предусмотренные конструкцией.

3. Подсоединить клемму “минус” к АКБ (ключ гаечный 10).

4. Проверить работу фонарей освещения салона и индивидуального освещения.

5. Предъявить автомобиль Службе качества. Службе качества проверить качество выполненных работ на автомобиле по пп. 2 и 4 настоящей инструкции.
