Раздел составляют ТИ по замене кузовных деталей а/м ВАЗ 2104-2107. В инструкциях показаны сопрягаемые элементы кузовных деталей, номера сопрягаемых деталей, количество и шаг сварочных точек.

В приложениях приведены перечень оригинального оборудования, оснастки и специнструмента и перечень гостированного инструмента и средств индивидуальной защиты, применяемых для ТО и ремонта а/м ВАЗ 2104-2107.

Допускается применять оснастку, оборудование и инструмент, функционально аналогичные указанным в ТИ, применение которых обеспечивает требуемую производительность, безопасность и качество работ.

Для обеспечения безопасности труда при ремонте кузовов, администрации ремонтных предприятий следует руководствоваться «Правилами по охране труда на автомобильном транспорте», Минавтотранс 1979 г. и инструкциями по охране труда для каждой отдельной профессии (работы, операции) с учетом специфики производства, особенностей оборудования и выполняемых работ.

Противопожарные мероприятия на ремонтных предприятиях (участках) организуются в соответствии с требованиями «Правил пожарной безопасности в Российской Федерации ППБ-01-93».

Технологические инструкции разработаны в соответствии с требованиями стандартов РФ и АО “АВТОВАЗ”, и учитывают состояние конструкторской документации на автомобили ВАЗ на 01.10.2001 г. При изменении конструкции в технологию могут быть внесены изменения.

Замена кузовных деталей автомобилей ВАЗ 2104-2107.

Содержание.

• Передняя часть кузова ВАЗ 2104-2107 – замена деталей. ТИ 3100.25100.66157.
• Средняя часть кузова ВАЗ 2104-2107 – замена деталей. ТИ 3100.25100.66159.
• Задняя часть кузова ВАЗ 2104-2107 – замена деталей. ТИ 3100.25100.66158.
• Приложения.

Передняя часть кузова ВАЗ 2104-2107 – ремонт и замена деталей.

ТИ 3100.25100.66157

1. Общие требования.

1.1 Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкций по охране труда И 37.101.7490-95 для жестянщиков, И 37.101.7326-94 для сварщиков.

1.2 Устранение перекосов основания и каркаса кузова, при необходимости, выполнить по ТИ 3100.25100.70001.

1.3 Устранение деформаций в кузовных деталях передней части кузова выполнить по ТИ 3100.25100.60503.

1.4 Отсоединение поврежденных деталей передней части кузова, при их неремонтопригодности, правку и рихтовку кромок сопрягаемых деталей, подгонку вновь устанавливаемых деталей по месту с целью обеспечения геометрии кузова в соответствии с требованиями ТУ 4538-140-00232934-98 производить по ТИ 3100.25100.60504.

1.5 Сварку вновь устанавливаемых деталей выполнить в соответствии с требованиями ТИ 3100.25100.60505.

1.6 Качество выполняемых работ должно соответствовать требованиям ТУ 4538-140-00232934-98.

1.7 В каждом разделе ТИ (в таблицах) указаны номера позиций заменяемой и сопрягаемых с ней деталей с количеством сварочных точек, которыми заменяемая деталь соединяется с сопрягаемыми деталями.

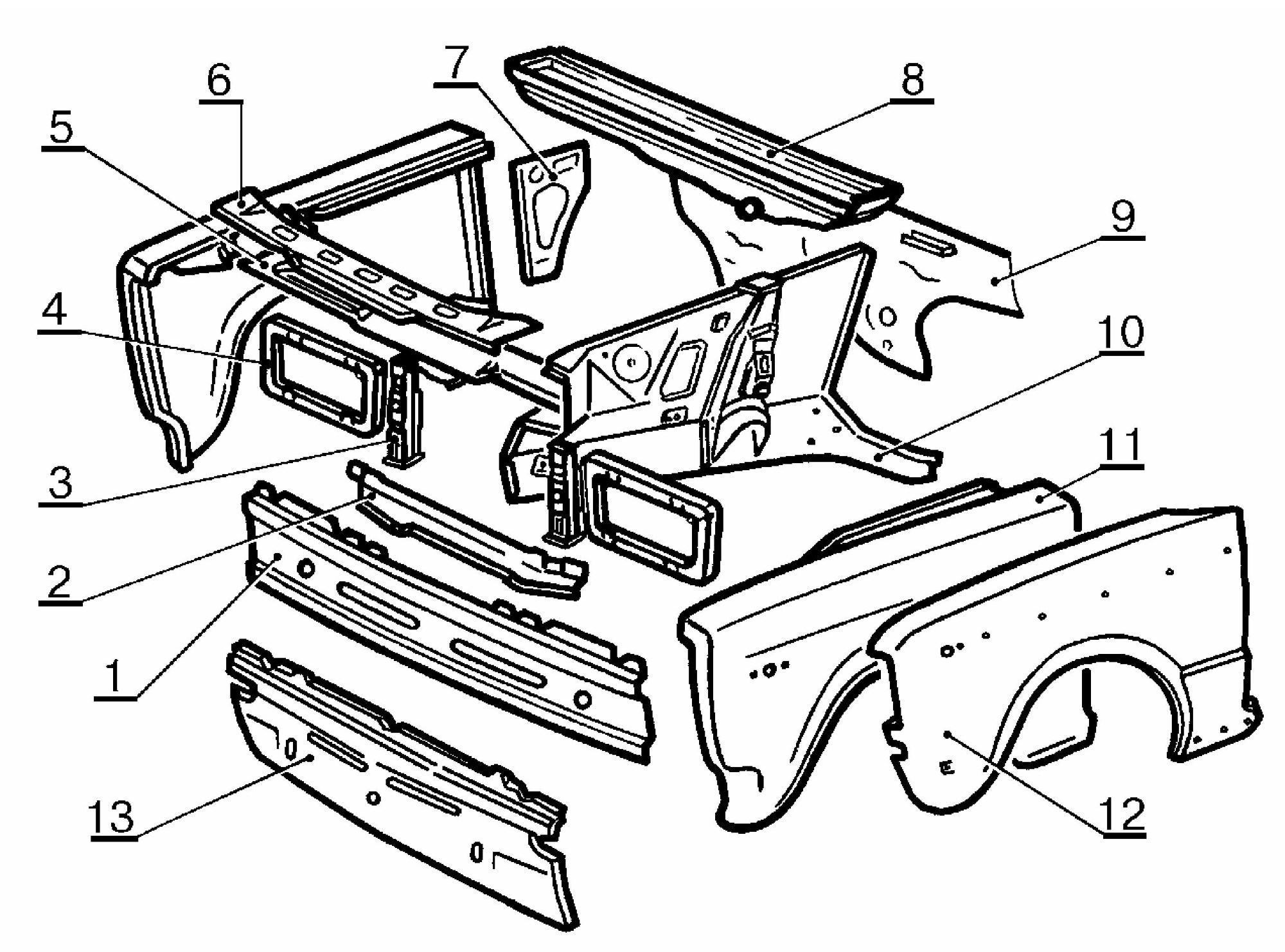

Рис. 1. Детали передней части кузова ВАЗ-2104…2107.

Номера деталей, наименование и применяемость приведены в таблице 1.

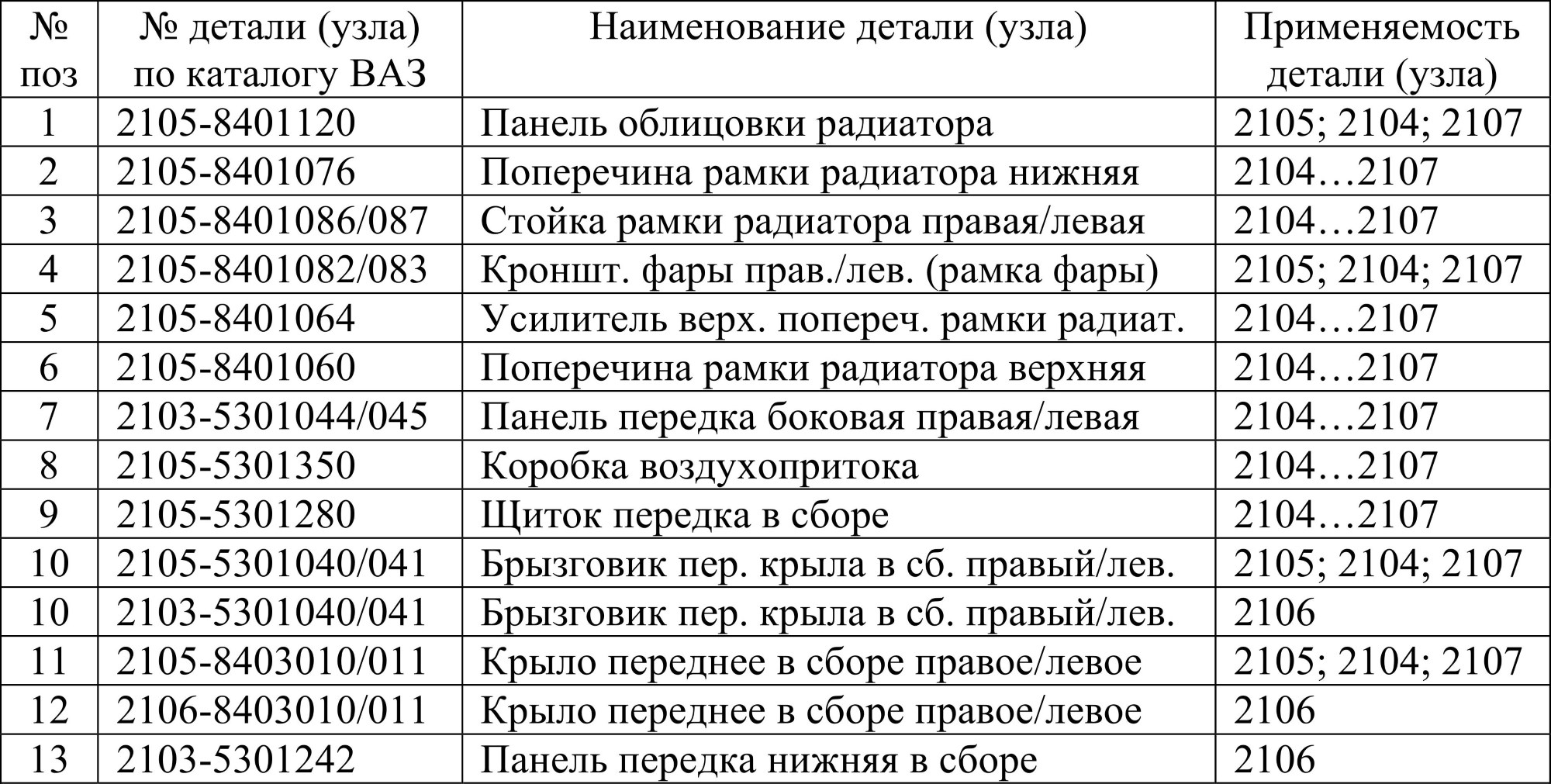

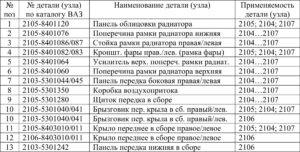

Таблица 1.

2. Замена панели облицовки радиатора 2105-5401120.

Количество и шаг сварочных точек по таблице 2.

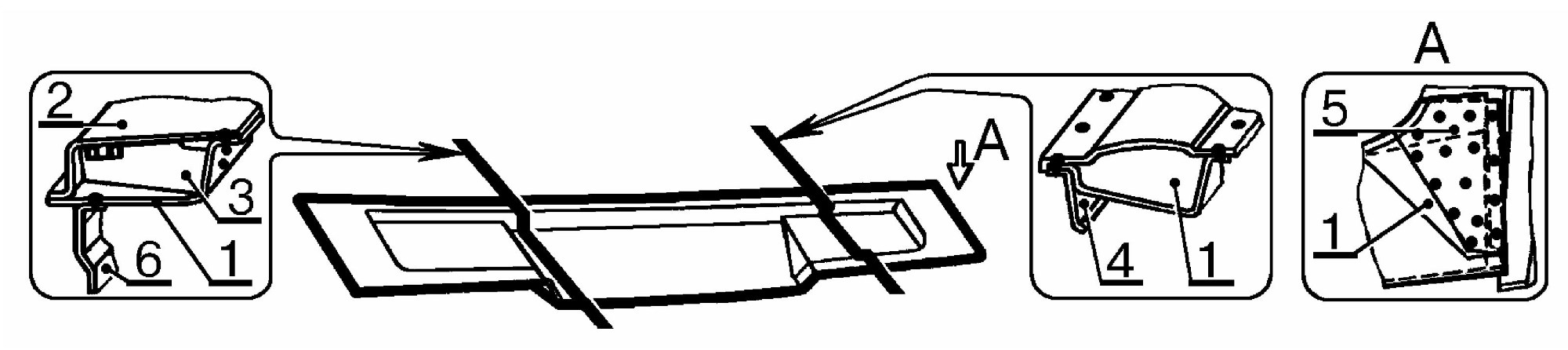

Рис. 2. Соединение панели облицовки радиатора с сопрягаемыми деталями.

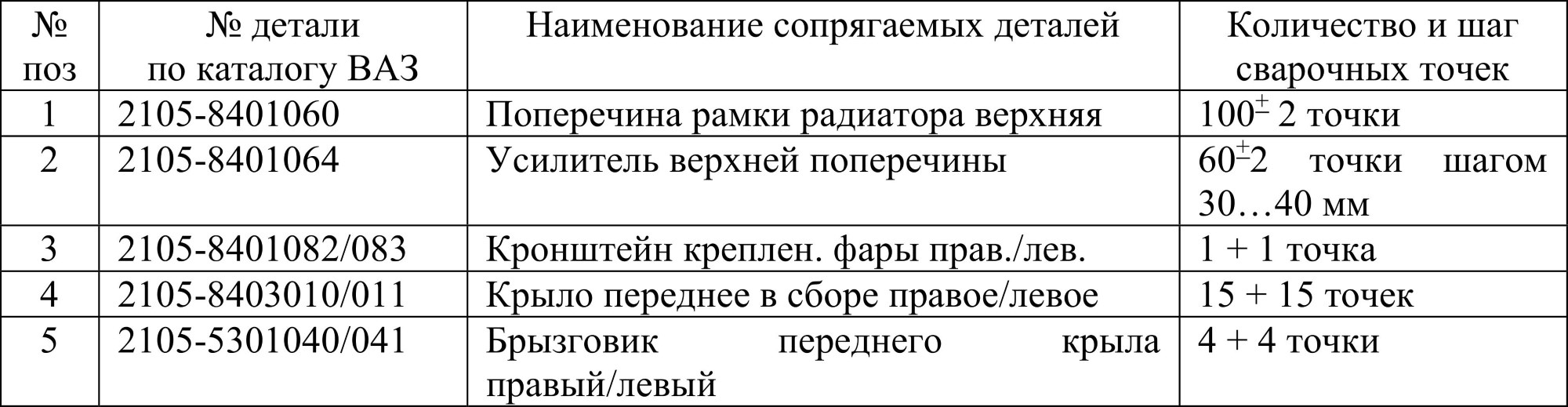

Таблица 2.

3. Замена поперечины рамки радиатора нижней 2105-8401076, при снятой панели облицовки радиатора.

Количество и шаг сварочных точек по таблице 3.

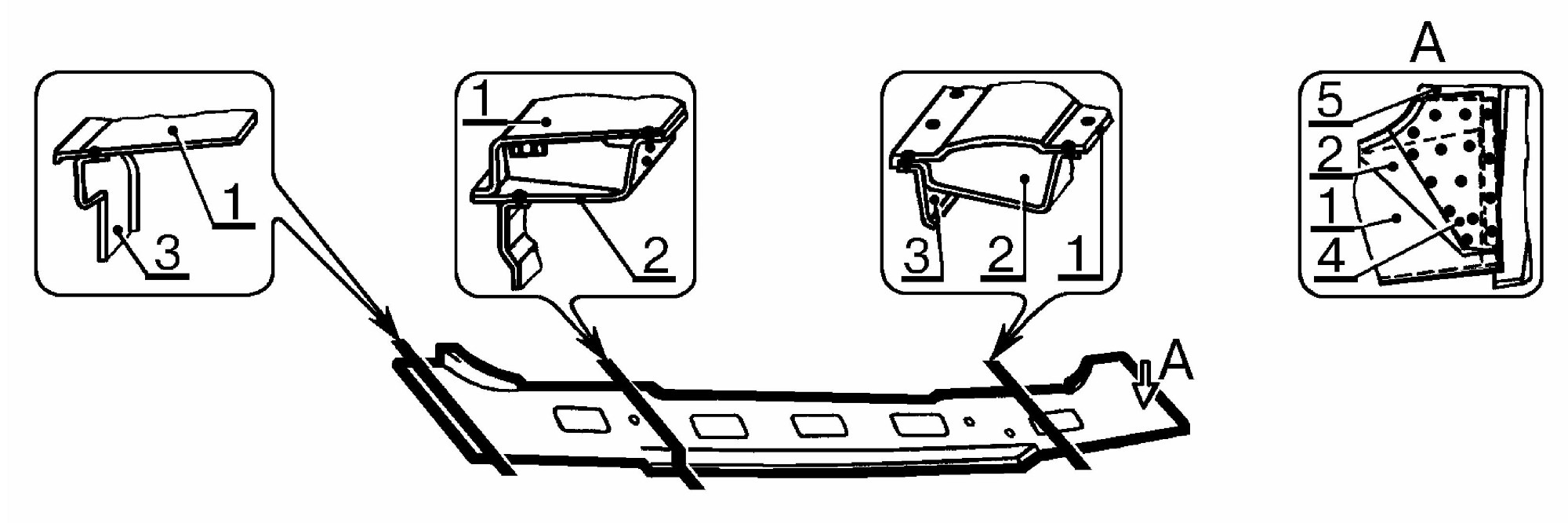

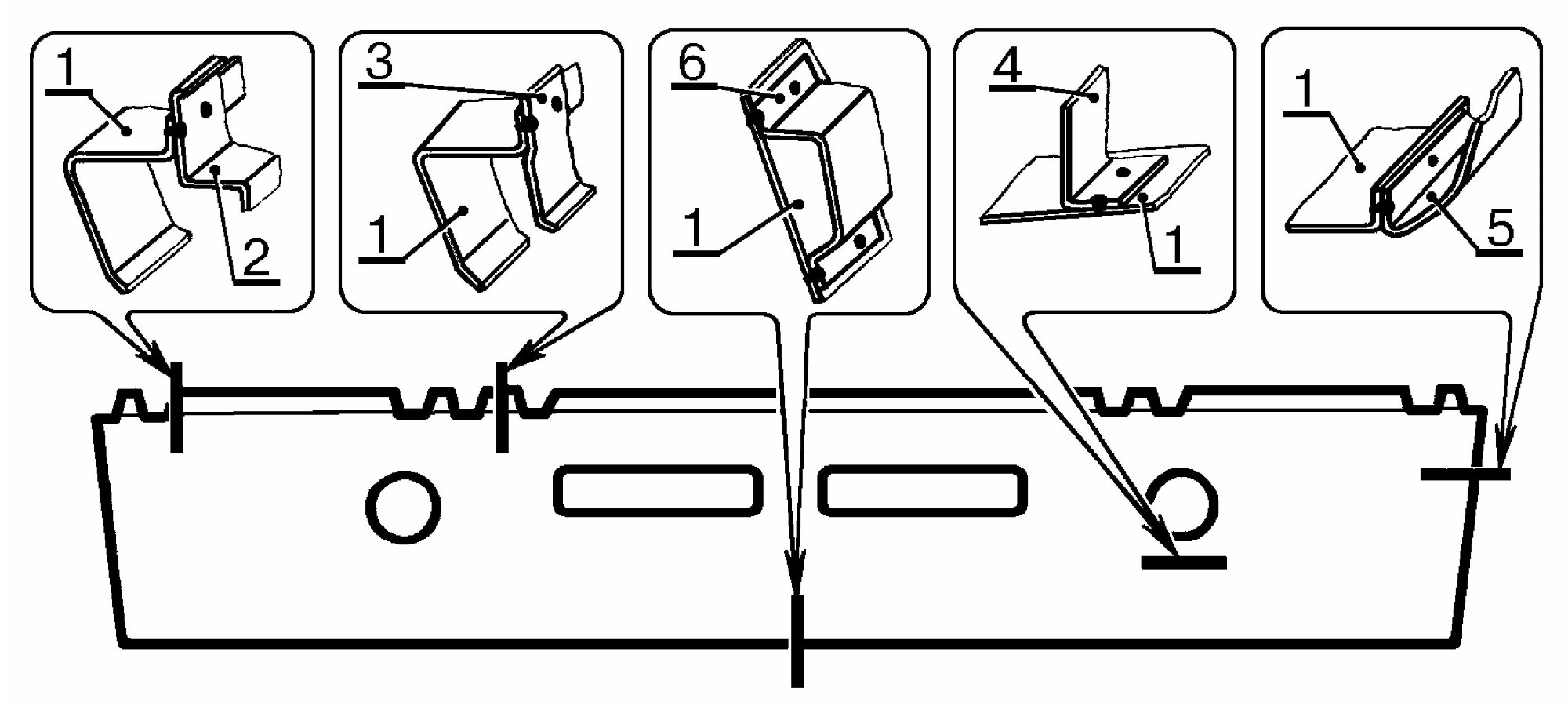

Рис. 3. Соединение поперечины рамки радиатора нижней с сопрягаемыми деталями.

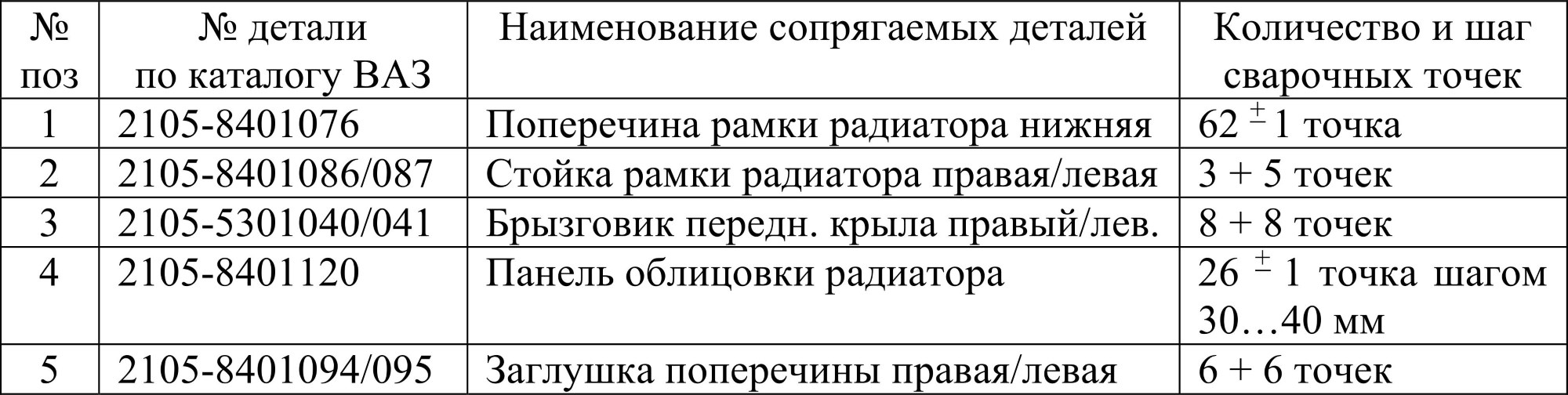

Таблица 3.

4. Замена стойки рамки радиатора 2105-8401086/087.

Количество и шаг сварочных точек по таблице 4.

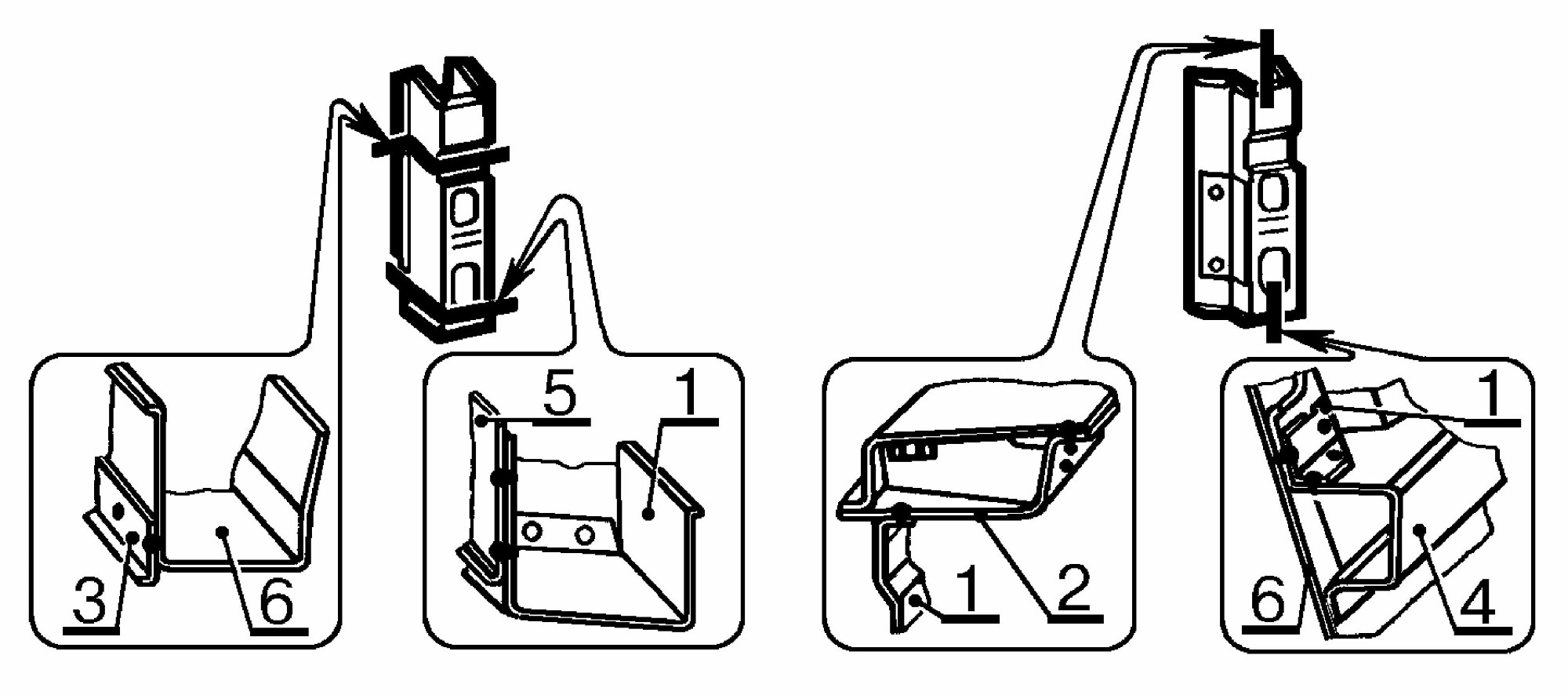

Рис. 4. Соединение стойки рамки радиатора с сопрягаемыми деталями.

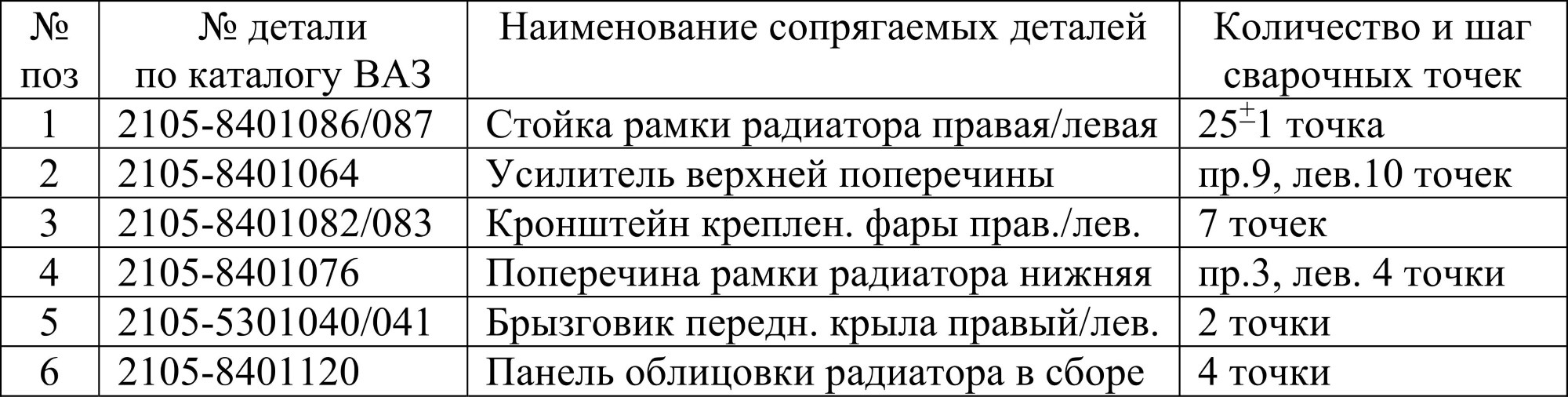

Таблица 4.

5. Замена кронштейна крепления фары правого/ левого 2105-8401082/083.

Количество и шаг сварочных точек по таблице 5.

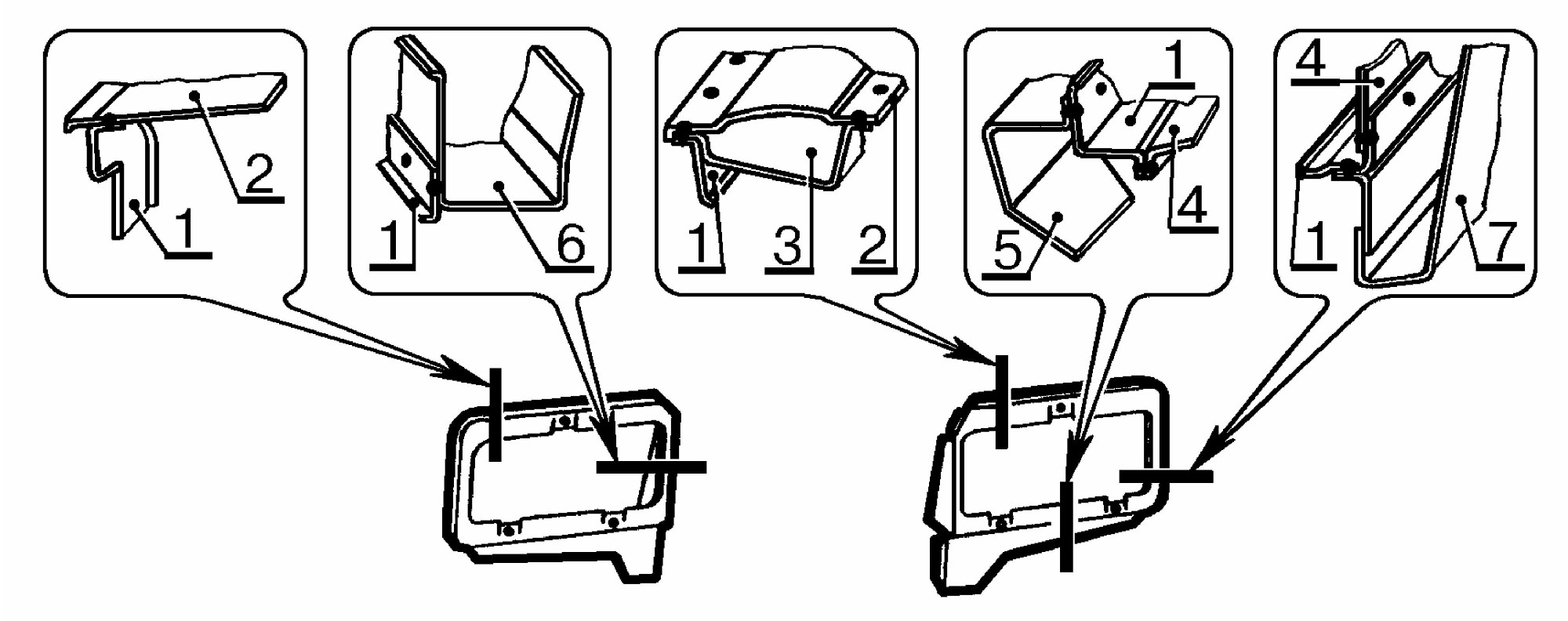

Рис. 5. Соединение кронштейна крепления фары правого/ левого с сопрягаемыми деталями.

Таблица 5.

6. Замена усилителя верхней поперечины рамки радиатора 2105-8401064, при снятой верхней поперечине рамки радиатора.

Количество и шаг сварочных точек по таблице 6.

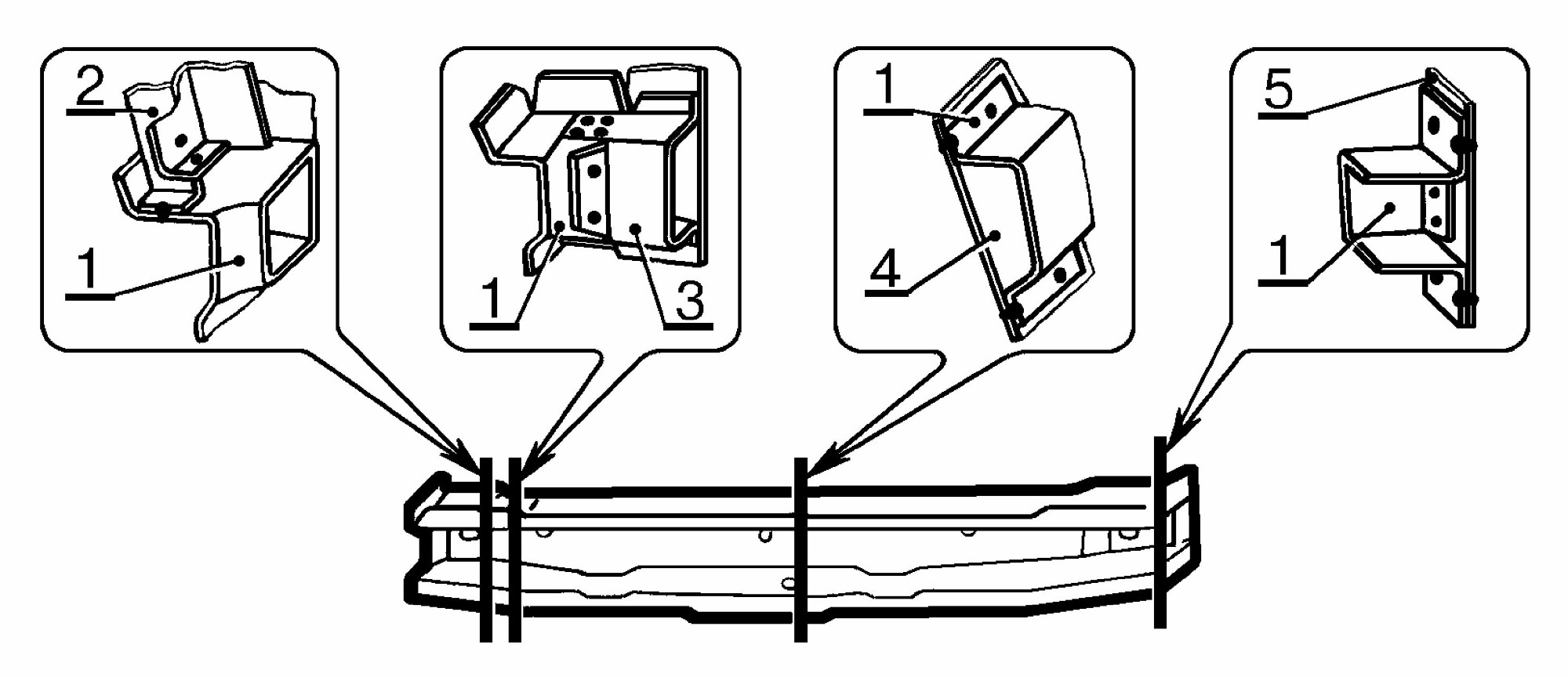

Рис. 6. Соединение усилителя верхней поперечины рамки радиатора с сопрягаемыми деталями.

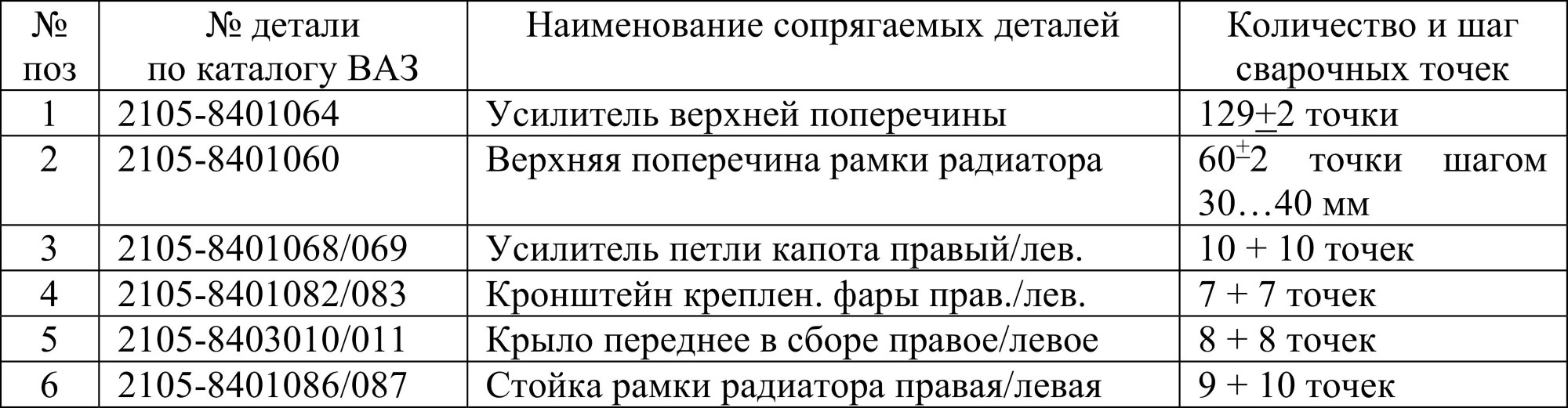

Таблица 6.

7. Замена поперечины рамки радиатора верхней 2105-8401060.

Количество и шаг сварочных точек по таблице 7.

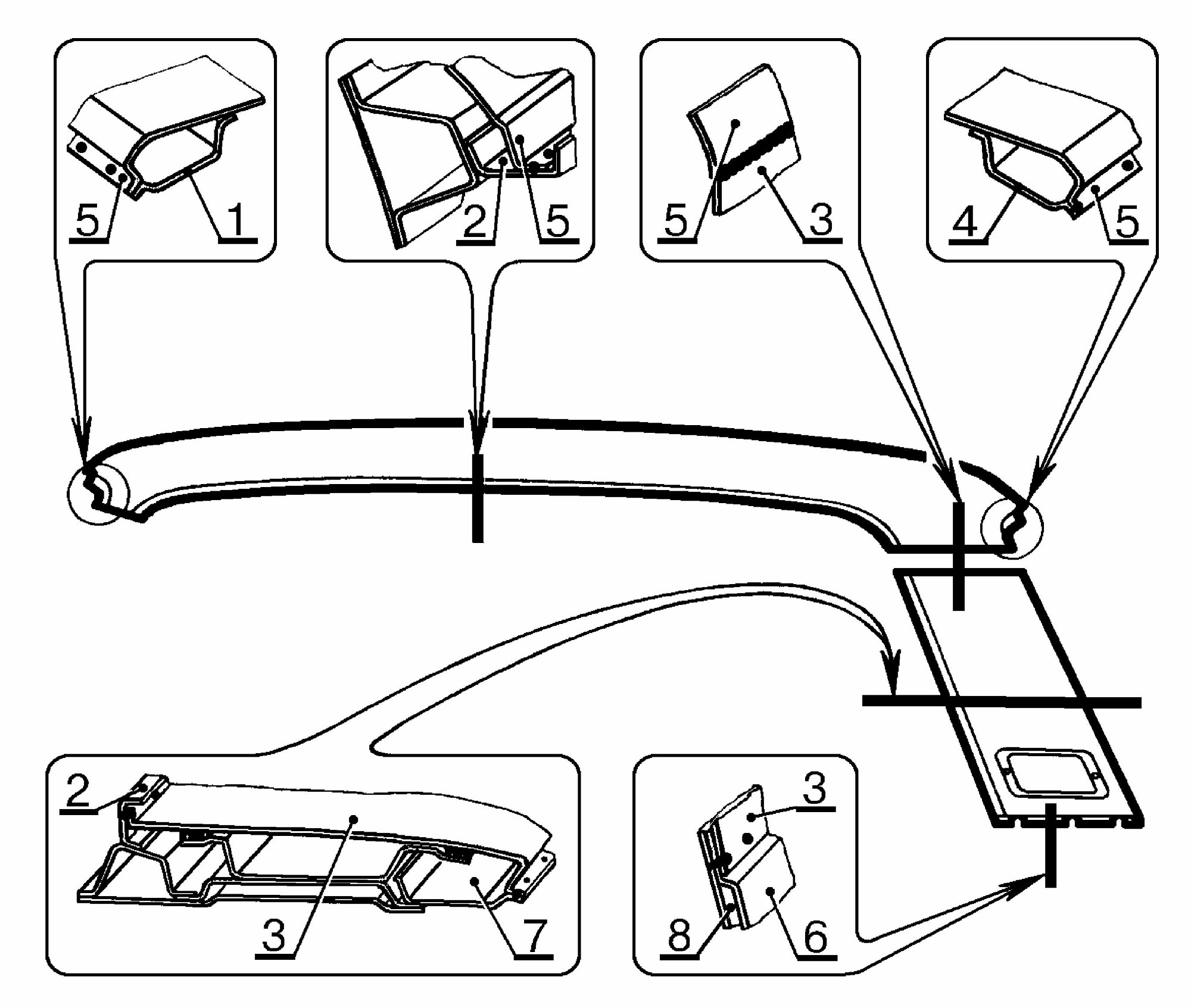

Рис. 7. Соединение поперечины рамки радиатора верхней с сопрягаемыми деталями.

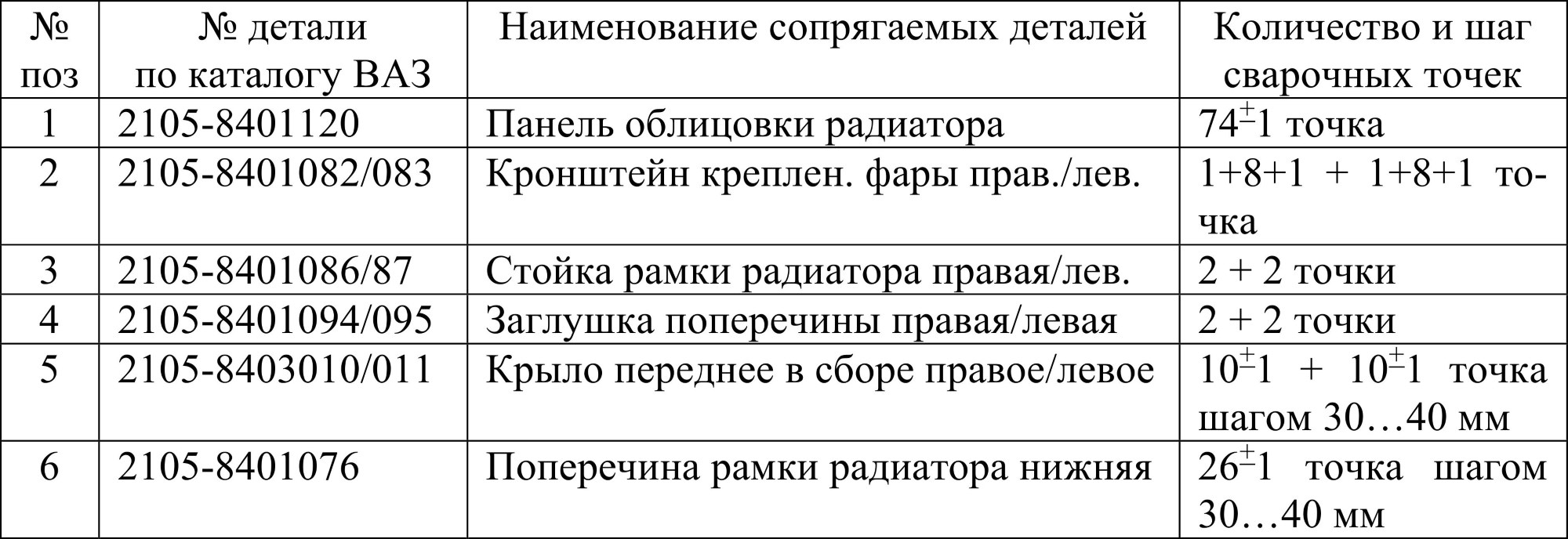

Таблица 7.

8. Замена панели передка боковой правой/ левой 2103-5301044/045, при снятом крыле правом/ левом.

Количество и шаг сварочных точек по таблице 8.

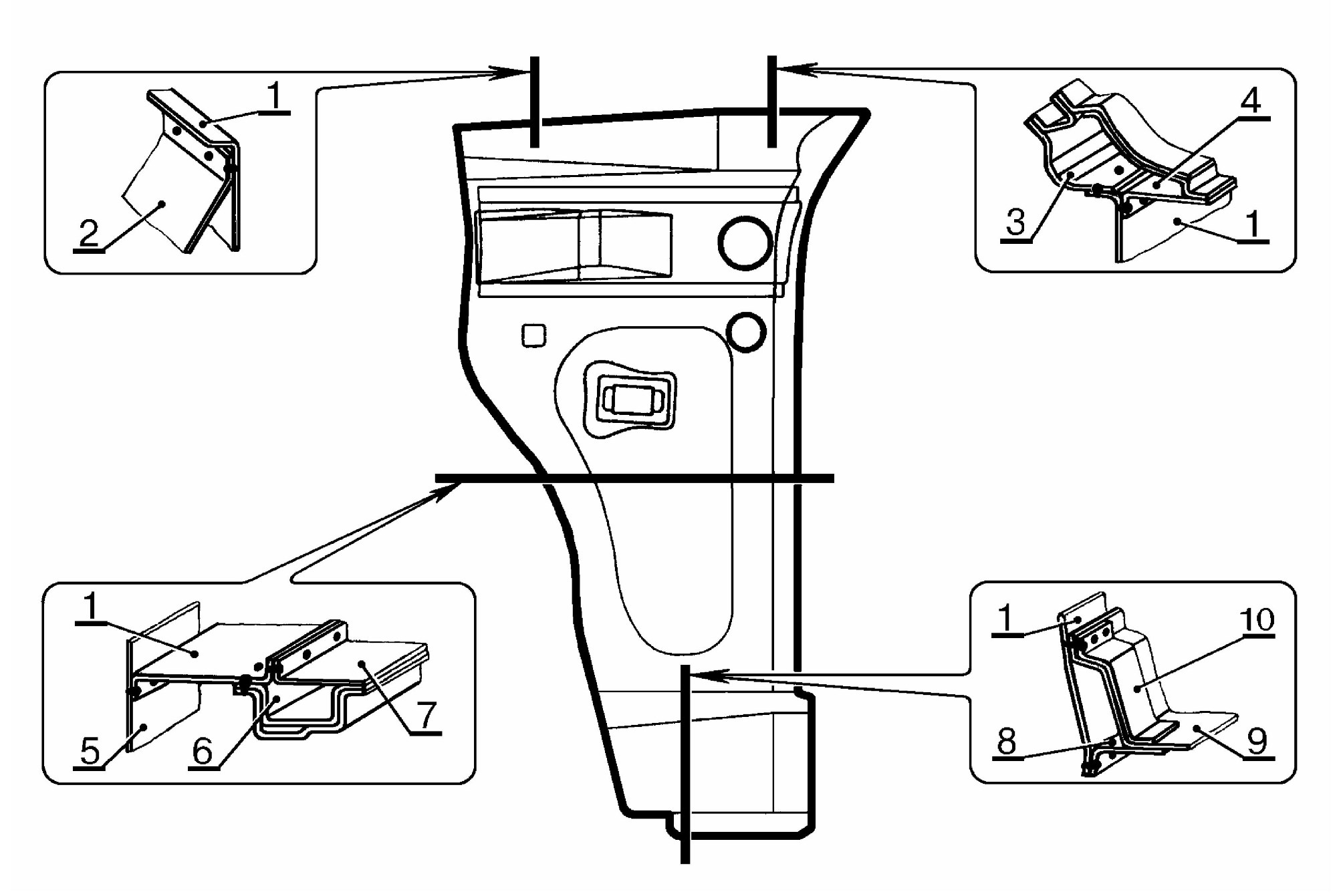

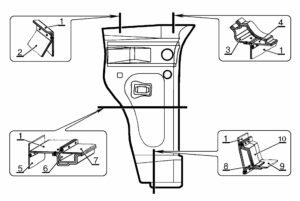

Рис. 8. Соединение панели передка боковой правой/ левой с сопрягаемыми деталями.

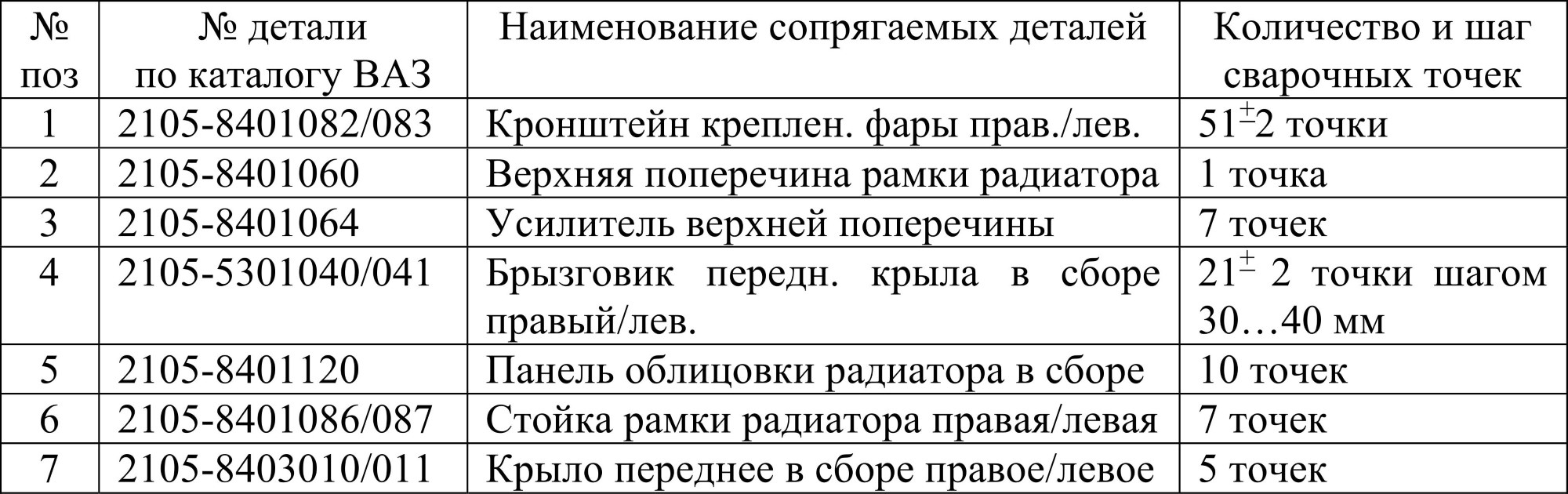

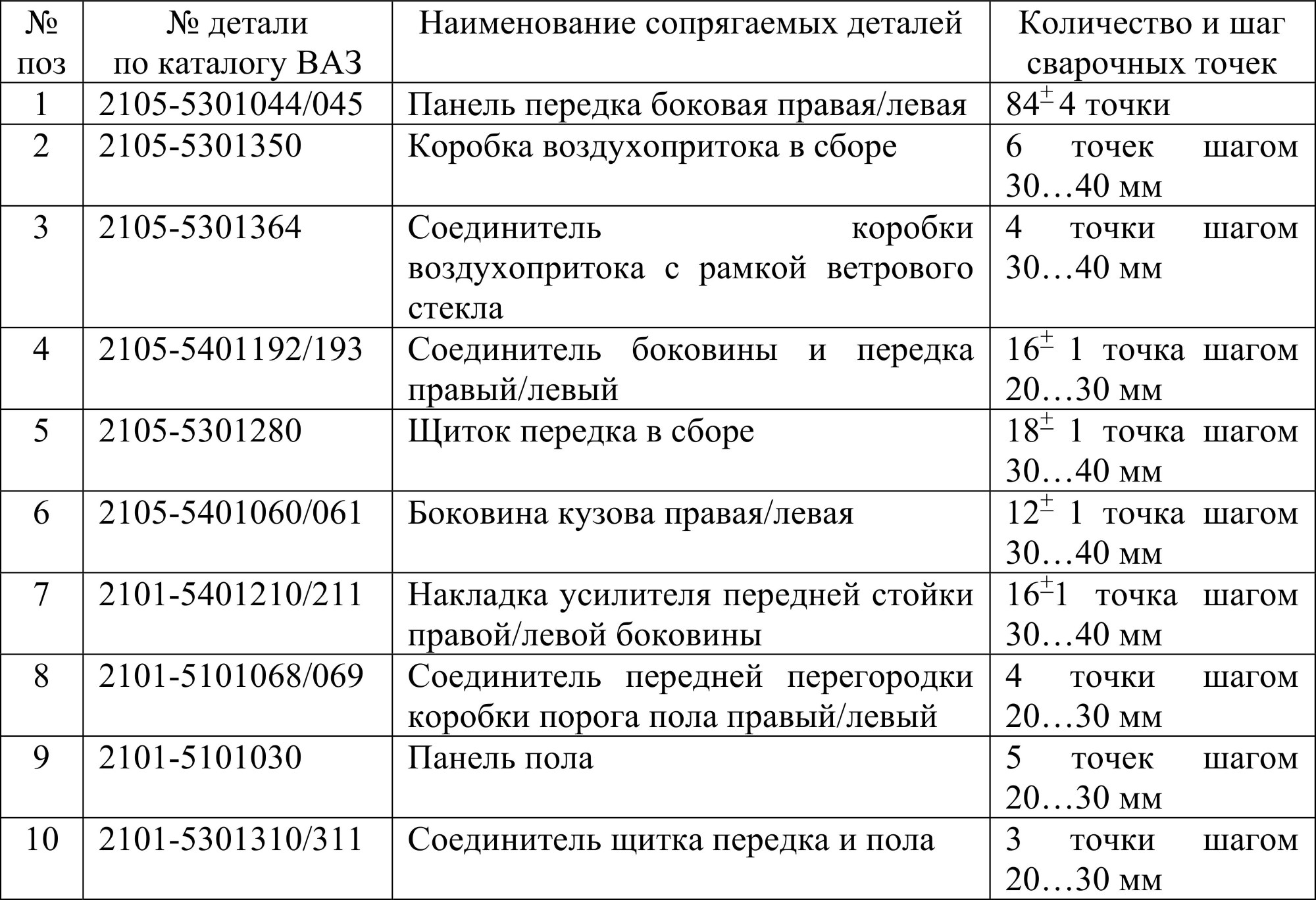

Таблица 8.

9. Замена коробки воздухопритока в сборе 2105-5301350, при снятом щитке передка.

Количество и шаг сварочных точек по таблице 9.

Рис. 9. Соединение коробки воздухопритока с сопрягаемыми деталями.

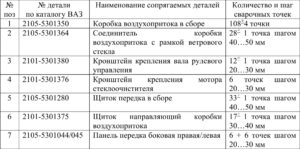

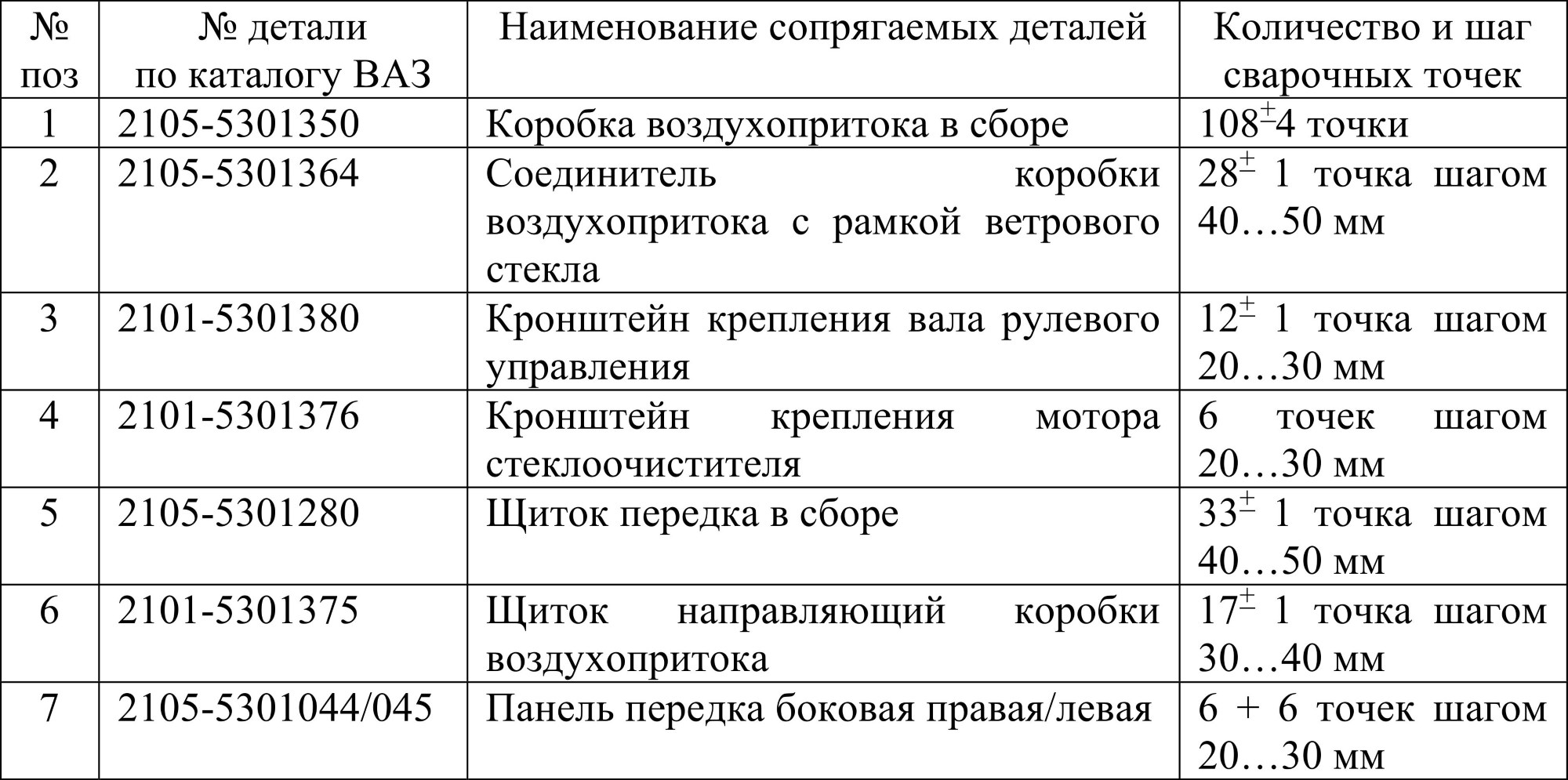

Таблица 9.

10. Замена щитка передка в сборе 2105-5301280, при снятых передних крыльях и брызговиках с лонжеронами в сборе.

Количество и шаг сварочных точек по таблице 10.

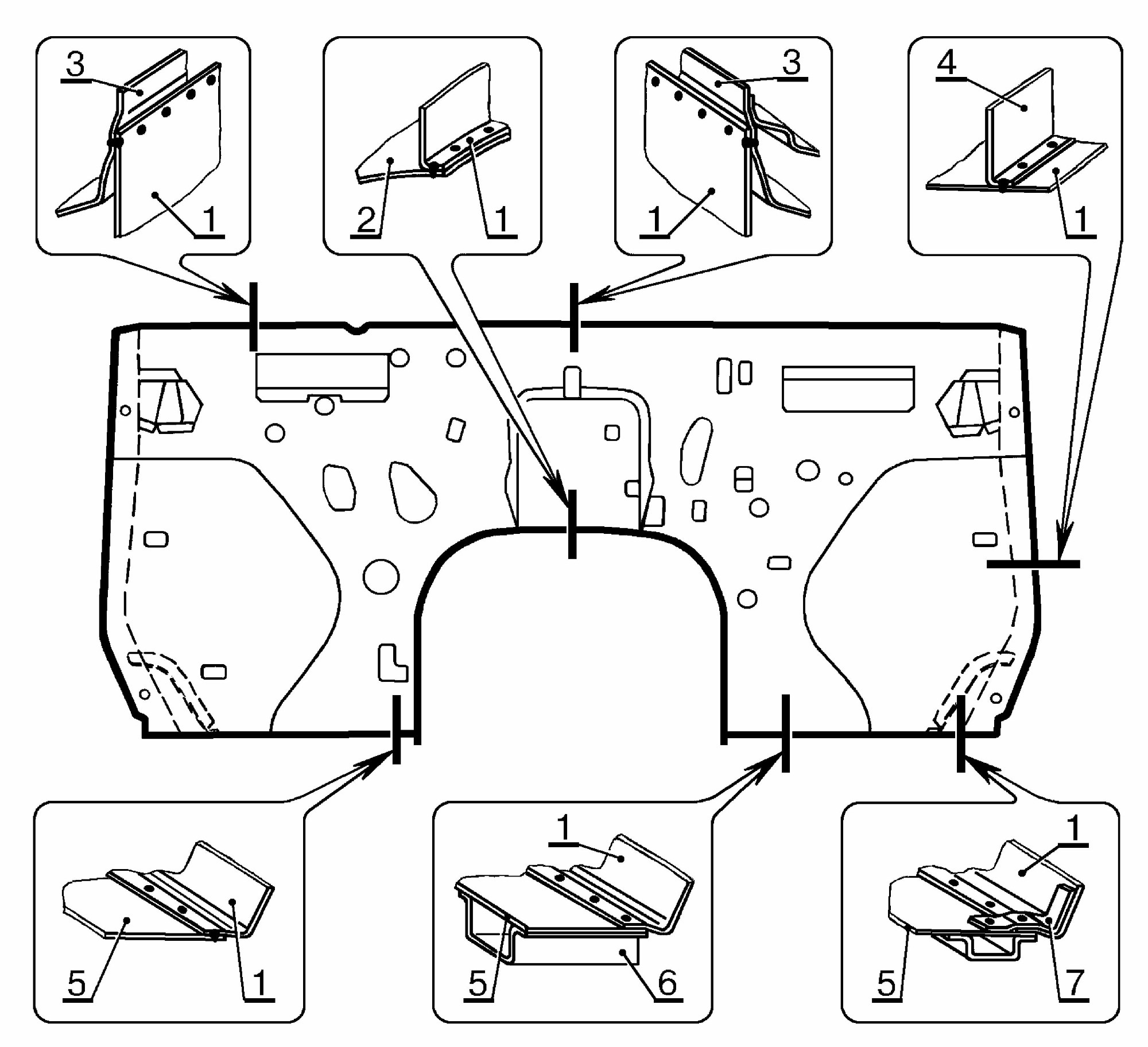

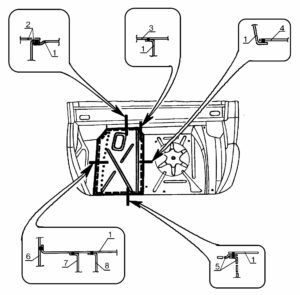

Рис. 10. Соединение щитка передка с сопрягаемыми деталями.

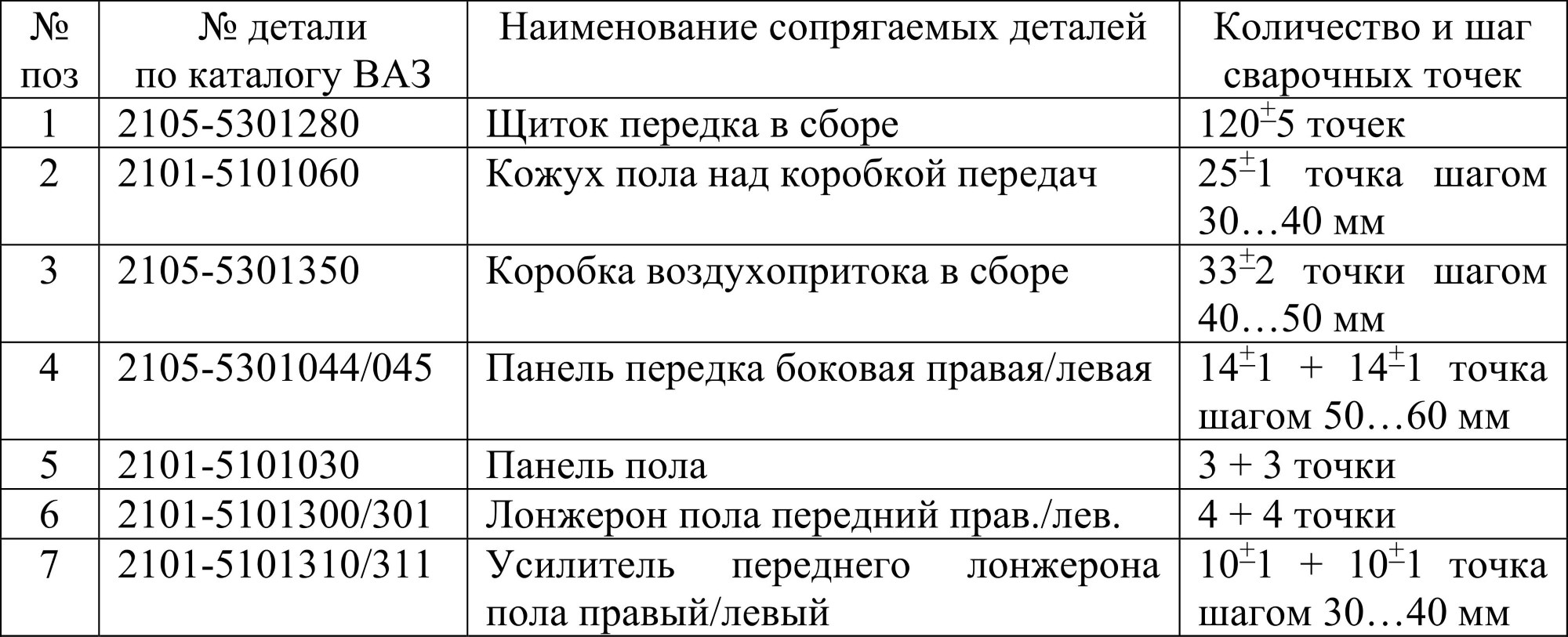

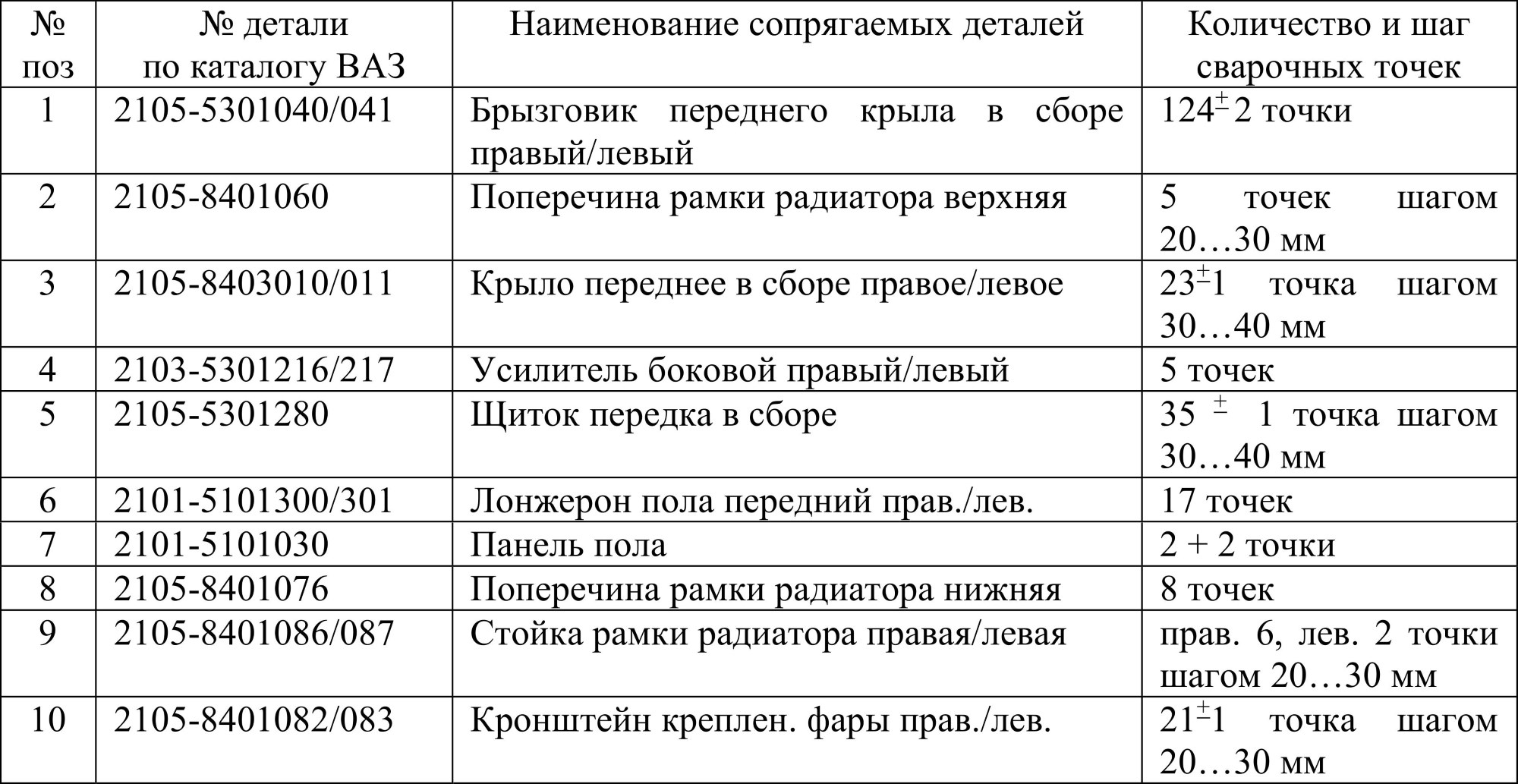

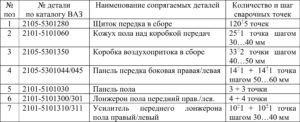

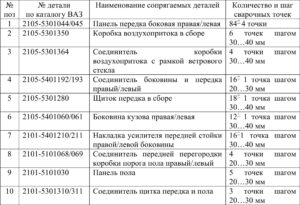

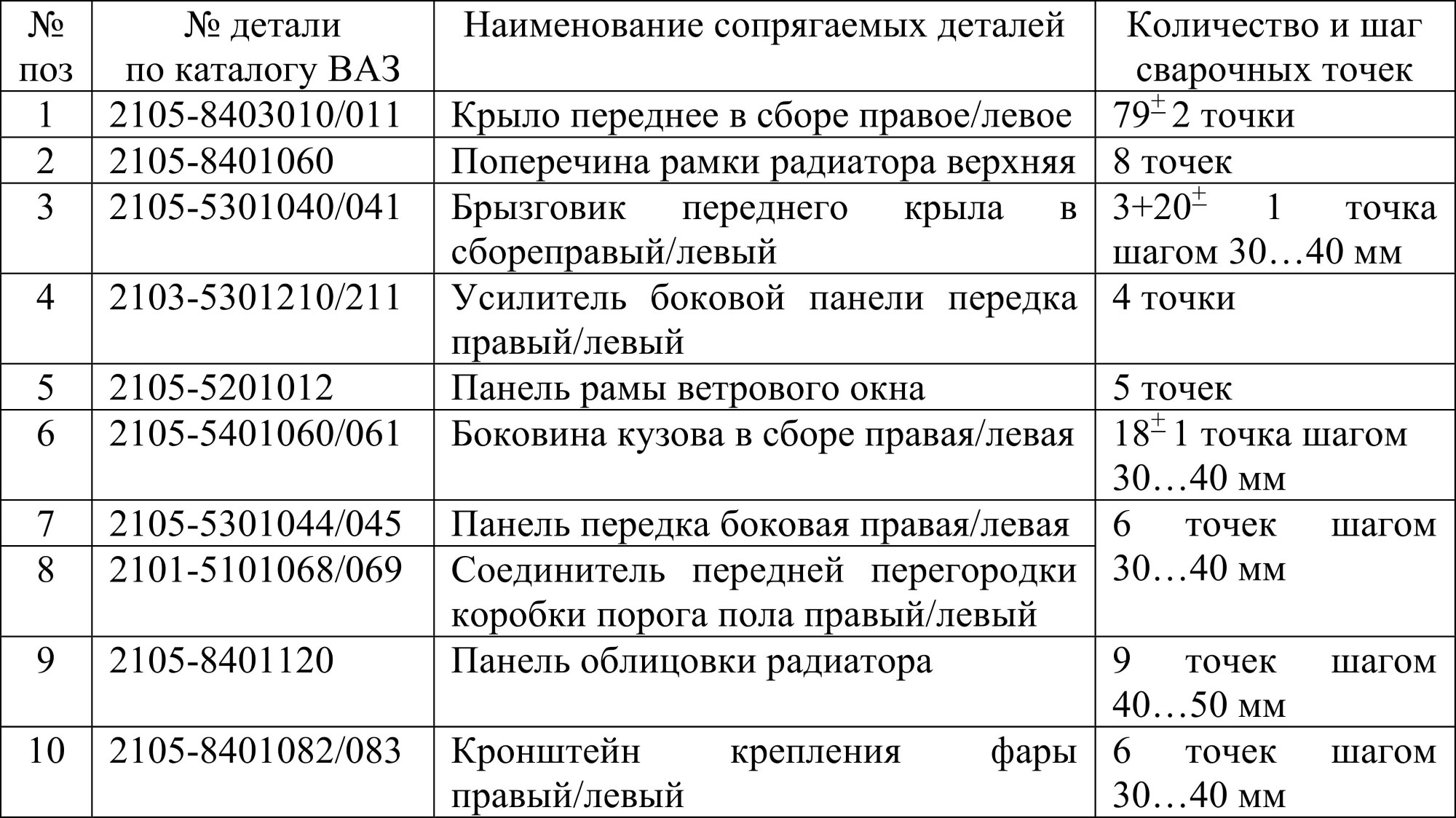

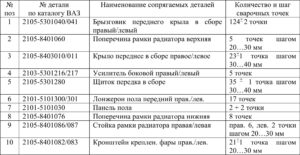

Таблица 10.

11. Замена брызговика переднего крыла в сборе правого/ левого 2105/ 2103-5301040/ 041 со снятием/ установкой передних крыльев.

Количество и шаг сварочных точек по таблице 11.

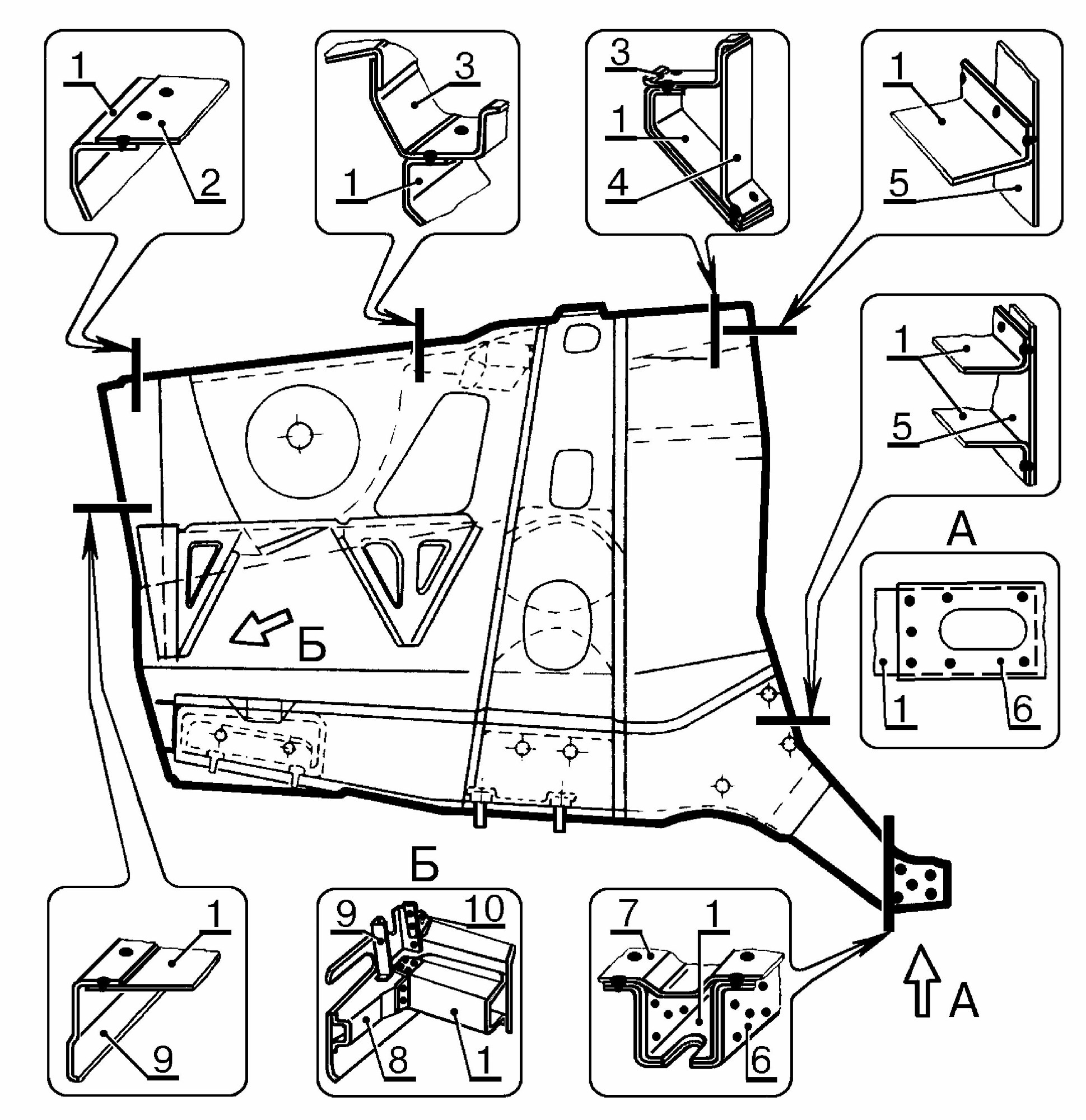

Рис. 11. Соединение брызговика переднего крыла в сборе правого/ левого с сопрягаемыми деталями.

Таблица 11.

12. Замена крыла переднего в сборе правого/ левого 2105-8403010/011.

Количество и шаг сварочных точек по таблице 12.

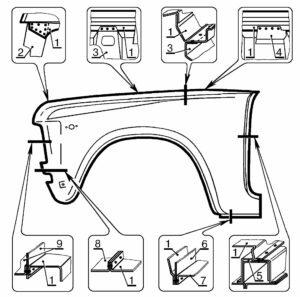

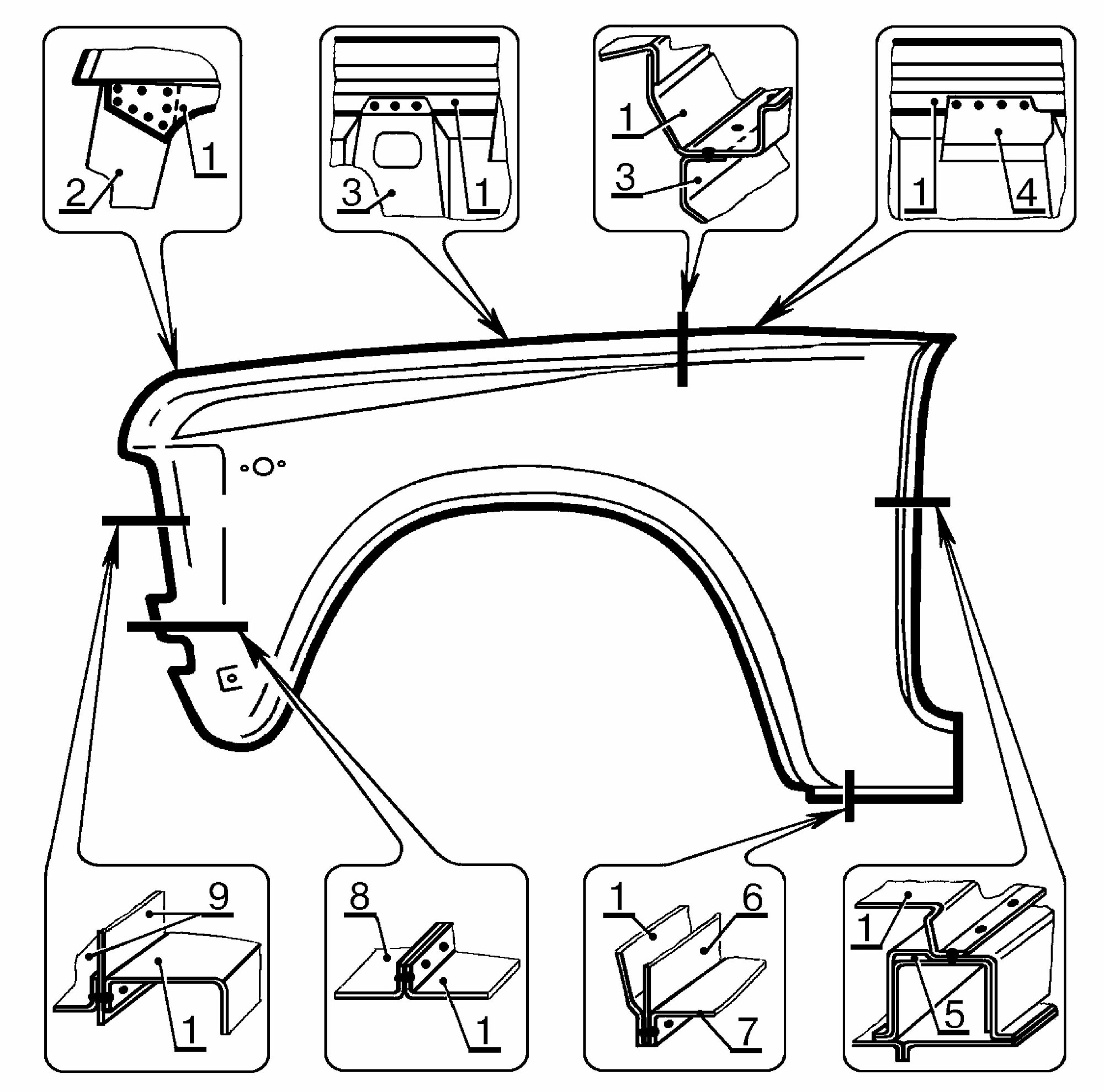

Рис. 12. Соединение крыла переднего в сборе правого/ левого с сопрягаемыми деталями.

Таблица 12.

13. Замена крыла переднего в сборе правого/ левого 2106-8403010/011.

Количество и шаг сварочных точек по таблице 13.

Рис. 13. Соединение крыла переднего в сборе правого/ левого с сопрягаемыми деталями.

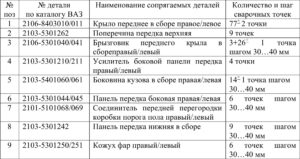

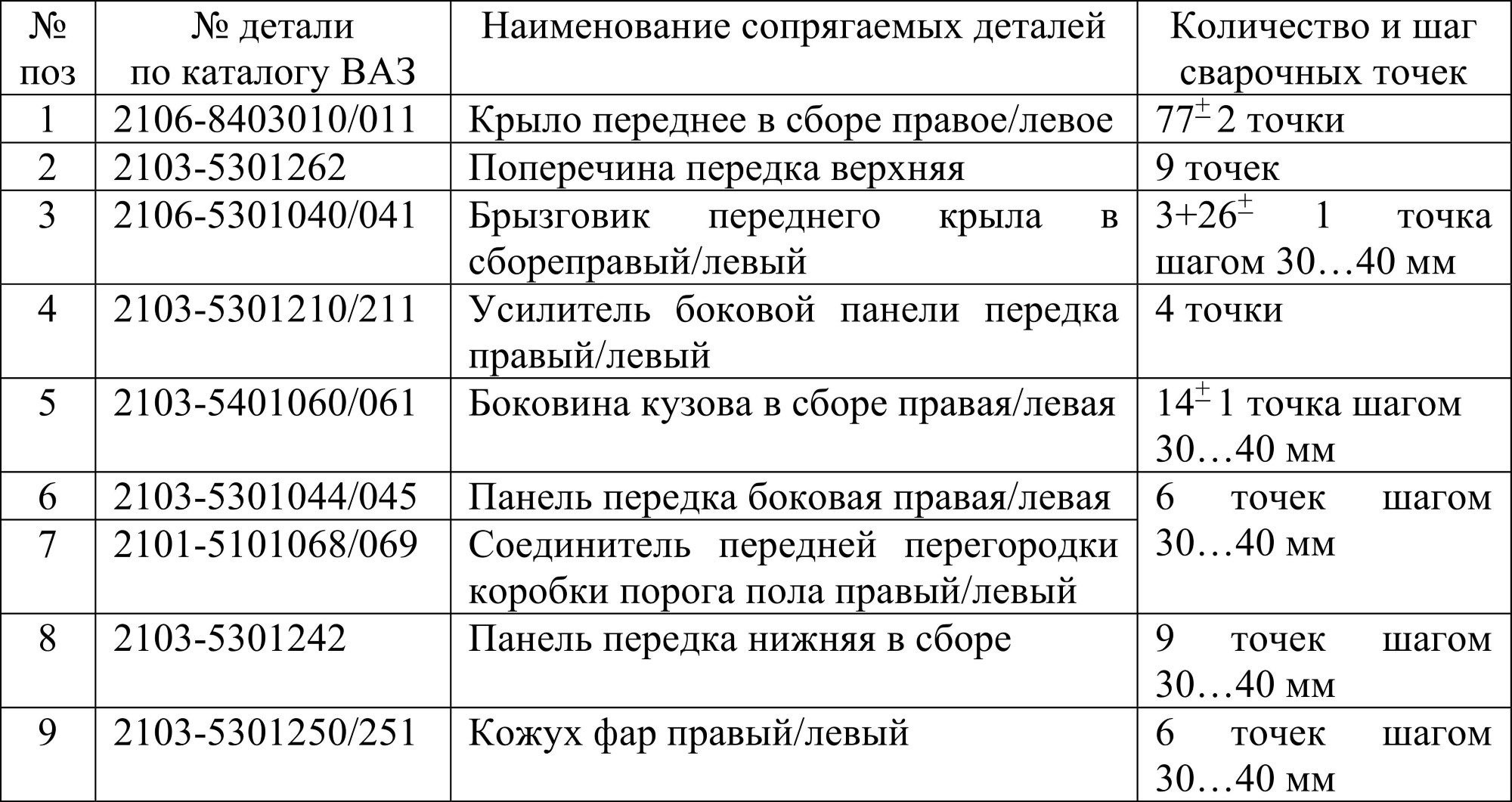

Таблица 13.

14 .Замена панели передка нижней в сборе 2103-5301242.

Количество и шаг сварочных точек по таблице 14.

Рис. 14. Соединение панели передка нижней с сопрягаемыми деталями.

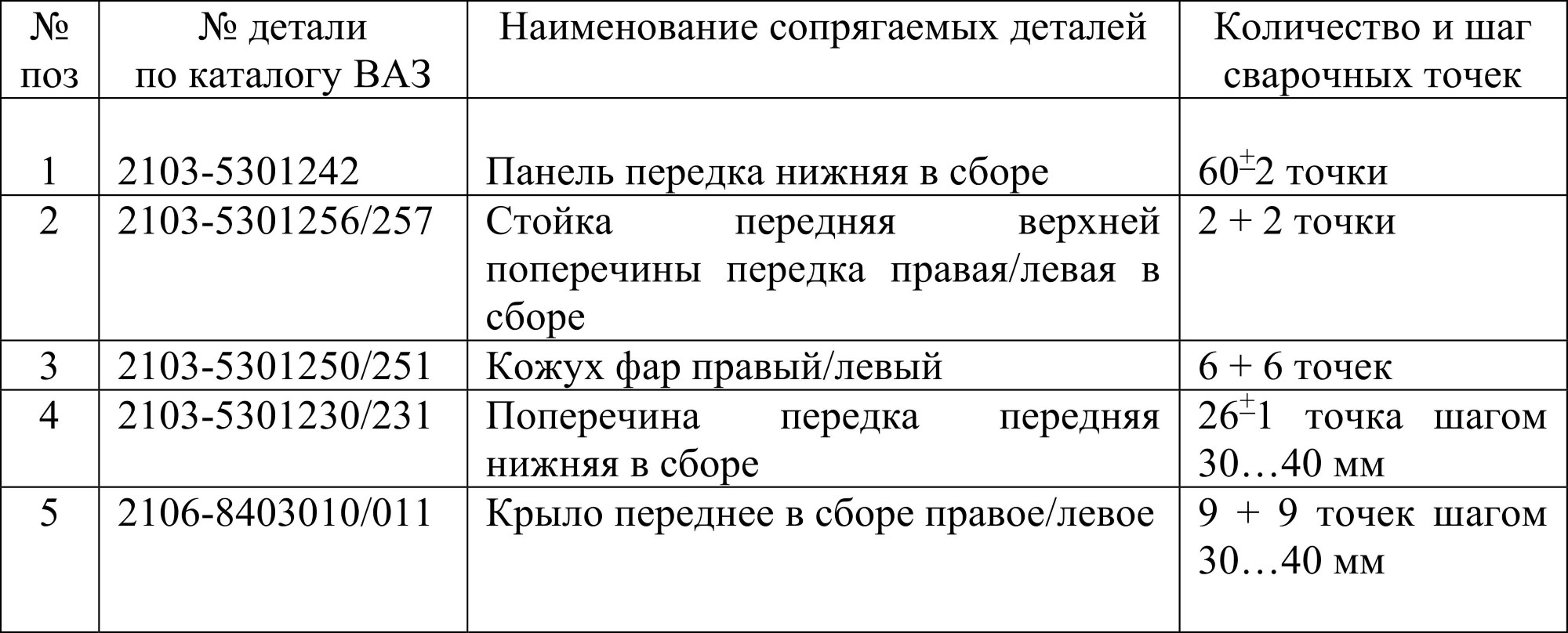

Таблица 14.

Средняя часть кузова ВАЗ 2104-2107 – ремонт и замена деталей.

ТИ 3100.25100.66159

1. Общие требования.

1.1 Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкций по охране труда И 37.101.7490-95 для жестянщиков, И 37.101.7326-94 для сварщиков.

1.2 Устранение перекосов основания и каркаса кузова, при необходимости, выполнить по ТИ 3100.25100.70001.

1.3 Устранение деформаций в кузовных деталях средней части кузова выполнить по ТИ 3100.25100.60503.

1.4 Отсоединение поврежденных деталей средней части кузова, при их неремонтопригодности, правку и рихтовку кромок сопрягаемых деталей, подгонку вновь устанавливаемых деталей по месту с целью обеспечения геометрии кузова в соответствии с требованиями ТУ 4538-140-00232934-98 производить по ТИ 3100.25100.60504.

1.5 Сварку вновь устанавливаемых деталей выполнить в соответствии с требованиями ТИ 3100.25100.60505.

1.6 Качество выполняемых работ должно соответствовать требованиям ТУ 4538-140-00232934-98.

1.7 В каждом разделе ТИ (в таблицах) указаны номера позиций заменяемой и сопрягаемых с ней деталей с количеством сварочных точек, которыми заменяемая деталь соединяется с сопрягаемыми деталями.

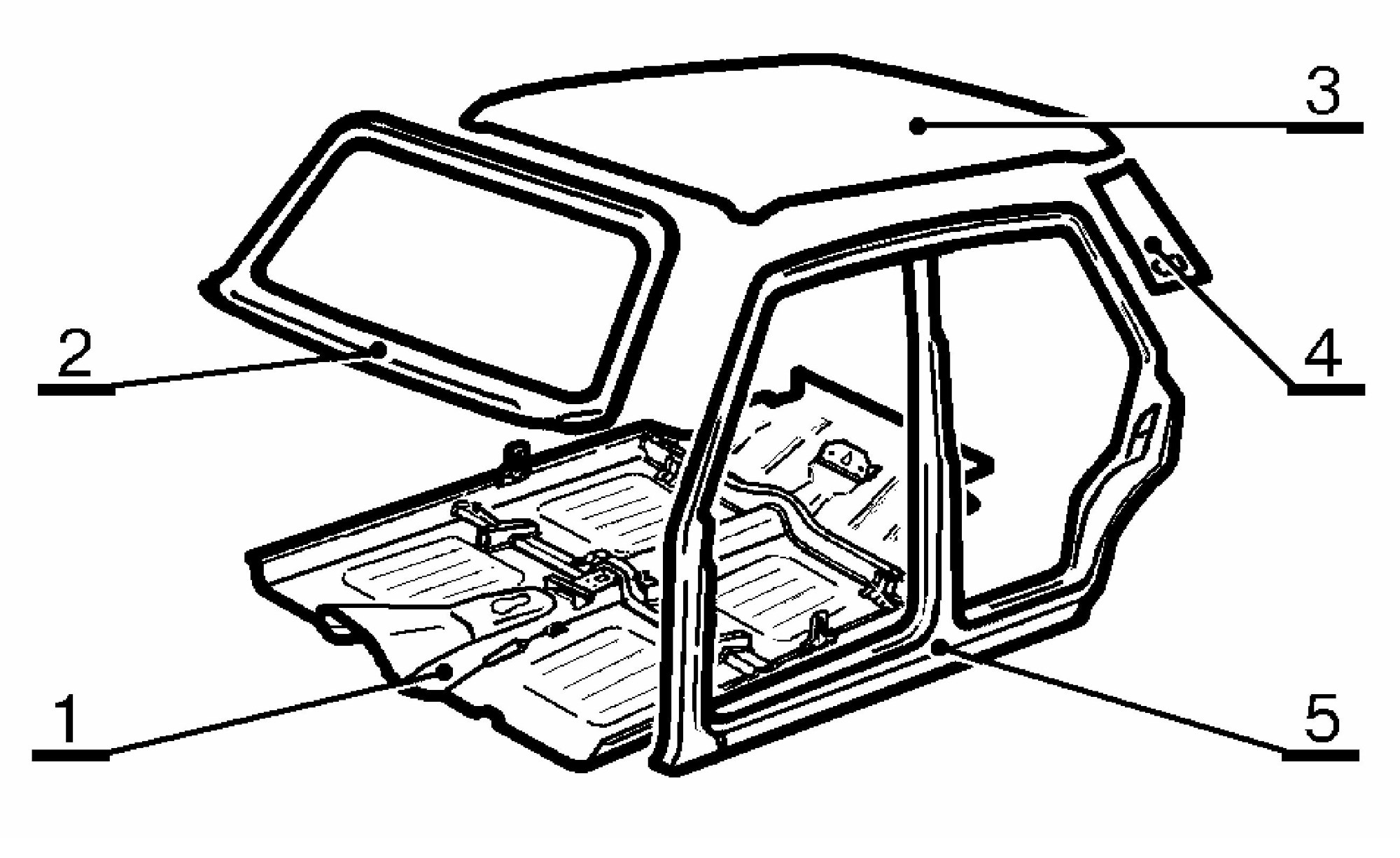

Рис. 1. Детали средней части кузова ВАЗ-2104…2107.

Номера деталей, наименование и применяемость приведены в таблице 1.

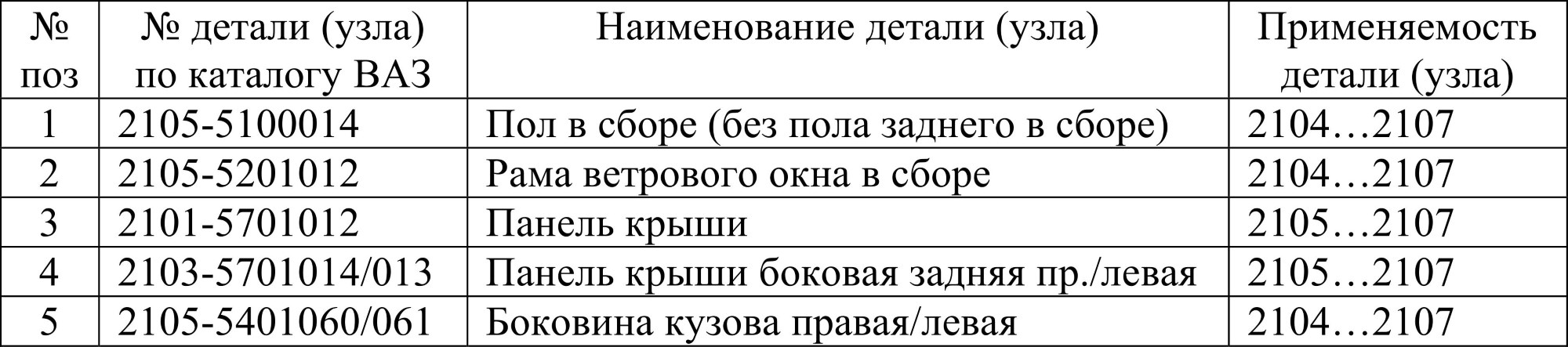

Таблица 1.

2. Замена пола в сборе 2105-5100014 без пола заднего в сборе 2105-5100020.

Количество и шаг сварочных точек по таблицам 2 и 3.

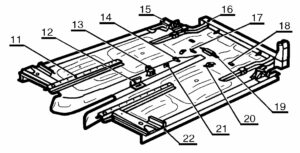

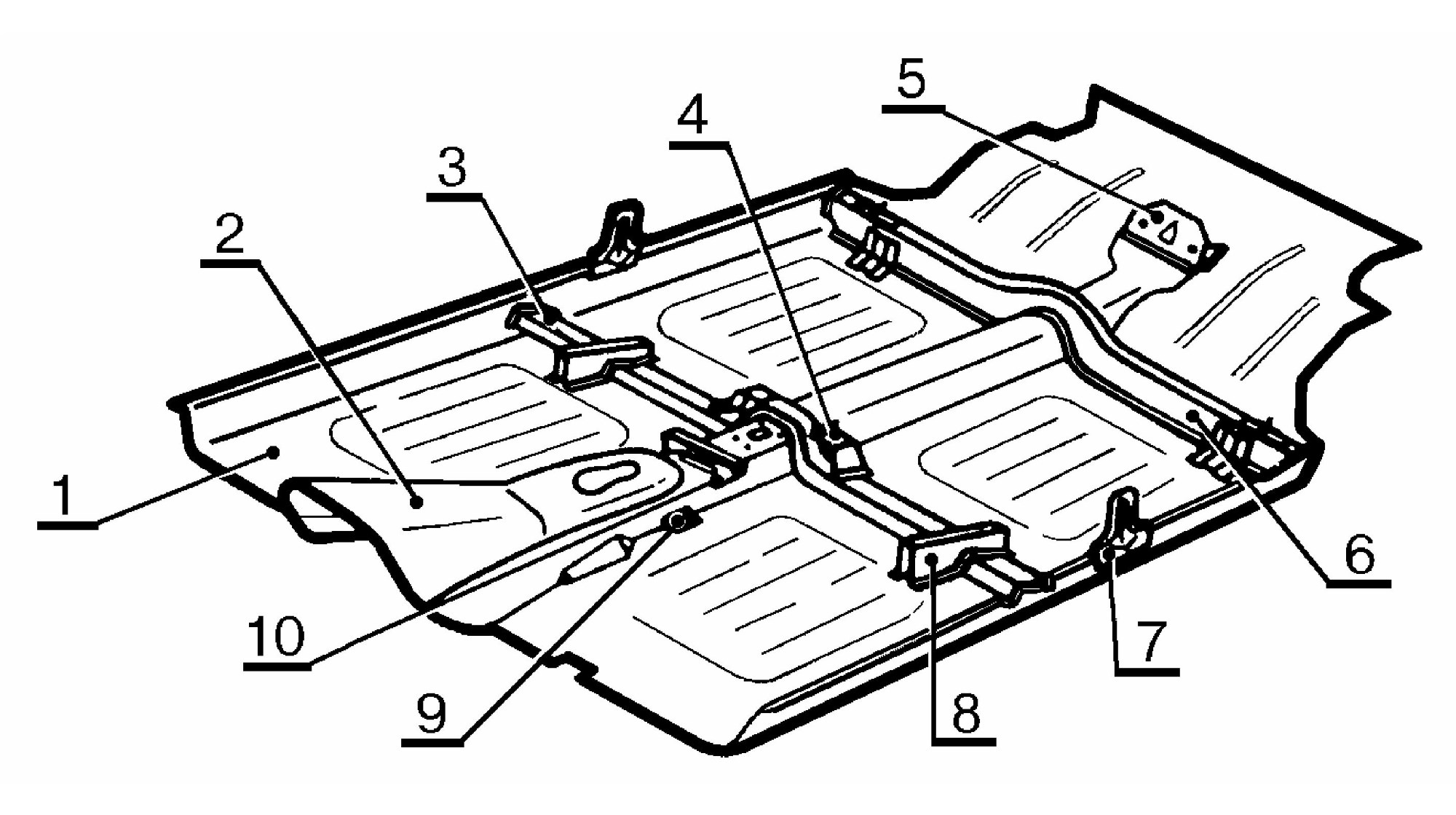

Рис. 2. Соединение деталей, привариваемых на панель пола сверху, с панелью пола.

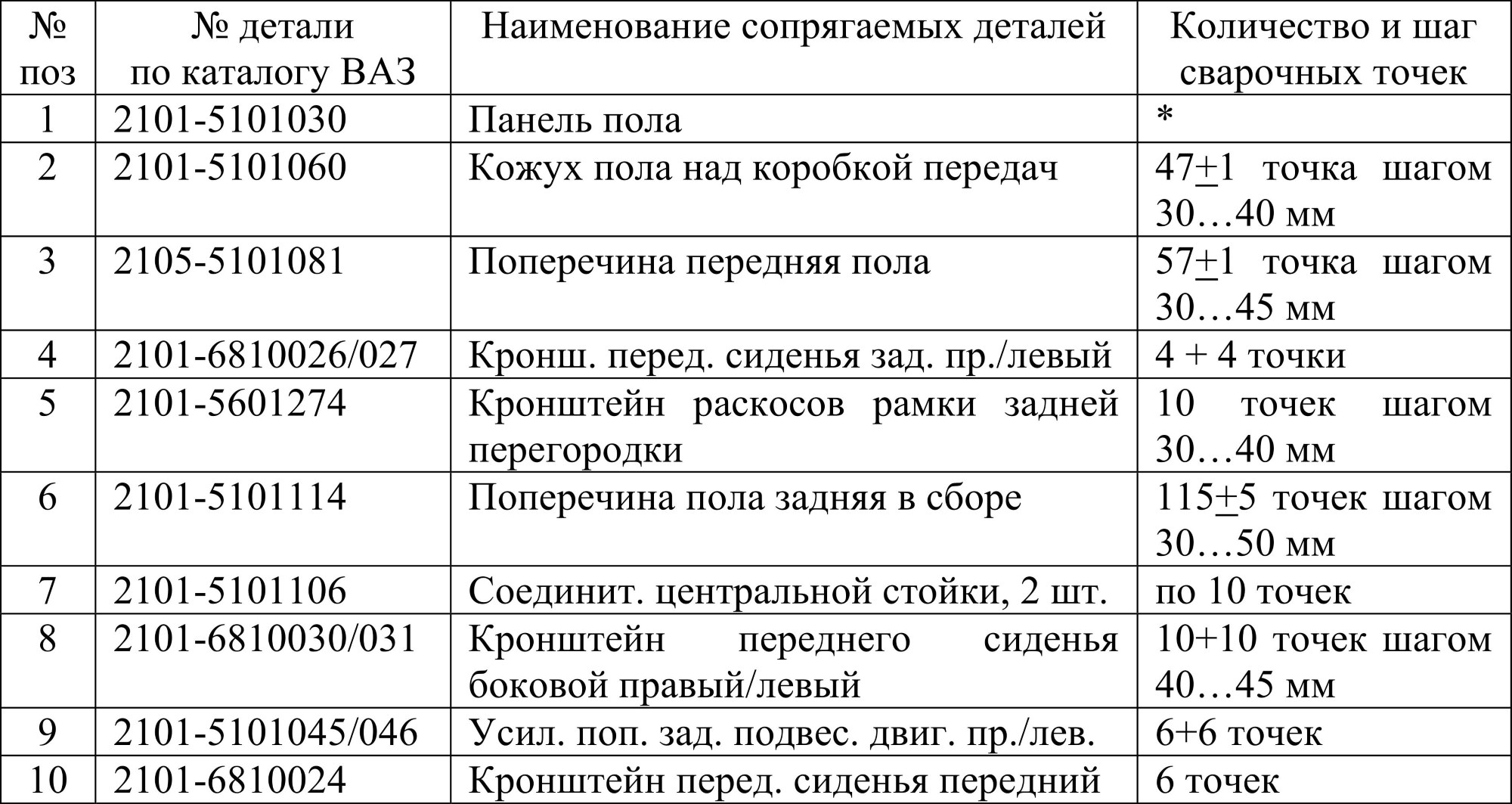

Таблица 2.

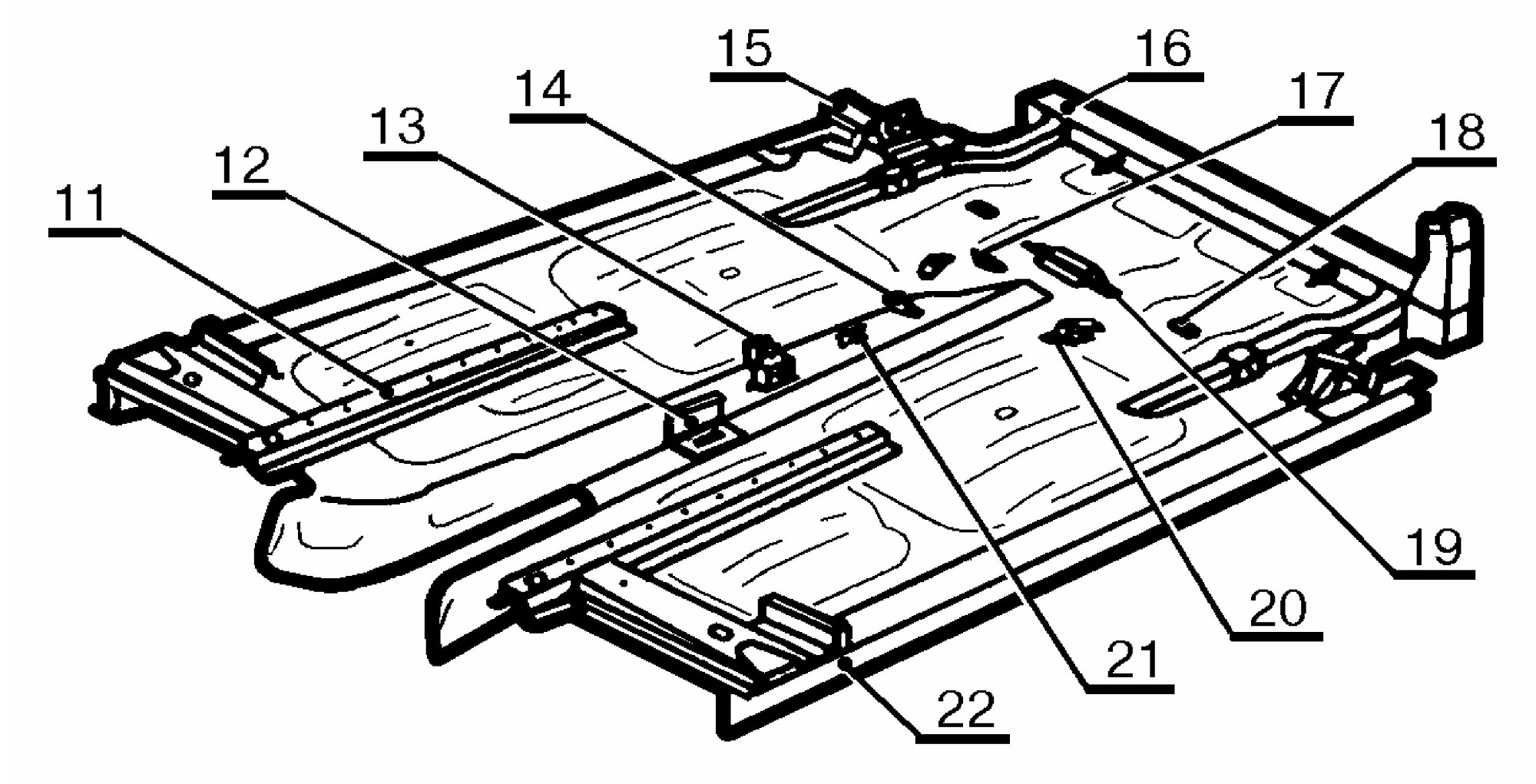

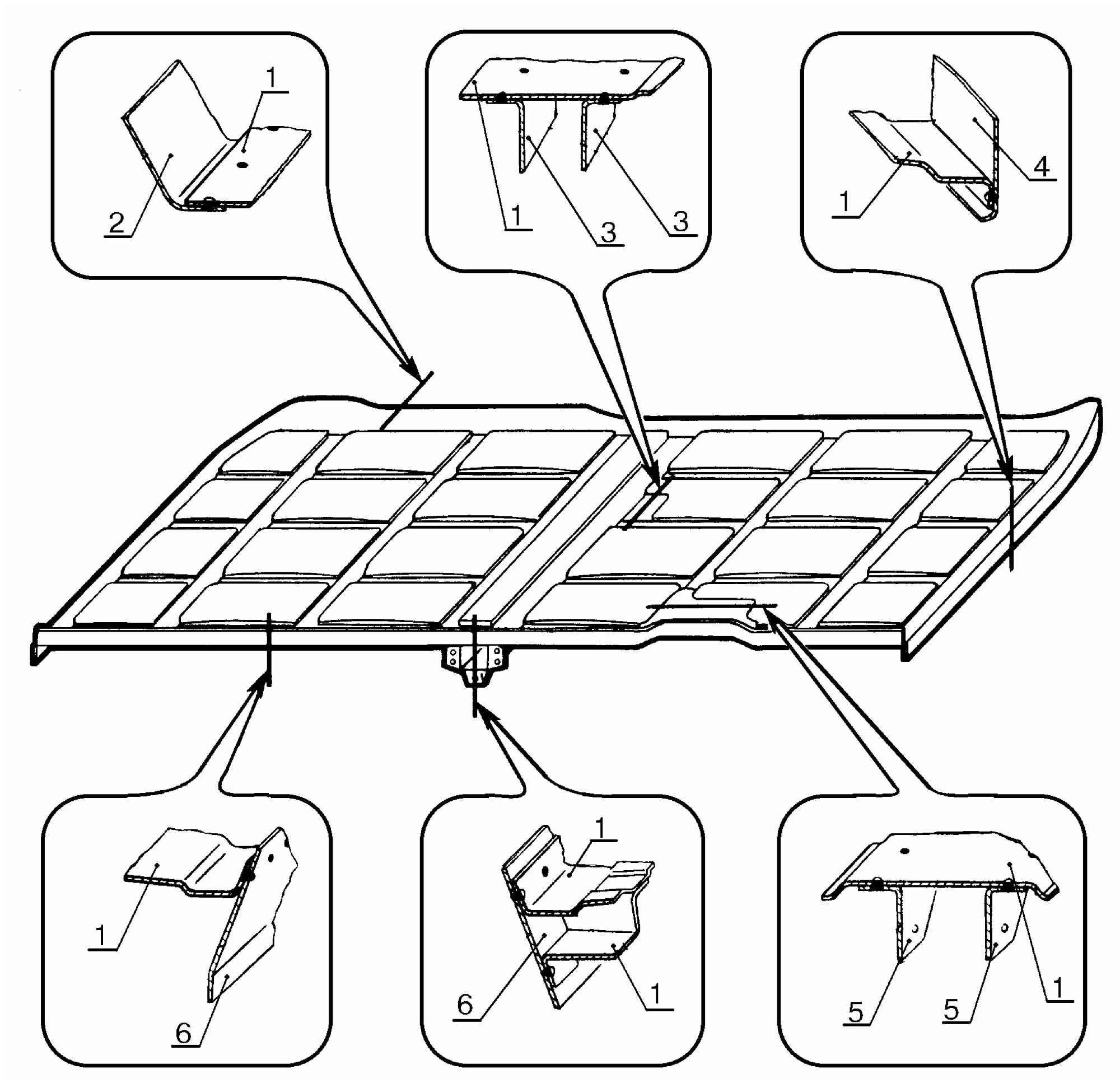

Рис. 3. Соединение деталей, привариваемых на панель пола снизу, с панелью пола.

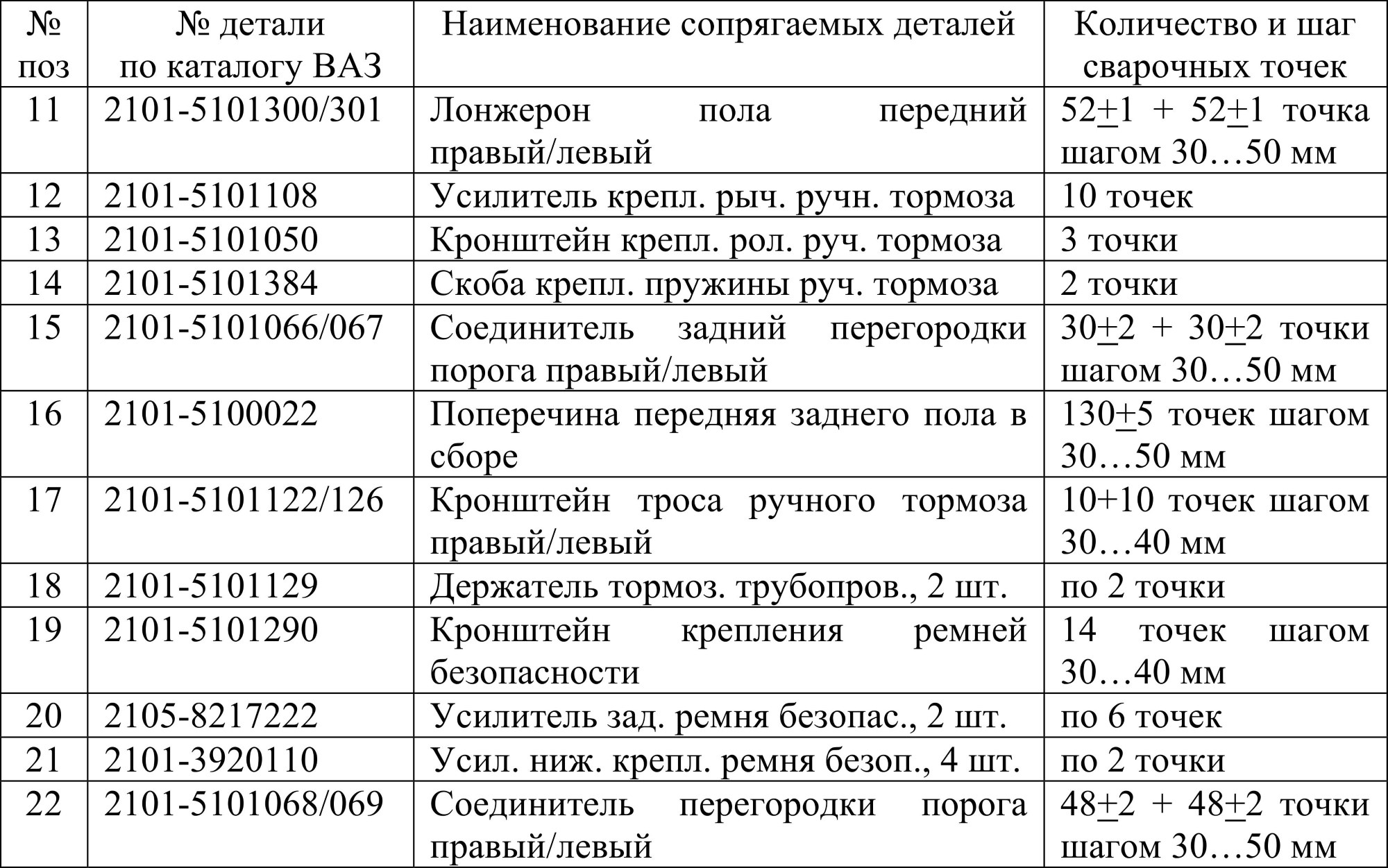

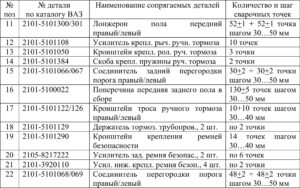

Таблица 3.

* Количество и шаг сварочных точек в соединениях панели пола с основными сопрягаемыми панелями показаны:

– в ТИ 3100.25100.66157 – со щитком передка, панелью передка боковой правой и левой;

– в ТИ 3100.25100.66158 – с аркой заднего колеса внутренней правой и левой, надставкой заднего пола;

– в данной ТИ – с панелью боковины правой и левой.

3. Замена рамы ветрового окна в сборе 2105-5201012.

Количество и шаг сварочных точек по таблице 4.

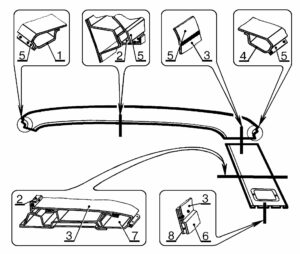

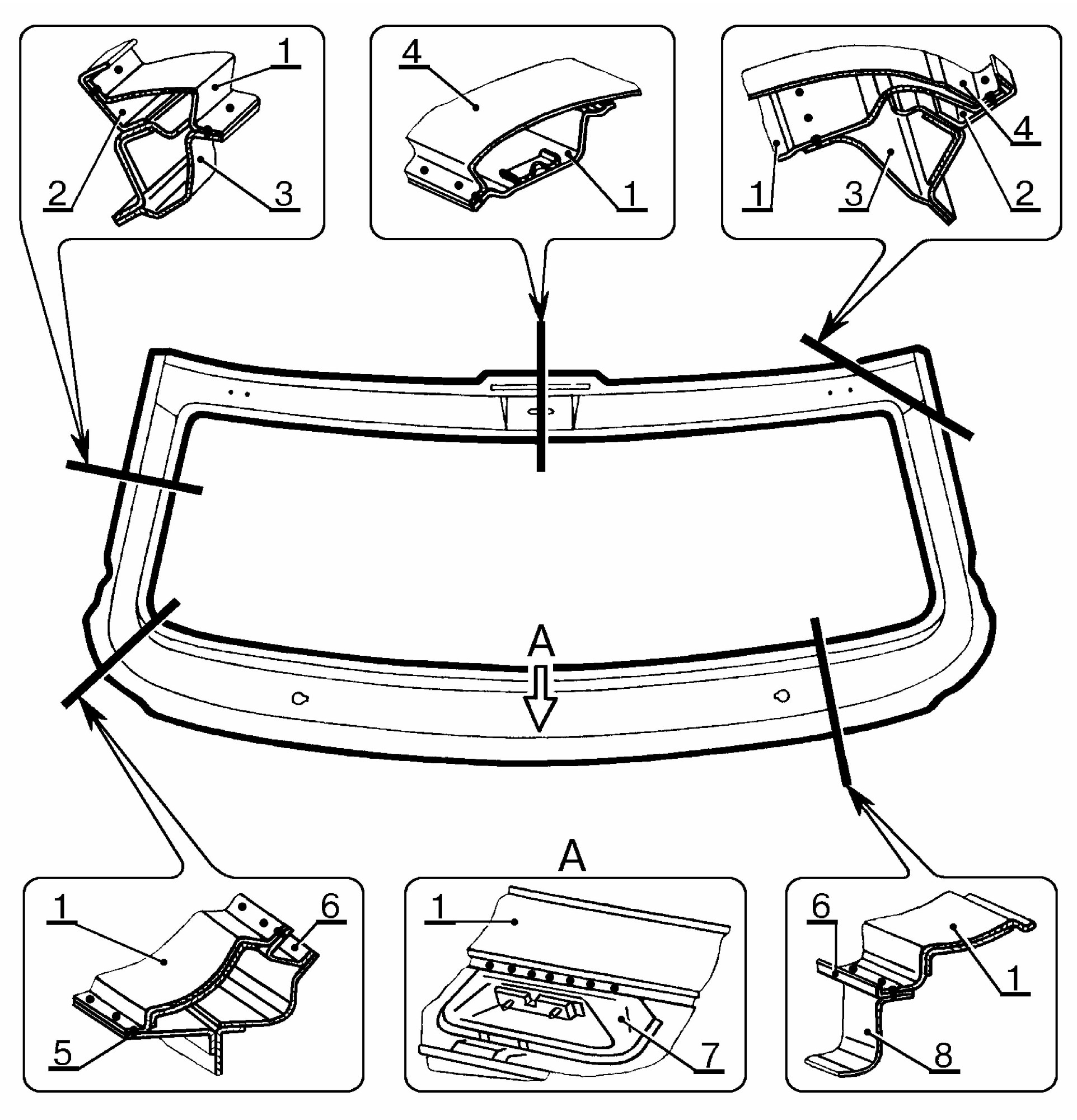

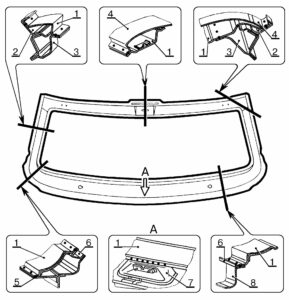

Рис. 4. Соединение рамы ветрового окна в сборе с сопрягаемыми деталями.

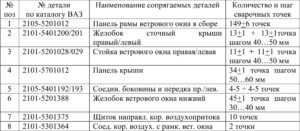

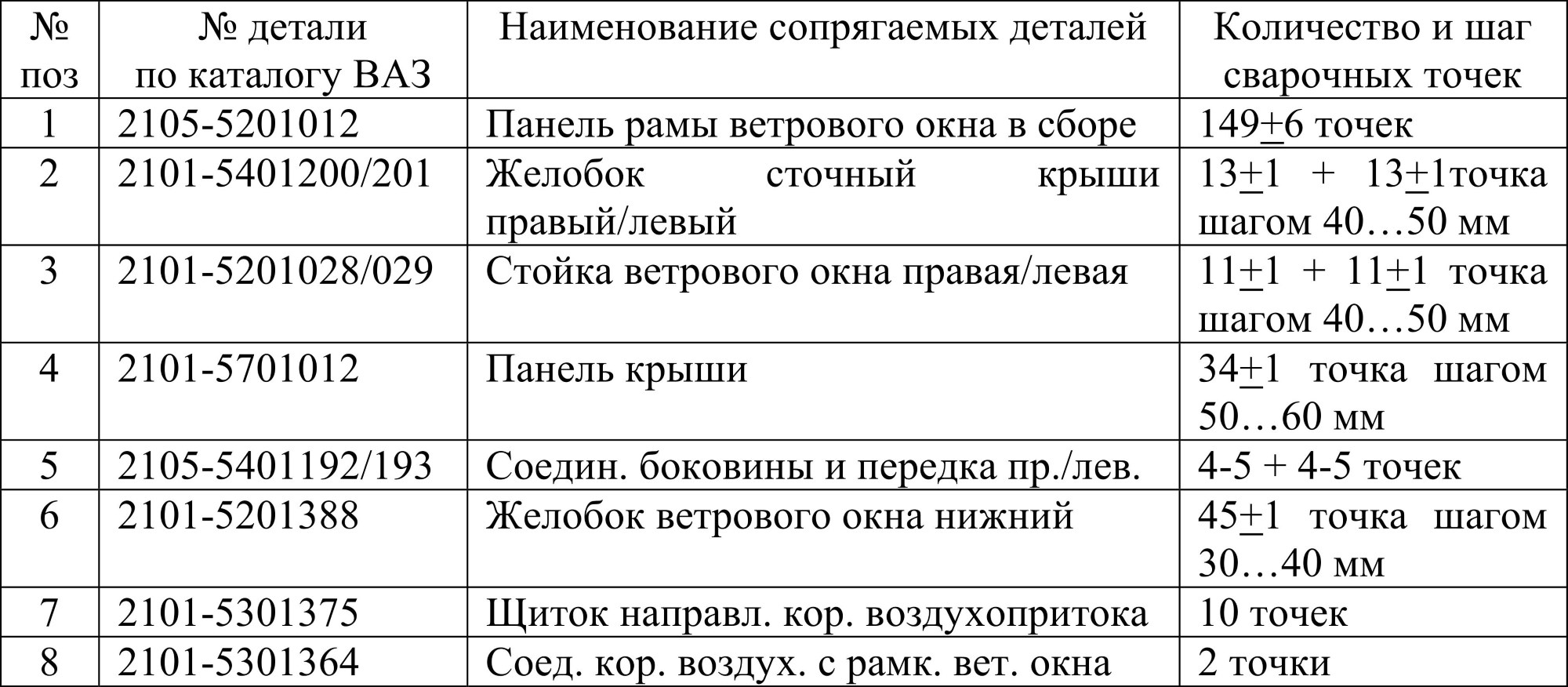

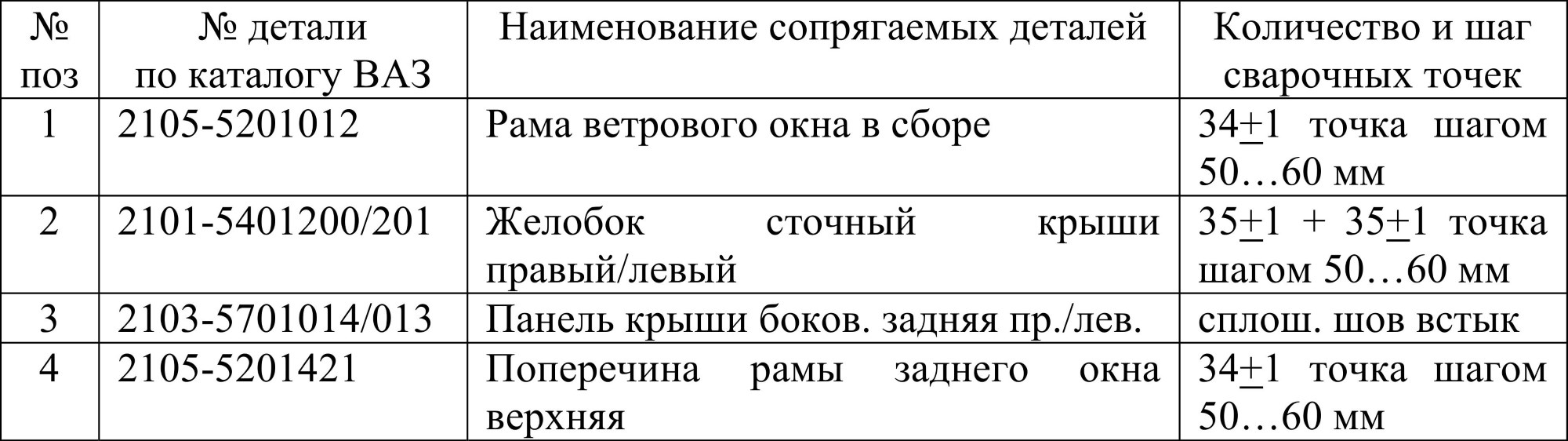

Таблица 4.

4. Замена панели крыши 2101-5701012 и панели крыши боковой задней правой/ левой 2103-5701014/013.

Количество и шаг сварочных точек по таблицам 5 и 6.

Рис. 5. Соединение панели крыши и панели крыши боковой задней правой/ левой с сопрягаемыми деталями.

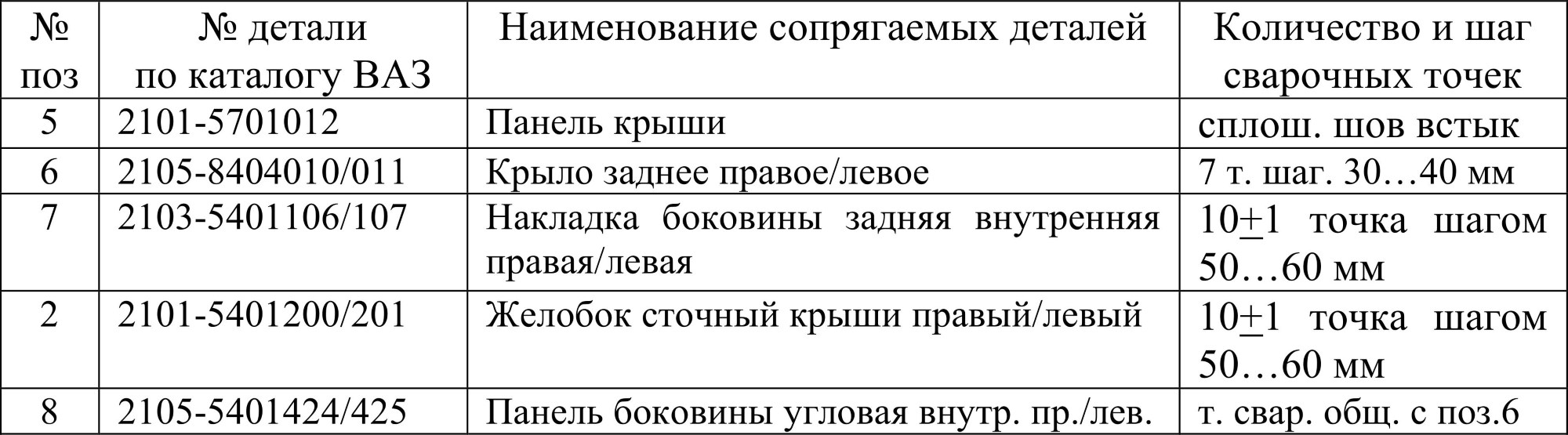

Таблица 5. Сварка панели крыши 2101-5701012 с сопрягаемыми деталями.

Таблица 6. Сварка панели крыши боковой задней 2103-5701014/013 с сопряг. деталями.

5. Замена боковины кузова правой/ левой 2105-5401060/061.

Количество и шаг сварочных точек по таблице 7.

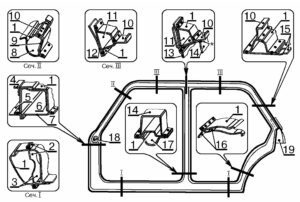

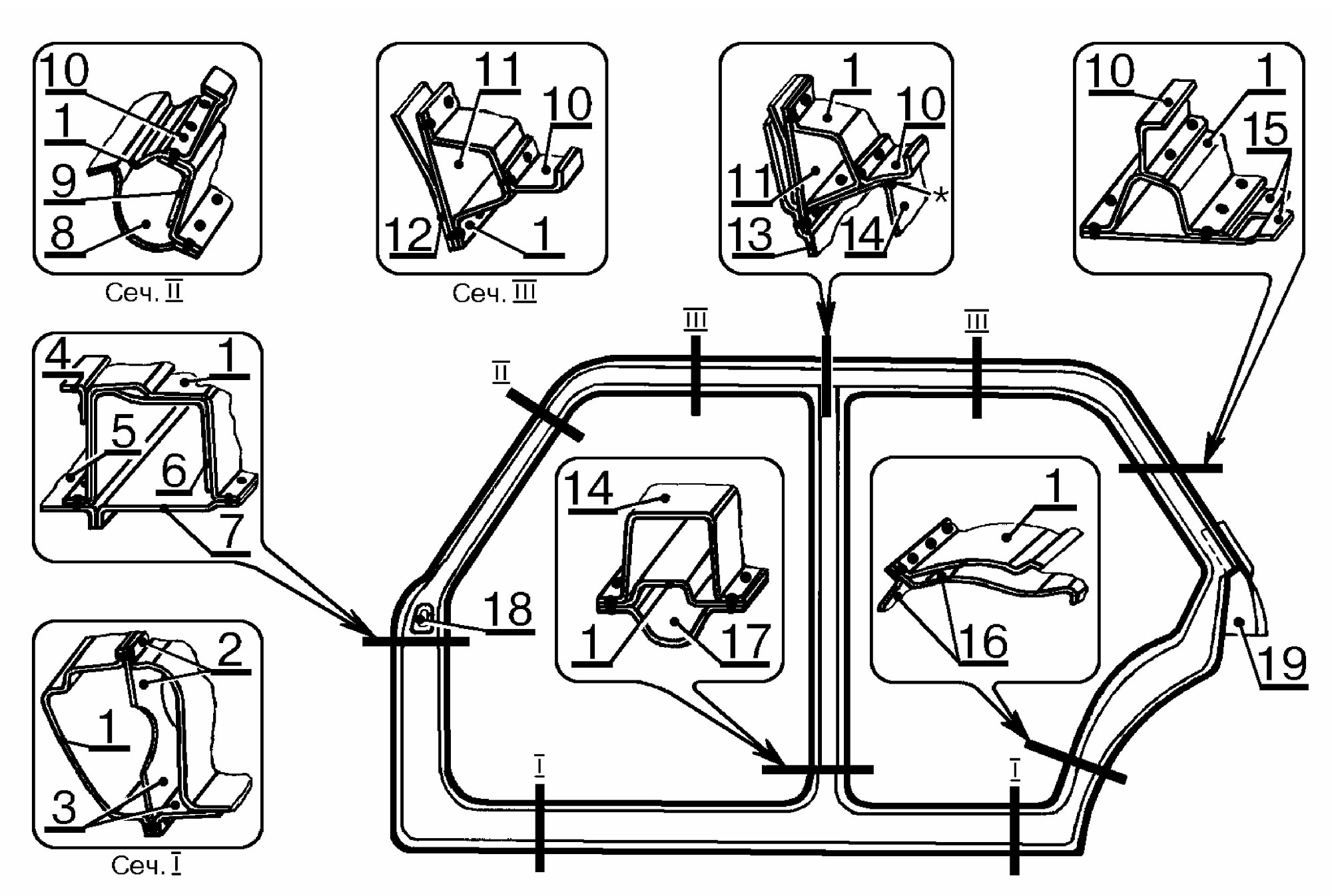

Рис. 6. Соединение боковины кузова правой/ левой с сопрягаемыми деталями.

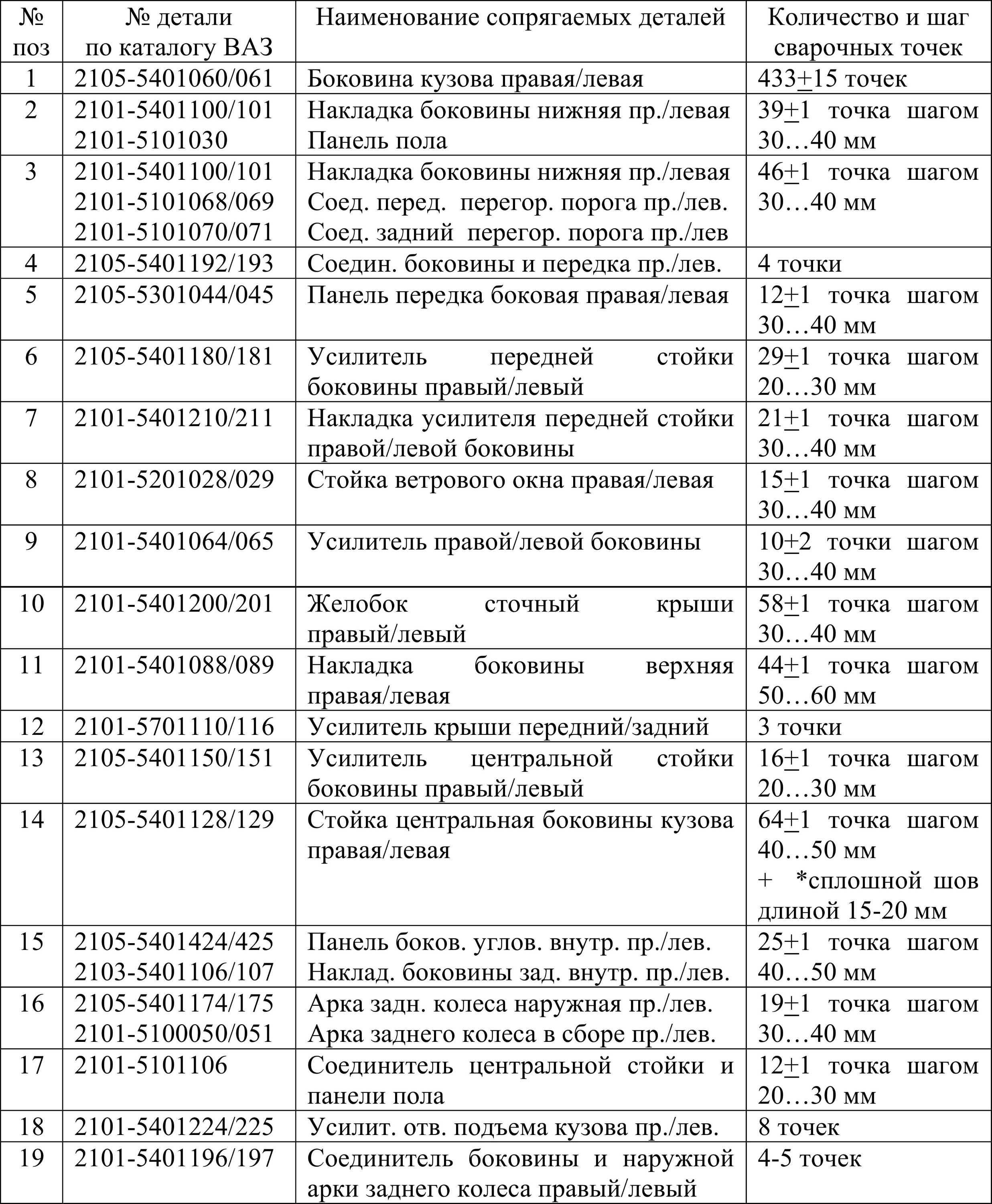

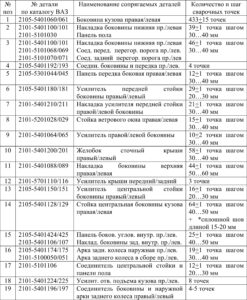

Таблица 7.

6. Ремонт кузова с применением усилительных накладок.

Количество и шаг сварочных точек по таблице 8, места установки накладок на рис. 7.

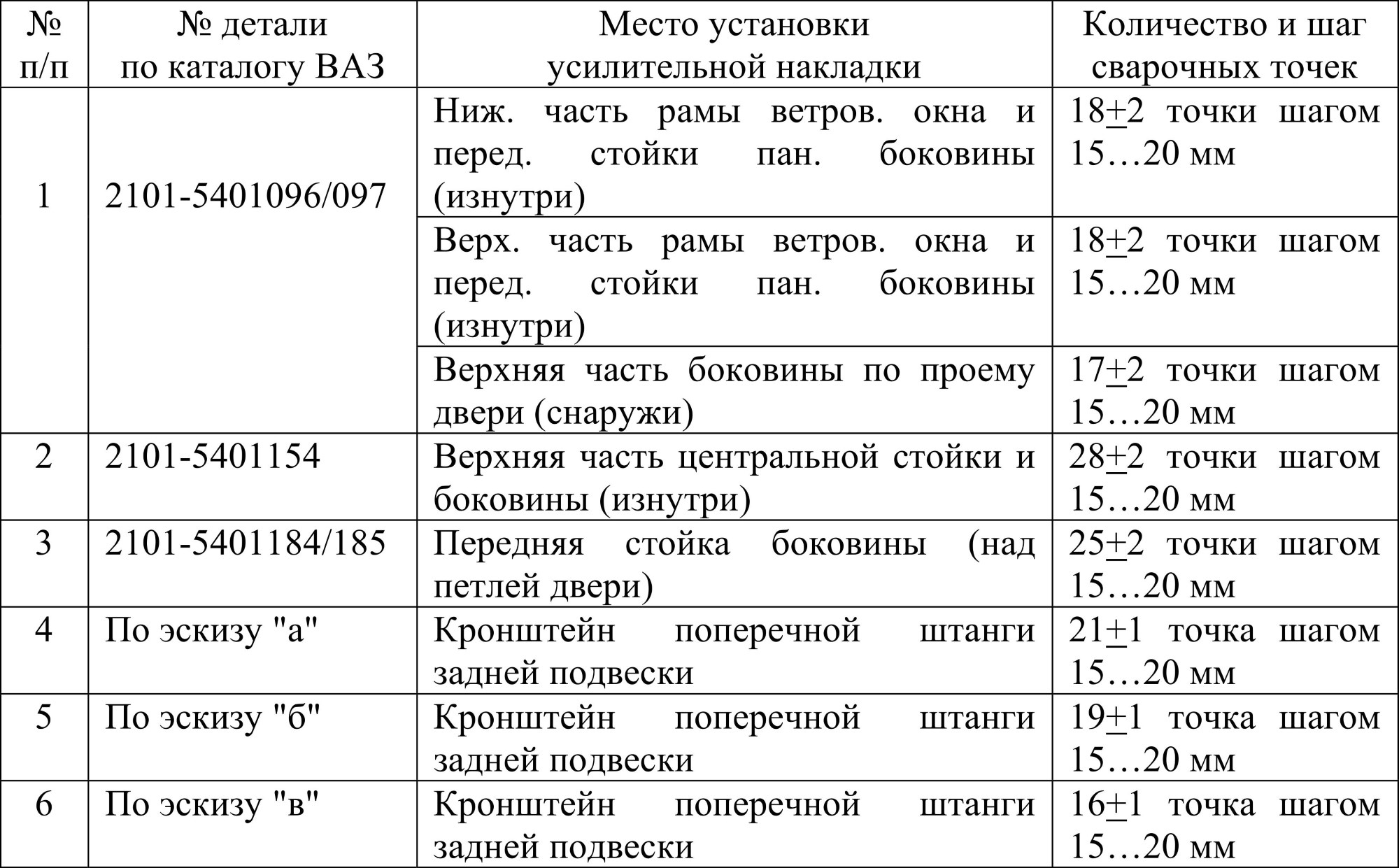

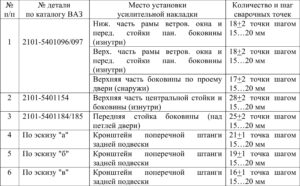

Таблица 8.

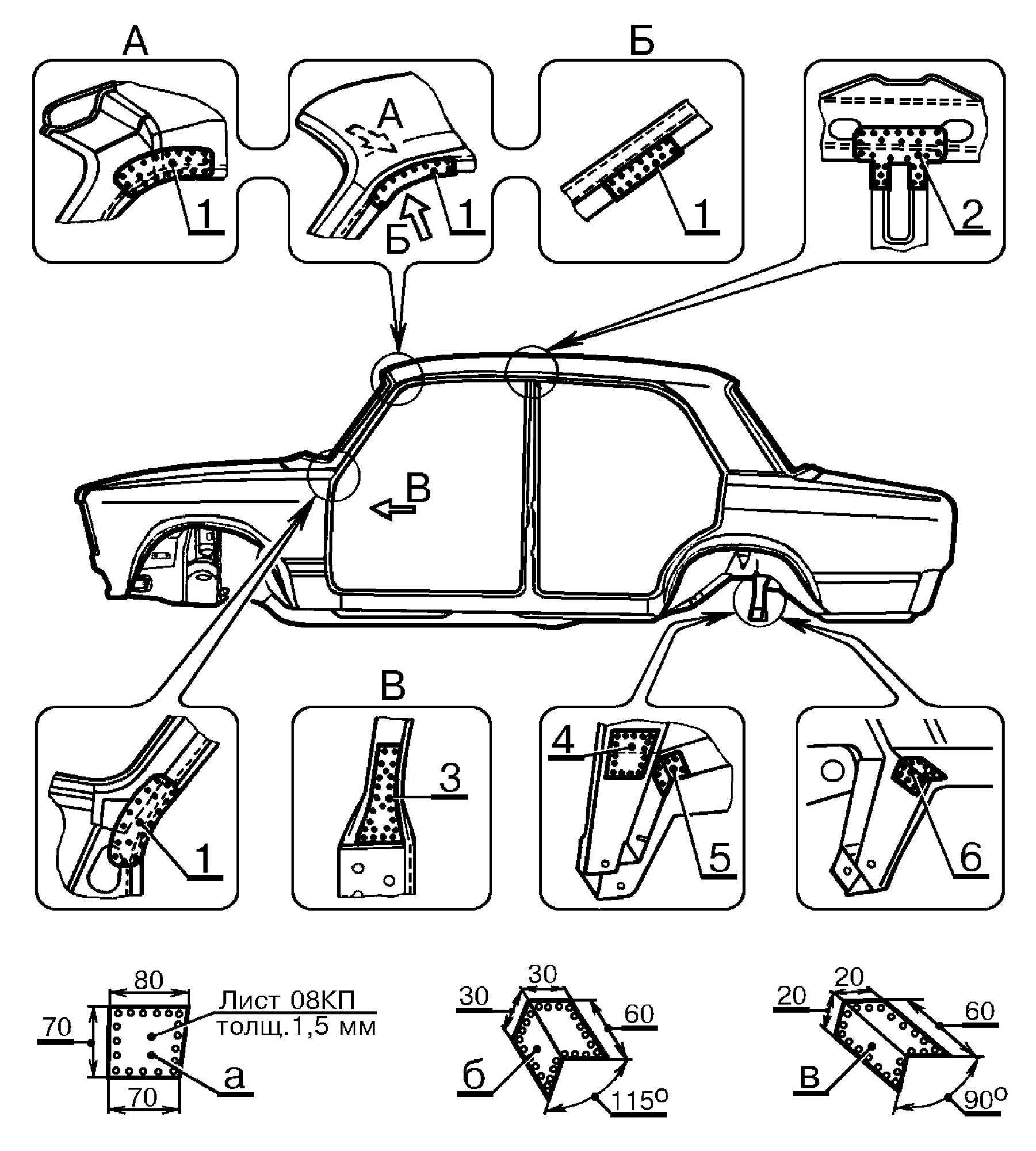

Рис. 7. Места установки и приварки усилительных накладок на кузове.

Задняя часть кузова ВАЗ 2104-2107 – ремонт и замена деталей.

ТИ 3100.25100.66158

1. Общие требования.

1.1 Работы выполнять в соответствии с требованиями “Правил по охране труда на автомобильном транспорте”, Минавтотранс, 1979 г. и инструкций по охране труда И 37.101.7490-95 для жестянщиков, И 37.101.7326-94 для сварщиков.

1.2 Устранение перекосов основания и каркаса кузова, при необходимости, выполнить по ТИ 3100.25100.70001.

1.3 Устранение деформаций в кузовных деталях задней части кузова выполнить по ТИ 3100.25100.60503.

1.4 Отсоединение поврежденных деталей задней части кузова, при их неремонтопригодности, правку и рихтовку кромок сопрягаемых деталей, подгонку вновь устанавливаемых деталей по месту с целью обеспечения геометрии кузова в соответствии с требованиями ТУ 4538-140-00232934-98 производить по ТИ 3100.25100.60504.

1.5 Сварку вновь устанавливаемых деталей выполнить в соответствии с требованиями ТИ 3100.25100.60505.

1.6 Качество выполняемых работ должно соответствовать требованиям ТУ 4538-140-00232934-98.

1.7 В каждом разделе ТИ (в таблицах) указаны номера позиций заменяемой и сопрягаемых с ней деталей с количеством сварочных точек, которыми заменяемая деталь соединяется с сопрягаемыми деталями.

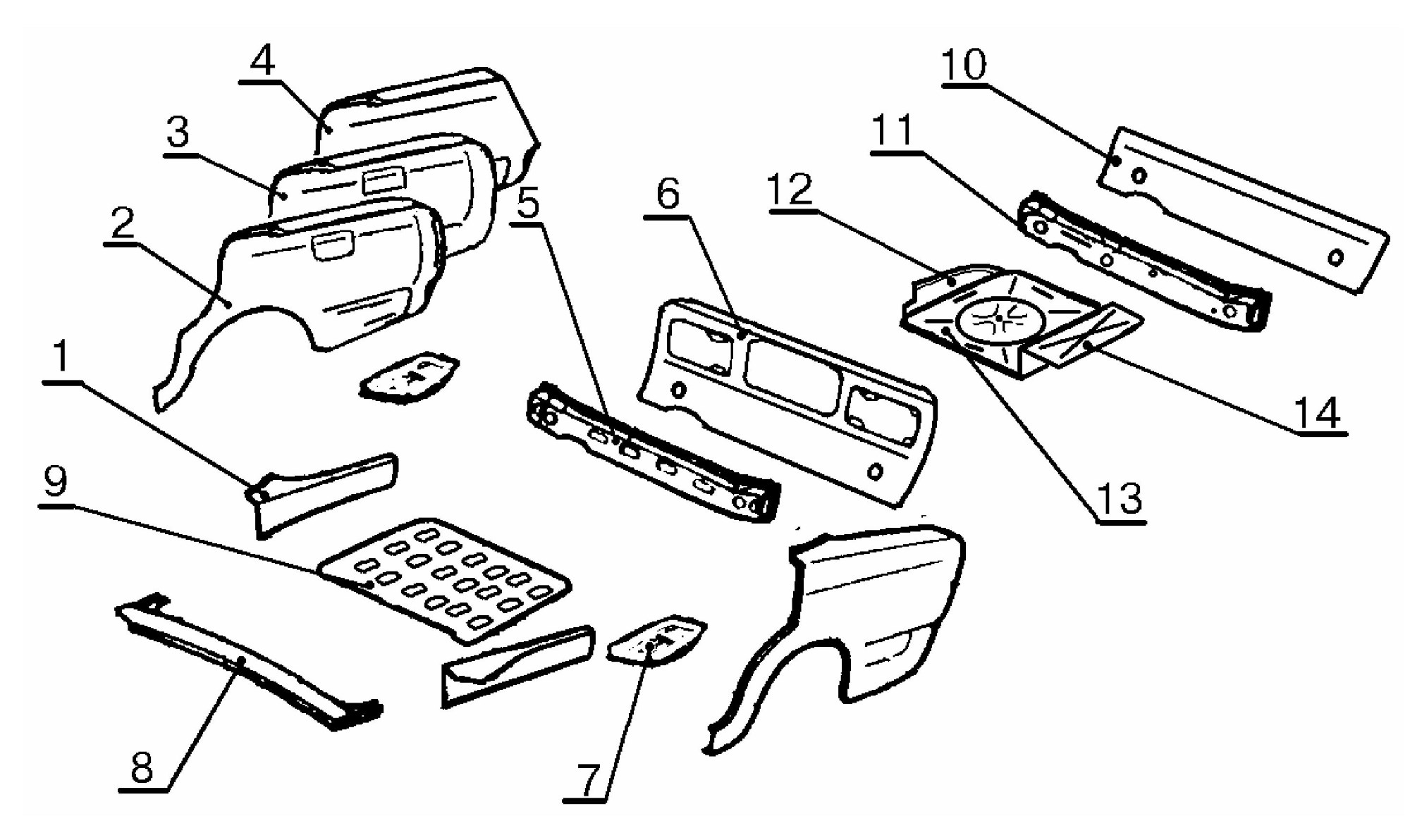

Рис. 1. Детали задней части кузова ВАЗ 2104…2107.

Номера деталей, наименование и применяемость приведены в таблице 1.

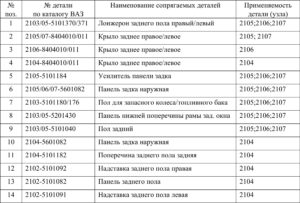

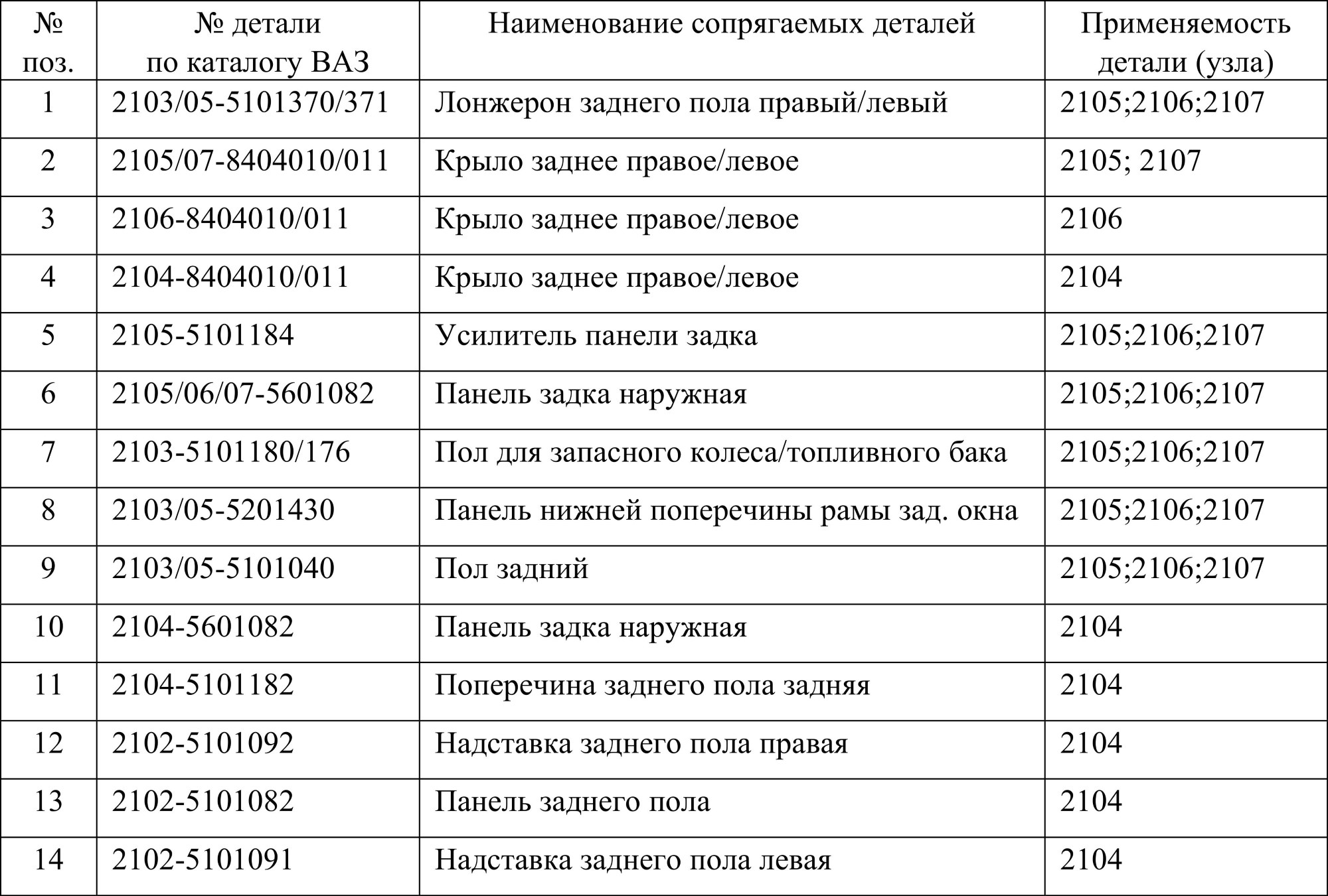

Таблица 1.

2. Замена лонжерона 2103/ 05-5101370/ 371 правого/ левого заднего пола.

Количество и шаг сварочных точек по таблице 2.

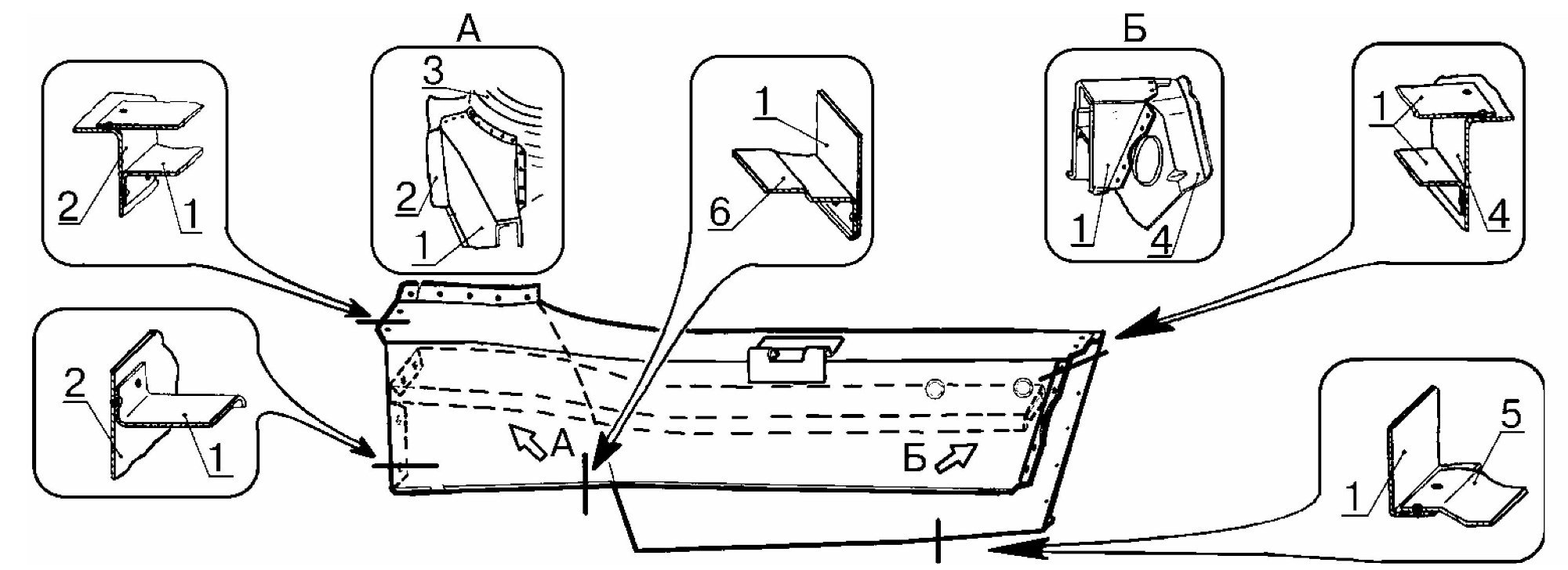

Рис. 2. Соединение лонжерона заднего пола с сопрягаемыми деталями.

Таблица 2.

3. Замена крыла заднего правого/ левого 2105 – 8404010/011.

Количество и шаг сварочных точек по таблице 3.

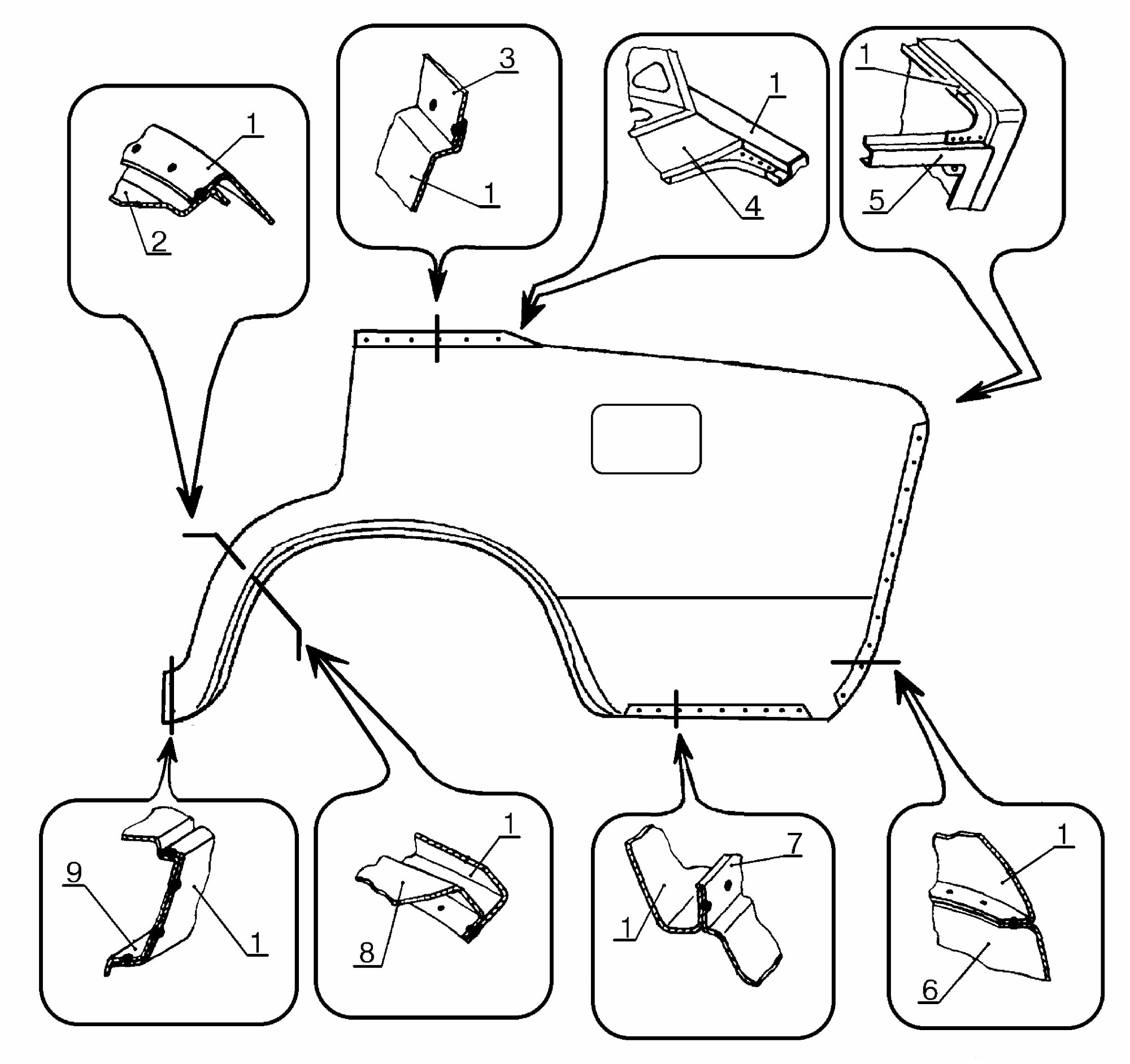

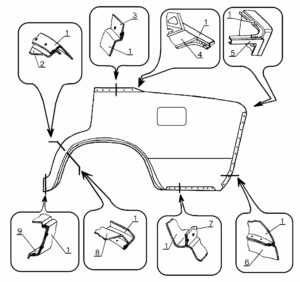

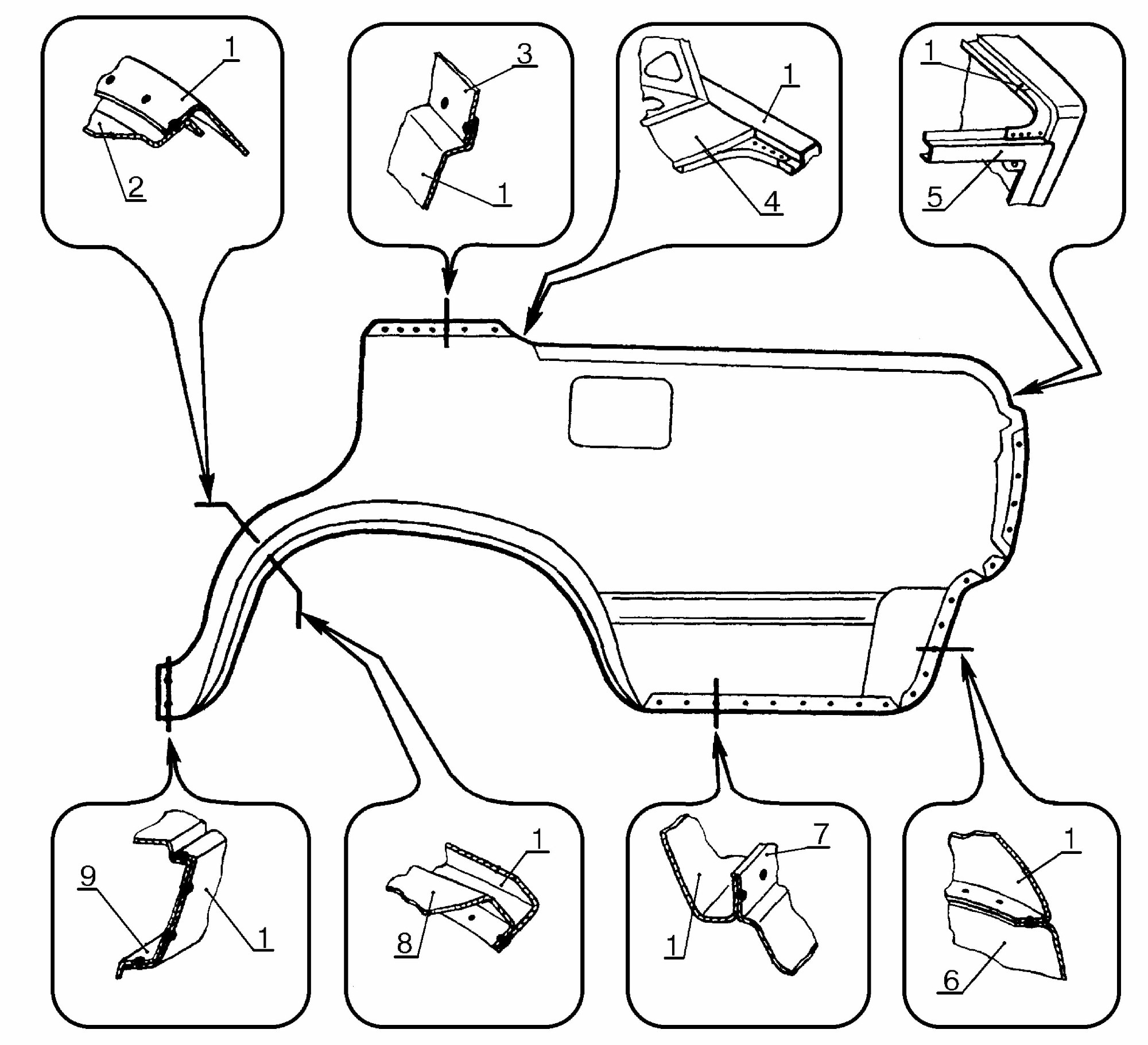

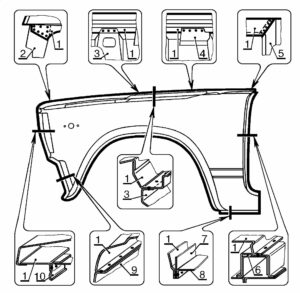

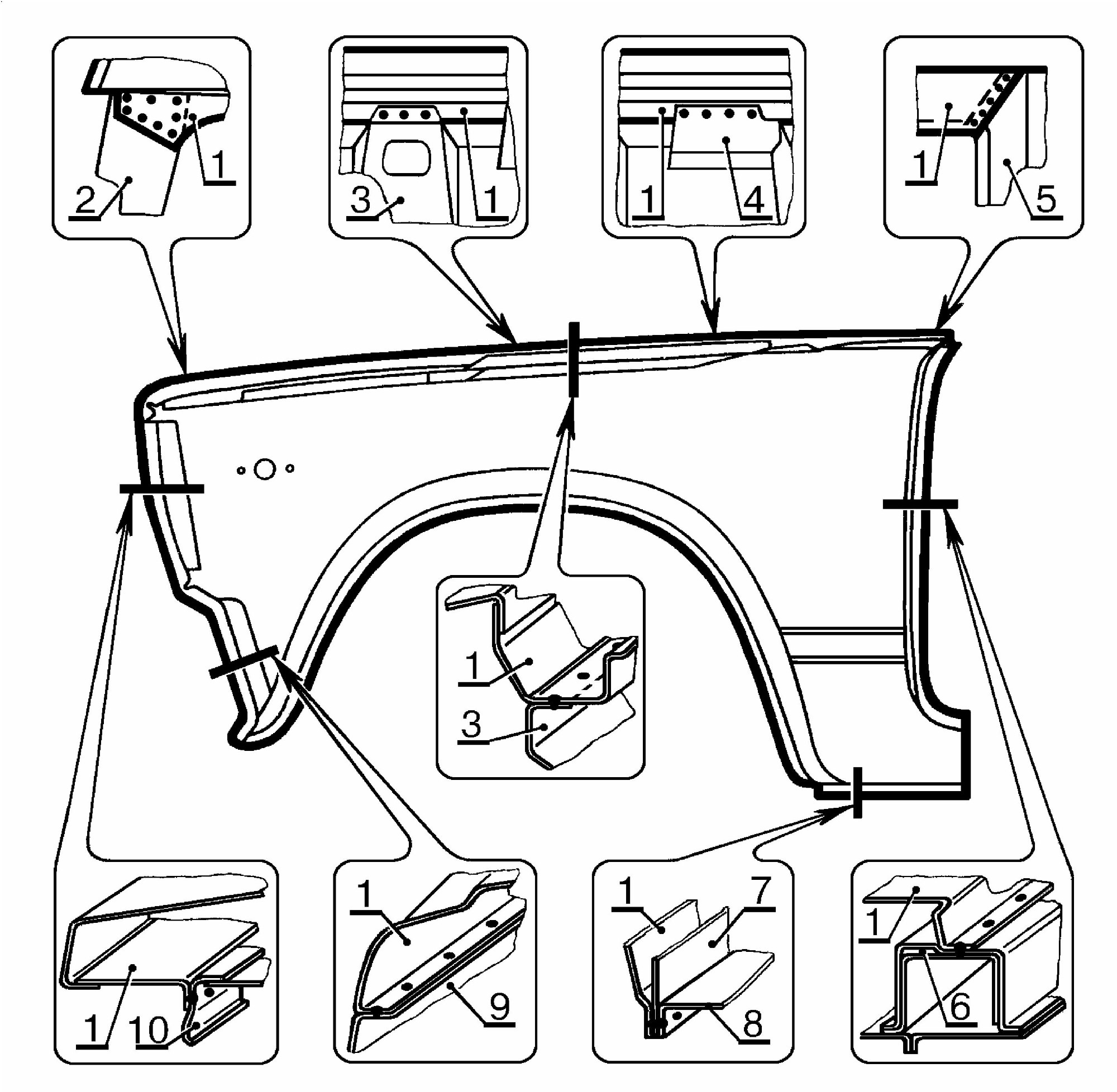

Рис. 3. Соединение заднего крыла с сопрягаемыми деталями.

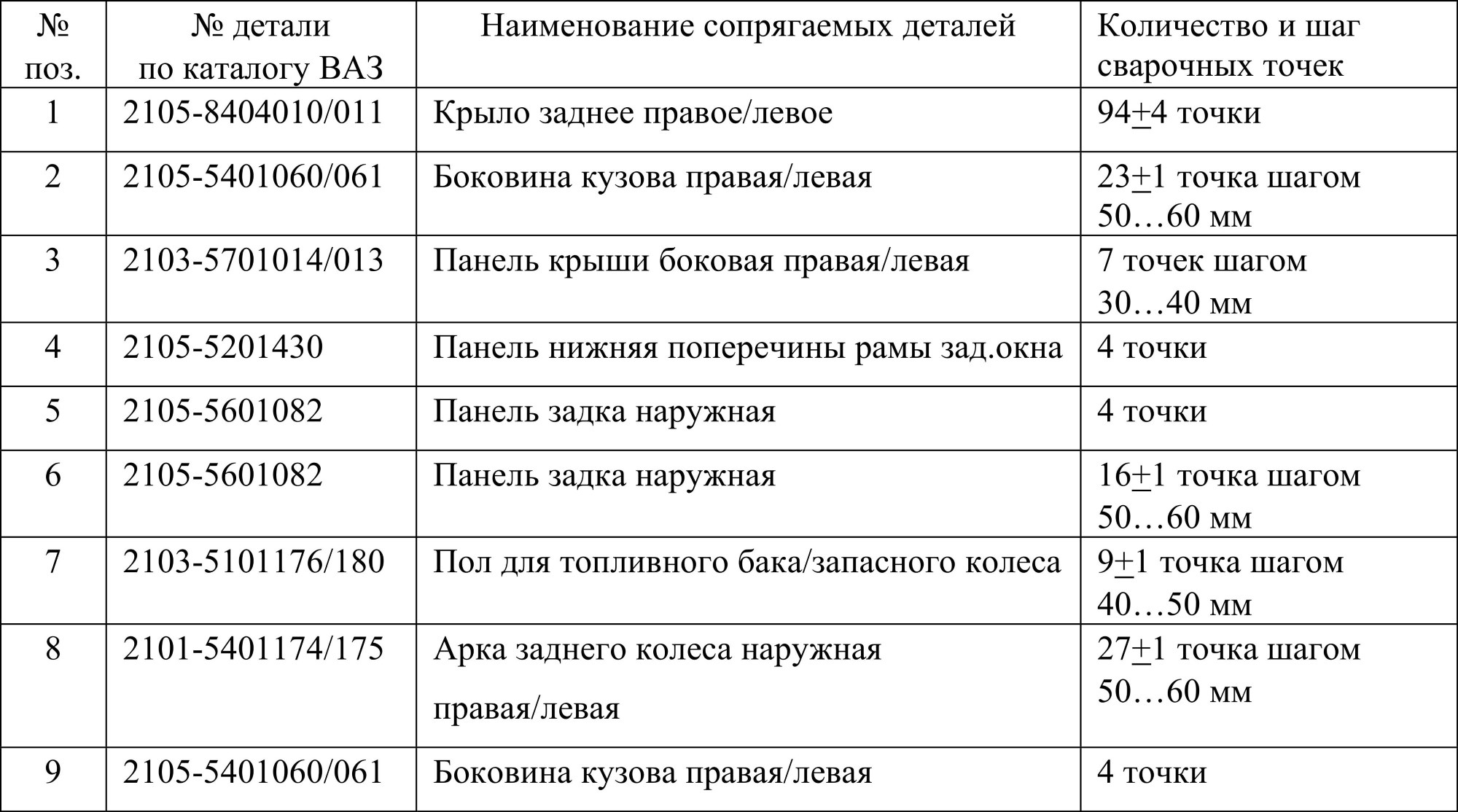

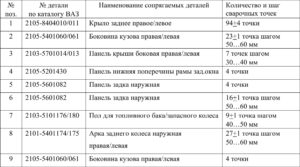

Таблица 3.

4. Замена крыла заднего правого/ левого 2106 – 8404010/011.

Количество и шаг сварочных точек по таблице 4.

Рис. 4. Соединение заднего крыла с сопрягаемыми деталями.

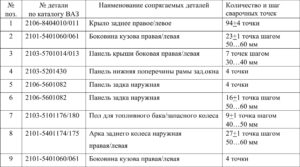

Таблица 4.

5. Замена крыла заднего правого/ левого 2104 – 8404010/011.

Количество и шаг сварочных точек по таблице 5.

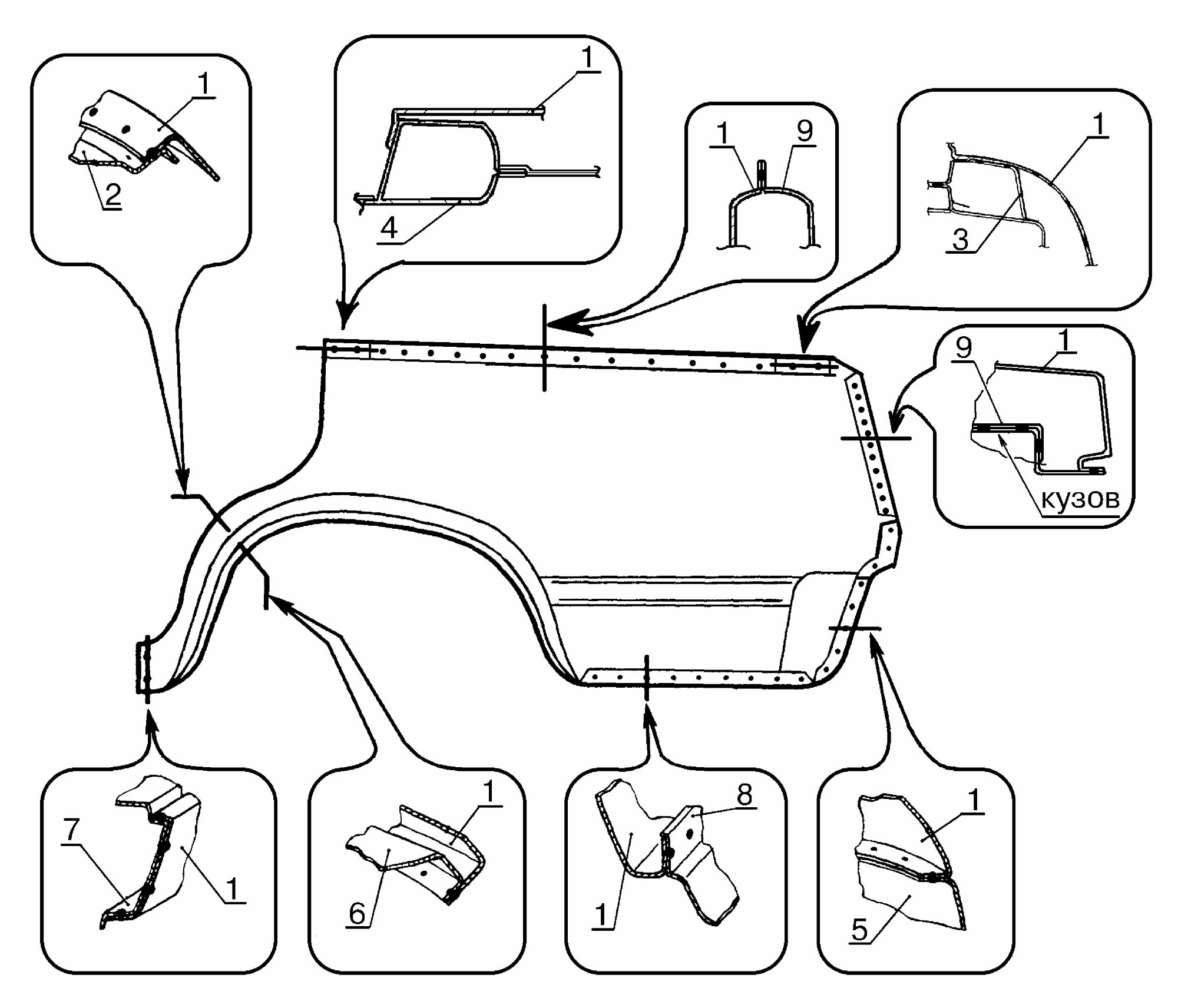

Рис. 5. Соединение заднего крыла с сопрягаемыми деталями.

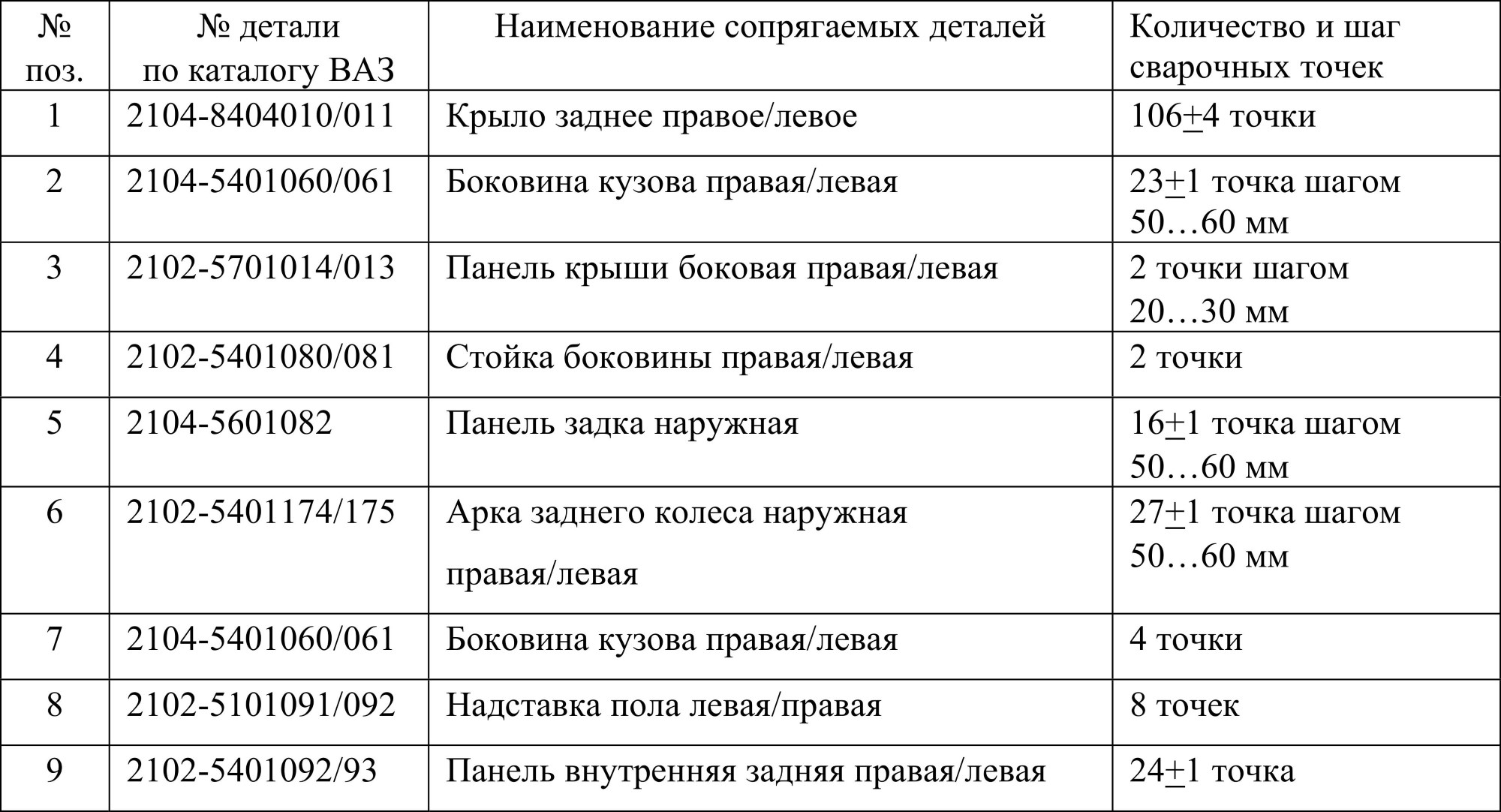

Таблица 5.

6. Замена панели задка 2105/06-5601082 и усилителя 2105-5101184 панели задка.

Количество и шаг сварочных точек по таблице 6.

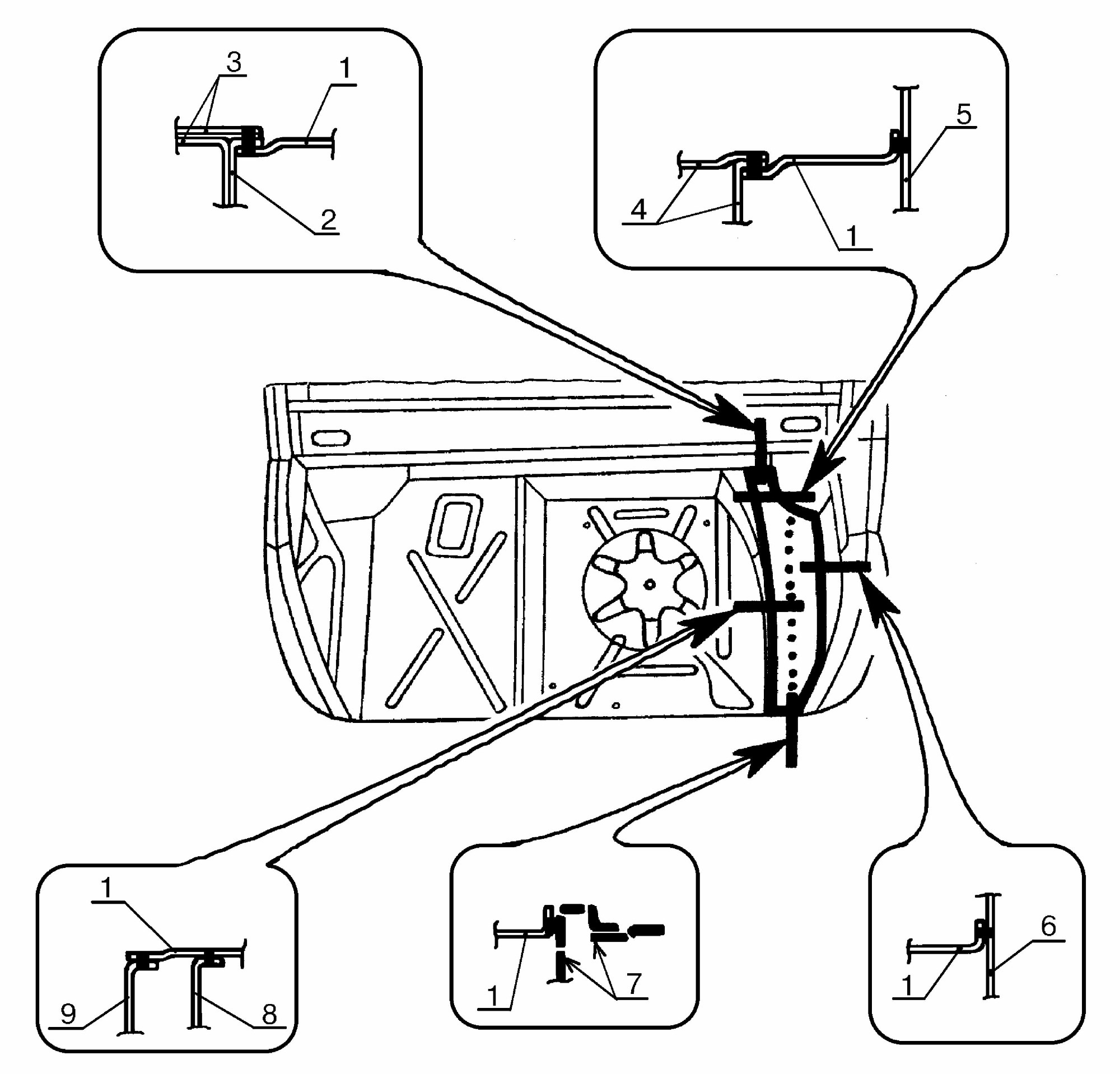

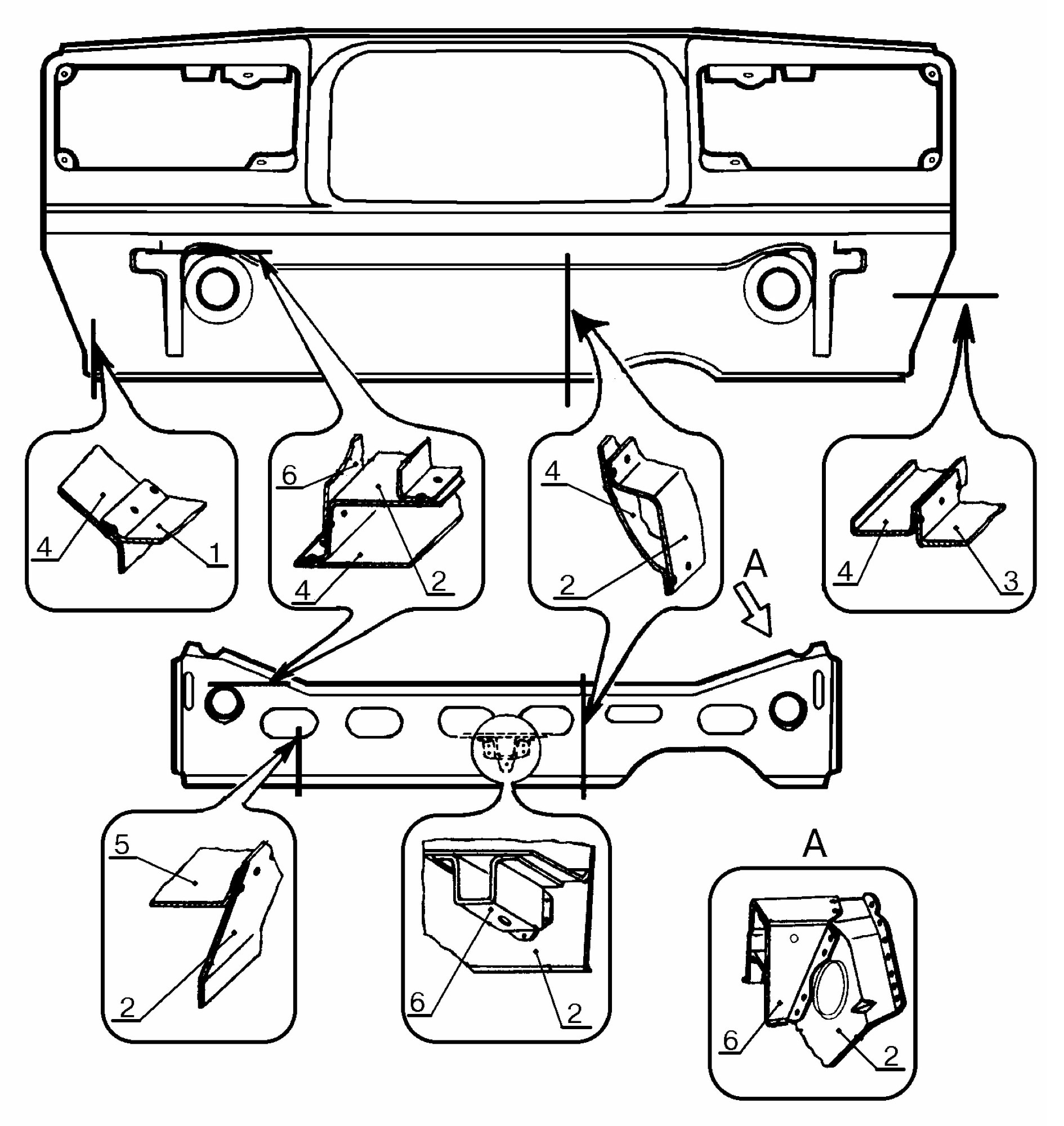

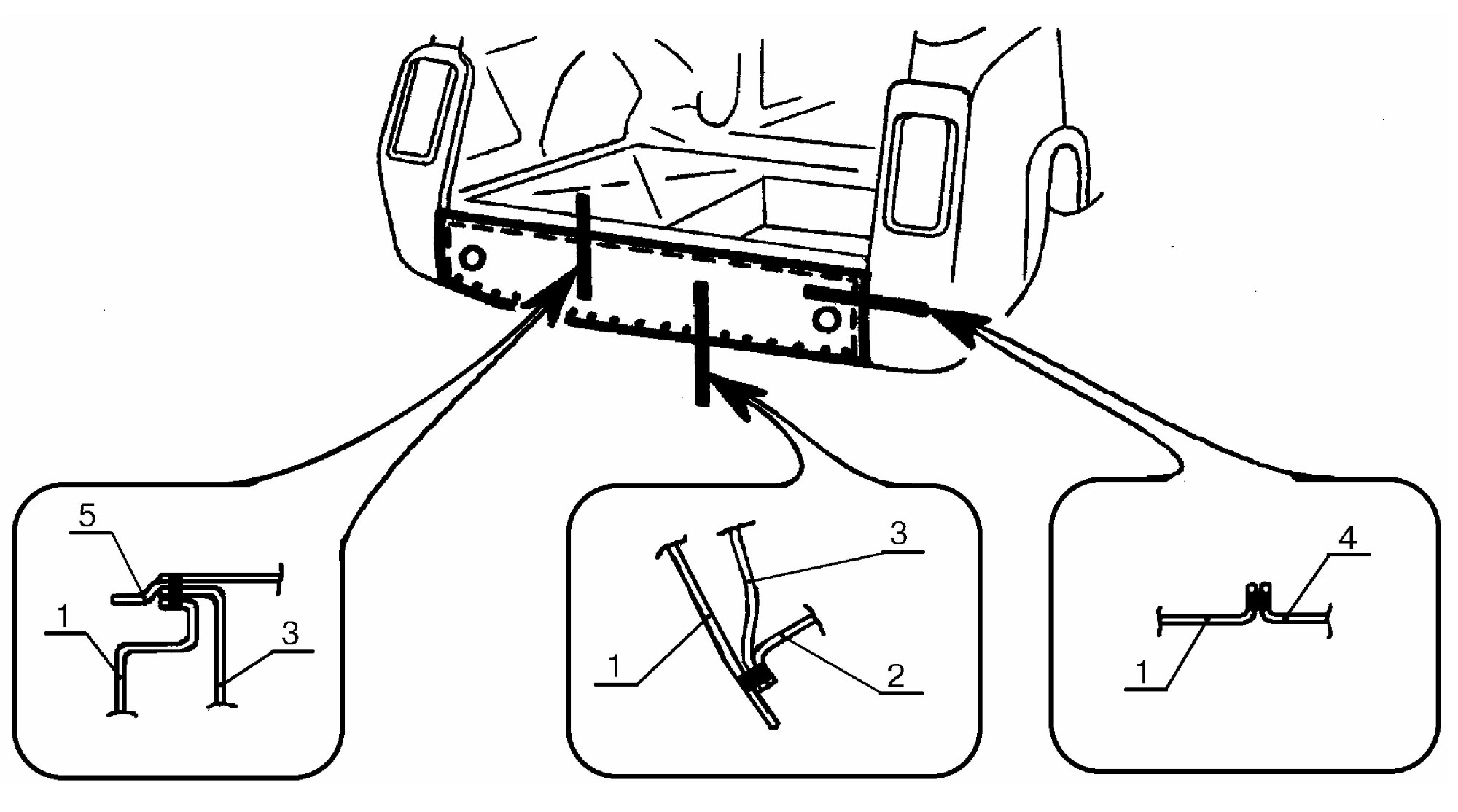

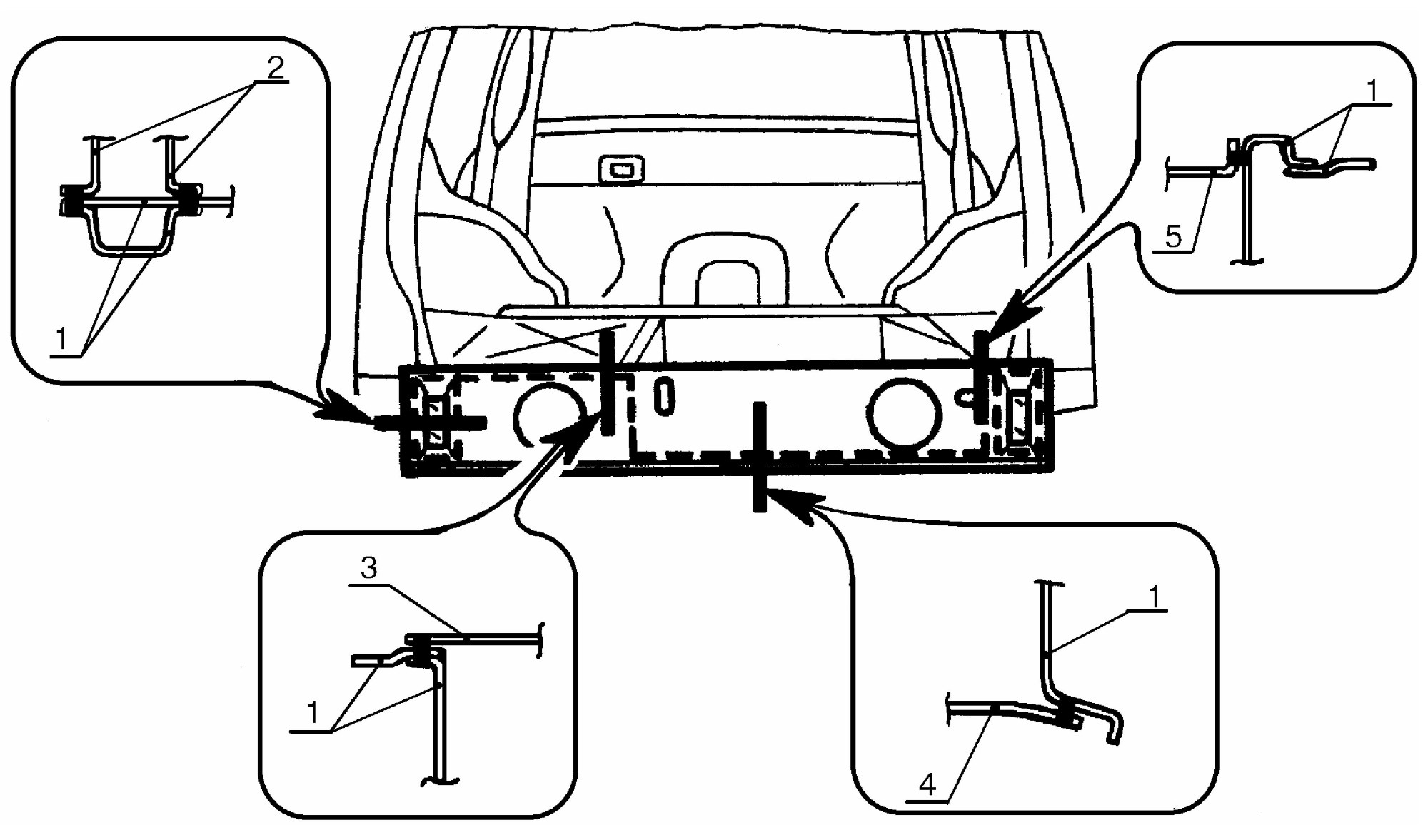

Рис. 6. Соединение панели задка и усилителя панели задка с сопрягаемыми деталями.

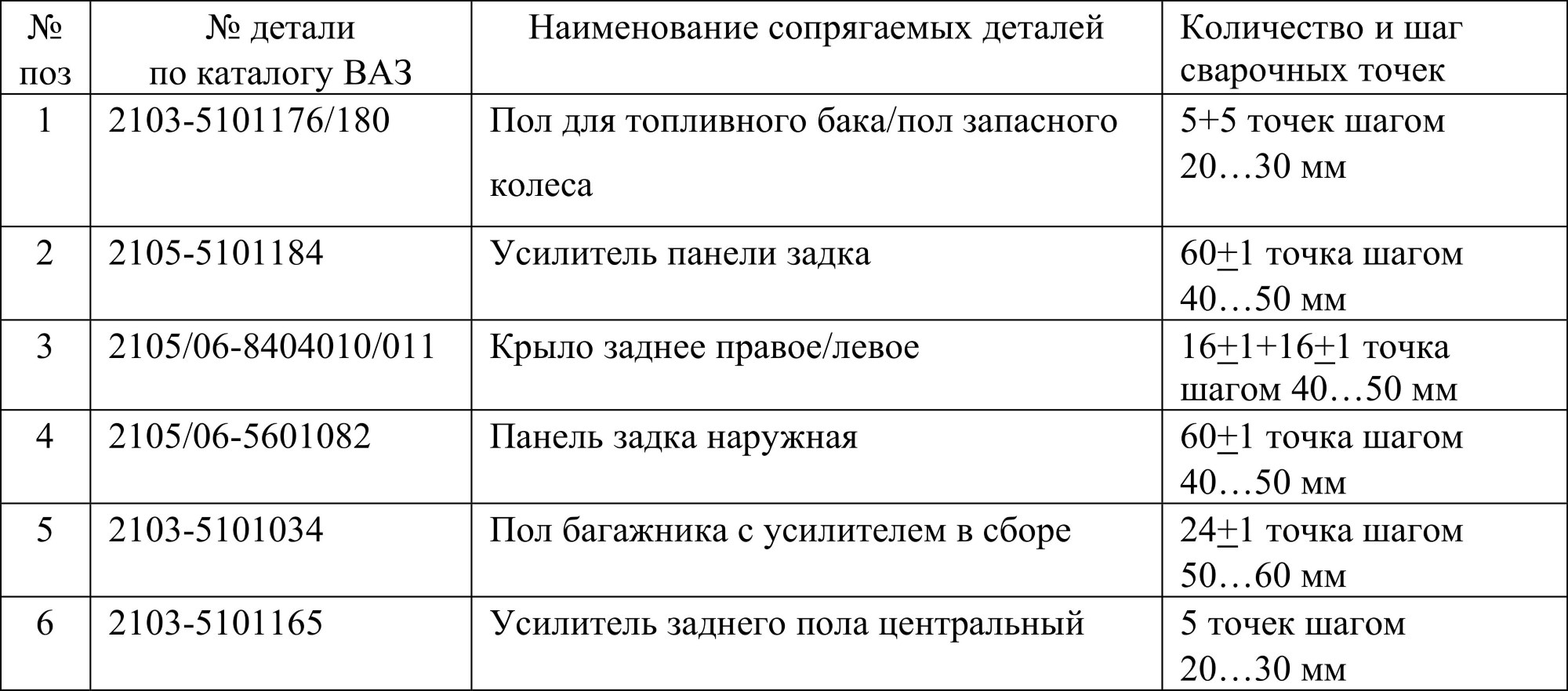

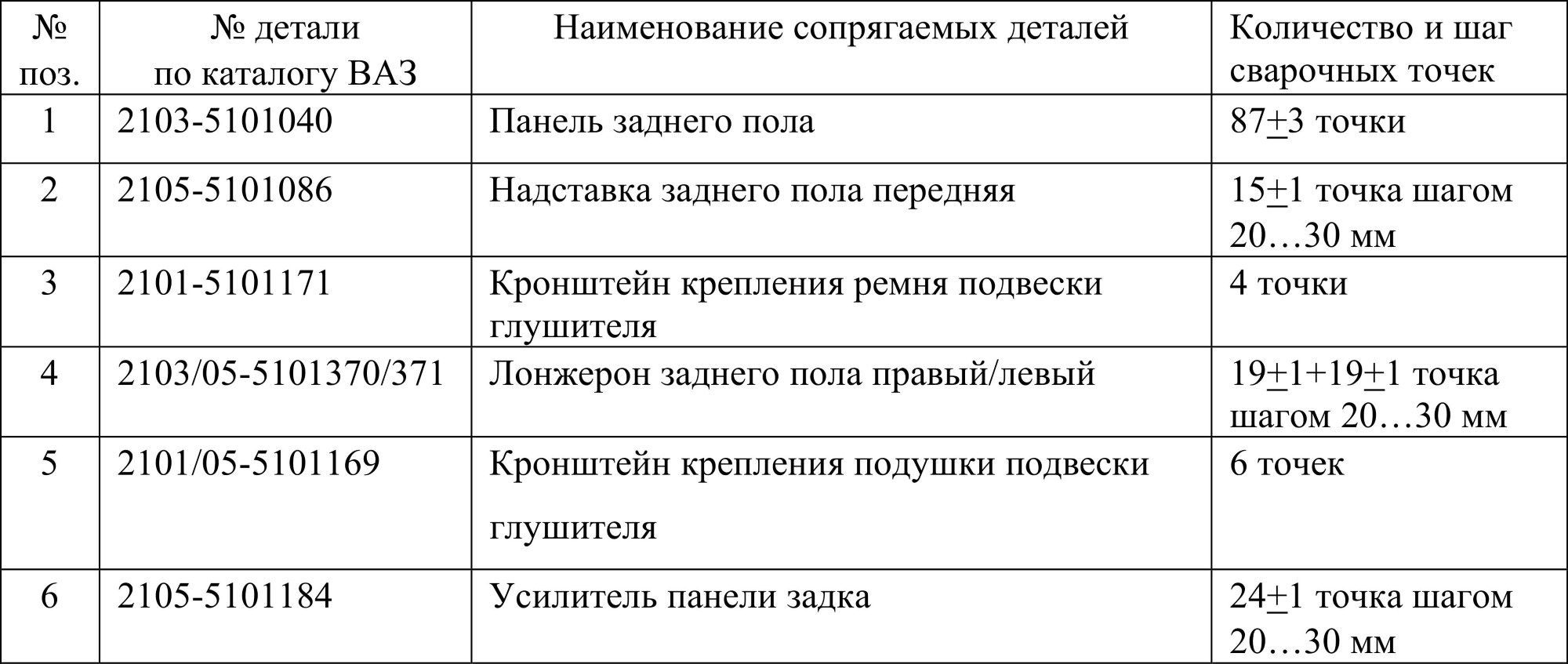

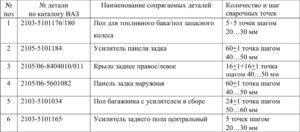

Таблица 6.

7. Замена пола 2103-5101040 заднего.

Количество и шаг сварочных точек по таблице 7.

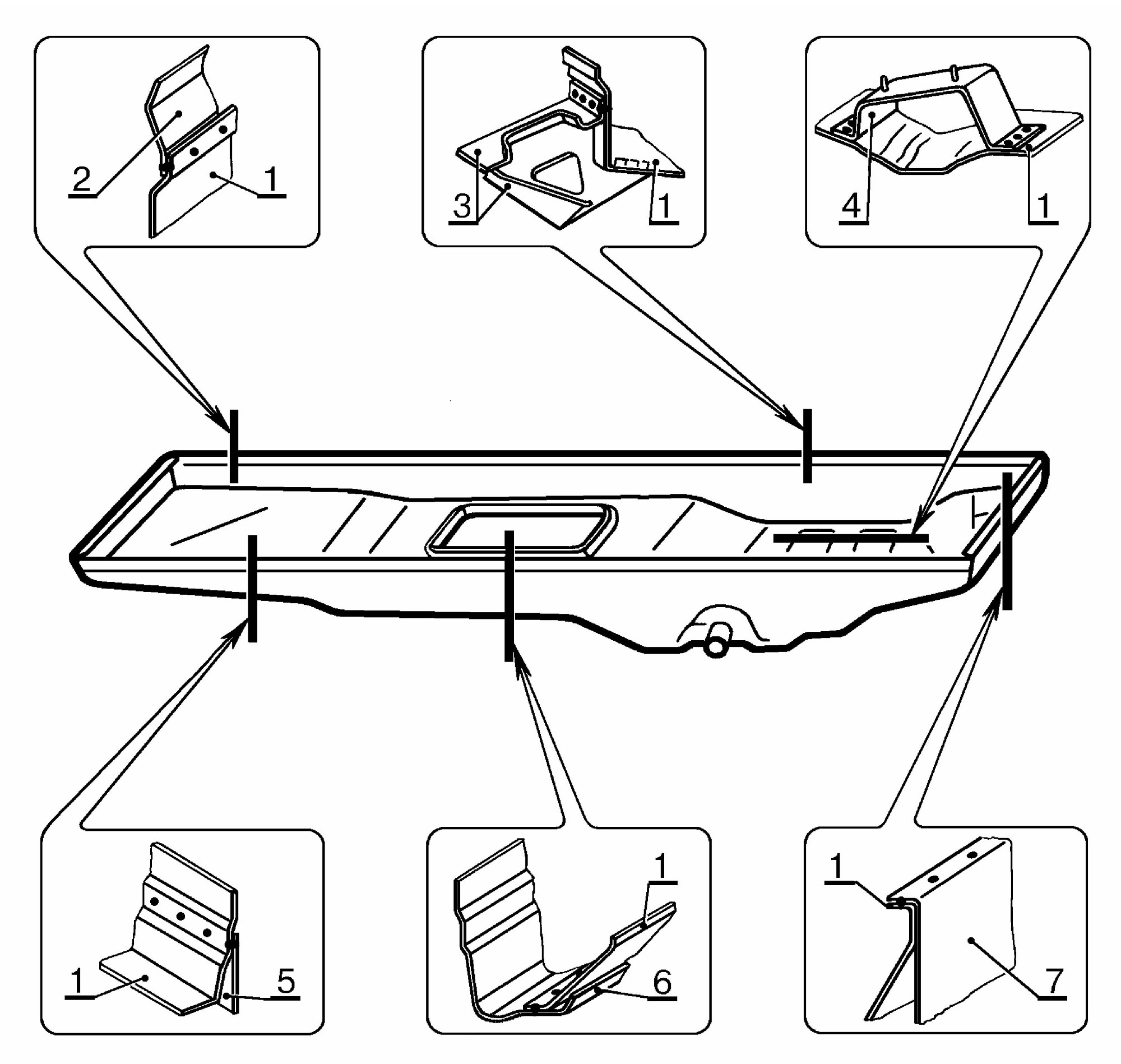

Рис. 7. Соединение пола заднего с сопрягаемыми деталями.

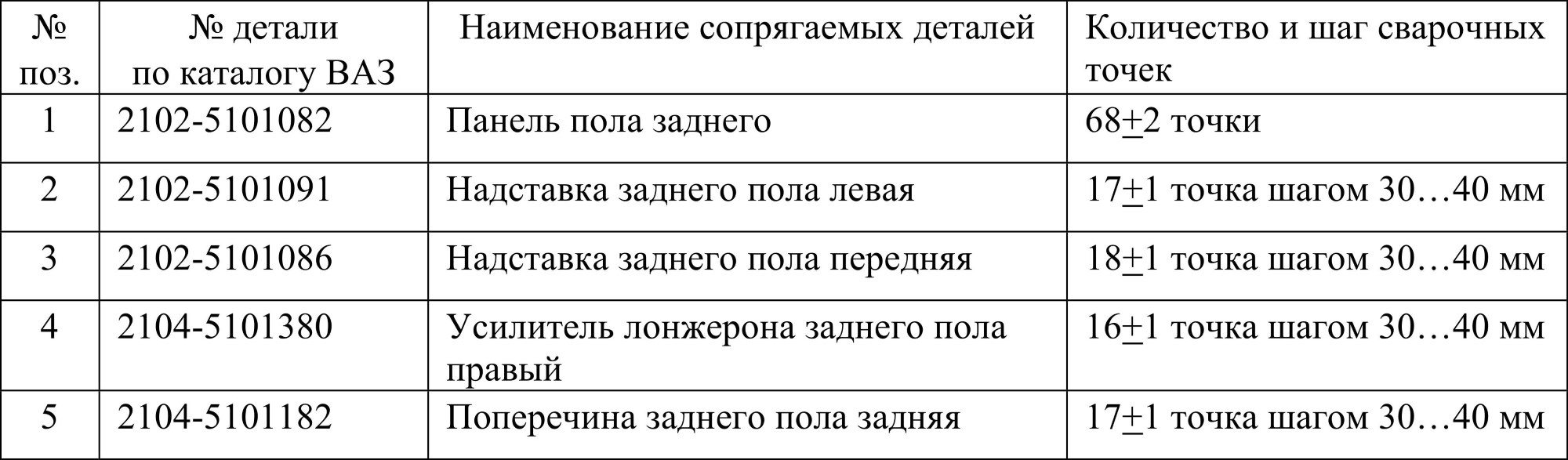

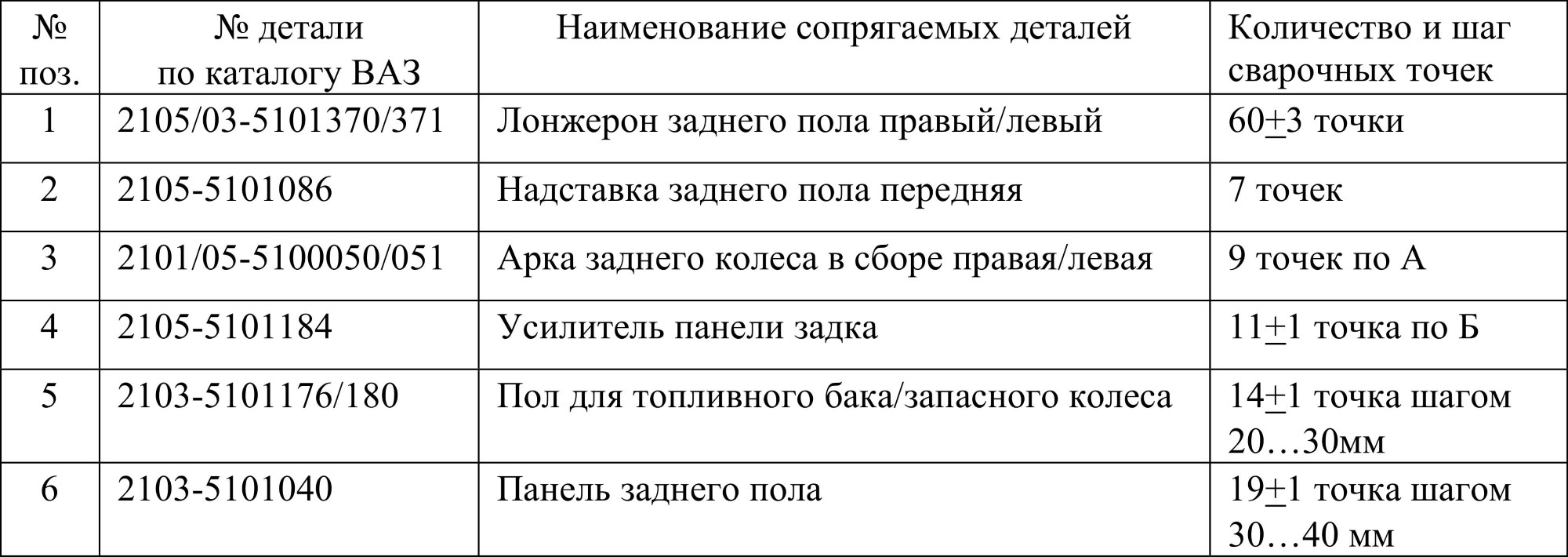

Таблица 7.

8. Замена панели пола 2102-5101082 заднего.

Количество и шаг сварочных точек по таблице 8.

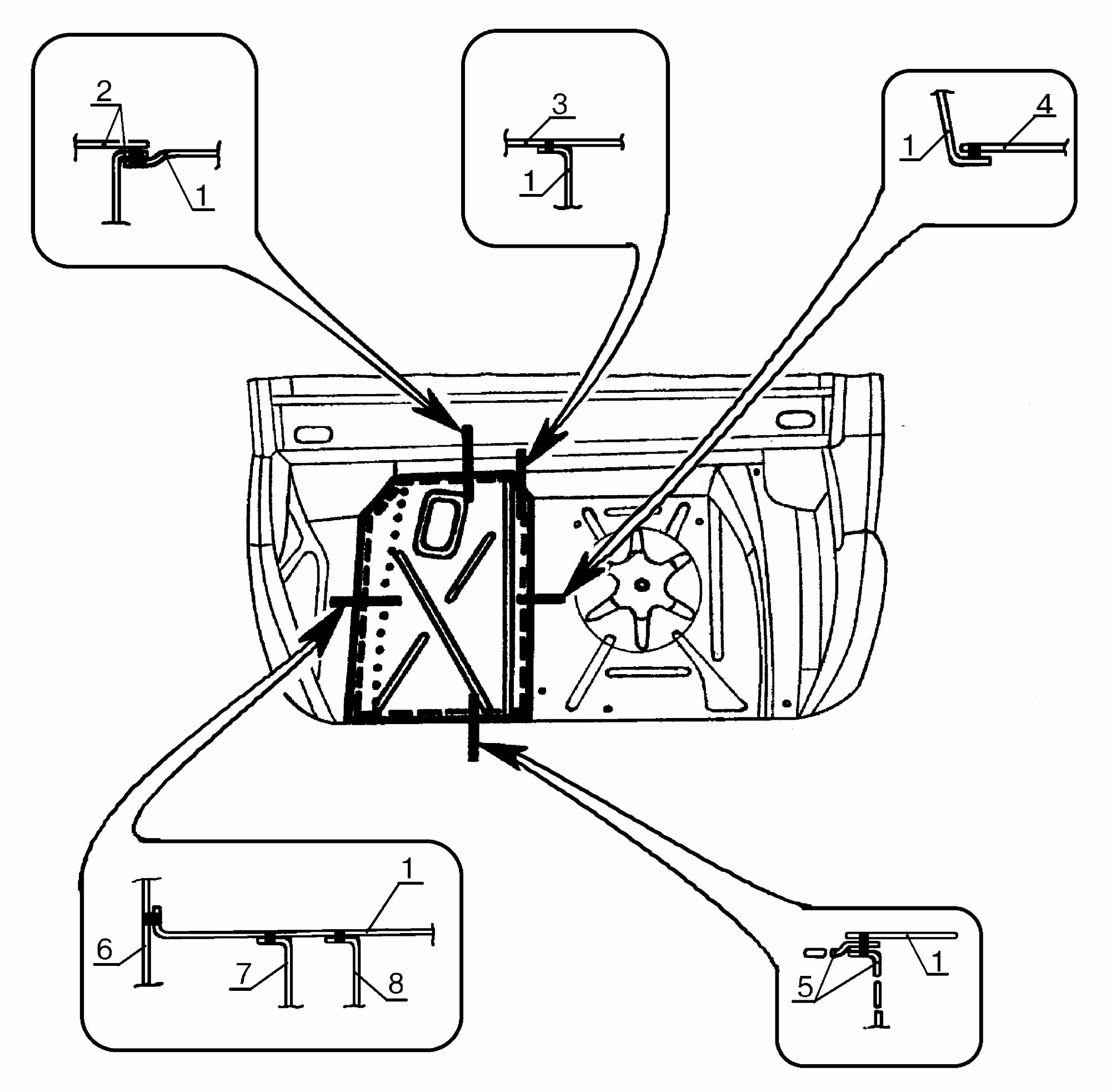

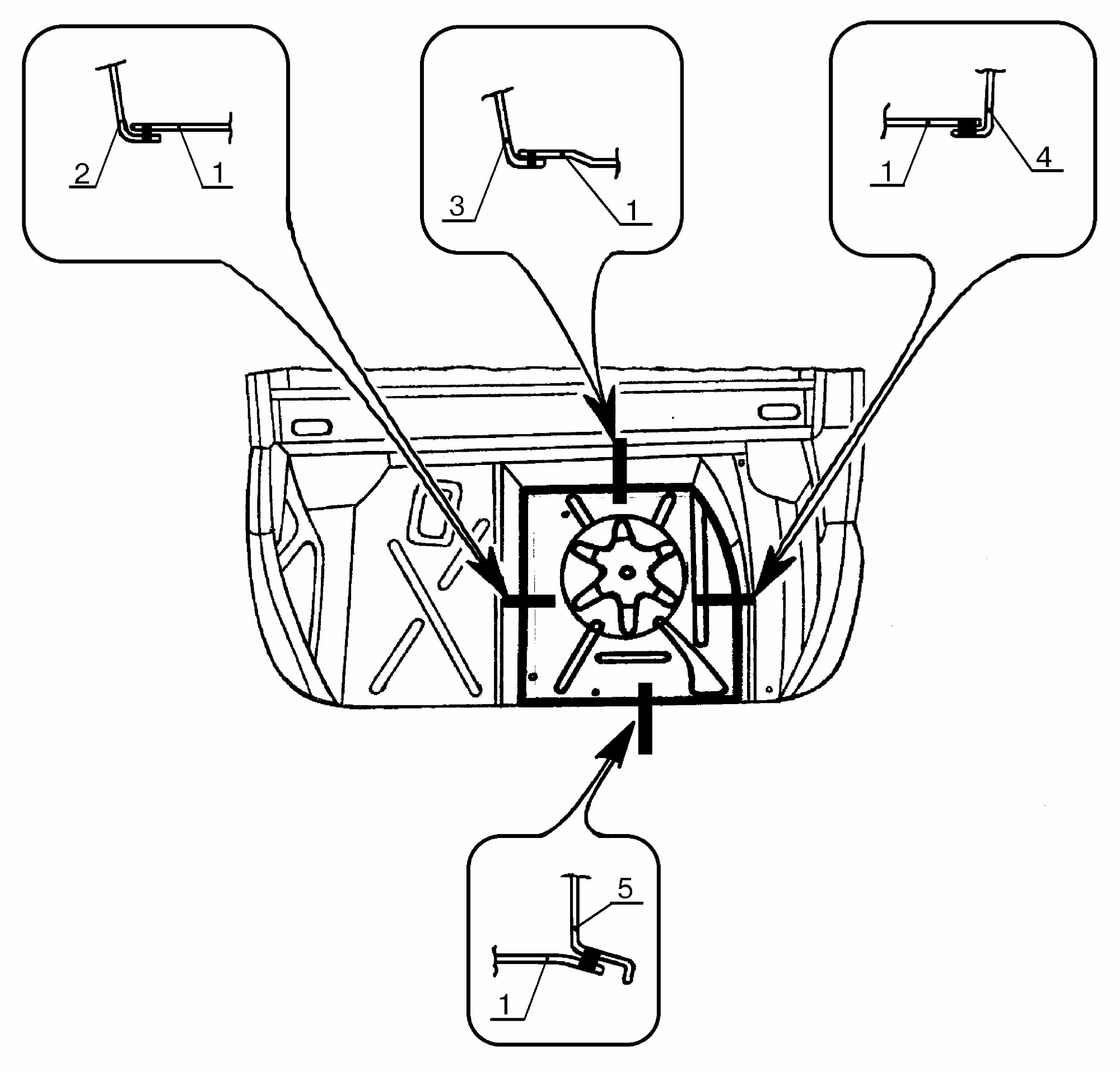

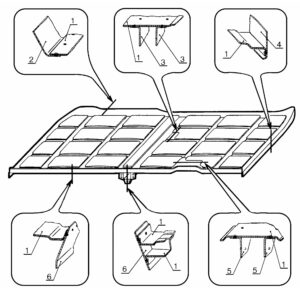

Рис. 8. Соединение панели пола заднего с сопрягаемыми деталями.

Таблица 8.

9. Замена надставки 2102-5101091 заднего пола левой.

Количество и шаг сварочных точек по таблице 9.

Рис. 9. Соединение надставки пола заднего левой с сопрягаемыми деталями.

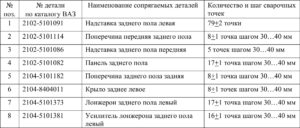

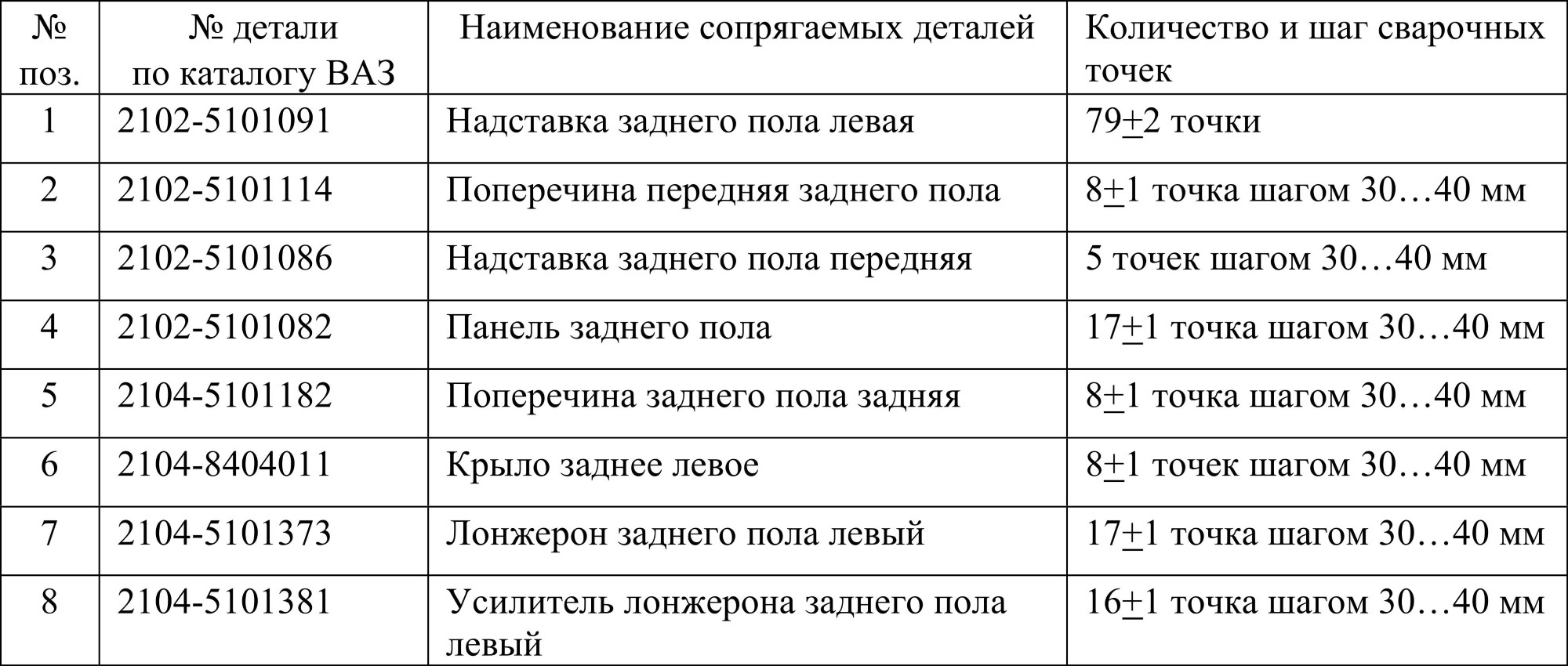

Таблица 9.

10. Замена надставки 2102-5101092 заднего пола правой.

Количество и шаг сварочных точек по таблице 10.

Рис. 10. Соединение надставки пола заднего правой с сопрягаемыми деталями.

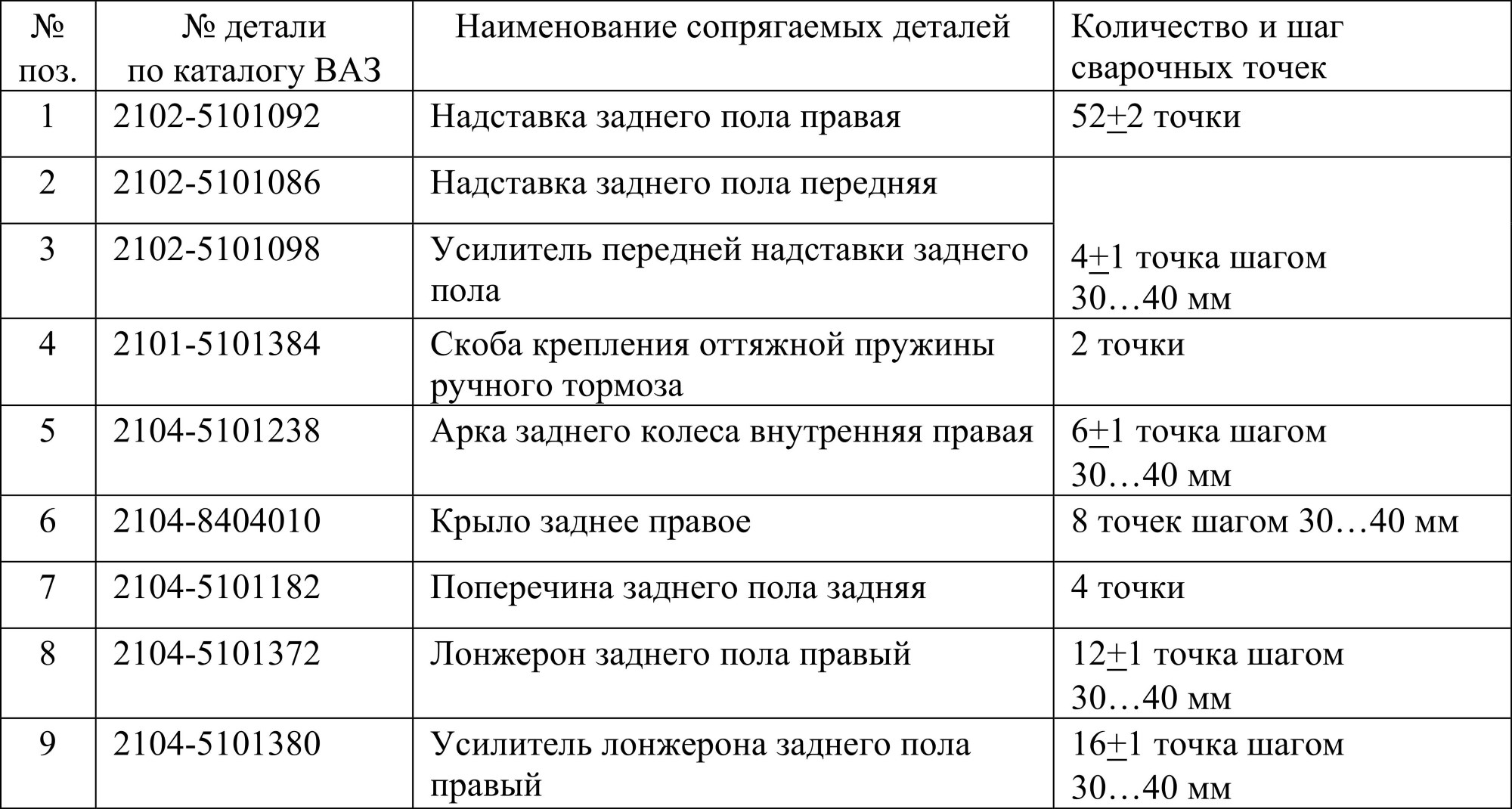

Таблица 10.

11. Замена панели 2104-5601082 задка наружной.

Количество и шаг сварочных точек по таблице 11.

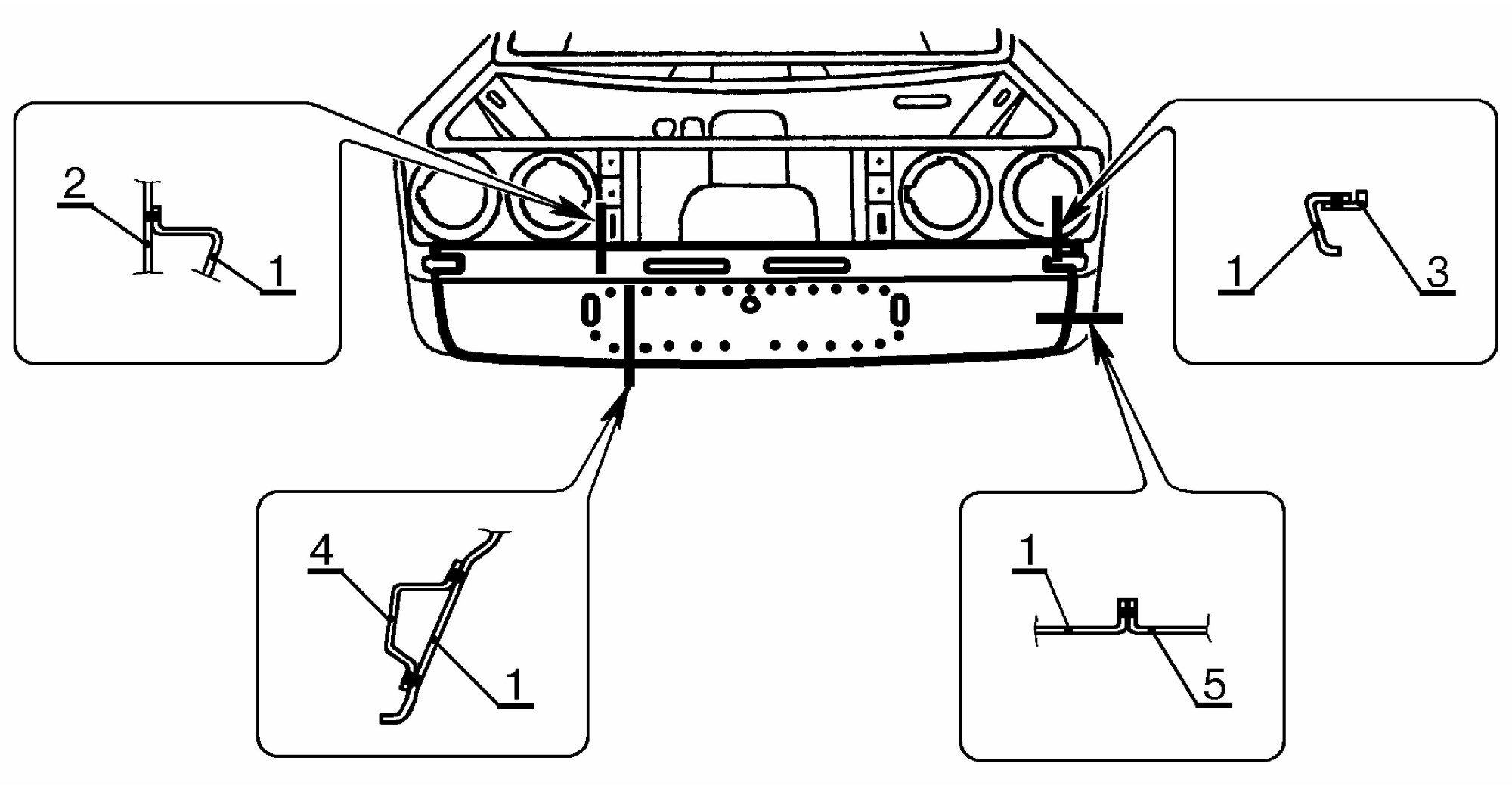

Рис. 11. Соединение панели задка наружной с сопрягаемыми деталями.

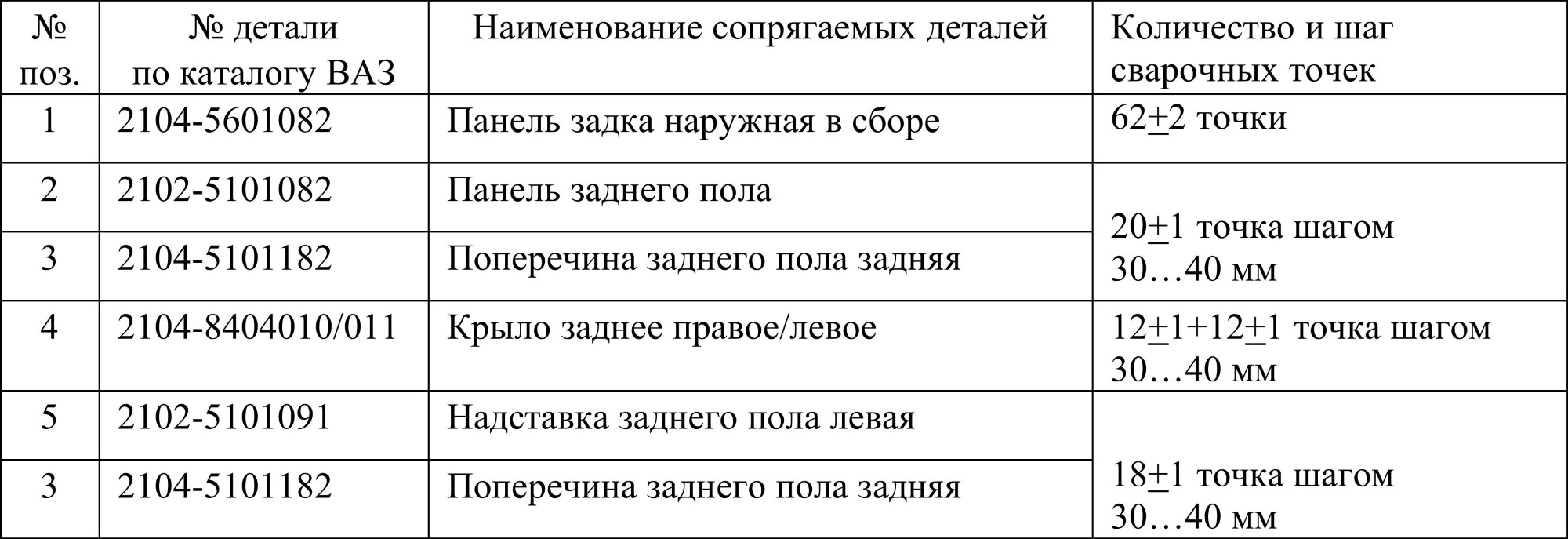

Таблица 11.

12. Замена поперечины 2104-5101182 заднего пола задней.

Количество и шаг сварочных точек по таблице 12.

Рис. 12. Соединение поперечины заднего пола задней с сопрягаемыми деталями.

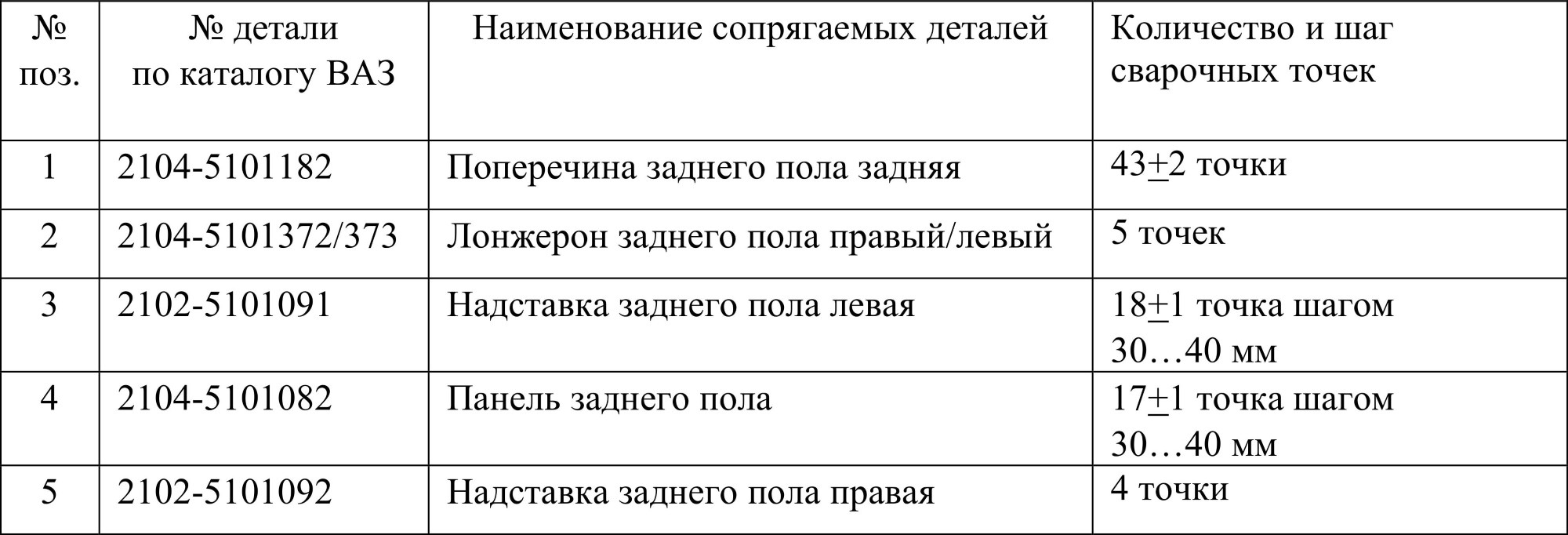

Таблица 12.

Приложения.

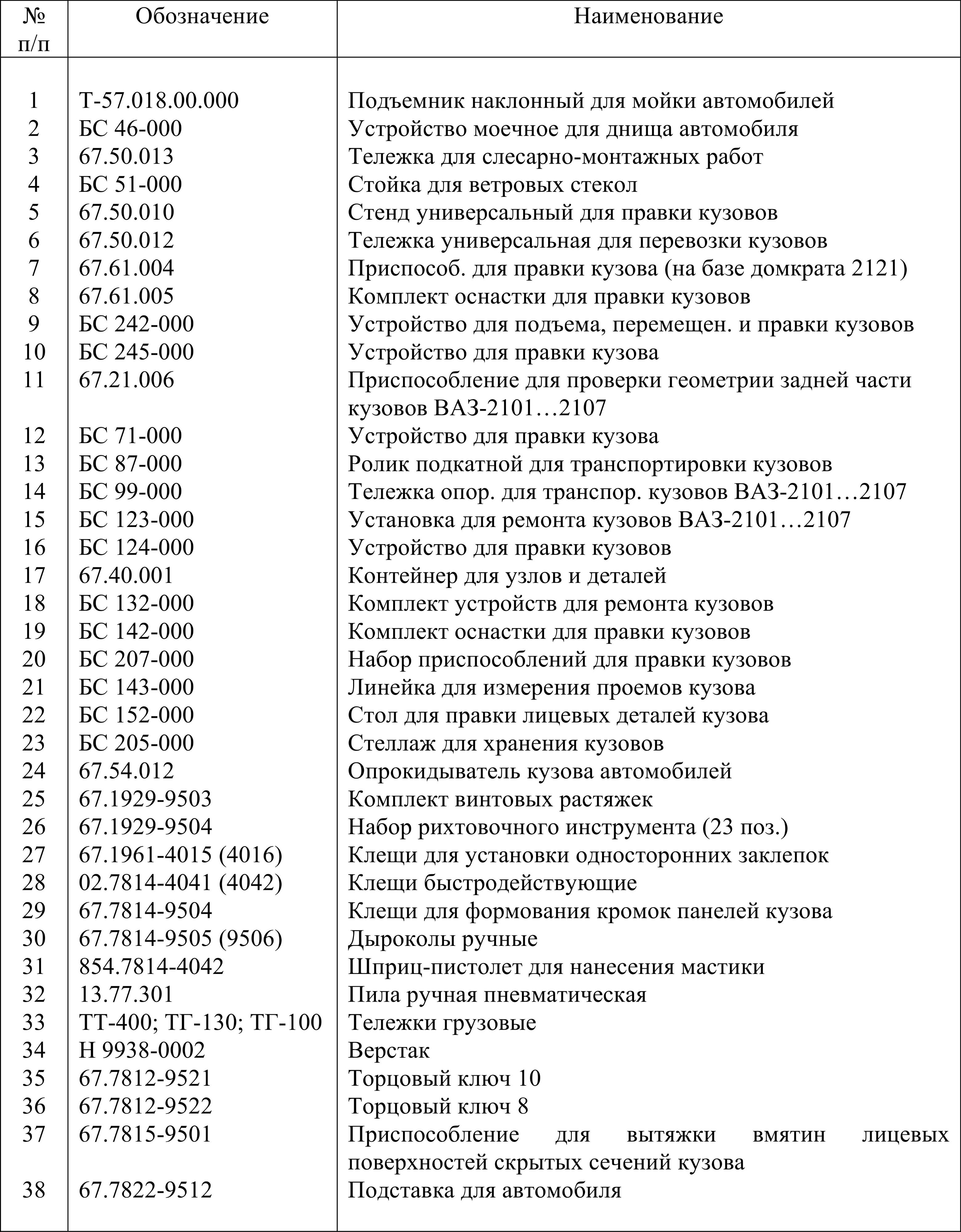

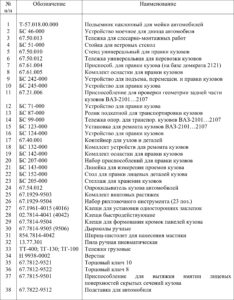

Приложение 1. Перечень оригинального оборудования, оснастки и специнструмента для ремонта и замены кузовных деталей ВАЗ-2104…2107.

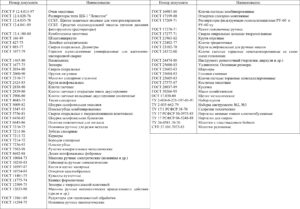

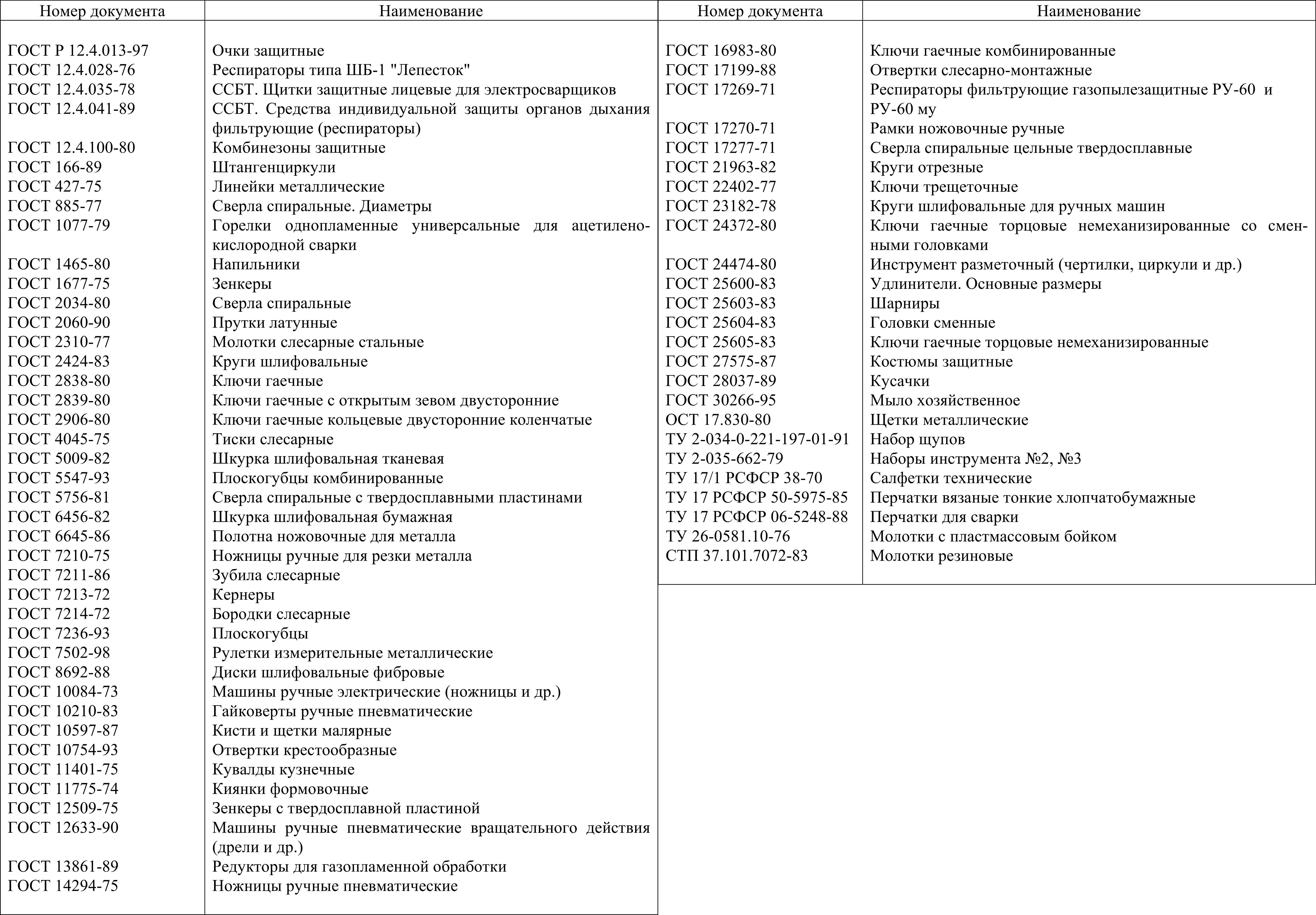

Приложение 2. Перечень оригинального оборудования, оснастки и специнструмента для ремонта и замены кузовных деталей ВАЗ-2104…2107.
