Перечень инструмента и приспособлений для технического обслуживания и ремонта автомобиля Шевроле-Нива.

Это приложения к технологическим инструкциям Шевроле-Нива:

Краткая техническая характеристика автомобиля Шевроле-Нива.

Тип кузова	универсал
Схема компоновки	с продольным расположением двигателя и постоянным приводом на все колеса
Количество мест, чел.	5
Количество мест при полностью сложенных задних сиденьях, чел.	2
Снаряженная масса, кг	1350
Разрешенная максимальная масса, кг	1800
Дорожный просвет автомобиля со снаряженной массой и с шинами 205/70R15, мм	200
Полная масса буксируемого прицепа, кг:
не оборудованного тормозами	600
оборудованного тормозами	1200
Модель двигателя	ВАЗ-2123
Количество и расположение цилиндров	4 в ряд
Рабочий объем, л	1,69
Диаметр цилиндра и ход поршня, мм	82 х 80
Степень сжатия	9,3
Номинальная мощность (нетто) по ГОСТ 14846, не менее кВт, (л.с.)	58,5 (80)
Частота вращения коленчатого вала при номинальной мощности, мин⁻¹	5200±100
Максимальный крутящий момент, Н·м (кгс·м)	127,5 (13,01)
Частота вращения коленчатого вала при максимальном крутящем моменте, мин⁻¹	4000±200
Минимальная частота вращения коленчатого вала двигателя на режиме холостого хода, мин⁻¹	850±30
Система питания/ зажигания двигателем	электронная система управления
Марка бензина	Премиум-95 (АИ-95)
Свечи зажигания	А17ДВРМ
Максимальная скорость, км/ч	140
Время разгона до скорости 100 км/ч, с	19
Расход** топлива на 100 км пути, л:
при скорости 90 км/ч	8,6
при скорости 120 км/ч	11,6
при городском цикле движения	11
Габаритные размеры	см. рисунок

** – замеряется по специальной методике.

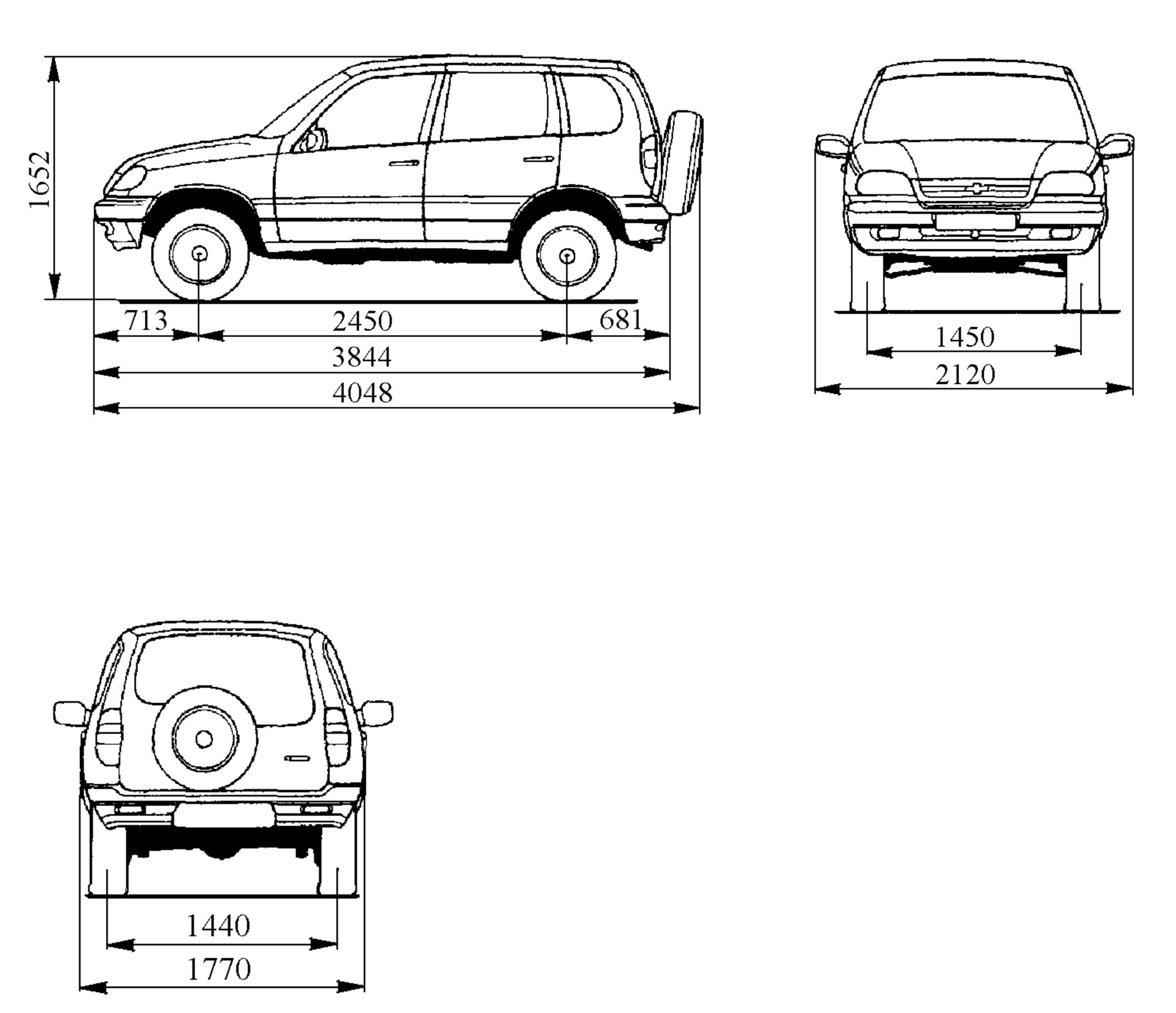

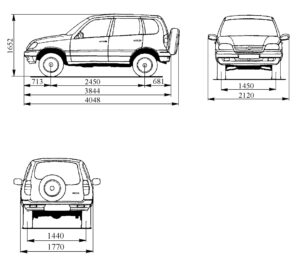

Габаритные размеры автомобиля Шевроле-Нива.

Перечень стандартного инструмента, применяемого для технического обслуживания и ремонта автомобиля Шевроле-Нива.

Приложение 1.

1	ГОСТ 1701-75	Манометры автомобильные и указатели давления автотракторные
2	ГОСТ 2310-77	Молотки слесарные стальные
3	ГОСТ 2405-88	Манометры, вакуумметры, мановакуумметры
4	ГОСТ 2839-80	Ключи гаечные с открытым зевом двусторонние
5	ГОСТ 2906-80	Ключи гаечные кольцевые двусторонние коленчатые
6	ГОСТ 7211-86	Зубила слесарные
7	ГОСТ 7236-93	Плоскогубцы
8	ГОСТ 9921-81	Манометры шинные ручного пользования
9	ГОСТ 10210-83	Гайковерты ручные пневматические
10	ГОСТ 10754-93	Отвертки крестообразные
11	ГОСТ 11737-93	Ключи для винтов с внутренним шестигранником
12	ГОСТ 13837-79	Динамометры общего назначения
13	ГОСТ 16983-80	Ключи гаечные комбинированные
14	ГОСТ 18481-81	Ареометры
15	ГОСТ 22401-83	Воротки раздвижные
16	ГОСТ 22402-77	Ключи трещоточные
17	ГОСТ 24372-80	Ключи гаечные торцовые немеханизированные со сменными головками
18	ГОСТ 25600-83	Удлинители. Основные размеры
19	ГОСТ 25602-83	Коловорот к сменным головкам
20	ГОСТ 25603-83	Шарниры
21	ГОСТ 25604-83	Головки сменные
22	ГОСТ 25605-83	Ключи гаечные торцовые немеханизированные
23	ГОСТ 25790-83	Ключи гаечные торцовые с внутренним шестигранником

Перечень рекомендуемого специального инструмента и приспособлений для технического обслуживания и ремонта автомобиля Шевроле-Нива.

Приложение 2.

1. Двигатель и его системы
1.1 Снятие и установка двигателя
1	БС-135-000	Тележка для снятия двигателя
2	ТСО-3/376.00	Захват для двигателя грузоподъемностью 1000Н (100 кг)
3	ТСО-3/379.00	Траверса для демонтажа и монтажа двигателя грузоподъемностью 1200Н (120 кг)
4	67.50.005.00	Тележка для транспортировки двигателя
1.2 Разборка и сборка двигателя
5	Ач.22204	Стенд для разборки и сборки двигателя
6	Ач.22205/11	Кронштейн для крепления двигателя на стенде Ач.22204
7	67.7812-9522	Торцовый ключ S8
8	67.7812-9539	Ключ S10 шарнирный торцовый для масляного картера двигателя
9	67.7853-9590	Оправка для установки заглушки ∅ 40 мм в блок цилиндров
10	67.7853-9591	Оправка для установки заглушки ∅ 25 мм в блок цилиндров
1.3. Кривошипно-шатунный механизм
11	А.60330/R	Фиксатор маховика
12	А.94016	Вороток привода фрез для гнезд пробок коленчатого вала и распредвала
13	А.94016/10	Фреза для гнезд пробок коленчатого вала
14	67.7854-9519	Регулируемая втулка для установки нормальных и увеличенных поршней в цилиндры ∅ 82 мм
15	67.8125-9502	Кольцевой калибр ∅ 82 мм для установки нутромера на нуль
1.4 Газораспределительный механизм
16	А.60153/R	Оправка для выпрессовки направляющих втулок клапанов
17	А.60334	Приспособление для проверки на герметичность головки блока цилиндров двигателя
18	А.90310	Комплект разверток для отверстий направляющих втулок клапанов
19	А.94003	Фреза 75° для обработки седел впускных клапанов
20	А.94031	Фреза 20° для обработки седел выпускных клапанов
21	А.94058	Шпиндель привода фрезы для обработки фасок седел клапанов
22	А.94059	Направляющий стержень
23	А.94069	Оправка шлифовального круга для доводки седел клапанов
24	А.94078	Конический шлифовальный круг для шлифования седел выпускных клапанов
25	А.94092	Фреза 75° для обработки седел выпускных клапанов
26	А.94100	Конический шлифовальный круг для шлифования седел впускных клапанов
27	А.94101	Фреза 20° для обработки седел впускных клапанов
28	41.7853-4016	Оправка для запрессовки маслоотражательного колпачка
29	67.7801-9532	Съемник маслоотражательного колпачка клапана головки блока цилиндров
30	67.7812-9565	Ключ для проворачивания шкивов распределительного вала двигателя
31	67.7823-9567	Приспособление универсальное для рассухаривания и засухаривания клапанов двигателя
32	67.7824-9521	Приспособление для определения вытяжки цепи привода распределительного вала
33	67.7853-9521	Оправка для запрессовки направляющих втулок клапанов двигателя
1.5 Система охлаждения и смазки
34	А.40026	Съемник крыльчатки водяного насоса
35	А.50113	Ключ для пробок слива масла
36	А.60162	Манометр для контроля давления масла в двигателе
37	А.60326/R	Оправка для выпрессовки втулки шестерни привода масляного насоса
38	А.60333	Оправка для установки и снятия втулок валика привода масляного насоса
39	А.60430	Приспособление для установки шкива вентилятора и крыльчатки водяного насоса
40	А.90353	Развертка для обработки втулок вала привода масляного насоса
41	67.2370-9501	Развертка для обработки втулки ∅ 22 вала привода масляного насоса
42	67.2370-9502	Развертка для обработки втулки ∅ 48 вала привода масляного насоса, распределителя зажигания и топливного насоса
2. Трансмиссия
2.1 Сцепление
43	А.70081	Оправка для центровки ведомого диска сцепления
44	67.7822-9517	Кондуктор для замены накладок ведомого диска сцепления
45	67.7823-9565	Приспособление для проверки нажимных и ведомых дисков сцепления
46	67.7851-9500	Оправка для заклепок ведомого диска
2.2 Коробка передач
47	А.40006	Съемник подшипника первичного вала коробки передач
48	А.55035	Ключ для снятия и установки коробки передач
49	Ач.22206/1350	Кронштейн для крепления коробки передач при ремонте на стенде Ач.22204
50	41.7816-4068	Приспособление для стопорения первичного вала коробки передач при сборке
51	41.7816-4069	Приспособление для установки стопорного кольца на вторичный вал коробки передач
52	41.7816-4070	Приспособление для стопорения первичного вала коробки передач при сборке
53	41.7853-4028	Оправка для установки подшипника вторичного вала коробки передач
54	41.7853-4032	Оправка для установки подшипника промежуточного вала коробки передач
55	41.7853-4039	Оправка для установки сальника вторичного вала коробки передач
2.3 Раздаточная коробка
56	67.7822-9520	Кронштейн для крепления раздаточной коробки на стенде Ач. 22204
57	67.7823-9528	Приспособление для стопорения фланцев валов привода раздаточной коробки
58	67.7853-9542	Оправка для выпрессовки втулок штоков раздаточной коробки
59	67.7853-9558	Оправка для напрессовки подшипников дифференциала раздаточной коробки
60	67.7853-9559	Упор для выпрессовки подшипников дифференциала раздаточной коробки
2.4 Карданная передача
61	А.70025	Хомут для разборки и сборки эластичной муфты карданного вала
62	67.7823-9555	Приспособление для замены крестовины карданного вала
63	67.8734-9501	Калибр для подбора стопорных колец крестовин
2.5 Задний мост
64	А.45008	Приспособление для выпрессовки внутреннего кольца заднего подшипника ведущей шестерни главной передачи
65	А.55085	Ключ для гаек подшипников коробки дифференциала
66	А.70152	Оправка для запрессовки внутреннего кольца заднего подшипника ведущей шестерни редуктора заднего моста
67	А.70157	Оправка для установки сальника полуоси заднего моста
68	А.70171	Оправка для запрессовки наружного кольца заднего подшипника ведущей шестерни редуктора заднего моста
69	А.70172	Комплект фланцев для контроля балки заднего моста
70	А.70184	Калибр для определения толщины регулировочной шайбы ведущей шестерни главной передачи
71	А.70185	Оправка для запрессовки наружного кольца переднего подшипника ведущей шестерни главной передачи
72	А.70198	Оправка для выпрессовки наружного кольца заднего подшипника ведущей шестерни редуктора заднего моста
73	А.95688/R	Приспособление для регулировки зазора между ведущей и ведомой шестернями и контроля затяжки гаек подшипника дифференциала главной передачи
74	А.95690	Приспособление для определения толщины регулировочных шайб ведущей шестерни заднего моста
75	Ач.22206/4	Кронштейн крепления редуктора заднего моста при ремонте на стенде Ач.22204
76	Ач.22210	Стенд для ремонта заднего моста
77	02.7834-9504	Комплект индикаторных приспособлений для замера люфтов полуоси
78	41.7853-4006	Оправка для запрессовки сальника редуктора заднего моста
79	67.7801-9516	Выталкиватель полуосей заднего моста и ступицы переднего колеса
80	67.7811-9507	Ключ для стопорения фланца ведущей шестерни редуктора заднего моста
81	67.7823-9529	Приспособление для выпрессовки подшипника и запорного кольца с полуоси заднего моста
82	67.7823-9530	Приспособление для запрессовки запорного кольца и подшипника полуоси заднего моста
83	67.7853-9579	Оправка для выпрессовки наружного кольца переднего подшипника ведущей шестерни редуктора заднего моста
84	67.7853-9628	Упор для выпрессовки колец подшипников дифференциала редуктора заднего моста
85	67.21.014.00	Стенд для правки и контроля балки заднего моста
2.6 Передний мост
86	67.7812-9520	Ключ для регулировки редуктора переднего моста
87	67.8701-9508	Кронштейн и измерительный наконечник к приспособлению А.95688/R для регулировки редуктора переднего моста
2.7 Привод передних колес
88	67.7853-9544	Оправка для установки сальника привода передних колес
3. Ходовая часть
3.1 Передняя подвеска
89	02.8701-9502	Приспособление для замера люфта в верхней шаровой опоре
90	51.7821-7039	Рычаг для заправки пружины передней подвески
91	67.7823-9517	Приспособление для снятия и монтажа шарнира нижнего рычага передней подвески
92	67.7823-9531	Приспособление для выпрессовки шарнира верхнего рычага
93	67.7834-9507	Приспособление для замера осевого зазора подшипников передних колес
94	67.7853-9519	Приспособление для запрессовки шарниров верхнего рычага передней подвески
95	67.7853-9520	монтажа втулок верхнего рычага передней подвески
96	67.7853-9532	Оправка для запрессовки сальника ступицы переднего колеса
3.2 Амортизаторы
97	А.57070	Ключ для стопорения штока амортизатора при отвертывании гайки крепления
4. Рулевое управление
98	А.47035	Съемник шаровых пальцев рулевых тяг
99	А.47043	Съемник сошки рулевого управления
100	02.7834-9503	Приспособление для замера люфта в наконечниках рулевых тяг
101	67.7812-9564	Приспособление для выворачивания болтов с отрывной головкой
102	67.7813-9504	Ключ для стяжной муфты рулевых тяг
5. Тормозная система
103	67.7812-9525	Ключ для штуцеров тормозных трубок
104	67.7823-9519	Съемник заднего тормозного барабана
6. Электрооборудование
105	02.7812-9500	Шарнирный ключ S13 для снятия и установки стартера
106	02.7823-9504	Приспособление для отвертывания гайки и снятия шкива генератора
7. Кузов
107	БС-124-000	Устройство для правки кузова
108	67.1929-9503	Растяжка винтовая для устранения перекосов проемов кузова автомобиля
109	67.1929-9504	Комплект рихтовочного инструмента
110	67.7814-9504	Клещи для формирования кромки лицевых панелей кузова
111	67.7814-9505	Дырокол для прошивки отверстий в лицевых деталях кузова
112	67.7814-9506	Дырокол для прошивки отверстий в лицевых деталях кузова
113	67.7815-9501	Приспособление для вытяжки вмятин лицевых поверхностей скрытых сечений кузова
114	67.7822-9512	Подставка для автомобиля без колес
8. Специальный инструмент общего назначения
115	02.7812-9501	Динамометр для контроля момента проворачивания подшипников Мкр=5Н·м (50 кгс·см)
